典型用户工程应用案例四有限元计算模型及问题分析案例案例1 筏板布置偏心多大——导致配筋过大案例K:\基础经典案例集\38965-筏板布置明显偏执导致配筋大模型特点上部结构主楼下筏板基础、裙房部分独立基础+防水板问题是：基础Y向上铁计算结果配筋太大原因分析增大基础系数、考虑上部结构刚度，配筋减少非常有限。
观察三维变形图，见下图：明显筏板外侧下称明显，导致变形差过大、Y向配筋过大。
可以从模型布置特点看出原因，是由于筏板布置一侧未挑出，效果是荷载明显偏置。
见下图：荷载明显偏置，即使是采用倒楼盖计算模型，配筋也是比较大，见下图：解决办法——调整模型布置，筏板对称增加外挑调整模型布置，筏板对称增加外挑（比如增加3米）考虑上部结构刚度，首先上部计算要勾选【生成传给基础的刚度】，比如考虑3层。
见下图：基础参数设置：考虑上部刚度、基床系数按4万，见下图：三维位移图基底压力图配筋结果——最大3000多案例1 中部墙下区域板顶配筋较大而板底为构造配筋模型概况高层住宅，从标准层看出两电梯井筒体位于两端头，见下图：基础采用0.95米后平筏基础，见下图问题——中部三道墙下底部配筋全构造分析采用弹性地基梁板法，基床系数设置为30000。
由于两端筒体部分荷载相对较大，而中部三道墙下的荷载相对较小，形成下图所示的变形特征：上部荷载-较大上部荷载-较大上部荷载-小变形位置示意可以通过【沉降】【三维位移】查看筏板的实际变形，如下图：所以由于中部相对两端形成向上的位移，导致中部筏板区域为板顶受拉，而板底基本是构造配筋。
从这个案例可以看出，不能一概而论地以倒楼盖计算模型假定的变形和受力特点去理解采用弹性地基梁板法的基础，不能一概而论地认为柱墙下就是板底受拉为主、柱墙下板底配筋一定大于板顶。
采用倒楼盖计算模型时，将不能真实反映这种上部荷载不均匀对基础的影响。
比如该工程，采用倒楼盖时的三维变形图如下：采用倒楼盖计算模型时，中部墙下会出现较大的底部配筋，其配筋等值线图见下图：结论及处理：1）不能直接套用倒楼盖思维来理解基础受力和变形特点；2）应该考虑上部结构刚度，这样才可以体现柱墙对筏板的支撑支座效应；五建模案例案例1 梁式承台——用承台建模还是梁下布桩35649 工程概况原基础方案问题是：分析承台建模的缺点网格划分困难、计算不过或者计算精度不高。
[指南]7 筏形基础-1-精选文档
![[指南]7 筏形基础-1-精选文档](https://img.taocdn.com/s3/m/adb5253f227916888486d796.png)

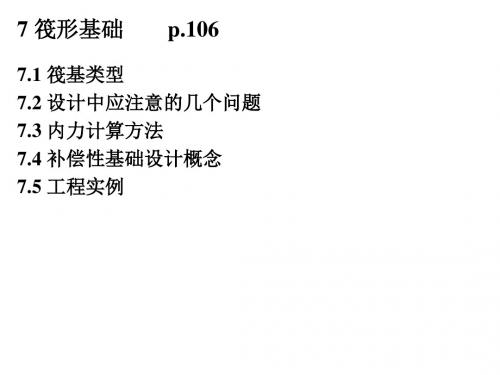

p.106
7.1 筏基类型 7.2 设计中应注意的几个问题 7.3 内力计算方法 7.4 补偿性基础设计概念 7.5 工程实例
片筏－－筏板－－筏形
7.1 筏基类型
(1)墙下筏基 为等厚度（200~300mm）的钢筋混凝土平板，适用于具有 硬壳层（包括人工处理形成的）比较均匀的软弱地基，六 层及六层以下横墙较密的民用建筑。 (2)柱下筏基
(2)底板强度验算 地下室施工期间底板的计算简图与使用期不同。
措施：1)采用逆作法施工； 2)增大底板（筏基）厚度及配筋； 3)在底板下设置抗拔桩或抗拔锚杆。
7.2.5 高层建筑主楼与裙房间的处理 问题：弯矩过大。
(1)设置后浇带－－用于后期沉降较小的情况 规范建议：通常在裙房一侧设置后浇带，后浇带的位置宜设在 距主楼边柱的第二跨内。后浇带砼宜根据实测沉降值并在 计算后期沉降差能满足设计要求后方可进行浇筑。[8] (2)设置沉降缝－－用于后期沉降较大的情况 (3)分期施工 先重后轻
l
式中s为按规范法计算的最终沉降量。
3)有限差分法、有限元法 不考虑上部结构刚度。 4)按刚性基础计算 p.114 刚性基础的基底反力、沉降和倾斜计算。
• 横向整体倾斜要求
b T 100 H g 式中Hg为建筑物高度。
(3-61)
• 偏心距要求（荷载效应准永久组合）
在地基均匀的条件下 e≤0.1W/A (3-59) 式中W为与偏心距方向一致的基础底面边缘抵抗矩。
sp kb
i 1 n
i i 1
E 0 i
式中pk为基底平均压力；E0为土的变形模量。
(3)倾斜计算
• 计算方法
1)经验法 用于荷载对称、地基不均 匀引起的倾斜计算。 采用两侧的钻孔资料分别按中心点 计算沉降，然后乘以0.85，即 αT=(s1-s2)×0.85/l 2)弹性力学公式 用于荷载偏心、地基均匀的情况。 2 参数估算： 1宽b=25m，埋深d=4m，基底压力p=430kPa，建筑 物允许地基产生较大的沉降量。地基土为粘土，γ=18kN/m3, c=20kPa，φ=20º ，试验算地基承载力是否满足要求。 解：(1)按规范推荐的理论公式计算
长沙筏形基础的建筑例子
长沙筏形基础的建筑例子
备受瞩目的长沙北辰三角洲A3项目基坑，此前经受住了地下水超过设计水头约6M的长沙有史以来最高洪峰的考验。
日前，在业主单位长沙北辰、监理单位北京纵横及总包单位中建二局的努力下，项目已基本完成基础筏板的浇筑，主体结构施工正在有条不紊的全面铺开中。
基础筏板的浇筑，有效的增加了基坑的安全性，至此本轮洪峰中采取的各种应急措施，已可全部解除。
长沙北辰三角洲A3项目基坑由中岩大地设计并施工，过程中成功使用了公司的多项核心创新技术。
如新型咬合桩施工技术、分散式锚杆施工技术、高水位下锚杆孔的三重封堵技术、增强空间效应的加强锚杆技术、多数据实时联动监测技术、反演分析数值模拟技术等；汛期时，根据相关预案及实时的监测数据，与相关单位一起对坑底进行局部加强。
以上技术及措施，客观上成就了此次防汛抗洪的胜利。
同时，在本次防汛抗洪中，业主单位长沙北辰的全力协调指挥、监理单位北京纵横的鼎力支持、总包单位中建二局的紧密配合以及其他相关单位的协助，也是此次项目安全度汛的有力保障，他们与中岩大地协同一致、全力抗汛、共同见证了历史。
建筑结构基础与识图：识读筏形基础结构施工图
高为-7.900m，筏板厚度h=1700mm，配
筋双层双向 25@190。
2. 筏板底垫层为100厚C20混凝土。
3. 筏板底筋保护层厚度为100mm，面筋和侧
立筋保护层厚度为40mm。
4. 筏板相关构造措施详见国标图集16G101-3。
5. 图中“
”为钢筋混凝土挡墙，其与单
体剪力墙所包围的区域不准填土。
第二节 识读筏形基础施工图
识读案例1中基础梁的配筋
第二节 识读筏形基础施工图
第二节 识读筏形基础施工图
梁板式筏形基础梁外伸时，封边构造与基础平板边缘封边构造相同。
第二节 识读筏形基础施工图
识读案例1中基础平板的配筋
1. 基础筏板顶标高 -3.650，双网双向布筋
注：1、板边缘侧面封边构造详见 《16G101-3》 纵筋弯钩交错封边方式；
25@200。
第二节 识读筏形基础施工图
识读案例1中基础平板的配筋 基础筏板双网双向布筋 25@200。
基础平板底筋
基础平板面筋
第二节 识读筏形基础施工图
案例2 识读梁板式筏形基础配筋
基础梁平法标注配筋图
第二节 识读筏形基础施工图
基础平板平法标注配筋图
**原位标注表达的是板底部非贯通钢筋。
注：1、板边缘侧面封边构造详见《16G101-3》纵筋弯钩交错封边方式；
第二节 识读筏形基础施工图
学习 16G101-3（筏形基础平法表示规则） 识读筏形基础结构施工图
第二节 识读筏形基础施工图
案例1.识读梁板式筏形基础配筋图
1. 基础筏板顶标高 -3.650，双网双向布筋 25@200。
第二节 识读筏形基础施工图
第二节 识读筏形基础施工图
筏形基础的施工方案(3篇)
第1篇1. 工程名称：某住宅楼筏形基础施工2. 工程地点：某市某区某街道3. 工程规模：总建筑面积为30000平方米，筏形基础面积约为8000平方米。
4. 施工单位：某建筑工程有限公司5. 施工周期：60天二、施工准备1. 技术准备（1）熟悉图纸，了解筏形基础的构造、尺寸、材料、施工要求等。
（2）组织施工技术人员学习国家相关规范、标准，提高施工技术水平。
（3）编制施工组织设计，明确施工方案、施工工艺、施工顺序、施工方法等。
2. 材料准备（1）钢筋：根据设计要求，提前采购符合国家标准的钢筋，并进行验收。
（2）混凝土：选择合格的水泥、砂、石子等原材料，按照配合比配制混凝土。
（3）模板：根据设计要求，选用合适的模板材料，确保模板的强度、刚度和稳定性。
（4）其他材料：提前准备施工所需的锚杆、地锚、钢筋钩、垫块等。
3. 人员准备（1）组织施工队伍，明确各岗位人员职责。
（2）对施工人员进行岗前培训，提高施工技能和安全意识。
（3）配备必要的施工机械设备，确保施工顺利进行。
三、施工方案1. 施工顺序（1）基础开挖：按照设计要求，开挖筏形基础基坑。
（2）基础垫层：在基底铺设C15素混凝土垫层，厚度为100mm。
（3）钢筋绑扎：按照设计要求，绑扎筏形基础钢筋。
（4）模板安装：根据设计要求，安装模板，确保模板的强度、刚度和稳定性。
（5）混凝土浇筑：按照配合比，浇筑C30混凝土。
（6）混凝土养护：按照规范要求，进行混凝土养护。
（7）基础验收：对筏形基础进行检查，确保质量符合设计要求。
2. 施工工艺（1）基础开挖1）根据设计图纸，确定基坑开挖范围、深度和尺寸。
2）采用机械开挖，人工清底，确保基坑平整、无杂物。
3）在基坑四周设置排水沟，防止积水。
（2）基础垫层1）清理基底，确保基底平整、无杂物。
2）铺设C15素混凝土垫层，厚度为100mm。
3）采用平板振动器振实垫层，确保垫层密实。
（3）钢筋绑扎1）根据设计要求，绑扎筏形基础钢筋。
筏形基础施工课件
筏形基础施工缝
施
工
主梁
缝
范
次梁
围
筏形基础施工缝位置
筏形基础施工缝
（3）施工缝的处理 1）无防水要求的施工缝处理 处理方法：旧混凝土接触处，彻底清除施工缝处残渣，
并用压力水冲洗干净，充分湿润，残留在混凝土表面的积 水予以清除。钢筋上的油污、水泥砂浆及浮锈等清除，在 浇筑混凝土前，先在施工缝面涂刷专用混凝土界面剂。
2）后浇带的先浇混凝土完成后，应进行设法防护，顶 部遮盖，四周用临时栏杆成围护砌体围护，防止后浇带内 垃圾堆积，难以清理与施工过程中钢筋被污染，踩踏。
3）后浇带后浇部分混凝土一定要用无收缩混凝土，有 条件的最好掺一些早强碱水剂。
4）后浇带跨内加梁板在后浇混凝土尚未浇注前，两侧 结构长期处于悬臂受力状态，在施工期间跨内模板和支撑 不能拆除。
灵活可靠，机具各部件连接通紧固，旋转放向正确。
筏形基础安全技术
(7)振捣器不得放在初凝的的混凝土，楼板、脚手架、 道路和干硬的地面上进行试振，如检修或作业成绩间断时， 必须切断电源。
(8)插入式振捣软轴的弯曲半径不得小于50cm，并不得 多于两个弯；操作时振捣棒自然垂直地插入混凝土，不得 用力硬插斜推或使钢筋夹住棒头，也不得全部插入混凝土 中。
筏形基础板厚
3.板厚 筏基底板的厚度均应满足受冲切承载力、受剪切承载
力的要求，同时要满足抗渗要求。局部柱距及柱荷载较大 时，可在柱下板底加墩或设置暗梁且配置抗冲切箍筋，来 增加板的局部抗剪切能力，避免因少数柱而将整个筏板加 厚。板厚除强度验算控制外，还要求筏形基础有较强的整 体刚度。一般经验是筏板的厚度按地面上楼层数估算，每 层约需板厚50mm～80mm。
筏形基础后浇带
（3）后浇带混凝土材料、浇筑时间要求 1）后浇带内的后浇混凝土，应使用无收缩的混凝土灌
柱下条形基础筏形和箱型基础
柱下条形基础筏形和箱型基础的施工过 程
1
选址和地形平整
根据设计规划选址，清理施工场地，确保地面平整。
2
排布形式和基础孔制备
根据具体的设计要求，在场地上排布基础位置，进行基础孔的制备。
3
钢筋绑扎和混凝土浇筑
在基础孔中设置钢筋骨架，浇筑钢筋混凝土。
柱下条形基础筏形和箱型基础的实例和案例分 析
实例1
北京国家体育场，采用 了箱型基础结构
柱下条形基础筏形和箱型基础的区别
柱下条形基础
适用于较小的荷载和土质较好的地区。柱下条形基础 的基础孔深度通常较浅，使用钢筋混凝土条形梁时需 要注意受力点的选取。
筏形基础
适用于承载重荷、土质较差和筏子面积较大的情况。 由于底部宽度大，筏形基础对土壤层位换受力要求较 低，成本相对较高。
箱型基础
柱下条形基础筏形的优点和应用
柱下条形基础箱型的优点和应用
承载大荷载
箱型基础是深基础的一种，采用钢筋混凝土结构，并具 有极高的稳定性，能够承载大荷载、冲击负荷等，适用 于钢结构、大型工厂、桥梁等建筑物。
稳定性高
箱型基础独特的截面形状能够分散荷载，确保建筑物的 稳定性，适用于承载荷载较大或地铁、公路等建筑物的 地下空间。
柱下条形基础筏形和箱型基础的设计 考虑因素
1 荷载和设计要求
基于建筑物的荷载和具体的设计要求，选取合适的基础形式，确保基础能够承受建筑物 的荷载，以及各种自然力和人工力作用的影响。
2 地质条件
考虑地基承载力、地基沉降、地基的稳定性和耐用性，针对具体地质条件进行基础设计， 保证基础在服务期内稳定、安全。
3 环境保护
根据环保的要求选择有利于环境保护的建筑基础方式。
实例2
建筑工程质量管理案例分析
施工准备、施工过程的质量控制1.施工质量控制的系统过程（1）按工程实体质量形成过程的时间阶段划分1）施工准备控制：指在各工程对象正式施工活动开始前，对各项准备工作及影响质量的各因素进行控制，这是确保施工质量的先决条件。
2）施工过程控制：指在施工过程中对实际投入的生产要素质量及作业技术活动的实施状态和结果所进行的控制，包括作业者发挥技术能力过程的自控行为和来自有关管理者的监控行为。
3）竣工验收控制：它是指对于通过施工过程所完成的具有独立的功能和使用价值的最终产品（单位工程或整个工程项目）及有关方面（例如质量文档）的质量进行控制。
（2）按工程实体形成过程中物质形态转化的阶段划分1）对投入的物质资源质量的控制。
2）施工过程质量控制：即在使投入的物质资源转化为工程产品的过程中，对影响产品质量的各因素、各环节及中间产品的质量进行控制。
3）对完成的工程产出品质量的控制与验收：在上述三个阶段的系统过程中，前两个阶段对于最终产品质量的形成具有决定性的作用，而所投入的物质资源的质量控制对最终产品质量又具有举足轻重的影响。
所以，在质量控制的系统过程中，无论是对投入物质资源的控制，还是对施工及安装生产过程的控制，都应当对影响工程实体质量的五个重要因素方面，即对施工有关人员因素、材料（包括半成品、构配件）因素、机械设备因素（生产设备及施工设备）、施工方法（施工方案、方法及工艺）因素以及环境因素等进行全面的控制。
（3）按工程项目施工层次划分的系统控制过程通常，任何一个大、中型工程建设项目可以划分为若干层次。
例如，对于建筑工程项目按照国家标准可以划分为单位工程、分部工程、分项工程、检验批等层次；而对于诸如水利水电、港口交通等工程项目，则可划分为单项工程、单位工程、分部工程、分项工程等几个层次。
各组成部分之间的关系具有一定的施工先后顺序的逻辑关系。
显然，施工作业过程的质量控制是最基本的质量控制，它决定了有关检验批的质量；而检验批的质量又决定了分项工程的质量。
案例分析
案例分析第1例湖南桂阳县城郊乡中心小学教室倒塌案例该工程为砖混结构，采用砖墙、砖基础。
由于没有正式设计，没有进行结构计算，砖基础的承载能力大大低于规范要求;再加施工质量低劣，砂浆标号很低，又不饱满，进一步削弱了砖基础的承载能力。
当上部结构荷载上去后，砖基础首先破坏，随后是整个教室倒塌，造成1人死亡的重大事故。
倒塌时间是1987年5月21日。
这是一起无证设计、无证施工造成的重大事故。
第2例福建闽侯县青口乡信用社办公楼倒塌案例该工程为三层钢筋混凝土框架结构，建筑面积262m2，座落在淤泥塘中。
施工中先在池内抛石做垫层，然后打3m长木桩，直径8～10cm，间距50cm。
当主体结构完成后，建筑物即向池中倾斜，再倒A 池中。
事故后钻探，池塘中淤泥层厚达9～10m，建筑物的后排柱就座落在淤泥层上，其允许地耐力为50kPa，但实际荷载已达115kPa，所打木桩也不能起支承作用，造成地基严重下沉，房屋倾倒。
倒塌的日期是1987年7月27日，当时正在进行房屋装修收尾工程，当场造成5人死亡，1人重伤的重大事故。
这是一起无证设计和无证施工造成的重大事故。
第3例湖南沅江县建委办公楼倒塌案例该楼为三层砖混结构，建筑面积900m2，是建于琼湖湖滨水畔的建筑物。
正负零(接近水面)以上高度为11m，以下为独立砖柱基础，高度5.29～7.20m。
整个三层楼房就支承在20根断面为49cm*49cm 及62cm*62cm的独立砖柱基础之上。
基础底面积为2.2m*2m到2m*l.8m，埋置在湖塘淤泥层以下的老土层上。
当主体结构完成后，于1987年9月14日凌晨突然倒塌，并全部浸没于水中，楼内41人，除1人重伤生还，其余40人死亡。
主要原因是砖柱基础的设计安全系数只有0.92～1.35，大大低于规范要求的2.42;再加施工采用包心砌筑，进一步削弱其承载能力。
倒塌时，首先是某基础破坏，立即引起其他砖柱基础的连锁破坏。
此外，基础虽埋置在老土层上，但传到地基上的最大荷载大大超出允许地耐力。
筏形基础教案
筏形基础教案标题：筏形基础教案教案概述：本教案旨在帮助学生掌握筏形的基本概念、性质和计算方法。
通过多种教学策略和活动，学生将能够理解筏形的定义、特点和相关公式，并能够运用所学知识解决筏形相关的问题。
教学目标：1. 理解筏形的定义和性质；2. 能够计算筏形的面积和周长；3. 能够应用筏形的性质解决实际问题。
教学资源：1. 教科书或教学参考资料；2. 筏形的图片或模型；3. 白板、彩色粉笔/马克笔；4. 学生练习册或工作纸。
教学步骤：引入活动：1. 引发学生对筏形的兴趣，例如展示一些实际生活中的筏形图片，让学生观察并描述其特点。
2. 引导学生思考筏形与其他几何图形的区别和联系。
知识讲解：3. 通过教科书或教学参考资料，向学生介绍筏形的定义和性质，包括底边、顶边、高度等概念。
4. 说明筏形的特点，如两个底边平行、两个顶边平行、底边长度相等等。
5. 引导学生发现筏形的面积公式和周长公式，并解释其推导过程。
示范演示：6. 在白板上绘制一个筏形，并标注出各个重要要素。
7. 通过示范，展示如何计算筏形的面积和周长，解释计算步骤和公式的使用方法。
练习活动：8. 将学生分成小组，发放练习册或工作纸，让他们在小组内完成一些练习题，包括计算筏形的面积和周长。
9. 监督学生的学习进度，及时解答疑惑，并提供必要的指导。
巩固与拓展：10. 针对学生的理解程度，提供一些拓展问题，如应用题和探究性问题，让学生运用所学知识解决实际问题。
11. 鼓励学生展示他们的解题思路和答案，并进行讨论和分享。
总结：12. 总结本节课的重点内容，强调筏形的定义、性质和计算方法。
13. 鼓励学生提出问题和反馈意见，以便进一步改进教学。
教学评估：14. 在课堂结束前，布置一些作业题，以检验学生对筏形的理解和应用能力。
15. 收集学生的作业并进行评估，及时反馈学生的学习情况。
教学延伸：16. 鼓励学生在日常生活中寻找和应用筏形的例子，加深对筏形的理解和认识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5．大口径钻孔灌注桩施工
• 桩位放样：用14钢筋全部打入至高出地面
20cm～30cm，顶部涂上红漆做标志，
• 护筒及其埋设：每节护筒长1.2m～1.5m，
护筒内径大于钻头直径100mm，埋设பைடு நூலகம்毕 后其平面偏差不大于20mm。
• 钻机移位对中，钻机就位时，必须校对桩
位中心、轴线及水平位置。垂直度必须符
• 基础浇筑完毕，表面应覆盖和洒水养护
工程实例
• 桩身C30，为预拌混凝土，坍落度18cm～ 20cm， • 孔底沉渣≤50mm， • 桩身加灌高度1.5m。
打试桩
• 第一根工程桩作为试桩，邀请建设单位、 设计、质检、监理、勘测等有关部门的人 员参加，对试桩成孔的孔径、垂直度、孔 壁稳定、沉渣、岩样和嵌岩深度、充盈系 数等进行检测，能否满足设计要求。
筏式基础及案例
垫层
筏式
桩承台筏式基础
• 筏式基础：梁板式、平板式 • 梁板式：底板+基础梁 • 平板式：整版式底板
• 底板的作用：增加基础面积，减小基底压 力，增加基础刚度。 • 适用：有地下室或地基差
1．构造要求
• 底板下宜铺设厚度≥100mm的不小于C15的
素混凝土垫层，每边伸出基础底板不小于
100mm。
• 基础的混凝土强度等级不宜低于C30。
2．施工要点
• 必须在无水的情况下进行，如地下水位较
高，应提前降低地下水位至基坑底面以下
500mm。
• 第一种：先浇筑底板，待达到25%设计强度 后，再浇筑梁。
• 第二种：底板和梁模板一次支好，混凝土
一次连续浇筑完成。
• 混凝土浇筑时一般不留施工缝。
合规范要求(≤1%)。
• 成孔施工要点：开动泥浆泵使泥浆循环2～ 3分钟，然后再开动钻机。
• ① 淤泥质土，最大钻速不大于1m/min
• ② 在硬土层以钻机不产生跳动为准。
• 泥浆护壁和排渣：造孔中泥浆比重应控制
在1.23～1.35左右，排出泥浆比重，随地层 条件而定(见表2.8)。
作业：复习试卷
