电力计量自动化系统共33页
电力自动化系统中电量采集和计量的运用
电力自动化系统中电量采集和计量的运用摘要：通过电量采集和计量的运用能有效的提升电力管理效率，促进数据收集与整理工作进步。
本文对电力自动化系统中电量采集与计量的应用方式进行分析。
关键词：电力自动化；电量采集；系统引言随着城市化进程不断加快，我国电力建设规模逐渐扩大，经济的发展促进了人们日常生产生活中对电力需求量的增加。
为了满足社会对电力的需求，提高电力企业市场竞争力，需要电力企业不断改进生产服务方式以适应现代化电力市场。
科技发展使电力企业向着自动化、数字化、智能化方向发展，电力自动化系统的应用优化了电力企业管理制度，促进了经济效益的提高，为企业服务质量的进一步提升提供了条件，作为电力企业发展的重要环节，电量采集和计量系统的应用水平始终影响着整体电力系统运行，用户电量数据收集准确是促进电力企业经济效益提升的基础，要保证所收集数据具有准确性、可靠性，就需要提高电量采集与计量工作水平。
电量采集与计量工作优化了信息采集操作流程，提高信息采集效率，节省了大量人力物力，使电力企业管理制度得到完善，服务质量得到提升，获得更多经济效益。
1电力自动化中电量采集和计量系统的结构分析1.1主站系统在电量采集与计量系统当中，其主要组成部分包括数据终端服务器、Modem、服务器、应用软件以及前置机等。
其中应用软件主要包括Basic、SQLServer、icrosoftoffice等等。
在该系统当中，包括了10个变电站以及上百个计量点，可以利用计算机技术使其形成开放型、分层的结果，使得变电站中可以实现能量的分析、采集、存储以及管理。
在局域网当中，用户通过IE浏览器对每一个电站当中的信息数据进行采集，从而对每一个地区的供电情况进行有效的掌握，及时的对每一个站场当中的线损情况、不平衡率等进行全面的分析，从而能够实现电压与电流的控制，如果存在窃电情况的话，系统中就会及时的发出报警信息。
1.2分站系统分站系统由多个结构组成，具有独特的工作方式，应用信息软件实现对数据的收集。
电力自动化系统中电量采集和计量的运用

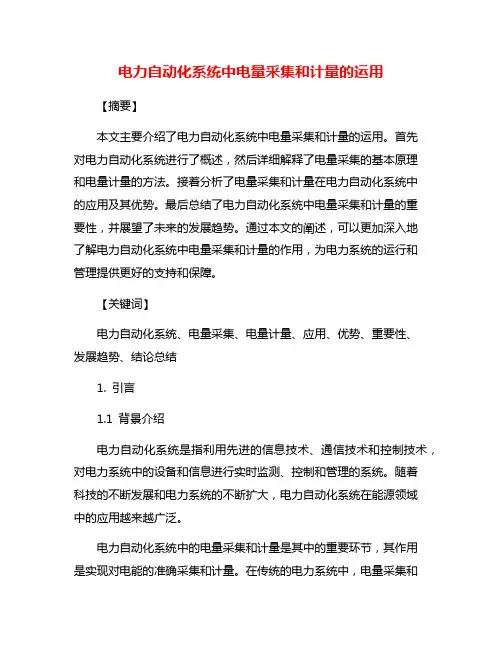

电力自动化系统中电量采集和计量的运用【摘要】本文主要介绍了电力自动化系统中电量采集和计量的运用。
首先对电力自动化系统进行了概述，然后详细解释了电量采集的基本原理和电量计量的方法。
接着分析了电量采集和计量在电力自动化系统中的应用及其优势。
最后总结了电力自动化系统中电量采集和计量的重要性，并展望了未来的发展趋势。
通过本文的阐述，可以更加深入地了解电力自动化系统中电量采集和计量的作用，为电力系统的运行和管理提供更好的支持和保障。
【关键词】电力自动化系统、电量采集、电量计量、应用、优势、重要性、发展趋势、结论总结1. 引言1.1 背景介绍电力自动化系统是指利用先进的信息技术、通信技术和控制技术，对电力系统中的设备和信息进行实时监测、控制和管理的系统。
随着科技的不断发展和电力系统的不断扩大，电力自动化系统在能源领域中的应用越来越广泛。
电力自动化系统中的电量采集和计量是其中的重要环节，其作用是实现对电能的准确采集和计量。
在传统的电力系统中，电量采集和计量主要依靠人工抄表，存在工作量大、效率低、误差多等问题。
而电力自动化系统中的电量采集和计量能够实现自动化采集、实时监测、精准计量等功能，大大提高了电能数据的准确性和可靠性。
电量采集和计量在电力自动化系统中的应用具有重要意义。
它不仅能够提高电能数据采集和计量的准确性，还能够提高电力系统的运行效率和管理水平。
通过对电量采集和计量的研究和应用，可以进一步优化电力系统的运行，实现能源资源的高效利用。
1.2 研究意义电力自动化系统中电量采集和计量的研究意义在于提高能源管理效率，促进电力行业的发展。
电量采集和计量是电力自动化系统中至关重要的环节，它直接影响着电力系统的运行和管理。
通过准确采集和计量电量数据，可以实现对电力系统的实时监测和控制，提高电力系统的运行效率和稳定性。
电量采集和计量的研究意义还体现在其对能源管理的重要性。
在当前能源短缺的背景下，对电力消耗情况的精准监测和分析，对于合理配置资源、节约能源具有重要意义。
调度自动化系统介绍PPT课件(PPT47页)
调度自动化功能简介
电网调度自动化功能分低、中、高三档 低档：SCADA 中档：SCADA+AGC/EDC 高档：SCADA+AGC/EDC+SA(总称EMS) 网、省两级调度自动化系统应根据调度职责范围逐步实现
以下总体功能：数据采集和监控，自动发电控制和经济调 度，实用安全分析，计算机通信。
安全监控(SCADA)是指信息收集、处理和控制的自动 化系统，通过人机系统的屏幕显示(CRT)和调度模拟 盘，对电网运行进行在线的安全监视，并有越限告警、 记录、打印制表、事故追忆、本系统自检，远动通道 状态的监测等功能。对电网中重要断路器进行遥控， 对变压器分接头、调相机及电容器等无功功率补偿设 备进行自动调节或投切，实现电压监控。
EDC 经济调度控制, 用以确定最经济的发电调度以满足给定的负荷水平。 SA 安全分析 VQC 电压无功控制
主网系统
调度员工作站
大屏幕 模拟 投影 屏
SCADA服务器
HIS服务器
磁盘 阵列
PAS服务器
打印机
骨干交换机
报表工 维护工 作站 作站
前置服务器
网络 GPS
① 2台SCADA服务器用于完成数据的接收，规约的解释，SCADA计算和越限、 变位处理等。
控制系统 PAS(Power Advance Software)电力系统基本应用和电力高级应用软件 AGC 自动发电控制,它是能量管理系统（EMS）的重要组成部分。按电网
高度中心的控制目标将指令发送给有关发电厂或机组，通过电厂或机组的 自动控制调节装置，实现对发电机功率的自动控制。。
DTS(Dispatcher Training Simulator System )调度员培训仿真系统 MIS(Management Information System)管理信息系统 DMIS(Management Information System)调度管理信息系统
3.1-变电站综合自动化系统的间隔层装置(共34张)
2、测控装置：是监控系统的必要组成部分。主要完成对某 一间隔电气量的测量、控制及其他与其对应的电气间隔相关 的任务，它面向的对象主要是断路器或变压器本体等。
第2页，共34页。
3、保护装置：主要完成对某一间隔设备的保护任务。 4、公用间隔层装置：对于这类装置，不同的厂家有着不同的配置，可
为配合自动化系统工程实施，装置提供远动对点测试
功能用以快速检验本地监控和远动主站信息库，免除了监
控及远动人员手动对点的繁琐操作。
主要包括：遥信对点、遥测对点、告警事件对点和动作事 件对点。
为检验装置的通信状况，发现装置或装置所在网络中
可能存在的通信性能缺陷，装置提供相关通信端口的运行
统计信息以提供部分网络诊断数据。
似的表示方法表示软压板，保护定值已经换算为十进制，
控制字用十六进制表示。
第24页，共34页。
第25页，共34页。
（四）装置(zhuāngzhì)参数的整定
上表中，从序号4-40都是数值型定值，修改时只需将
数值修改为确定的值即可；序号1-3分别为控制字1、控制
字2、控制字3，它们是开关型定值，控制着各种保护功能
继电器STJ，Байду номын сангаас于闭锁启动重合闸等；跳闸位置继电器TWJ
和合闸位置继电器HWJ的触点作为断路器的跳、合状态量
送CPU采集。
第9页，共34页。
第10页，共34页。
装置各模块(mó kuài)的作用：
4、通信插件（COM):主要用于光纤通信及通信扩展，包含 一对光纤收发接口、一个LonWorks接口、IRIG-B码对时接 入。
电力自动化系统中电量采集和计量的运用 蔡天鹤

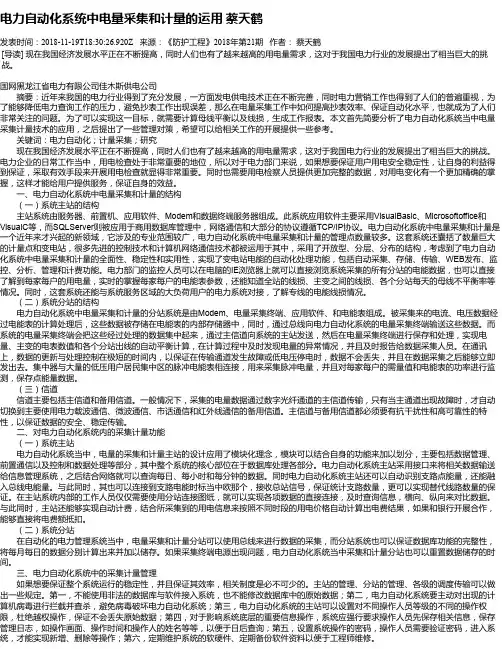

电力自动化系统中电量采集和计量的运用蔡天鹤发表时间：2018-11-19T18:30:26.920Z 来源：《防护工程》2018年第21期作者：蔡天鹤[导读] 现在我国经济发展水平正在不断提高，同时人们也有了越来越高的用电量需求，这对于我国电力行业的发展提出了相当巨大的挑战。
国网黑龙江省电力有限公司佳木斯供电公司摘要：近年来我国的电力行业得到了充分发展，一方面发电供电技术正在不断完善，同时电力营销工作也得到了人们的普遍重视，为了能够降低电力查询工作的压力，避免抄表工作出现误差，那么在电量采集工作中如何提高抄表效率、保证自动化水平，也就成为了人们非常关注的问题。
为了可以实现这一目标，就需要计算母线平衡以及线损，生成工作报表。
本文首先简要分析了电力自动化系统当中电量采集计量技术的应用，之后提出了一些管理对策，希望可以给相关工作的开展提供一些参考。
关键词：电力自动化；计量采集；研究现在我国经济发展水平正在不断提高，同时人们也有了越来越高的用电量需求，这对于我国电力行业的发展提出了相当巨大的挑战。
电力企业的日常工作当中，用电检查处于非常重要的地位，所以对于电力部门来说，如果想要保证用户用电安全稳定性，让自身的利益得到保证，采取有效手段来开展用电检查就显得非常重要。
同时也需要用电检察人员提供更加完整的数据，对用电变化有一个更加精确的掌握，这样才能给用户提供服务，保证自身的效益。
一、电力自动化系统中电量采集和计量的结构（一）系统主站的结构主站系统由服务器、前置机、应用软件、Modem和数据终端服务器组成。
此系统应用软件主要采用VisualBasic、Microsoftoffice和VisualC等，而SQLServer则被应用于商用数据库管理中，网络通信和大部分的协议遵循TCP/IP协议。
电力自动化系统中电量采集和计量是一个近年来才兴起的新领域，它涉及的专业范围较广，电力自动化系统中电量采集和计量的管理点数量较多。
计量自动化系统在电力营销中的应用
计量自动化系统在电力营销中的应用摘要：随着电力工程的快速发展，在电力营销服务过程中，加大服务力度，采用计量自动化系统，能够对终端、线路、采集数据进行自动化管理，及时发现异常，为用户提供更优质的服务。
本文在分析计量自动化系统的需求的基础上，构建电力营销计量自动化系统框架，实现对电路、终端等统一管理。
关键词：电力营销管理；计量自动化；应用引言为贯彻落实国家关于优化营商环境的重要决策部署，始兴供电局通过建立一套适用于当前客户用电情况的电量波动辨识及预警方案，对计量自动化系统抄回的数据和营销管理系统往期的历史电量台账进行比对，建立客户用电画像，实现客户每周用电情况分析，及时发现用异常的客户并及时查找和解决异常的源头，为提高客户服务满意度奠定基础。
1电力营销计量自动化系统电力营销计量自动化系统包含较为复杂的结构组成部分，涉及计算机系统、通讯系统、物联网传感器系统、抄表系统，结合主系统，衔接各项智能终端设备，可实现对整个体系中各类数据信息的全时段、全方位监控。
在整个系统中，主要是由低压集中抄表系统发挥出核心作用，实施高质量、高效率的计量检测、定量分析，同时结合相应的遥测系统以及客户系统，提供良好的电力系统服务，可进一步提高电力营销业务开展水平。
电力营销计量自动化发展是大势所趋，可代替人工抄表作业期间所产生的一系列工时问题以及人员成本问题，可降低人力管理成本，另一方面也能够减少人工抄表期间所带来的误差以及徇私舞弊的现象，可使得抄表工作的开展更加精准、可靠，保证营销管理品质和效率得到大幅度提升。
电力营销计量自动化管理具备以下优势，（1）在通信层、应用层、计量层等多个结构的支撑下，可进一步丰富完善现有的线上管理活动；（2）在电力营销自动化管理环节可借助计量自动化控制，结合相应的安全管理权限，借助全过程、全时段的追溯处理，可对计量管理的各个环节、各个领域进行严格细致地监管控制，减少人为操作失误的概率，提高运营管理水平。
