庭院灯、草坪灯电气施工方案
庭院照明安装施工方案范本
一、工程概况工程项目名称：庭院照明安装工程工程地点：XX市XX区XX小区工程内容：庭院内照明设施的安装资金来源：自筹资金二、施工范围1. 庭院内所有照明设施的安装，包括路灯、庭院灯、壁灯等；2. 照明配电箱的安装及线路敷设；3. 照明控制系统的安装。
三、施工工期开工日期：XXXX年XX月XX日竣工日期：XXXX年XX月XX日四、施工质量标准1. 照明设施安装牢固，无松动；2. 线路敷设规范，无裸露；3. 照明控制系统能够正常工作，符合设计要求；4. 照明效果达到预期效果。
五、施工工艺1. 施工准备（1）熟悉设计图纸，了解庭院照明系统布局；（2）准备好照明设施、配电箱、线路等材料；（3）安排施工人员，明确施工任务。
2. 施工步骤（1）照明配电箱安装1）根据设计图纸，确定配电箱位置；2）挖坑，铺设电缆，埋设配电箱；3）安装配电箱，连接线路，调试。
（2）线路敷设1）根据设计图纸，确定线路敷设路径；2）挖沟，埋设电缆；3）回填土，恢复路面。
（3）照明设施安装1）根据设计图纸，确定照明设施位置；2）安装路灯、庭院灯、壁灯等；3）调试照明效果。
（4）照明控制系统安装1）根据设计图纸，确定控制系统位置；2）安装控制系统，连接线路；3）调试控制系统，确保其正常工作。
六、安全措施1. 施工现场设置安全警示标志，确保施工安全；2. 施工人员佩戴安全帽，系好安全带；3. 严格遵守操作规程，确保施工质量；4. 定期对施工人员进行安全教育培训。
七、验收标准1. 照明设施安装牢固，无松动；2. 线路敷设规范，无裸露；3. 照明控制系统能够正常工作，符合设计要求；4. 照明效果达到预期效果。
八、施工总结1. 施工过程中，严格按照施工方案执行，确保施工质量；2. 施工过程中，加强安全管理，确保施工安全；3. 施工完成后，对施工过程进行总结，为后续类似工程提供借鉴。
浙江户外庭院灯工程施工(3篇)
第1篇一、工程概况本项目位于浙江省某市，工程地点为该市某住宅小区。
项目内容包括户外庭院灯的安装和施工，旨在为小区居民提供安全、舒适的夜间照明环境。
本次施工总共有50盏庭院灯，包括路灯、景观灯和草坪灯等类型，共计铺设电缆1000米，施工面积约为10000平方米。
二、施工准备1. 施工图纸及技术资料：在施工前，我们仔细研究了施工图纸，明确了庭院灯的安装位置、规格、型号等要求，并收集了相关技术资料。
2. 施工队伍：组织了一支经验丰富的施工队伍，包括电工、焊工、搬运工等，确保施工质量和进度。
3. 施工材料：根据施工图纸要求，采购了符合国家标准的庭院灯、电缆、支架、接地线等材料。
4. 施工工具：配备了必要的施工工具，如电焊机、切割机、卷扬机、水平尺等。
三、施工过程1. 施工现场勘查：在施工前，对施工现场进行了全面勘查，确定了庭院灯的安装位置，确保不影响小区居民的生活和出行。
2. 施工放样：根据施工图纸，利用全站仪等测量工具，对庭院灯的安装位置进行放样，确保每盏灯的位置准确无误。
3. 电缆铺设：按照设计要求，将电缆铺设在地下，电缆埋深不小于0.8米，并在电缆两侧设置警示标志。
4. 庭院灯安装：根据放样结果，将庭院灯安装在支架上，确保灯体水平、垂直，灯罩与灯体连接牢固。
5. 照明调试：安装完成后，对每盏庭院灯进行照明调试，确保亮度适中、无故障。
6. 安全防护：在施工过程中，严格执行安全操作规程，确保施工人员的人身安全。
四、施工质量控制1. 材料质量：严格按照国家相关标准，对采购的材料进行检验，确保材料质量合格。
2. 施工工艺：严格按照施工图纸和规范要求，进行施工操作，确保施工质量。
3. 施工验收：在施工过程中，对关键工序进行验收，确保工程质量达到预期目标。
4. 质量跟踪：对施工过程中出现的问题及时整改，确保工程质量。
五、施工总结本次浙江户外庭院灯工程施工历时一个月，顺利完成。
通过精心组织、严格施工，实现了工程质量和进度的双丰收。
园林电气施工方案
园林电气施工方案园林电气施工方案8.4.1主要设备材料及机具8.4.1.1主要材料设备镀锌钢管，海泡石石棉管，和PVC阻燃型管本工程照明灯具主要有：照树灯、庭院灯、照射灯、草坪灯。
8.4.1.2主要机具爆管器、液压爆管器、液压开孔器、套丝板、套管机等。
8.4.2主要施工工艺及技术措施8.4.2.1电缆（线）保护管的敷设⑴保护管不应有变形及裂缝，其内部应清洁，无毛刺，管口应光滑，无锐边。
⑵焊接应牢固，焊口应严密，并应做防腐处理。
⑶在有爆炸和火灾危险的场所，以及可能有粉尘、液体、蒸汽、腐蚀性或湿气体进入管内的地质敷设的保护管，其两端管口应密封。
⑷保护管连接后应保证整个系统的电气连续性，应用金属软管连接，并有防弯措施连接时应密封。
⑸电缆保护管应选择最短的路径敷设，埋入墙及混凝土时，离表面净距离不应小于15mm。
8.4.2.2 YJV22电缆敷设8.4.2.2.1电缆采用集中敷设，原则是由远道近，由大到小。
敷设时要专人指挥，用力均匀，速度适当，防止电缆划分或拉伤。
8.4.2.2.2电缆在沟内敷设留有适量的蛇形弯，电缆的两端、过管处、垂直位差处均留有适当余度。
8.4.2.2.3电缆穿过基础、道路时装套管，敷设完后将管用防火材料堵死。
8.4.2.2.4电缆敷设时，每根电缆按电缆一览表在始终端处编号，写清电缆电压、规格、型号及其编号。
电缆标志采用塑料雕刻或模压金属标志，并利用自锁塑料弯曲线夹或其他相同的固定在电缆上，以易于鉴别及寻找电缆走向。
8.4.2.2.5主开关及其设备的动力电缆在系统上必须保持正确的相序及相色，三相或三相四线电缆利用相色鉴别。
8.4.2.2.6电缆头制作：采用热缩电缆头工艺制作。
8.4.2.3管内穿线：钢管在穿线前，首先检查各个管口的保护是否齐整，如有遗漏和破损，均补齐和更换。
当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。
二人穿线时，配合协调，一拉一送。
导线接头在接线盒内连接。
河南庭院灯安装施工方案
一、项目背景随着我国城市化进程的加快，庭院灯在美化环境、提升居民生活质量方面发挥着越来越重要的作用。
为提高河南地区庭院灯安装施工质量，确保施工安全、高效，特制定本施工方案。
二、施工准备1. 施工图纸：严格按照设计图纸进行施工，确保安装位置、高度、角度等符合设计要求。
2. 施工材料：选用符合国家标准、环保要求的庭院灯及配套设施，包括灯具、电缆、基础、预埋件等。
3. 施工人员：组织具备相关专业技能的施工队伍，确保施工质量。
4. 施工工具：配备水准仪、线锤、电钻、扳手、切割机等施工工具。
三、施工步骤1. 测量放样：根据设计图纸，用水准仪在施工现场进行测量放样，确定灯具安装位置、高度、角度等。
2. 基坑开挖：严格按照设计要求开挖基坑，确保基坑尺寸、标高符合设计要求。
开挖后对基底进行清理，并夯实基底。
3. 基础浇筑：基础浇筑是庭院灯安装施工的关键环节，具体步骤如下：（1）按照设计图纸规定的材料规格和技术规范进行基础钢筋的扎制和安装，并经监理工程师校验。
（2）基础预埋件应作热浸镀锌处理，提高其防腐性能。
（3）混凝土浇注须严格按照材料配比充分搅拌均匀，按水平层次浇注，振动捣实厚度不得超过45cm，防止两层间脱开。
（4）浇注混凝土分两次进行，第一次浇注到锚板以上20cm左右，待混凝土初凝固后，去掉浮渣，对预埋螺栓进行精确校正后，再浇注剩余部分的混凝土，并保证基础法兰盘安装水平误差不大于1%。
4. 庭院灯安装：基础浇筑完成后，进行庭院灯安装，具体步骤如下：（1）根据测量放样结果，将灯具吊装到指定位置。
（2）调整灯具角度，确保照明效果符合设计要求。
（3）连接灯具电缆，确保电缆连接牢固、无漏电现象。
5. 工程验收：施工完成后，由监理工程师组织验收，确保工程质量符合设计要求。
四、施工注意事项1. 严格按照施工图纸和规范进行施工，确保施工质量。
2. 施工过程中，注意安全，遵守施工现场安全规定。
3. 加强施工过程中的质量控制，确保施工质量符合设计要求。
昭通小区庭院灯工程施工(3篇)
第1篇一、工程概况昭通小区庭院灯工程是我公司承接的一项户外照明工程。
工程地点位于昭通市某小区，总面积约为30万平方米，共计安装庭院灯100盏。
本次工程旨在为小区提供充足的照明，美化小区环境，提高居民生活质量。
二、施工准备1. 施工组织设计：根据工程实际情况，编制详细的施工组织设计，明确施工流程、施工方法、质量标准、安全措施等。
2. 施工材料：确保施工材料质量合格，满足设计要求。
主要包括庭院灯、电缆、线缆、配电箱等。
3. 施工设备：租赁或购买必要的施工设备，如吊车、挖掘机、电焊机、切割机等。
4. 施工人员：组织专业施工队伍，包括电工、焊工、挖掘机司机等，并进行技术培训和安全教育。
三、施工工艺1. 施工放样：根据设计图纸，对小区庭院进行放样，确定庭院灯的安装位置。
2. 挖坑：使用挖掘机或人工在放样位置挖坑，确保坑深满足设计要求。
3. 线路铺设：将电缆从配电箱铺设至庭院灯处，确保电缆质量合格，接头牢固。
4. 庭院灯安装：将庭院灯放入坑内，调整高度，确保灯体水平。
连接电缆，检查线路是否通畅。
5. 配电箱安装：在小区内合适位置安装配电箱，连接电缆，确保配电箱安装牢固。
6. 质量检查：对安装完成的庭院灯进行质量检查，包括灯体外观、线路连接、配电箱等。
四、施工安全措施1. 施工现场设立安全警示标志，提醒施工人员注意安全。
2. 施工人员佩戴安全帽、安全带等防护用品。
3. 严格按照操作规程进行施工，避免发生安全事故。
4. 加强施工现场管理，确保施工环境整洁，防止火灾、触电等事故发生。
五、施工进度安排1. 施工准备阶段：5天2. 施工阶段：20天3. 质量检查及整改阶段：5天4. 施工总结阶段：5天总计：35天六、施工总结昭通小区庭院灯工程自开工以来，严格按照施工组织设计和质量标准进行施工，确保了工程进度和质量。
在施工过程中，我们注重安全措施，确保了施工现场的安全。
经过全体施工人员的共同努力，工程已圆满完成，为小区居民提供了良好的照明环境。

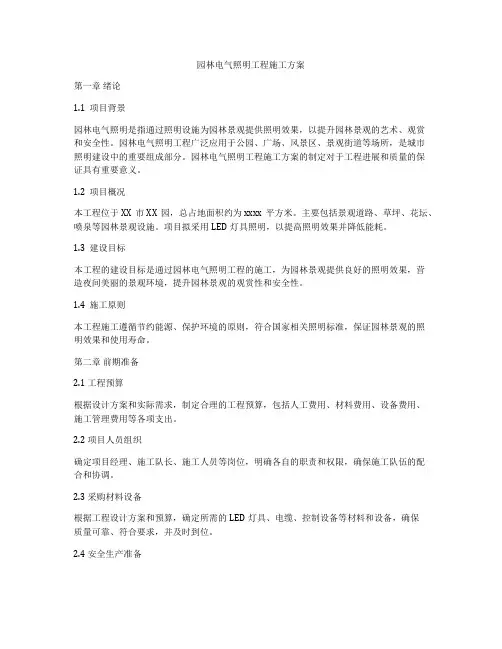

园林电气照明工程施工方案
园林电气照明工程施工方案第一章绪论1.1 项目背景园林电气照明是指通过照明设施为园林景观提供照明效果，以提升园林景观的艺术、观赏和安全性。
园林电气照明工程广泛应用于公园、广场、风景区、景观街道等场所，是城市照明建设中的重要组成部分。
园林电气照明工程施工方案的制定对于工程进展和质量的保证具有重要意义。
1.2 项目概况本工程位于XX市XX园，总占地面积约为xxxx平方米。
主要包括景观道路、草坪、花坛、喷泉等园林景观设施。
项目拟采用LED灯具照明，以提高照明效果并降低能耗。
1.3 建设目标本工程的建设目标是通过园林电气照明工程的施工，为园林景观提供良好的照明效果，营造夜间美丽的景观环境，提升园林景观的观赏性和安全性。
1.4 施工原则本工程施工遵循节约能源、保护环境的原则，符合国家相关照明标准，保证园林景观的照明效果和使用寿命。
第二章前期准备2.1 工程预算根据设计方案和实际需求，制定合理的工程预算，包括人工费用、材料费用、设备费用、施工管理费用等各项支出。
2.2 项目人员组织确定项目经理、施工队长、施工人员等岗位，明确各自的职责和权限，确保施工队伍的配合和协调。
2.3 采购材料设备根据工程设计方案和预算，确定所需的LED灯具、电缆、控制设备等材料和设备，确保质量可靠、符合要求，并及时到位。
2.4 安全生产准备进行安全技术交底和安全培训，准备相应的安全生产设施和器材，制定安全生产计划，确保施工过程中的安全。
第三章施工方案3.1 主要施工内容（1）安装景观道路照明设施主要包括埋地式LED射灯、景观灯、路灯等照明设备的安装，照明设备的布置应满足景观照明的要求，保证光线分布均匀。
（2）安装草坪、花坛照明设施主要包括地埋灯、投光灯、泛光灯等照明设备的安装，要充分考虑景观的照明效果和草坪、花坛植被的保护。
（3）安装喷泉照明设施喷泉照明应选用防水型LED灯具，以确保在水域环境下的照明效果，并避免发生漏电等安全隐患。
室外灯具、草坪及庭院小品
室外灯具、草坪及庭院小品1.1.草坪灯、投光灯、水下灯安装1）采用电缆为直埋式，其敷设深度为-0.7 m 。
2）每套灯具的导电部分对地绝缘电阻值大于2 M Ω。
3）在人行道等人员来往密集场所，应使用围栏进行保护。
4）金属构架和灯具的可接近裸露导体及金属软管的扫地（PE ）或接零（PEN ）可靠，且有标识。
5）水下灯应首先检查其封闭性能，其安装高度一般为水面以下0.2m左右。
1.2.地埋灯及庭院灯安装1）地埋灯所用电缆保护管埋地深度一般为0.40 m ，保护管的连接及弯曲半径应符合规范要求。
2）庭院灯安装A 每套灯具的导电部分对地绝缘电阻值大于2 M Ω。
B 立柱式路灯、落地式路灯、特种园艺灯等灯具为基础固定可靠，地脚螺栓备帽齐全。
灯具的接线合或熔断器合、盒盖的防水密封垫完整C 金属立柱及灯具可接近裸露导体接地（PE ）或接零（PEN ）可靠，接地线单设干线，干线沿庭院灯布置位置形成环网状，且不少于 2 处与接地装置引上线连接。
由于线引出支线为金属灯柱及灯具的接地端子连接，且有标识。
3）所有灯具安装结束应进行通电试验及照明试运行1.3.绿化工程（1）、草坪的铺设：集中人力进行场地平整，回填种植土，施肥拌合，采用人工基建相配合，摊铺种植土，去除杂质耙平，土壤消毒施除草剂，采用满铺草坪，种植后每天浇水至新草芽萌生时，视天气情况土壤湿度定。
发现草坪出现黄斑等病毒植株，一定要尽早清除，以免造成病毒扩散。
草坪种植后10天开始，人工拨除杂草，一般过10天再拨一次（视杂草生长情况），当草坪长到10—15cm 时，用剪草机剪草，一是美观，主要是刺激新芽萌生，增长草坪寿命。
具体施工方法如下：A、场地平整：做到没有高低不平，做到雨天无积水。
B、翻土细平：人工翻土30cm 深，土壤无积块。
C、土壤施肥：要上草炭土，托马斯肥，钾宝肥。
D、草坪播种：草坪播种草籽20g /平方米，播完草籽铁滚压实，铺草帘浇水养护。
E、浇水：栽植完应马上浇水，浇足浇透，水沉下去后及时培土扶直，保墒，第一次浇水一周后浇第二次水，以保证苗木根芽的需要。
景观庭院电施工方案(3篇)
第1篇一、项目概述随着人们生活水平的不断提高，对居住环境的要求也越来越高。
景观庭院作为住宅小区的重要组成部分，不仅能够提升居住品质，还能满足居民休闲娱乐的需求。
本方案旨在为某住宅小区景观庭院提供一套科学、合理、安全的电气施工方案，确保电气系统的稳定运行，为居民创造一个舒适、安全的居住环境。
二、施工范围及内容1. 施工范围：景观庭院内的电气系统，包括庭院照明、景观喷泉、户外音响、安防监控等。
2. 施工内容：（1）庭院照明系统施工；（2）景观喷泉电气系统施工；（3）户外音响系统施工；（4）安防监控系统施工；（5）电气设备安装与调试。
三、施工方案1. 施工组织（1）成立电气施工项目组，明确各成员职责，确保施工进度和质量；（2）制定详细的施工计划，明确施工节点，确保工程按期完成；（3）对施工人员进行专业培训，提高施工技能和安全意识。
2. 施工准备（1）根据设计图纸，对施工现场进行实地勘查，确保施工条件符合要求；（2）准备施工所需的材料、设备、工具等；（3）制定安全施工措施，确保施工安全。
3. 施工步骤（1）庭院照明系统施工①根据设计要求，确定照明灯具的规格、型号和数量；②在庭院内进行电缆敷设，确保电缆敷设平直、整齐，避免交叉；③安装照明灯具，确保灯具安装牢固、水平；④进行照明系统调试，确保照明效果符合设计要求。
（2）景观喷泉电气系统施工①根据设计要求，确定喷泉设备规格、型号和数量；②在喷泉区域进行电缆敷设，确保电缆敷设平直、整齐，避免交叉；③安装喷泉设备，确保设备安装牢固、水平；④进行喷泉电气系统调试，确保喷泉运行稳定、美观。
（3）户外音响系统施工①根据设计要求，确定音响设备规格、型号和数量；②在户外音响区域进行电缆敷设，确保电缆敷设平直、整齐，避免交叉；③安装音响设备，确保设备安装牢固、水平；④进行音响系统调试，确保音响效果符合设计要求。
（4）安防监控系统施工①根据设计要求，确定监控设备规格、型号和数量；②在监控区域进行电缆敷设，确保电缆敷设平直、整齐，避免交叉；③安装监控设备，确保设备安装牢固、水平；④进行安防监控系统调试，确保监控效果符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
庭院灯、草坪灯电气施工方案
一、电线管、电缆管敷设
A、设计选用电线管、电缆管暗敷，施工按照电线管、电缆管敷设分项工程施工工艺标准进行，要严把电线管、电缆管进货关：接线盒、灯头盒、开关盒等均要有产品合格证。
B、埋管要与园建施工密切配合，切实做好预埋工作。
C、暗配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的10倍，与建筑物表面的距离不应小于15mm，进入落地式配电箱管口应高出基础面50—80mm，进入盒、箱管口应高出基础面50—80mm，进入盒、箱管口宜高出内壁3—5mm。
D、按规范要求适当加设分线盒，配管调时穿好相应的镀锌铁丝引线并在两端管中应有余地，穿导线前尖将两端管中用橡胶皮盖盖好，以防异物进入及穿导线时挂伤导线。
E、管线支吊架设置应符合规范要求，平稳、牢固、美观、采用镀锌u 型卡将管道固定在支节架上。
二、管内穿线
A、管内穿线要严把电线进货关，电线的规格型号必须符合设计要求并有出厂合格证，到货后检查绝缘电阻、线芯直径、材质和每卷的重量是否符合要求，应按管径的大小选择相应规格的护口，尼龙压线帽、接线鼻子等规格和材质均要符合要求。
B、穿线的管路和导线的规格、型号、报数、回路等必须符合设计要求，穿线前后均应格查导线的绝缘。
C、导线在连接头不能增加电阻值，不能降低原绝缘强度，受力导线不能降低原机械强度。
D、穿线时注意同一交流回路的导线必须穿于同一管内，不同回路、不同电压和交流与直线的导线，不得穿入同一管内，但以下几种情况除外：标准电压为50V以下的回路；同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路；同一花灯的几个回路；同类照明的几个回路，但管内的导管总数不应多于8根。
E、导线预留长度：接线盒、开关盒、插座盒及灯头盒为15CM，配电箱
内为箱体周长的1/2。
三、电缆敷设
A、敷设前详细检查电缆的规格、型号、截面、电压等级、绝缘电阻、外观等情况均符合设计及规范要求。
B、电缆敷设采用人力施放的常规方法进行。
四、灯具安装
A、灯具、光源按设计要求采用，所有灯具应有产品合格证，灯内配线严禁外露，灯具配件齐全。
B、根据安装场所检查灯具是否符合要求，检查灯内配线，灯具安装必须牢固，位置正确，整齐美观，接线正确无误。
3KG以上的灯具，必须预镁吊钩或螺拴，低于2、4m灯具的金属外壳应做好接地。
C、安装完毕，摇测各条支路的绝缘电阻合格后，方允许通电运行。
通电后应仔细检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。
五、开关插座安装
A、各种开关、插座的规格型号必须符合设计要求，并有产品合格证。
安装开关插座的面板应端正、严密并与墙面平，成排安装的开关高度应一致。
B、开关接线应由开关控制相线，同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
插座接线注意单相两孔插座左零右相或下零上相，单相三孔及三相四孔的接地线均应在上方。
交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插座配套，均不能相互代用。
六、电气设备安装
A、电气设备从专业厂家采购，成套的和非标的动力照明配电箱均由生产厂提供，到货时按设计图纸和厂方产品技术文件核对其电气元件是否符合要求，元器件必须是国家定点厂的产品，并对双电源切换箱、动力配电箱、控制箱要作空载控制回路的动作实验，确认产品是否合格。
B、电气设备安装由专业电气工程师、技术员进行施工安装。
七、接地安装
施工时按照接地分项工程施工工艺标准、《电气装置安装工程接地装置
施工及验收规范》GB50169-92和《利用建筑物金属体做防雷及接地装置安装》86SD566标准集进行施工。
图鉴结构施工时，严格按照规范和设计要求对结构钢筋进行焊接，钢筋搭接长度双面焊接不小于8cm,单面焊接不小于16cm。
特别注意按设计要求做好等电位联结。
由安装部门负责对系统调试，调试合格后提供调试报告，并经试运合格后交竣工验收。
