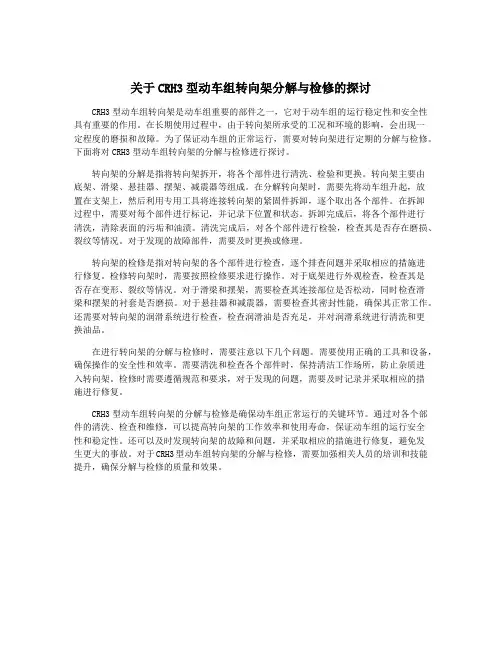

关于CRH3型动车组转向架分解与检修的探讨
关于CRH3型动车组转向架分解与检修的探讨CRH3型动车组转向架是动车组重要的部件之一，它对于动车组的运行稳定性和安全性具有重要的作用。
在长期使用过程中，由于转向架所承受的工况和环境的影响，会出现一定程度的磨损和故障。
为了保证动车组的正常运行，需要对转向架进行定期的分解与检修。
下面将对CRH3型动车组转向架的分解与检修进行探讨。
转向架的分解是指将转向架拆开，将各个部件进行清洗、检验和更换。
转向架主要由底架、滑梁、悬挂器、摆架、减震器等组成。
在分解转向架时，需要先将动车组升起，放置在支架上，然后利用专用工具将连接转向架的紧固件拆卸，逐个取出各个部件。
在拆卸过程中，需要对每个部件进行标记，并记录下位置和状态。
拆卸完成后，将各个部件进行清洗，清除表面的污垢和油渍。
清洗完成后，对各个部件进行检验，检查其是否存在磨损、裂纹等情况。
对于发现的故障部件，需要及时更换或修理。
转向架的检修是指对转向架的各个部件进行检查，逐个排查问题并采取相应的措施进行修复。
检修转向架时，需要按照检修要求进行操作。
对于底架进行外观检查，检查其是否存在变形、裂纹等情况。
对于滑梁和摆架，需要检查其连接部位是否松动，同时检查滑梁和摆架的衬套是否磨损。
对于悬挂器和减震器，需要检查其密封性能，确保其正常工作。
还需要对转向架的润滑系统进行检查，检查润滑油是否充足，并对润滑系统进行清洗和更换油品。
在进行转向架的分解与检修时，需要注意以下几个问题。
需要使用正确的工具和设备，确保操作的安全性和效率。
需要清洗和检查各个部件时，保持清洁工作场所，防止杂质进入转向架。
检修时需要遵循规范和要求，对于发现的问题，需要及时记录并采取相应的措施进行修复。
CRH3型动车组转向架的分解与检修是确保动车组正常运行的关键环节。
通过对各个部件的清洗、检查和维修，可以提高转向架的工作效率和使用寿命，保证动车组的运行安全性和稳定性。
还可以及时发现转向架的故障和问题，并采取相应的措施进行修复，避免发生更大的事故。
CRH3型动车组转向架检修工艺及运用研究
CRH3型动车组转向架检修工艺及运用研究摘要：CRH3型动车组作为中国铁路主要的高速列车之一，在运行过程中需要经常进行转向架的检修和维护。
本文通过对CRH3型动车组转向架检修工艺及运用的研究，以提高转向架的使用寿命和运行安全。
关键词：CRH3型动车组；转向架；检修工艺；运用一、引言二、转向架的结构和工作原理CRH3型动车组的转向架结构复杂，包括轴箱、轴轨、润滑装置等。
其工作原理是通过润滑装置给轴箱提供充足的润滑油，减少摩擦和磨损，保持转向架的正常工作状态。
在运行过程中，转向架会受到车辆负荷和轨道不平整等因素的影响，需要定期进行检修和维护。
三、CRH3型动车组转向架的检修工艺1.检查和清洁：对转向架进行外观检查，清除表面杂物和尘土。
同时，检查各个零件的连接是否牢固，有无变形等问题。
2.润滑：对轴箱和轴轨进行润滑，确保转向架在工作过程中的摩擦系数不超过标准要求。
3.调整：根据实际情况对转向架进行调整，保证其在轨道上行驶平稳，消除晃动和噪音。
4.维修：对转向架的零部件进行更换和维修，确保其正常工作。
四、CRH3型动车组转向架的运用1.定期检查：定期对转向架进行检查和维护，及时发现和修复问题。
2.故障处理：在转向架出现故障时，及时处理，避免对运行安全和列车正常运行造成影响。
3.数据分析：通过对转向架运行数据的统计和分析，找出问题的原因和解决方法，以提高转向架的使用寿命和运行安全。
五、结论本文通过研究CRH3型动车组转向架的检修工艺及运用，得出以下结论：1.定期检查和维护对于转向架的正常工作非常重要，能够及时发现和修复问题，保证运行安全。
2.对转向架进行润滑和调整能够减少摩擦和磨损，提高使用寿命。
3.数据分析可以帮助找出问题的原因和解决方法，为转向架的维护提供依据。
总之，CRH3型动车组转向架的检修工艺及运用对其安全运行起着重要的作用，有助于保证列车的运行安全和正常运营。
因此，在实际使用过程中，需要加强对转向架的检修和维护，定期进行检查，及时处理故障，提高转向架的使用寿命和运行安全水平。
关于CRH3型动车组转向架分解与检修的探讨
关于CRH3型动车组转向架分解与检修的探讨CRH3型动车组是中国高速铁路系统中使用的一种动车组列车，其转向架是其重要的组成部分之一。
对CRH3型动车组转向架进行分解与检修是非常重要的工作，本文将对此进行探讨。
一、CRH3型动车组转向架的结构CRH3型动车组转向架由轮对、弹簧、悬挂装置、扭杆、减震器、防滚架等部件组成。
其结构比较复杂，需要经过专业的维修人员进行操作。
二、转向架分解前的准备工作在进行转向架的分解工作之前，需要做好充分的准备工作。
首先要做好安全防护措施，确保维修人员的人身安全。
其次要对工作场地进行清理和整理，保持整洁和安全。
还要检查所需工具和设备的完整性和工作状态，确保可以顺利进行工作。
三、转向架分解的步骤1. 卸下轮对：首先需要将动车组的轮对进行卸下，这是分解转向架的第一步。
需要使用专业的千斤顶将车辆顶起，然后使用特制工具将轮对拆卸下来。
2. 拆卸弹簧和悬挂装置：将转向架上的弹簧和悬挂装置进行拆卸，这也是分解转向架的重要步骤之一。
3. 拆卸扭杆和减震器：再将扭杆和减震器进行拆卸，需要注意这些部件的安装位置和顺序，以便后期的安装工作。
4. 拆卸防滚架：最后将防滚架进行拆卸，完成转向架的全部分解工作。
四、转向架检修工作1. 清洗检查：对转向架分解后的各个部件进行清洗和检查，清除表面的污垢和油污，并对零部件的表面和结构进行全面检查，发现问题及时处理。
2. 零部件更换：如果在检查过程中发现有损坏或磨损严重的零部件，需要及时更换，确保转向架的使用性能和安全性。
3. 组装：在检修完成后将转向架的各个部件按照规定的顺序和方法进行组装，保证转向架的结构完整性和稳定性。
4. 调试：进行转向架的调试工作，检查各个部件的安装情况和工作状态，保证转向架的性能和安全。
五、转向架组装完毕的验收工作在转向架分解和检修过程完成后，需要进行转向架组装完毕的验收工作。
对转向架的安装质量和技术指标进行检查和测试，确保其符合国家标准和技术要求，达到安全使用的要求。
关于CRH3型动车组转向架分解与检修的探讨
关于CRH3型动车组转向架分解与检修的探讨CRH3型动车组是中国目前应用最广泛的高速动车组之一，其先进的技本和优异的性能得到了广大乘客的认可。
而作为动车组的重要组成部分之一，转向架在保障列车安全稳定运行方面起着至关重要的作用。
本文将对CRH3型动车组转向架的结构及其在运行中可能出现的问题进行分解与检修方面的探讨，希望对相关领域的同行提供一些参考和帮助。
一、CRH3型动车组转向架的结构CRH3型动车组采用了气弹簧悬挂转向架，具有结构简单、可靠性高、维修周期长等特点。
其主要由车体侧梁、扭杆、气弹簧、减震器、转向架箱体、轮对、轴承、齿轮等部分组成。
转向架的结构紧凑，能够确保列车的稳定运行，并且能够减小摇摆幅度和减轻行车时的振动。
二、CRH3型动车组转向架可能出现的问题1. 磨损问题：由于列车长时间高速行驶，转向架箱体内的零部件可能会出现不同程度的磨损，如果不及时更换或维修，就有可能导致转向架的失效。
2. 气弹簧问题：气弹簧在长时间使用后，其充气系统可能会出现问题，这将导致转向架的悬挂性能下降，影响列车的平稳性。
3. 减震器问题：减震器是保障列车行车平稳性的重要部件，如果减震器出现问题，列车就会出现明显的晃动和不稳定现象。
三、CRH3型动车组转向架的分解与检修1. 分解：在对转向架进行检修之前，首先需要对转向架进行分解，以便查找问题所在。
要注意在分解过程中要保持操作规范，防止因操作不当导致转向架零部件的损坏。
2. 检修：在分解之后，需要对转向架的各个部件进行详细的检修，检查是否有磨损、松动、损坏等情况。
对于有问题的部件，及时更换或修复，以确保列车的安全运行。
四、CRH3型动车组转向架的维护保养为了保障转向架的正常运行，需要定期对转向架进行维护保养工作。
具体包括：1. 对各部位进行润滑保养，确保零部件之间的摩擦减小，延长零部件的使用寿命。
2. 对转向架的各个部件进行定期检查和维护，发现问题及时处理，避免出现安全隐患。
CRH3动车组转向架三级检修概述及常见问题分析
CRH3动车组转向架三级检修概述及常见问题分析摘要：本文主要对我国CRH3动车组检修进行了概述，并对CRH3动车组转向架三级修过程中常见问题进行了分析。
关键词：CRH3动车组；检修；问题分析0序言近些年来，随着我国高速铁路建设的快速发展，多条快速客运专线相继开通运营，在产和上线运营的动车组数量也急剧增加。
为保证动车组长期高速、安全、舒适运行，必须按运营里程或运营时间对动车组进行不同程度的高级检修及深度维护。
1CRH3动车组转向架三级检修概述1.1动车组检修依据高速动车组的检修必须以动车组的具体运行状态为依据[1]。
无论采用何种检修制度，都应以保证有较好的质量可靠性、计划性和经济性为原则，否则就难以满足铁路运输生产的需要。
高速动车组的检修模式与检修制度是高速铁路系统保障工程中的重要组成部分，是提高列车运用效率，提高列车运行可靠性、安全性以及降低列车寿命周期费用的主要保证[2]。
1.2 CRH3动车组转向架三级检修CRH3动车组三级检修是指从新造、上次四级或五级检修后运行120±12万公里，或运行周期达到1.5年（最长不超过2年）进行的一次检修，保证车辆的运行可靠性。
CRH3动车组转向架三级检修包括：入厂分解、转向架及部件清洗、转向架（构架、悬挂装置、牵引装置、轮对轴箱组成、转向架附属装置等）检修、转向架组装、静压及例行试验等。
下面是CRH3动车转向架各部件的在三级修中的检修范围。
上级部件分解下来检修；“◎”表示该部件的检修状态，“状态修”栏中的“△”表示该部件的某些组成件须从该部件上分解下来，“分解修”栏中的“△”表示该部件需要自身分解检修。
动车组转向架三级检修过程中常见问题及分析构架可调连杆座处螺纹失效在CRH3动车组转向架检修过程中多次发现构架上可调连杆座螺纹孔出现牙型不良，通止规检测止规不止现象。
该处螺纹孔孔深为40mm，有效螺纹长度为35mm。
可调连杆座与构架连接端使用紧固螺栓规格为M20×1.5×65mm，可调连杆与构架接触端厚度为30mm，垫圈厚3mm，通过计算该螺栓紧固后有效螺纹长度为32mm。
关于CRH3型动车组转向架分解与检修的探讨
关于CRH3型动车组转向架分解与检修的探讨随着铁路客运的发展，高速动车组已经成为现代化铁路客运的重要组成部分。
CRH3型动车组作为国内一种新型高速列车，其速度和舒适性都有了极大的提升。
其中，转向架作为动车组重要的构成部分之一，发挥着重要的作用。
本文主要探讨CRH3型动车组转向架的分解与检修。
CRH3型动车组的转向架为腰架式转向架，主要由轮对组件、轴承、弹簧、减震器、齿轮传动组件、制动盘等部件组成。
其中，轮对组件包括车轮、轴承、轴箱、齿轮传动组件等，是转向架中起着核心作用的部件。
轮对组件需要经常进行检修和更换，以确保整个转向架的正常运行。
在进行CRH3型动车组转向架的分解前，需要先做好完整的工具和装备的准备，确保工作的安全性和有效性。
具体的分解过程如下：1. 拆卸轮对组件首先，需要通过升降设备将动车组升起，对每个转向架进行校正和检查。
接下来，将制动盘和减震器拆卸下来，再拆下前后联接部分，并对齿轮传动组件进行拆卸，最后将轮对组件拆下来。
2. 拆卸轴箱拆卸轴箱时，需要将轴箱盖拆掉，用千斤顶将轴承组推出轴箱。
在拆卸轴承组时，需要注意保持工作环境清洁，防止轴承和其它部件受到污染。
3. 拆卸弹簧和挂钩拆卸弹簧和挂钩时，需要先将挂钩拆卸下来，然后拆卸弹簧。
拆卸齿轮传动组件时，需要先卸下车轮齿圈，再拆卸小齿轮、大齿轮等部件。
在进行CRH3型动车组转向架的检修时，需要先将分解开来的各个部件进行清洗，去除污垢和残留物，并进行检查，确保其性能完好。
具体的检修内容如下:1. 车轮的检修车轮需要进行磨损和裂纹的检查，以确保其正常使用。
对于有磨损或裂纹的轮子需要进行更换。
2. 轴承和轴箱的检修对轴承和轴箱进行检查，看是否存在磨损、凹陷、错位以及裂口等情况，如果有，则需要进行相应的更换。
4. 齿轮传动组件的检修对齿轮传动组件进行检查，清洗，并检验其正常性能。
如果出现磨损或损坏等情况，则需要进行更换或磨光。
通过以上步骤，完成了对CRH3型动车组转向架的分解和检修，可确保其正常运行，从而为高速动车组提供更加安全和可靠的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析CRH3型动车组转向架三级检修工艺
设计
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！
引言
近几年来，虽然CRH3型的动车组原型车VELAROE在西班牙运行已经达到三级检修的周期，但由于CRH3型的动车组与VELAROE型的动车组结构存在差异，运行的环境也不一致，因此不能直接借鉴VELAROE型的动车组三级检修方式，需要检修人员深入分析，研究适合于CRH3型的动车组三级检修方式。
1总体工艺的设计
首先，转向架全部空气管路的接头、电缆接头、电线，齿轮箱的迷宫前后盖密封处、轴箱迷宫后盖密封处、牵引机等零件清洗，清洗前都要进行防护，防护完成后清洗转向架。
横向悬挂装置、横梁组成与空气弹簧等零部件应拆卸，同时把已拆卸零件放到相关存放区，便于检修人员清洗与检查。
把构架组成和轮对轴箱的装置分离开后，在齿轮箱的C型支架与轴箱转臂的定位节点位置装设防护装
置，并运到专业的检修厂进行检修。
所有拆卸零件都要根据检修工艺的规范检修，并进行如实记录。
已检修完成零部件应该根据工艺规范组装复原，对二次组装转向架的功能性进行试验，经试验后合格转向架，要实施交验——转运到落车的工序。
2总体工艺的布局
轮对的检修线
应按照检修规程要求，配备进口轴承的退装机、空心轴的探伤机与轮对动的平衡机等工艺设备。
调试线的组装
应用流水线式调试组装工艺布局的模式，构架的组装工序一般采取可升降式举升机，同时配备独立移动液压的升降车与单元行的架车;而横梁组装的工序则是使用翻转变位设备来装配零部件;落轮的工序使用进口落轮设备代替传统地沟作业的方式，这样在落轮装备上组装转向架零部件时，才能够一次完成;调试的工序施工还要进口电台测试的设备与转向架的综合试验台，便于检测转向架高度尺寸、自重、固定轴距与轮重差等参数。
清洗线
CRH3型的动车组转向架中铝质品件、电器件与橡胶件等零件比较多，现在并没有一个完整清洗的经
验，为确保零部件完整性与清洗质量，可使用高压电的加热水与全封闭性脉冲式的高温水进行漂洗。
零部件二次清洗一般是采取人工清洗的方式，同时配备专用清洗的清洗槽、小车与地台等装备。
确检线的分解
CRH3型的动车组中转向架确检线分解，主要使用进口落轮装备代替传统地沟作业的拆解方法，确保构架组成、轮对轴箱与横梁组成转向架的组成部分分解一次性完成。
横梁组成与构架组成分解分别应用可以升降与翻转变位胎设备，同时配备专用工具与移动液压的升降车。
通过应用确检线分解工艺设备与工艺规划可以减小施工劳动的强度，有效解决作业死角与地沟作业比较困难的问题。
3建议与改进的措施
首先，在CRH3型动车组转向架静压载试验中，静压载试验机应用可以满足两种转向架静压载试验要求。
而在三级的检修中CRH1型的动车组中静压载试验由于存在一系弹簧而不需要拆解，因此只需测量弹簧的上表面和构架弹簧安装之间的实际高度。
但是CRH3型的动车组中转向架在不对称载荷条件下，静压载的试验要检查摇枕和车体安装面之间的高度、轴距、弹簧四角实际高度，而在对称载荷条件下静压载
的试验，应该检查转向架车轮载荷最大偏差和四个车轮的平均载荷差值，严格将平均载荷百分比控制在2%以内。
其次，在转向架的分解清洗线上加设摇枕拆卸的工位，按照CRH3型的动车组中转向架结构的特点，必须在完成摇枕拆卸后，才可以将牵引电机拆除，而且在摇枕拆卸前，首先要拆卸牵引拉杆、空气弹簧与抗蛇行的减振器等，因此，在后续部件的拆卸过程中，仅需设置一个零部件的拆卸工位。
最后，在构架轮对的落成工位与构架轮对的分离工位中，因为两种转向架轴距存在差异，而且CRH3型的动车组中转向架轴箱和定位转臂连成一体。
所以需要根据CRH3型的动车组中转向架总体工艺设计规范拆卸定位的转臂上片。
而定位转臂的下片拆卸时，按照检修线特点，在构架和轮对分离时无需使用压力机，可以直接拆卸。
通常情况下，轴箱定位的转臂上片会随着构架移至运输车中，并在检修构架中使用定位转臂的压力机来组成与分解定位转臂的上片;在落成工位上原轴箱的顶升机构已经不使用，只需要保留着齿轮箱的顶升机;定位转臂的上片组装结束后，轮对可以随着检修线路进入到组装工位中，然后使用框架的天车将构架吊至轮对上，这样轮对就会自动地归位。
4结语
通过检验车辆上线运行，充分验证三级检修工艺规划合理性，证明三级检修中问题解决、总体工艺的规划设计与总体工艺的布局规划具有可行性。
此外，在总体工艺的规划设计过程中，使用无地沟的作业，根据检修工序的区域规划设计来建线，这样不仅可以提高生产的效率，而且能够降低操作人员劳动的强度，从而确保CRH3型的动车组运行的安全性与稳定性。
