磷化氢PH3泄漏报警器
磷化氢PH3气体报警器使用规范 说明书
深圳东日瀛能科技有限公司有毒有害智能气体变送器产品说明书深圳东日瀛能科技有限公司目录1、概况-------------------------------------------------------------------------------22、技术特点-------------------------------------------------------------------------23、技术参数-------------------------------------------------------------------------34、外形尺寸及安装方式----------------------------------------------------------44.1安装位置--------------------------------------------------------------------54.2安装方法--------------------------------------------------------------------55、电气连接-------------------------------------------------------------------------66、负载特性--------------------------------------------------------------------------77、操作说明--------------------------------------------------------------------------87.1LCD显示说明---------------------------------------------------------------87.2按键操作说明---------------------------------------------------------------817.3变送器设置------------------------------------------------------------------98、设备维护--------------------------------------------------------------------------159、注意事项--------------------------------------------------------------------------1510、检测气体一览表----------------------------------------------------------------161．概述固定式气体变送器通过对大气中氧气、可燃气体、有毒有害气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
PH3气体监测仪
磷化氢PH3气体泄露报警器磷化氢气体检测仪产品描述：在线式磷化氢气体检测仪,适用于各种环境中的磷化氢气体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 可以同时实现现场报警预警, 4-20mA标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏;磷化氢气体检测仪产品特性：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★独立气室，传感器更换便捷,更换无须现场标定，传感器关键参数自动识别;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★具备过压保护,防雷保护,短路保护,反接保护,防静电干扰,防磁场干扰等功能;并且具有自动恢复功能,防止发生外部原因,人为原因,自然灾害等造成仪器损坏;★全中文/英文操作菜单,简单实用,带温度补偿功能;★PPM,%VOL,mg/m3三种浓度单位可自由切换;★防高浓度气体冲击的自动保护功能;检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40 ～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3% 线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC 3A/24VDC 3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66 工作温度：-30 ～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0 ～100Kpa标准配件：说明书、合格证质保期：一年应用场所石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
磷化氢报警仪使用说明书

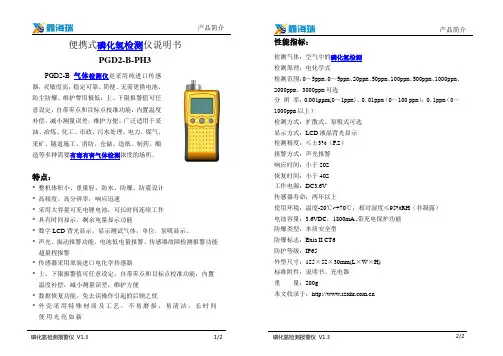

便携式磷化氢检测仪说明书PGD2-B-PH3PGD2-B 气体检测仪是采用纯进口传感器，灵敏度高，稳定可靠。
简便、无需更换电池、防尘防爆、维护费用极低，上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，减小测量误差，维护方便。
广泛适用于采油、冶炼、化工、市政、污水处理、电力、煤气、采矿、隧道施工、消防、仓储、造纸、制药、酿造等多种需要有毒有害气体检测浓度的场所。
特点：* 整机体积小、重量轻，防水、防爆、防震设计 * 高精度、高分辨率，响应迅速* 采用大容量可充电锂电池，可长时间连续工作 * 具有时间显示，剩余电量显示功能* 数字LCD 背光显示，显示测试气体，单位，泵吸显示。
* 声光、振动报警功能、电池低电量报警、传感器故障检测报警功能超量程报警* 传感器采用原装进口电化学传感器* 上、下限报警值可任意设定，自带零点和目标点校准功能，内置 温度补偿，减小测量误差，维护方便 * 数据恢复功能，免去误操作引起的后顾之忧* 外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新性能指标：检测气体：空气中的磷化氢检测 检测原理：电化学式检测范围：0～5ppm 、0～5ppm 、20ppm 、50ppm 、100ppm 、500ppm 、1000ppm 、2000ppm 、3000ppm 可选分 辨 率：0.001ppm(0～1ppm)、0.01ppm （0～100 ppm ）；0.1ppm （0～1000ppm 以上）检测方式：扩散式、泵吸式可选 显示方式：LCD 液晶背光显示 检测精度：≤±3%（F.S ） 报警方式：声光报警 响应时间：小于20S 恢复时间：小于40S 工作电源：DC3.6V 传感器寿命：两年以上使用环境：温度-20℃~+70℃；相对湿度≤95%RH （非凝露） 电池容量：3.6VDC ，1800mA ,带充电保护功能 防爆类型：本质安全型 防爆标志：Exia II CT6 防护等级：IP65外型尺寸：125×52×30mm(L ×W ×H) 标准附件：说明书、充电器 重 量：200g本文收录于：1/2磷化氢检测报警仪 V1.3磷化氢检测报警仪 V1.32/2产品简介产品简介。
PH3磷化氢检测报警器
IDG100-PH3磷化氢固定式气体检测仪一、产品描述:IDG100系列固定式气体变送器通过对大气中磷化氢进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。
IDG100系列检测仪采用进口传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。
仪器输出各种标准信号，可以兼容各种报警系统、PLC、DCS等控制系统。
二、产品特性:1、采用各种进口传感器，寿命至少2年2、采用高速、高精度处理电路对传感器信号进行处理，响应速度快、测量精度高，稳定性和重复性好3、仪器自带背光大屏幕显示，直观显示气体浓度、类型、单位等各种参数4、气室独立设计，结合空气动力学，更能快速、准确检测目标气体5、全量程范围温度数字自动跟踪补偿，保证测量准确性6、软件校准加按键设置，操作简单人性化7、具备数据恢复功能，无须担心误操作8、RS485、三线制4-20mA输出，继电器输出和声光报警可选9、可为客户配套WLO Sin气体采集软件，软件具有数据存储、查询、导出功能三、技术参数:检测原理：电化学检测对象：PH3磷化氢检测量程：0-5ppm分辨率：0.03ppm检测精度：±1%重复精度：±1%响应时间：30S接线方式：M20*1.5内螺纹接线线材：RVVP3*0.75mm2安装方式：壁挂式、管道式、泵吸式壳体材料：铝合金隔爆外壳外形尺寸：125*106*153mm防爆等级：ExdII CT6防护等级：IP65整机重量：1.8Kg工作温度：-20～50℃（特殊要求根据需要定制）工作湿度：10～95%RH非凝露工作电源：24VDC（12-30VDC）工作电流：11mA@24V（毒气和磷化氢），33mA@24V（可燃、红外传感器）输出方式：RS485、三线制4-20mA（可根据客户需求定制GPRS、RF、WIFI等无线网络传输方式）报警方式：一组继电器输出（2A@30V）、声光报警（可选）声光报警电流：120mA，80db@1m计量认证：第三方计量认证执行标准：GB15322.1-2003,GB3836.1-2010GB3836.2-2010,GB3836.4-2010四、应用场合主要应用于烟草及粮仓杀虫时的浓度检测,工业生产过程中PH3的浓度检测,粮仓内的浓度监测等。
磷化氢PH3检测仪
磷化氢PH3检测仪磷化氢PH3检测仪产品描述：磷化氢PH3检测仪适用于各种环境和特殊环境中的磷化氢PH3浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的催化燃烧和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
磷化氢PH3检测仪产品特性：进口催化燃烧具有良好的抗干扰性能，适用寿命2年。
采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
检测气体：空气中的磷化氢PH3检测范围：0~100%LEL;分别率：0.1%LEL;工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。
检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。
工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。
防爆等级：Exd II CT6连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。
连接距离：≦1000m.防护等级：IP65.外形尺寸：183X143X107mm.重量：1.5Kg.磷化氢PH3检测仪简单介绍:磷化氢PH3检测仪●自动温度补偿，零点，满量程漂移补偿●防高浓度气体冲击的自动保护功能●全软件校准功能，用户也可自行校准，用3个按键实现，操作简单●二线制4-20mA输出磷化氢PH3检测仪应用场所医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
磷化氢泄露探测器
磷化氢泄露探测器磷化氢泄露探测器产品描述：磷化氢泄露探测器适用于各种环境和特殊环境中的磷化氢磷化氢气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
磷化氢泄露探测器产品特性：进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
检测气体：空气中的磷化氢气体检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。
分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。
检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。
工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。
防爆等级：Exd II CT6连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。
连接距离：≦1000m.防护等级：IP65.外形尺寸：183X143X107mm.重量：1.5Kg.磷化氢泄露探测器简单介绍:磷化氢泄露探测器●自动温度补偿，零点，满量程漂移补偿●防高浓度气体冲击的自动保护功能●全软件校准功能，用户也可自行校准，用3个按键实现，操作简单●二线制4-20mA输出磷化氢泄露探测器应用场所医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
固定式磷化氢气体检测仪
磷化氢气体检测仪产品描述在线式磷化氢气体检测仪HNAG1000-PH3,适用于各种环境中的磷化氢体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术.响应速度快，测量精度高，稳定性和重复性好等优点.防爆接线方式适用于各种危险场所,并兼容各种控制报警器,PLC,DCS等控制系统,可以同时实现现场报警预警, 4-20mA标准信号输出,继电器开关量输出;完美显示各项技术指标和气体浓度值;同时具有多种极强的电路保护功能,有效防止各种人为因素,不可控因素导致的仪器损坏;产品参数产品特点●本安电路设计，防爆认证，二级防雷、防静电，防雷和防静电能力超过国家标准，抗高强度脉冲浪涌电流冲击。
高可靠性和稳定性。
●标准总线RS485和4～20mA 标准信号同时输出，1组继电器开关量输出，可选频率输出200-1000Hz 、Hart 协议信号、1～5V 输出、无线传输(10-50公里或不限距离)。
可以有线或无线远程实时监控，将数据上传到手机或通过局域网、互联网传输到环保局、其他监控中心、监控设备、监控电脑，通过免费上位机软件或气体报警控制器实时监控现场的浓度。
磷化氢PH3气体探测仪详细参数工作电压DC5V ±1%/DC24±1%波特率9600测量气体磷化氢PH3气体检测原理电话学采样精度±2%F.S 响应时间<10S 重复性±1%F.S 工作湿度0-95%RH 工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间10S 工作电流≤50mA 工作气压86kpa-106kpa安装方式固定安装质保期1年输出接口多种外壳材质铝合金使用寿命3-5年外型尺寸183143107mm(L ×W ×H ）1.5Kg测量范围详见选型表输出信号标配：RS485，4-20mA磷化氢PH3气体探测仪量程选择表量程(ppm)精度(ppm )0-10.010-100.010-1000.10-5000.10-100010-100%VOL 1%VOL其他特殊量程电话咨询技术工程师●兼容各种二次表、数据采集模块、PLC、DCS系统，可直接驱动电磁阀、风机、报警器等设备，也可以通过驱动中间继电器来驱动大功率设备。
磷化氢报警仪安全操作及保养规程
磷化氢报警仪安全操作及保养规程前言磷化氢（PH₃）是一种无色、有剧毒且易燃的气体，广泛应用于半导体行业、电子行业、化学行业以及医疗行业等。
但是，磷化氢在生产、运输、储存、使用以及处理过程中可能会对人体和环境造成危害。
因此，为了保障操作人员的人身安全和设备正常运转，必须配备磷化氢报警仪。
本文档旨在介绍磷化氢报警仪的安全操作和保养规程，以便操作人员更好地使用设备。
I. 磷化氢报警仪安全操作1. 系统检查操作人员在使用磷化氢报警仪前，必须对设备进行必要的系统检查工作。
具体包括以下几个方面：•确保报警仪已经充电并且电量充足•检查磷化氢报警仪传感器是否正常•确认磷化氢报警器的探测器已经正确放置•确认报警器的声音、光信号是否正常•磷化氢报警器应被放置在通风环境下•确认报警仪的数据记录是否正常2. 操作流程（1）开机开机前，操作人员应该仔细阅读设备的说明书，并按照说明书流程进行操作。
具体包括以下几个步骤：•按下开关键，报警仪进行自检和校准•当磷化氢浓度超过阈值时，声音和光信号会同时发出•在设备进行自检和校准时，不能操作设备。
如果设备已经在工作，那么需要先取下报警器才可以进行操作（2）恢复默认设置当报警仪出现异常情况时，操作人员应该将报警仪初始化为默认出厂设置，具体操作方式如下：•插上USB电缆•将开机键按住不松手•停等片刻，当绿灯快速闪烁时，便就可以松开开机键了（3）设置阈值为了保障操作人员的安全，磷化氢报警器一般都设置了阈值。
当浓度超过设定的阈值，设备会发出声音和光信号，以提醒操作人员。
在使用磷化氢报警仪时，操作人员可以根据实际情况调整报警仪的阈值。
（4）数据记录磷化氢报警仪一般都带有数据记录功能，可以记录设备检测到的数据。
操作人员可以根据需要，将记录的数据下载到电脑或其它设备中，以便进行后续处理。
3. 安全预防措施为了保障操作人员安全，操作人员在使用磷化氢报警仪时，应该从以下几个方面进行安全预防措施：•在使用磷化氢比较多的场合下，应该经常检查设备的传感器，确保其正常工作•避免磷化氢直接接触设备的传感器，以免损坏设备•确保操作人员的身体健康，防止受到磷化氢的伤害•严格遵守设备使用规程，按照规程操作设备•避免将报警仪暴露在高温、高湿、强光和高压等环境下II. 磷化氢报警仪保养规程为了保障磷化氢报警仪的正常运转，必须进行必要的维护和保养工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市圣凯安科技有限公司
NE Sensor
磷化氢PH3气体报警器
产品描述
磷化氢PH3气体报警器适用于各种工业环境和特殊环境中的磷化氢PH3浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度
高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报
警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算
机数据存储、分析等功能。
特点
•现场气体浓度液晶显示；
•高精度、长寿命的电化学、红外进口传感器；
•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;
•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；
•适用于几十种气体检测，可选择显示几十种常见气体名称；
•气体单位名称PPM、%LEL、%VOL，可任意设定；
•程序运算采用了三位浮点数技术，保证了运算的精度；
•在全量程范围内任意设置上、下限报警点；
•RS485总线通讯，布线简单方便；
•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；
•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；
•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；
产品名称磷化氢PH3报警器PH3/NE-301
检测气体磷化氢PH3
检测原理电化学原理
检测范围0-5ppm、0-20ppm、0-500ppm、0-1000ppm、0-2000ppm、0-4000ppm
分辨率0.03ppm、0.03ppm、0.5ppm、1ppm、2ppm、5ppm 检测方式扩散式、泵吸式可选
显示方式液晶显示
输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）
①两线制4-20mA电流信号输出（三线制可选）
②RS-485数字信号输出，配合RS232转接卡可在电脑上存储
数据（选配）
③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选
配）
④报警信号输出：现场声光报警，报警声音：<90分贝（选
配）
检测精度≤±2%（F.S）
重复性≤±1%
零点漂移≤±1%（F.S/年）
报警方式声、光报警
响应时间小于20S
恢复时间小于20S
防爆类型本质安全型
防爆标志Ex ibdIICT4
防护等级IP65
直接读数PPM、%LEL、%VOL任意设定
传感器寿命24个月
使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）
工作电源24VDC（正常工作电压范围：10～30VDC)
外型尺寸（含探枪长度）170×140×80mm
重量 1.5Kg
壳体材料不锈钢/铝合金。
