起重机结构分类时间：2010.03.01 浏览：14471、梁式型起重机可在长方形场地及其上空作业，多用于车间、仓库、露天堆场等处的物品装卸，有梁式起重机、桥式起重机、龙门起重机、缆索起重机、运载桥等。
①梁式起重机：梁式起重机主要包括单梁桥式起重机和双梁桥式起重机单梁桥式起重机桥架的主梁多采用工字型钢或钢型与钢板的组合截面。
起重小车常为手拉葫芦、电动葫芦或用葫芦作为起升机构部件装配而成。
按桥架支承式和悬挂式两种。
前者桥架沿车梁上的起重机轨道运行；后者的桥架沿悬挂在厂房屋架下的起重机轨道运行。
单梁桥式起重机分手动、电动两种。
手动单梁桥式起重机各机构的工作速度较低，起重量也较小，但自身质量小，便于组织生产，成本低，时候用于无电源后搬运量不大，对速度与生产率要求不高的场合。
手动单梁桥式起重机采用手动单轨小车作为运行小车，用手拉葫芦作为起升机构，桥架由主梁和端梁组成。
主梁一般采用单根工字钢，端梁则用型钢或压弯成型的钢板焊成。
电动单梁桥式起重机工作速度、生产率较手动的高，起重量也较大。
电动单梁桥式起重机由桥架、大车运行机构、电动葫芦及电气设备等部分组成。
②桥式起重机：桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。
桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。
桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。
桥式起重机可分为普通桥式起重机、简易梁桥式起重机和冶金专用桥式起重机三种。
普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。
起重小车又由起升机构、小车运行机构和小车架三部分组成。
起升机构包括电动机、制动器、减速器、卷筒和滑轮组。
电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。
小车架是支托和安装起升机构和小车运行机构等部件的机架，通常为焊接结构。
各类吊车(起重设备)性能参数及外形尺寸
30t 高度50t 高度90t 高度半径/重量半径/重量半径/重量h m 10 13.5 17 20.5 24 27.531hm11 14 18 21.5 25.5 32.540hm12 18.5 24.6 30.8 36.94 22.5 16 10 4 38 32 28 24 4 72 415 19 16 10 5 30 29 28 24 20 5 58 35 326 15.5 13.5 107 6 25 24 23 21 20 13 6 48 34 327 12.6 11.5 9.5 7 7 20.5 20 20 18 16 13 7.5 7 39 32 31 258 9.5 9.4 8.5 6.5 8 17.5 17 17 16 14.5 12.5 7.5 8 35 32 30 249 7.6 7.6 6 9 14.5 14 14 13.5 13 11 7.5 9 30.5 30 28 23 1810 6.5 6 5.5 10 11.5 11.5 11.5 11.5 10 7 10 25 26 26.5 19 18 12 4.5 5 4.5 12 7.8 7.8 7.8 7.8 8 6.5 12 18 18.5 15 13 14 3.2 3.7 3.9 14 5.6 5.6 5.6 6.5 5.5 14 14 14.5 13.2 12 16 2.8 3.1 16 4.1 4.1 4.1 4.9 4.8 16 10 10.5 10.6 10 18 2.2 2.4 18 2.9 2.9 3.5 4 18 8 8.5 8.5 20 1.65 1.95 20 1.9 1.8 2.8 3.4 20 5.8 6 6.5 24 1.2 24 1.5 2 24 3.5 3.5 26 0.9 26 1 1.5 26 2.5 2.6300.6 30 0.5130 1.5TG75t2型吊臂长度(m)150t 高度50t D型(杨宽洲)支脚全伸，侧方及后半径/重量h m 12 18 24 30 36 4044hm12.5 18.6 24.7 30.8 36.9 41 45 工作幅度10.8 18.15 25.5 32.85 40.23 75.04 1203.5 75.0 45.0 5 97.0 58.5 54.0 3.0 60.0 30.04 70.0 45.0 6 80.0 56.5 54.0 3.5 50.0 30.04.5 60.0 45.0 35.0 7 65.0 54.0 52.0 42.0 4.0 40.0 28.5 18.55 53.0 45.0 35.0 8 59.0 52.0 50.0 40.0 4.5 34.0 27.5 18.55.5 48.0 40.0 32.0 9 51.0 50.0 47.0 38.0 30.0 5.0 30.5 26.0 18.5 13.56 43.5 37.0 30.0 27.0 10 44.0 46.0 45.0 33.0 30.0 5.5 27.5 24.0 18.5 13.57 36.0 32.0 26.0 23.5 22.0 12 34.0 34.0 28.0 25.0 24.0 21.0 6.0 25.0 22.5 18.0 13.58 30.0 28.0 23.0 20.5 19.0 10.0 14 25.5 25.8 24.0 21.0 20.0 18.0 6.5 22.0 21.0 17.3 13.59 25.0 25.0 20.5 18.0 17.0 10.0 10.0 16 20.0 20.2 20.5 18.0 17.0 16.0 7.0 20.0 20.0 16.8 13.5 8.010 21.0 21.0 18.5 16.0 15.0 10.0 10.0 18 16.2 16.5 15.5 15.0 14.0 8.0 15.5 15.4 14.9 12.3 8.0 12 15.7 15.0 13.0 12.0 10.0 10.0 20 13.0 13.5 13.5 13.0 12.0 9.0 11.7 12.8 11.2 8.0TC6020塔式起重机60m臂起重性能特性幅度m 2.5~16.1 18 20 22 24 26 28 29.5 32 34 35起重量（t）两倍率 5.00 4.53 4.21 3.92 四倍率10.00 8.78 7.77 6.94 6.26 5.69 5.20 4.88 4.42 4.10 3.81幅度m38 40 42 44 46 48 50 52 54 56 58 60起重量（t）两倍率 3.66 3.44 3.23 3.04 2.87 2.72 2.57 2.44 2.32 2.20 2.10 2.00 四倍率 3.55 3.33 3.12 2.93 2.76 2.61 2.46 2.33 2.21 2.09 1.99 1.8960m臂起重特性曲线Q(t)109876543210 B(m)2.5 5 10 15 20 25 30 35 40 44 48 52 56 60技术性能表QY8C全液压汽车起重机起重性能参数表注：1、额定负荷中包括吊钩及吊具的质量。
悬臂吊技术方案

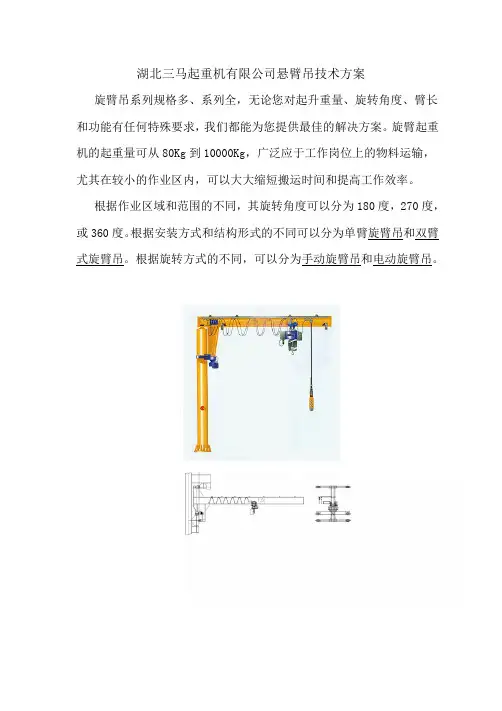

湖北三马起重机有限公司悬臂吊技术方案旋臂吊系列规格多、系列全，无论您对起升重量、旋转角度、臂长和功能有任何特殊要求，我们都能为您提供最佳的解决方案。
旋臂起重机的起重量可从80Kg到10000Kg，广泛应于工作岗位上的物料运输，尤其在较小的作业区内，可以大大缩短搬运时间和提高工作效率。
根据作业区域和范围的不同，其旋转角度可以分为180度，270度，或360度。
根据安装方式和结构形式的不同可以分为单臂旋臂吊和双臂式旋臂吊。
根据旋转方式的不同，可以分为手动旋臂吊和电动旋臂吊。
安装简便墙式旋臂吊只需简单的安装在墙面或立柱上，不占用地面面积；立柱式旋臂吊的立柱占地小，可以用预埋地脚螺栓或重型安卡螺栓等方式固定。
如果需要，我们可以提供地脚螺栓和安装模板。
缩短搬运时间，提高工作效率在某一个工位上装置一台旋臂吊，工人可以随时起吊，搬运各种设备和工件，可以大大缩短非生产工作时间，提高工作效率，降低工人的劳动强度。
企业只需投入小小的投资，并可以得到很大的回报。
在您只需要在小范围内搬运设备或工件时，您就可以考虑旋臂吊为您解决搬运问题。
如果在一个车间里，工人需要繁忙搬运工件，并有多个工人需要同时使用时，可以考虑在每个工位上装置一台旋臂吊，这样就无需投资大行车，并可以大大的提高整个工厂的工作效率。
定位准确，操作轻松旋臂吊可以选择VL电动环链葫芦和VT电动钢丝绳葫芦作为起升设备，不管选择哪种，都可以很好的满足客户的需求，操作简便，精准定位。
所有设计都将符合人体工程学设计，从客户的操作和需求出发，给客户交付最好的起重机。
性价比高所有的零部件都是系列化生产的产品，标准化程度高，零件质量可靠，性能稳定。
通过向您提供专业的咨询和设计，我们保证您会得到最佳的方案和服务。
湖北三马起重机有限公司日期：2014年8月20日。
悬臂起重机设备技术要求
悬臂起重机设备技术要求一、供货范围与供货地址：1.悬臂起重机设备（1T），1套；供货地址：河南省商丘市民权县制冷产业园河南澳柯玛专用汽车有限公司；二、技术参数（要求）2.1悬臂起重机设备技术参数：最大起吊重量： 1T有效悬臂长度： 4米起升高度： 3.5米旋转角度： 0-360°（根据需方调整）起重机形式：定柱式起升速度： 8m/min旋转动力：电动起重机按照国家行业规定设计制作，设计、制作、安装、验收标准《起重机械安全规程》GB6067.1-2010、《起重机设计规范》GBT3811-2008等标准；2.2设备性能及配置要求2.2.1悬臂重机由立柱、回转臂、回转驱动装置及电动葫芦组成，立柱下端通过地脚螺栓固定在混凝土基础上，由摆线针轮减速装置来驱动悬臂回转，电动葫芦在悬臂工字钢上作左右直线运行，并起吊重物；2.2.2悬臂起重机设备主要用于需方玻璃钢的转运、上料，悬臂可360度旋转，悬臂旋转为电动，旋转角度根据需方实际使用进行限位；2.2.3起重机结构简单，占地空间少，作业范围大，操作方便，转动灵活，起重机设有安全保护装置和极限保护装置，安全可行；2.2.4供方出具地基图纸，并负责地基的制作，位置根据需方现场确定；；2.2.5本项目为交钥匙项目，供方负责地基、设备的制作、安装，供方施工完成后甲方不需要投入任何其他附件即可使用；三、外观要求3.1焊接要求：焊件焊接应牢固，横平竖直，着地牢靠，无前俯后仰，左右摇晃现象，焊缝光洁均匀，无漏焊、裂缝、咬边、溅渣、气孔等现象，焊渣药皮需清理干净；焊件内零部件边缘和开孔处应平整光滑，无毛刺和裂口；3.2喷漆要求：喷涂前须对底材进行处理，要求无锈、无油污，保持清洁干燥，完成后方可进行刮腻子处理，之后进行底漆喷涂，底漆喷涂后进行面漆喷涂，面漆要求喷涂两遍，外部油漆使用保质期5年,五年内油漆不得产生气泡,腐蚀，变色或脱落；喷漆过程需经需方人员现场确认；3.3防锈处理：为做好设备防锈处理，设备表面做好喷漆处理外，螺栓紧固件采用镀锌件或不锈钢件，其他零部件需选用可防锈零部件或经表面处理零部件；3.4设备整体美观大方，制作精细，外观不得有明显瑕疵；四、安全要求：4.1机械安全要求：4.1.1必须符合国家安全标准，符合国家安全卫生法规。
气动平衡吊参数
气动平衡吊参数全文共四篇示例，供读者参考第一篇示例：气动平衡吊参数是指气动平衡吊在使用过程中需要注意的一些重要参数，这些参数直接影响到气动平衡吊的工作效果和安全性。
下面我们将详细介绍一下气动平衡吊参数的相关信息。
气动平衡吊的额定吊重是一个非常重要的参数。
额定吊重是指气动平衡吊在设计时所规定的最大吊重。
在使用气动平衡吊时，必须严格按照额定吊重来操作，不能超过最大吊重，否则会造成设备损坏甚至事故发生。
气动平衡吊的工作半径也是一个重要参数。
工作半径是指气动平衡吊有效吊重的最大距离，也就是吊重点到吊重点的水平距离。
在使用气动平衡吊时，必须确保工作半径符合设备要求，不能超出范围，否则会影响吊重的稳定性和安全性。
气动平衡吊的气压也是一个关键参数。
气压指的是气动平衡吊所需的气体压力。
在使用气动平衡吊时，必须确保气压稳定，以保证吊重的稳定性和准确性。
否则会导致吊重不准确，甚至无法正常工作。
气动平衡吊的操作方式也是需要关注的一个参数。
气动平衡吊的操作方式多种多样，有手动操作和自动操作两种方式。
在选择操作方式时，要根据具体需求和实际情况来选择，以保证操作的便捷性和高效性。
气动平衡吊的安全防护措施也是必不可少的一个参数。
在使用气动平衡吊时，要严格遵守相关安全规定，做好吊重的固定和绑扎工作，确保吊重不会滑落或砸中人员。
同时要定期进行设备检查和维护，以保证设备的安全和可靠性。
气动平衡吊参数是使用气动平衡吊时需要密切关注的一些重要指标，只有合理设置和控制这些参数，才能确保气动平衡吊的正常工作和安全运行。
希望以上内容能帮助大家更好地了解气动平衡吊参数的重要性和作用。
【本文约480字】第二篇示例：气动平衡吊是一种常用的物料搬运设备，它通过气动系统控制重力平衡，使操作者可以轻松地提升和移动重物。
在使用气动平衡吊时，参数的设置对于提高设备的效率和安全性至关重要。
本文将重点介绍气动平衡吊的参数设置及其影响。
气动平衡吊的载荷范围是一个重要的参数。
各类汽车吊的技术参数简析
各类吊车技术分析1．起重量Gn起重量是起重机安全起升物品的质量，单位T(吨)。
对于流动式起重机来说，其额定起重量是随幅度而变化的，标牌上标定的起重量值是最大额定起重量，指基本臂处于最小幅度时的最大起重量。
2．幅度L幅度是起重机置于水平场地时，吊具垂直中心线至回转中心线之间的水平距离，单位m。
它是臂架长度与臂架仰角的函数，在臂架长度一定时，仰角越大，幅度越小。
有效幅度是指使用支腿侧向工作时，吊具垂直中心线至该侧支腿中心线的水平距离。
当轮胎式起重机幅度小于支腿跨距一半时，作业无法进行。
规定有效幅度A的极限值[A]为：3．起重力矩M起重力矩是汽车起重机的起重特性指标，单位N·m，为起重量和相应的工作幅度的乘积。
4．起升高度H起升高度是吊具上升到最高极限位置时，吊具中心至地面的垂直距离，单位m。
当臂架长度一定，起升高度随幅度减少而增加（见图10－l）。
5．工作速度V（1）起升速度vq。
它是起升机构在稳定运行状态下，吊额定载荷的垂直位移速度，单位m/min。
为降低功率，减少冲击，流动式起重机的起升速度应取较低值。
（2）变幅速度v1。
它是变幅机构在稳定运动状态下，在变幅平面内吊挂最小额定载荷，从最大幅度至最小幅度的水平位移平均速度，单位m/min。
有时用最大幅度到最小幅度的时间表示。
变幅速度对起重作业的平稳性和安全性影响较大，平均速度在15m/min左右。
（3）旋转速度ω。
它是旋转机构在稳定运动状态下，驱动起重机转动部分的回转角速度，单位r/min。
受到旋转启制动惯性力的限制，旋转速度不能过大，一般在3r/min左右，当回转半径增大，旋转速度相应降低。
（4）行走速度v。
它是在道路上行驶状态下，流动式起重机的平稳运行速度，单位工作场地转移速度要快，汽车起重机行走速度较高，可以与汽车编队行驶，轮胎起重机的行走速度一般较汽车起重机低。
此外，还有伸缩式臂架起重机特有的参数，臂架伸缩速度，单位m/min，一般外伸速度是缩回速度的1倍左右。
0.8t组合式自立悬臂起重机设计
目录内容摘要 (2)关键词 (2)Abstract (2)Key words (2)1. 前言 (3)2. 设计计算 (5)2.1工字梁的选取： (5)2.2.工字梁与立柱连接主轴设计计算 (8)2.3.螺栓的校核： (14)2.4转动电机的选择： (16)2.5开式齿轮的选择与设计 (17)2.6轴承的校核： (22)2.7焊缝强度的校核： (22)2.8转动轴键的校核 (23)3. 起升机构设计 (25)3.1确定起升机构的传动方案 (25)3.2确定滑轮的主要尺寸 (27)3.3确定卷筒尺寸并验算其强度 (27)3.4选电动机 (29)3.5验算电动机发热条件 (30)3.6选择减速器 (30)3.7验算起升速度和实际所需功率 (31)3.8校核减速器输出轴强度 (31)3.9选择制动器 (32)3.10验算启动时间 (32)3.11验算制动时间 (33)3.12浮动轴计算 (33)4. 动滑轮设计 (35)5. 主起升机构的卷筒的计算 (36)5.1卷筒心轴计算 (36)5.2选择轴承 (37)5.3绳端固定装置计算 (39)6. 回转机构 (40)6.1回转支承装置 (40)6.2回转驱动装置 (41)6.3回转机构驱动装置计算 (42)参考文献 (44)致谢 (45)内容摘要：定柱式悬臂起重机是由立柱、回转臂、悬臂驱动装置和电动葫芦组成。
立柱下端底座通过地脚螺栓固定在混凝土基础上，由电机带动减速机驱动装置使悬臂回转，电动葫芦在悬臂工字钢上作往返运行作业。
它的特点有：自重轻，旋臂长，起重量大，安装、操作、维修简单。
它们完全独立，是一种理想的工作岗位起重机，并适用于室外的货场和装卸平台。
定柱占地面积小。
对于起升净空非常小的情况下也能获得最大的起升高。
关键词:自立式悬臂起重机Abstract:Slewing cantilever crane is a column, rotating arm, cantilever drive and the composition of electric hoist. Column bottom of the base fixed to the concrete foundation by anchor bolts on the gear driven by the motor drives the cantilever rotary, electric hoist for the cantilever-beam on the run from job 。
一文带你了解平衡吊是什么？
一文带你了解平衡吊，平衡吊和悬臂吊有什么区别？平衡吊隶属于起重机械，是一种新颖的、用于三维空间内物料搬运及安装时省力操作的助力设备。
它巧妙地应用力的平衡原理，使得装配方便快捷，定位精确，物料在额定行程内处于三维空间悬浮状态，物料上下左右旋转可任意手动完成。
使操作者在对重物进行轻微的推拉，即可在空间内平衡移动定位。
由于中国文字得博大精深，平衡吊又称为助力机械手，平衡器、机械手、平衡助力器、手动移载机等等大多是根据设备得功能和应用进行了相应得命名。
一套平衡吊装备主要由三部分组成：主机、抓取夹具、悬挂装置。
主机是实现物料（或工件）在空中无重力化浮动状态的主体装置，如葫芦，平衡器，智能吊等抓取夹具是实现工件抓取，并完成用户相应搬运和装配要求的装置，如挂钩，吸盘等悬挂装置则是根据用户服务区域及现场状况要求以支撑整套设备的机构，包括：立柱，悬臂，折臂，气管，轨道等。
平衡吊根据动力可以分为三大类，机械平衡吊，气动平衡吊和液压平衡吊机械平衡吊是最常见的一种平衡吊，也就是利用电机带动物料上升来起吊货物，通常配合用的主机为葫芦，根据葫芦得种类不同又可分为多种平衡吊，如电动平衡吊，变频平衡吊，伺服平衡吊等气动平衡吊是近几年发展比较快得设备，采用气动做为动力源，通过真空负压吸附物料，通过对气管内得抽气和充气带动物料上升和下降。
因为吸盘在吸取物料是比传统得夹具更为方便快捷，而且采用气动更为安全，因此气动平衡吊目前被广泛得应用于医药和食品行业。
潞德通达目前已经在全国大范围内进行过产品得安装，具备非常丰富得行业经验。
液压平衡吊就是传统最常见得通过液压来进行提升和下降物料得平衡吊，历史最早使用也最为广泛。
平衡吊真正来说应该属于悬臂吊的一种，因为悬臂吊的分类更为广泛，比如自立式，低静空式，墙壁式，行走式，伸缩式，折臂式等等。
而平衡吊也是通过悬臂来实现吊装和平衡的。
所以平衡吊可以叫悬臂吊，但是悬臂吊又不全式是平衡吊。
