高压配电室的设计要求及规范
高压配电室的设计要求及规范
10kV及以下变电所设计规范 GB50053－94 第二节配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
4.10对有关专业的要求 4.10.1可燃油油浸电力变压器室的耐火等级应为一级。
非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。
低压配电装置和低压电容器室的耐火等级不应低于三级。
4.10.2有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。
（2）变压器室附近堆有易燃物品或通向汽车库。
（3）变压器位于建筑物的二层或更高层。
（4）变压器位于地下室或下面有地下室。
（5）变压器室通向配电装置室的门。
（6）变压器室之间的门。
4.10.3变压器室的通风窗，应采用非燃烧材料。
4.10.4配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。
4.10.5有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。
（2）变压器室下面有地下室。
（3）变压器室位于民用主体建筑物内。
4.10.6配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。
4.10.7当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。
吊装平台、门或吊装孔的尺寸，应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。
4.10.8高压配电室和电容器室，宜设不能开启的自然采光窗，窗户下沿距室外地面高度不宜小于1.80m。
临街的一面不宜开窗。
4.10.9长度大于8m的
配电装置室应设两个出口，并宜布置在配电室的两端。
若两个出口之间的距离超过60m时，尚应增加出口。
变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温差不宜大于15℃在采暖地区，控制室（值班室）应采暖，采暖计算温度为18℃。
在特别严寒地区的配电装置室装有电度表时应设采暖。
采暖计算温度为5℃变压器室、电容器室、配电装置室、控制室内不应有与其无关的管道、明敷线路通过。
干式变压器室、配电装置室、控制室、电容器室当设置在地下层时，在高潮湿场所，宜设置吸湿机或在装置内加装去湿电加热器，在地下室内并应有排水设施。

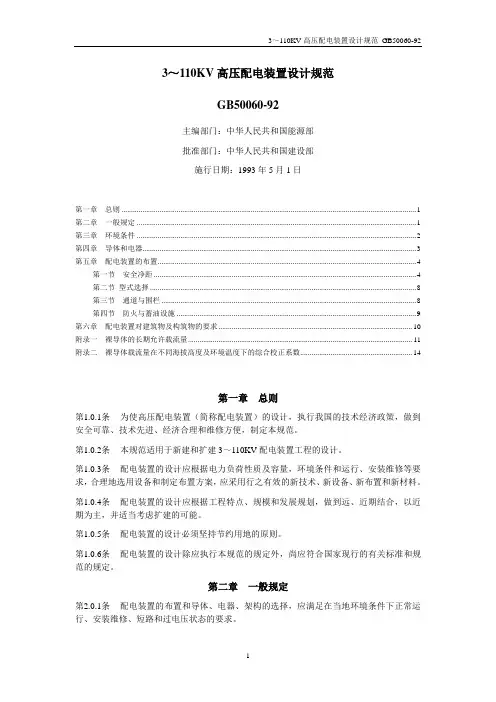

3~110KV配电室设计规范
3～110KV高压配电装置设计规范GB50060-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日第一章总则 (1)第二章一般规定 (1)第三章环境条件 (2)第四章导体和电器 (3)第五章配电装置的布置 (4)第一节安全净距 (4)第二节型式选择 (8)第三节通道与围栏 (8)第四节防火与蓄油设施 (9)第六章配电装置对建筑物及构筑物的要求 (10)附录一裸导体的长期允许载流量 (11)附录二裸导体载流量在不同海拔高度及环境温度下的综合校正系数 (14)第一章总则第1.0.1条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。
第1.0.2条本规范适用于新建和扩建3～110KV配电装置工程的设计。
第1.0.3条配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。
第1.0.4条配电装置的设计应根据工程特点、规模和发展规划，做到远、近期结合，以近期为主，并适当考虑扩建的可能。
第1.0.5条配电装置的设计必须坚持节约用地的原则。
第1.0.6条配电装置的设计除应执行本规范的规定外，尚应符合国家现行的有关标准和规范的规定。
第二章一般规定第2.0.1条配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。
第2.0.2条配电装置各回路的相序宜一致，并应有相色标志。
第2.0.3条电压为63KV及110KV的配电装置，每段母线上宜装设接地刀闸或接地器，对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜装设接地刀闸。
屋内配电装置间隔内的硬导体及接地线上，应留有接触面和连接端子。
第2.0.4条屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。

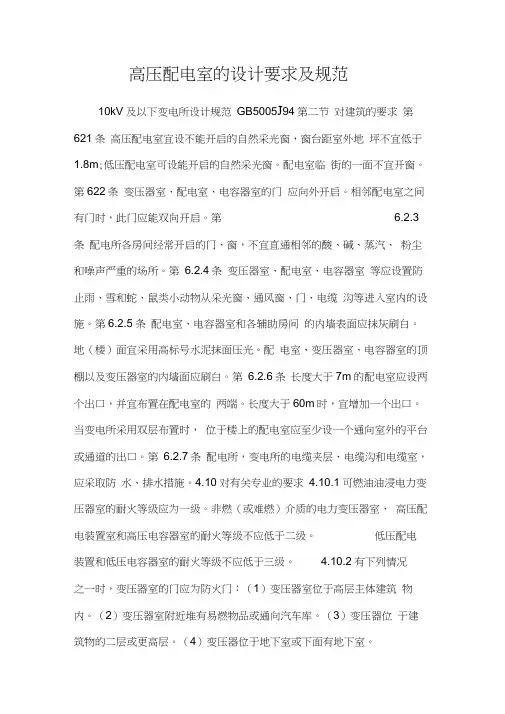

高压配电室的设计要求及规范
高压配电室的设计要求及规范10kV及以下变电所设计规范GB5005J94第二节对建筑的要求第621条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m;低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
第622条变压器室、配电室、电容器室的门应向外开启。
相邻配电室之间有门时，此门应能双向开启。
第 6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。
地（楼）面宜采用高标号水泥抹面压光。
配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。
第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
4.10对有关专业的要求4.10.1可燃油油浸电力变压器室的耐火等级应为一级。
非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。
低压配电装置和低压电容器室的耐火等级不应低于三级。
4.10.2有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。
（2）变压器室附近堆有易燃物品或通向汽车库。
（3）变压器位于建筑物的二层或更高层。
（4）变压器位于地下室或下面有地下室。
（5）变压器室通向配电装置室的门。
（6）变压器室之间的门。
4.10.3 变压器室的通风窗，应采用非燃烧材料。
4.10.4配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30 m,高度宜按不可拆卸部件最大高度加0.30m。
4.10.5有下列情况之一时，油浸变压器室应设置容量为100液压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。
配电室的规范要求
配电室的规范要求配电室是指供电系统中集中供电、接受电能分配、控制、保护及监测等功能的重要场所。
配电室关系到电气安全和保障电能正常传输，要求配电室具备规范的设计、建造和运营管理，满足电力工程标准和安全生产要求，确保电气设备运行的安全性、可靠性和稳定性。
一、设计要求1. 配电室的位置和建筑配电室应建在离电源、负荷近的地方，方便供电和管理。
如果需要计算机隔离，还需要进行地下隧道连接。
建筑中的房间应根据实际需要分区，保证空间布局合理，确保环境良好，避免高温、潮湿等问题。
2. 建筑和电气设备选材建筑和电气设备要选择耐高温、耐腐蚀、不可燃、不透磁等合适材料，保证其性能稳定，操作安全。
建筑要有防火、声音隔离、排气、排水系统等设施。
3. 配电室接地建筑接地是防止人身触电以及保护电气设备的关键措施。
配电室接地应满足防雷、防静电等防护要求。
接地要按照国家电气规范或设计要求，借助专业工具检测，确保接地电阻符合标准。
4. 建筑物泄漏电流保护配电室内部的电器设备如果积累过多的泄漏电流，就容易造成接地电阻升高，甚至导致人身触电等危险情况。
因此，设计时应该考虑到配电室的电器设备参数、数量和电气负荷等，然后选择适合的泄漏电流保护开关等设备，保障使用的可靠性。
二、施工要求1. 作业场地清洁平整施工现场应严格管理，干净整洁，清理掉累积的灰尘、垃圾等物品，保持通道畅通，避免工作时跌倒的危险。
2. 作业人员着装俗话说常言道：工具不如工人重要。
工作人员在进入施工现场前要穿上防静电服、绝缘鞋、安全帽、防护手套等手段。
在施工完成后要进行绝缘性和泄漏电流的检查和测试。
3. 施工人员技术水平要求施工人员要有扎实的电气技术知识和实践经验，熟悉现场的电气设备和线路。
在操作时应注意安全，保持专业技能要求，确保按照坚定的技术法规施工。
三、运维要求1. 现场排查配电室电气要求进行定期维护和排障，保障设备正常运行。
电气设备需要经常巡视，发现隐患及时处理，不能干扰供电运行。
配电室设计规范和要求
配电室设计规范和要求配电室是电力系统中的一个关键部分，它负责接收、配送和控制电能。
为确保人身安全和电力系统的正常运行，配电室应按照相关的设计规范和要求进行设计。
首先，配电室的设计应符合国家电力行业的相关规范和标准，如《建筑电气设计规范》、《电站设计规范》等。
这些规范主要涵盖了以下要求：1. 安全性要求：配电室的设计应满足安全防护的基本要求，包括电气安全、防火安全和防爆安全。
例如，配电室内的设备应采用防火、防爆材料，配电室应设计有足够的防火墙和防火门。
2. 进出通道要求：配电室应设计合理的进出通道，以确保人员和设备顺利进出并进行必要的维护和检修。
进出通道的宽度要满足消防通道的要求，并应设置安全防护设施，如防火门和防火墙。
3. 绝缘与接地：配电室内的电气设备和线路应有良好的绝缘和接地保护。
设备和线路应采用符合国家标准的绝缘材料，并设有必要的接地装置，以确保人身安全和电力系统的稳定运行。
4. 通风与温度控制：配电室内应有良好的通风装置和温度控制设备，以确保设备的正常运行。
通风装置应满足国家相关标准的要求，温度控制设备应能够及时调节室内温度，避免设备过热。
5. 电缆间距要求：配电室内电缆的敷设应符合安全要求，电缆之间的间距应满足国家相关标准的要求，以避免电缆之间的相互干扰和发生短路等事故。
6. 照明要求：配电室内应有良好的照明设施，以确保人员在操作时有足够的光线。
照明设施应满足国家相关标准的要求，并应采用防爆型照明设备。
除了以上的基本要求，配电室的设计还应根据具体情况考虑以下几个方面：1. 功能布局：根据配电设备的种类和数量，合理规划配电室内的设备布局，以便于设备的运行和维护。
例如，配电室应设有清晰的标示和标识，方便人员辨认设备和线路。
2. 设备选择：根据实际需求选择合适的配电设备和线缆，严格按照标准进行采购和安装。
设备和线缆的质量应达到国家相关标准的要求，并应有完整的产品证明文件。
3. 避雷与接地：根据配电室周围的环境和避雷要求，合理设计和安装避雷装置和接地系统，以保护配电室和电力设备免受直接或间接雷击侵害。

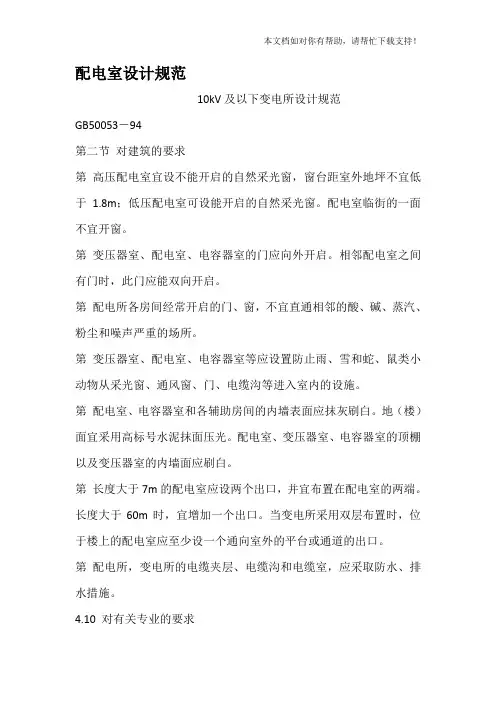

配电室设计规范
配电室设计规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于 1.8m；低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
第变压器室、配电室、电容器室的门应向外开启。
相邻配电室之间有门时，此门应能双向开启。
第配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
第变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
第配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。
地（楼）面宜采用高标号水泥抹面压光。
配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。
第长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
第配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
4.10 对有关专业的要求4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。
非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。
低压配电装置和低压电容器室的耐火等级不应低于三级。
4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。
（2）变压器室附近堆有易燃物品或通向汽车库。
（3）变压器位于建筑物的二层或更高层。
（4）变压器位于地下室或下面有地下室。
（5）变压器室通向配电装置室的门。
（6）变压器室之间的门。
4.10.3 变压器室的通风窗，应采用非燃烧材料。
4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。
4.10.5 有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。
高压配电室设计规范
高压配电室设计规范高压配电室是电力系统中重要的设施，其设计规范严格要求，旨在保障设施的安全、可靠运行。
以下是高压配电室设计规范的一些重要内容：1. 设计选址：高压配电室应选址在安全、便利的位置，远离易燃物、易爆物和有害化学物质的存放场所，且独立于其他建筑物。
同时要考虑易于维修、运输和漏电的排放等因素。
2. 建筑结构：高压配电室的建筑结构应符合相关建筑规范，能够承受设备和设施的重量，并具有必要的防火、防爆性能。
建筑材料应选用耐火、耐腐蚀的材料，如钢结构或钢筋混凝土。
3. 排布布局：高压配电室应设有合理的起居、工作区域和通道，设备和设施布局应充分考虑操作人员的安全和便利。
设备之间的间距和通道宽度应满足操作、维修和救援的需要。
4. 电气设备：高压配电室内的电气设备应符合国家和行业相关标准，如高压开关柜、变压器、断路器等。
设备的选择应考虑电力负荷、运行环境和可靠性等因素。
5. 排风通风：高压配电室应配备适当的排风设施，以保持良好的通风条件，防止设备过热。
排风系统应定期维护和清洁，并具备恰当的防火和防爆措施。
6. 检修区域：高压配电室应设有专门的检修区域，用于维护和检修设备。
检修区域应配置必要的工具、设备和安全防护措施，以确保操作人员的安全。
7. 照明和标识：高压配电室应配备充足的照明设施，以确保操作人员清晰可见，并标明安全警示标识，警示高压电源和危险区域。
标识应符合国家和行业标准。
8. 火灾预防和灭火设施：高压配电室应配置适当的火灾预防和灭火设施，如灭火器、消防栓、烟雾探测器等。
设备定期检查和维护，保证其正常工作。
综上所述，高压配电室设计规范对于建设安全、可靠的配电系统至关重要。
设计师应遵循相关规范和标准，并根据实际情况进行合理布局和配置，以确保人员和设备的安全运行。
高压配电室设计规范
高压配电室设计规范高压配电室是供电系统的重要部分，其设计规范对于保障供电系统的安全运行至关重要。
下面是一些高压配电室设计规范的要点，总结如下：1. 设计依据：高压配电室的设计应符合国家电工代码及相关标准，如《电气装置标准》、《电线电缆安装工程施工质量验收规范》等。
2. 布置与布线：高压配电室应具备合理的布置与布线，确保各设备之间的距离满足安全要求，避免相互干扰。
设备的布置应考虑通风和维修要求，便于操作与维护。
3. 安全出口：高压配电室应设置足够数量的安全出口，并标明明显的位置标识，确保人员在紧急情况下能够快速逃生。
4. 环境条件：高压配电室的设计应考虑环境条件，包括温度、湿度、尘土、腐蚀性气体等因素，确保设备的正常运行。
5. 通风与散热：高压配电室应具备良好的通风与散热条件，以保持设备工作的正常温度。
通风系统应采用可靠的风机设备，并设有防火墙和防爆门。
6. 接地系统：高压配电室的接地系统应符合国家标准，在保证设备安全运行的同时，避免由于接地导致的潜在危险。
7. 防雷与过电压保护：高压配电室应设有合适的防雷与过电压保护设备，以防止因雷击或过电压而对设备造成损坏。
8. 继电保护及自动化系统：高压配电室应配置继电保护和自动化系统，确保系统的安全可靠运行。
9. 动力与照明：高压配电室应设置稳定的动力来源和良好的照明设备，以满足设备运行和人员操作的需求。
10. 定期维护与检修：高压配电室在投入使用后应定期进行维护与检修，保持设备的正常运行状态。
总之，高压配电室设计规范的目的是确保供电系统的安全、稳定运行，减少事故发生的可能性。
设计人员应根据实际情况和相关标准进行综合考虑，细致周全地设计高压配电室。
同时，使用过程中也应严格按照设计规范进行操作和维护，以提高供电系统的可靠性和安全性。
10kV配电房设计要求
10kV 配电房设计相关要求10kV 配电房是供配电系统中的一个重要环节，其设计的优劣对终端用户用电质量造成极大影响。
本文对10kV 配电房的设计规范及存在的问题进行探讨，共同交流以便提高。
一、配电房的优点1.变压器装于室内，不受日晒雨淋等自然因素的影响，防止坏人破坏和偷盗变压器铜心，用户放心，可延长变压器使用寿命，且有防老鼠人内造成电气事故的功能。
2.用户计费总表装于室内，上锁交由供电部门直接管理，用户无法入内，只能维护管理装于室外各分路的计费分表。
3. 高压. 低压均采用架空线，成本低，易安装，维护检修方便，易发现和排除故障，线路对地距离符合规程规范要求。
二、10kV配电房设计规范1.配电房的位置应靠近用电负荷中心，设置在尘埃少.腐蚀介质少. 干燥和震动轻微的地方，并宜适当留有发展余地。
2.配电房的布置必须遵循安全.可靠. 适用和经济等原则，并应便于安装.操作. 搬运.检修. 试验和监测。
3.配电房内除本室需用的管道外，不应有其它的管道通过。
室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接；配电屏的上方不应敷设管道。
4.落地式配电箱的底部宜抬咼，室内宜咼出地面50mn以上，室外应高出地面200mn以上。
底座周围应采取封闭措施，并应能防止鼠. 蛇类等小动物进入箱内。
5.同一配电房内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。
6.成排布置的配电屏，其长度超6m时，屏后通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时其间尚应增加出口。
7.配电房屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级。
8.配电房长度超过7 米时，应设两个出口，宜布置在配电房的两端。
当配电房为楼上楼下两部分布置时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口。
配电房的门均应向外开启，但通向高压配电室的门应为双向开启门。
9.配电房的顶棚. 墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。
高低压配电房设计要求
高低压配电房设计要求高低压配电房是电力系统中的重要环节，其设计要求直接关系到电力系统的安全运行。
下面将详细介绍高低压配电房设计的要求。
1. 安全性要求高低压配电房的设计首要考虑的是安全性要求。
在设计中应该遵循国家相关标准和规范，确保配电房的结构、设备和电源装置的安全可靠。
同时，应采取适当的措施保护人员免受电击、火灾等危险。
为了防止事故发生，配电房应设置有效的防护措施，如防火墙、安全出口、紧急停电装置等。
2. 空间布局要求高低压配电房的空间布局要合理，方便设备的安装、运维和检修。
应根据配电系统的规模和功能，合理划分配电房的不同区域，如高压区、低压区、控制区、维修区等。
各区域之间应有明确的分隔，同时应设置足够的通道和工作空间，以确保人员的安全和设备的正常运行。
3. 设备选型要求配电房的设备选型要满足电力系统的要求，包括高压开关设备、低压开关设备、变压器、电缆等。
设备的选型应考虑其额定电流、额定电压、断路能力等技术指标，以及可靠性、安全性、维护性和经济性等综合因素。
同时，应根据电力负荷的需求和未来的扩展空间，合理确定设备的数量和容量。
4. 电缆敷设要求配电房中的电缆敷设要符合相关标准和规范。
电缆的敷设应尽量避免交叉和重叠，以减少电磁干扰和故障的可能性。
电缆的固定和支架的选择应牢固可靠，以防止电缆松动或振动。
此外，电缆的敷设要保持良好的通风和散热条件，以防止电缆过热损坏。
5. 接地系统要求配电房的接地系统是保证电力系统正常运行的重要组成部分。
接地系统的设计应满足电力系统的要求，确保可靠接地，以保护人员免受电击和设备免受过电压的影响。
接地电阻应符合规定的范围，接地网的布置应合理，接地电阻测量应定期进行。
6. 温度和湿度控制要求配电房中的设备和电气元件对温度和湿度有一定的要求。
应采取适当的措施，如通风、空调等，控制配电房的温度和湿度在合理范围内，以确保设备的正常运行和寿命的延长。
7. 照明和消防设施要求配电房应设置足够的照明设施，以确保人员在配电房内的安全操作。
高压配电室的设计要求及规范
高压配电室的设计要求及规范一、设计要求1.安全可靠：高压配电室的设计必须符合国家电力行业的相关标准，确保其在正常运行和突发情况下的安全可靠性。
2.合理布局：高压配电室的布局应科学合理，设备之间的距离应满足安全操作和维护要求，设备之间的通道宽度应符合工作人员的进出要求。
3.保护措施：高压配电室应设有完备的保护措施，如火灾报警系统、漏电保护装置、过负荷保护装置等，以确保人员和设备的安全。
4.环境适应：高压配电室的设计应适应当地的环境条件，如气候、潮湿度等，保证设备的正常运行。
5.便捷操作：高压配电室内的设备应设置合理、布局合理，方便操作和维护人员进行操作和维护。
6.灵活性：高压配电室的设计应具备一定的灵活性，以适应未来的供电系统扩容和改造需求。
二、设计规范1.电气安全规范：高压配电室的设计要按照《电气安全规范》进行，确保设备的安全使用和维护。
2.电源接地：高压配电室的电源接地需满足国家电力行业的相关规范，确保设备与地之间的电位差在安全范围内。
3.设备安装规范：高压配电室内的设备安装要按照相关规范进行，确保设备的密封性和可靠性。
4.通风规范：高压配电室内的通风设备及通风口要按照国家电力行业规范进行设计和安装，保证配电室内的空气流通和散热效果。
5.防火规范：高压配电室的材料、设备及布线要符合相应的防火规范，防止发生火灾，保障人员和设备的安全。
6.操作空间规范：高压配电室内的操作空间、工作通道要满足相关规范要求，保证操作人员的安全和便捷。
7.照明规范：高压配电室内的照明设施要满足相关规范，以提供充足、适宜的照明条件。
8.抗震规范：高压配电室的设计要符合抗震要求，确保地震时设备的安全。
综上所述，高压配电室的设计要求及规范包括安全可靠、合理布局、保护措施、环境适应、便捷操作、灵活性等方面。
设计人员应按照相关规范进行设计，确保高压配电室的正常运行和安全可靠性。
