zd6型电动转辙机道岔控制电路工作原理
zd6型电动转辙机道岔控制电路工作原理
ZD6型电动转辙机道岔控制电路是一种常见的道岔控制装置，主要用
于铁路交通的信号控制系统中。
该电路具有快速、准确、可靠的特点，可有效控制电动转辙机的运作，以确保铁路交通的安全和顺畅。
ZD6型电动转辙机道岔控制电路由以下几个主要部分组成：电源部分、控制逻辑电路、触发器和输出部分。
首先，电源部分为整个电路提供必要的电能，一般需要使用交流电源
或直流电源。
然后，控制逻辑电路接收来自信号控制中心的信号，经
过处理后将控制信号传递给触发器进行触发。
触发器接收到控制信号后，将其转换成电脉冲信号，并将其传递到输出部分控制电动转辙机
的反转。
在使用过程中，当控制逻辑电路接收到信号控制中心发来的命令时，
将根据信号的指令进行处理，并将处理后的信息传递给触发器。
触发
器接受到控制信号后将产生一个电脉冲信号，并将其发送到输出部分。
输出部分通过电磁力作用控制电动转辙机道岔的反转，直到道岔位置
处于指定的状态为止。
当路径状态发生变化时，ZD6型电动转辙机道
岔控制电路会自动监测和调整电路的运作，以确保道岔在安全的范围
内运作。
总之，ZD6型电动转辙机道岔控制电路是一种高效、可靠的控制设备，可保证铁路交通的安全和顺畅。
通过精确的控制和监测机制，该电路
能够快速、准确地响应信号控制中心的指令，并控制电动转辙机的反转，使道岔在合适的位置运作，从而确保路段的运行安全和高效性。

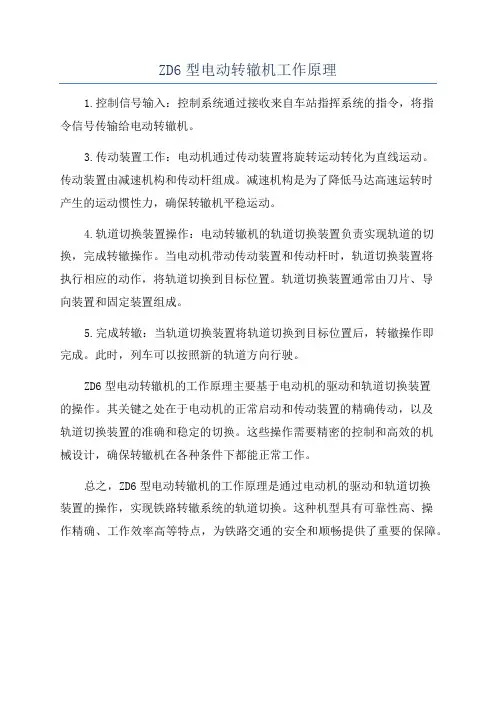

ZD6型电动转辙机工作原理
ZD6型电动转辙机工作原理
1.控制信号输入：控制系统通过接收来自车站指挥系统的指令，将指
令信号传输给电动转辙机。
3.传动装置工作：电动机通过传动装置将旋转运动转化为直线运动。
传动装置由减速机构和传动杆组成。
减速机构是为了降低马达高速运转时
产生的运动惯性力，确保转辙机平稳运动。
4.轨道切换装置操作：电动转辙机的轨道切换装置负责实现轨道的切换，完成转辙操作。
当电动机带动传动装置和传动杆时，轨道切换装置将
执行相应的动作，将轨道切换到目标位置。
轨道切换装置通常由刀片、导
向装置和固定装置组成。
5.完成转辙：当轨道切换装置将轨道切换到目标位置后，转辙操作即
完成。
此时，列车可以按照新的轨道方向行驶。
ZD6型电动转辙机的工作原理主要基于电动机的驱动和轨道切换装置
的操作。
其关键之处在于电动机的正常启动和传动装置的精确传动，以及
轨道切换装置的准确和稳定的切换。
这些操作需要精密的控制和高效的机
械设计，确保转辙机在各种条件下都能正常工作。
总之，ZD6型电动转辙机的工作原理是通过电动机的驱动和轨道切换
装置的操作，实现铁路转辙系统的轨道切换。
这种机型具有可靠性高、操
作精确、工作效率高等特点，为铁路交通的安全和顺畅提供了重要的保障。
ZD6型电动转辙机控制及表示电路
ZD6电动转辙机工作原理
ZD6电动转辙机控制电路
ZD6转辙机启动电路 ZD6转辙机表示电路
ZD6电动转辙机工作原理
一、ZD6电动转辙机启动电路 1. 道岔启动电路的技术要求:
(1)道岔区段有车占用，或道岔区段轨道电路发生故障时，该区段内道岔不能转换。对道岔的此种锁闭称 为区段锁闭。
设：道岔原在定位 则有1DQJ↓、2DQJ↑（定位 吸起）；
自动开闭器第三排接通、第一排接通
ZD6电动转辙机工作原理
一、ZD6电动转辙机启动电路 4. 道岔启动电路工作原理
现需完成：由定位转向反位 若进路式操纵：由FCJ↑沟通 若单独操纵时：由CAJ ↑沟通 ①1DQJ的励磁电路：（向反 位转）
KZ—CA63—SJ82—1DQJ3-4—2DQJ141-142—AJ13—FCJ62—KF（进路式）
ZD6电动转辙机工作原理
一、ZD6电动转辙机启动电路 5. 道岔启动电路分析 ➢ 在1DQJ的励磁电路中检查了SJ↑条
件，实现技术条件 （1）有车不能转 （2）锁闭不能转 ➢ 道岔启动后，1DQJ自闭，脱离了SJ
的条件，此时即使有车占用，道岔 不会停转，转换到底。2DQJ转极后 ，其有极接点不会变动，使电机向 一个方向转换到底，直到自动开闭 器动作切断其电机电路为止，实现 要转转到底。
ZD6电动转辙机工作原理
二、ZD6电动转辙机表示电路 1. 道岔表示电路组成 （1）联锁条件使用道岔表示条件时， 必须用↑表示位置，不允许用↓表示 位置。实现断线防护）即DBJ↑表示道 岔在定位状态，FBJ↑表示道岔在反位 状态。 （2）外线混线时，必须保证DBJ、FBJ 不会错误吸起。采用偏极继电器。（ 混线防护）。 （3）在道岔转换或发生挤岔、停电、 断线等故障时，应保证DBJ、FBJ均落 下。
ZD6型转辙机讲义
第二节
ZD6系列电动转辙机
一、ZD6型转辙机 1、结构
电机内各装置的作用： (1)电动机：为转辙机提供动力，采用直流串激电动机 (2)减速器：降低转速以换取足够的转矩，并完成传动。由第一级齿 轮、第二级行星传动式减速器组成。 (3)摩擦联结器： 用弹簧和摩擦制动板，组成输出轴与主轴之间的摩 擦连接，以防止尖轨受阻时损坏机件。 (4)主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由 锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆 带动尖轨运动，并完成锁闭作用。 (5)动作杆：与齿条块之间用挤切削相连，正常动作时，齿条块带动 动作杆，挤岔时，挤切削折断，动作杆与齿条块分离，避免机件 损坏。
ZD6-D单动道岔电路图
道岔 启动电路技术条件
• • • • • • 有车不能动； 锁闭不能动； 不动就不动； 一转转到底； 遇阻往回转； 转完断电源。
• • •
•
道岔区段有车占用时，DGJ落下，DGJF落下，SJ落下， 使得1DQJ无法励磁，道岔没有电源不能启动。 进路锁闭时，1LJ、2LJ落下，SJ落下，同理使得1DQJ 不能吸起。 因为动作电机的整个回路也就是1DQJ的自闭电路，当 整个回路发生断路或者别的原因，1DQJ经过极其短暂 的缓放落下，没有第二次的指令操作，是不可能再次励 磁的。 因为动作电机的整个回路中没有接入DJ的前接点和CA 及操纵继电器的接点，当道岔启动后，1DQJ自闭了， 无论此时是否有车错误驶入该区段，道岔都将一如既往 的转到底。
二、对转辙机的基本要求
1、足够的拉力，以带动尖轨作直线往返运动；当尖轨受阻不 能运动到底时，应随时通过操纵使尖轨回复原位。 2、作为 锁闭装置，当尖轨与基本轨不密贴时，不应进行锁闭，一旦 锁闭，应保证道岔不因列车通过的震动而错误解锁。 3、作 为监督装置，应正确反映道岔的状态。 4、道岔被挤后，在 未修复之前不应再使道岔转换。

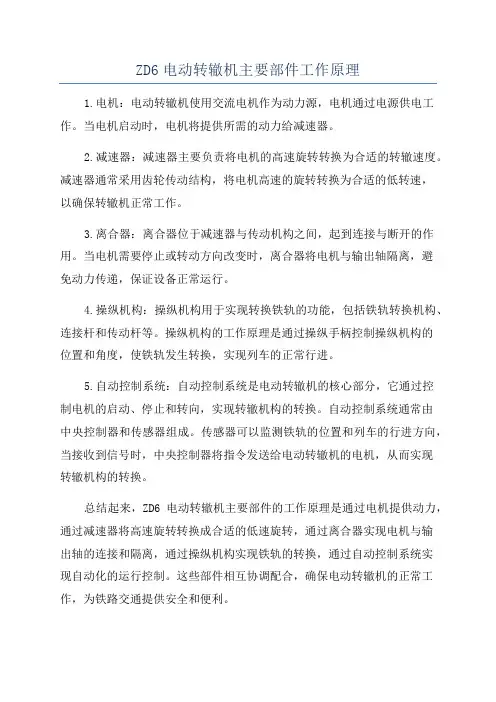

ZD6电动转辙机主要部件工作原理
ZD6电动转辙机主要部件工作原理
1.电机：电动转辙机使用交流电机作为动力源，电机通过电源供电工作。
当电机启动时，电机将提供所需的动力给减速器。
2.减速器：减速器主要负责将电机的高速旋转转换为合适的转辙速度。
减速器通常采用齿轮传动结构，将电机高速的旋转转换为合适的低转速，
以确保转辙机正常工作。
3.离合器：离合器位于减速器与传动机构之间，起到连接与断开的作用。
当电机需要停止或转动方向改变时，离合器将电机与输出轴隔离，避
免动力传递，保证设备正常运行。
4.操纵机构：操纵机构用于实现转换铁轨的功能，包括铁轨转换机构、连接杆和传动杆等。
操纵机构的工作原理是通过操纵手柄控制操纵机构的
位置和角度，使铁轨发生转换，实现列车的正常行进。
5.自动控制系统：自动控制系统是电动转辙机的核心部分，它通过控
制电机的启动、停止和转向，实现转辙机构的转换。
自动控制系统通常由
中央控制器和传感器组成。
传感器可以监测铁轨的位置和列车的行进方向，当接收到信号时，中央控制器将指令发送给电动转辙机的电机，从而实现
转辙机构的转换。
总结起来，ZD6电动转辙机主要部件的工作原理是通过电机提供动力，通过减速器将高速旋转转换成合适的低速旋转，通过离合器实现电机与输
出轴的连接和隔离，通过操纵机构实现铁轨的转换，通过自动控制系统实
现自动化的运行控制。
这些部件相互协调配合，确保电动转辙机的正常工作，为铁路交通提供安全和便利。
第二节 ZD6系列电动转辙机解析
ZD6型直流电动转辙机一、ZD6-D型转辙机1、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动。
由第一级齿轮、第二级行星传动式减速器组成。
摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。
主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。
动作杆：与齿条块之间用挤切销相连，正常动作时，齿条块带动动作杆，挤岔时，挤切销折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。
随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。
挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。
移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。
自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。
安全接点:（遮断开关）用来保证维修安全。
外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。
2、ZD6---D型转辙机各主要部件及作用（1）电动机要求具有足够的功率，以获得必要的转矩和转速。
电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。
同时，道岔需要定反位转换，要求电动机能够逆转。
通过改变定子绕组中或电枢（转子）中的电流的方向来实现。
两个定子绕组通过公共端子分别与转子的绕组串联。
额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。
电机接线图（2）、减速器为了得到足够的转矩要求将电机的高速旋转降下来。
其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。
ZD6型电动转辙机控制及表示电路
ZD6电动转辙机工作原理
一、ZD6电动转辙机启动电路 4. 道岔启动电路工作原理 若因故要求道岔向回转： （单独操纵）按下CA→CAJ↑ ，同时按下ZDA→ZDJ↑→KFZDJ有电
使1DQJ↑→2DQJ转极定位吸 起→1DQJ自闭→接通X1线 →41-42→ 电机1-3-4→0506→X4→1DQJ22→2DQJ122→R D1 1-2→DF220
ZD6电动转辙机工作原理
一、ZD6电动转辙机启动电路 2. 道岔启动电路控制方式: 道岔启动分为两种单独操纵和办理进路 式操纵。
单独操纵时：CAJ励磁，和ZDJ或ZFJ吸 起使条件电源有电；（单操式）
办理进路时：DCJ或FCJ吸起，送入KF电 源。（进路式）
ZD6电动转辙机工作原理
一、ZD6电动转辙机启动电路 3. 道岔启动电路构成
AJ12—KF-ZFJ（单操式）
此时1DQJ↑
ZD6电动转辙机工作原理
一、ZD6电动转辙机启动电路 4. 道岔启动电路工作原理
现需完成：由定位转向反位 若进路式操纵：由FCJ↑沟通 若单独操纵时：由CAJ ↑沟通 ②2DQJ转极电路：（反位打落 ）
KZ—1DQJ42—2DQJ2-1—AJ13—FCJ62—KF（进路式） AJ12—KF-ZFJ（单操式）
