交换机的端口配置和管理
交换机的端口配置与管理.pdf

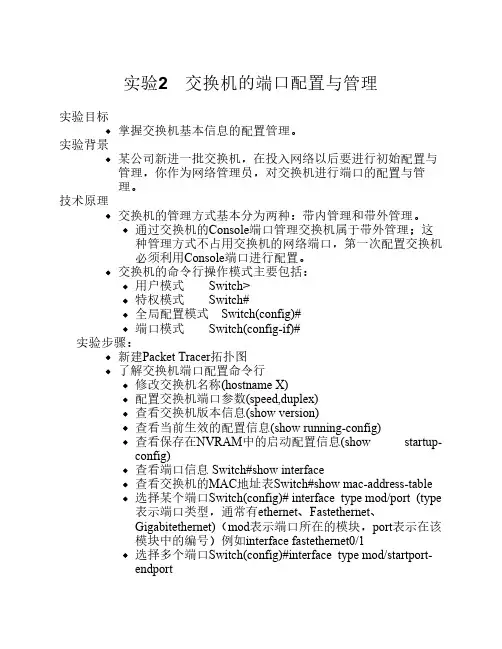

实验2 交换机的端口配置与管理实验目标掌握交换机基本信息的配置管理。
实验背景某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行端口的配置与管理。
技术原理交换机的管理方式基本分为两种：带内管理和带外管理。
通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
交换机的命令行操作模式主要包括：用户模式 Switch>特权模式 Switch#全局配置模式 Switch(config)#端口模式 Switch(config-if)#实验步骤：新建Packet Tracer拓扑图了解交换机端口配置命令行修改交换机名称(hostname X)配置交换机端口参数(speed,duplex)查看交换机版本信息(show version)查看当前生效的配置信息(show running-config)查看保存在NVRAM中的启动配置信息(show startup-config)查看端口信息 Switch#show interface查看交换机的MAC地址表Switch#show mac-address-table选择某个端口Switch(config)# interface type mod/port (type表示端口类型，通常有ethernet、Fastethernet、Gigabitethernet)（mod表示端口所在的模块，port表示在该模块中的编号）例如interface fastethernet0/1选择多个端口Switch(config)#interface type mod/startport-endport设置端口通信速度Switch(config-if)#speed [10/100/auto]设置端口单双工模式Switch(config-if)#duplex[half/full/auto]交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。
交换机配置命令大全
交换机配置命令大全交换机是网络中非常重要的设备，它可以实现局域网内计算机之间的数据传输和通信。
在进行交换机的配置时，我们需要掌握一些基本的配置命令，以确保交换机能够正常运行并满足网络的需求。
下面将介绍一些常用的交换机配置命令，希望对大家有所帮助。
1. 设置交换机的主机名。
在配置交换机之前，我们首先需要设置交换机的主机名，以便在网络中进行识别和管理。
我们可以通过以下命令来设置交换机的主机名：```。
Switch(config)#hostname S1。
```。
这条命令将交换机的主机名设置为S1，您也可以根据实际情况进行修改。
2. 配置交换机的管理IP地址。
为了实现对交换机的远程管理，我们需要为交换机配置一个IP地址。
我们可以通过以下命令来配置交换机的管理IP地址：```。
Switch(config)#interface vlan 1。
Switch(config-if)#ip address 192.168.1.1 255.255.255.0。
Switch(config-if)#no shutdown。
```。
这条命令将VLAN 1接口的IP地址设置为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。
3. 配置交换机端口。
在实际网络中，我们需要对交换机的端口进行配置，以满足不同设备的连接需求。
以下是一些常用的端口配置命令：```。
Switch(config)#interface fastethernet 0/1。
Switch(config-if)#switchport mode access。
Switch(config-if)#switchport access vlan 10。
```。
这条命令将FastEthernet 0/1端口设置为接入模式，并将该端口划分到VLAN 10中。
4. 配置交换机的VLAN。
VLAN是虚拟局域网的缩写，它可以将一个物理局域网划分成多个逻辑上的局域网。
交换机的三种配置方法
交换机的三种配置方法作者：SOHO交换机来源：/交换机的配置是一项技巧性和实践性并重的工作，只有在平时认真总结，才能对交换机进行有效管理，使局域网畅通运行，为用户的信息传递提供最可靠的服务。
下面讲述SOHO 交换机的三种配置方法。
一、使用控制端口配置交换机步骤：1、使用控制端口线将异步串行口与交换机连接，配置超级终端为直接连接，连接端口与控制端口线的物理连接一致2、在windowsxp中，【开始】—【程序】—【附件】—【超级终端】，进入新建连接的“连接描述”窗口3、在“连接窗口”的名称框内输入新建连接名【确定】进入“连接到窗口” 在“连接到使用”一栏选择连接端口(与上的控制端口的物理端口一致)4、对端口(与上的控制端口的物理端口一致)属性进行逐一设置5、完成上述过程后对交换机加电，在配置终端按回车进入交换机配置二、使用telnet配置交换机必备条件：1、作为模拟终端的计算机与交换机都必须与网络连通，他们之间能通过网络进行通信2、计算机必须有访问交换机的权限3、交换机必须预先配置好设备管理地址，包括ip地址子网掩码和缺省路由4.交换机必须预先配置好控制远程登录的密码步骤：进入“运行”窗口输入“telnet”命令（格式为：telnet交换机的设备管理地址）三、使用浏览器配置交换机必备条件；1、在用于配置的计算机和被管理的交换机上都已经配置好ip地址，他们之间能够通过网络进行通信2、被管理的交换机必须支持HTTP服务，并已启动该服务3、在用于管理的计算机中必须安装有支持Java的web浏览器，如Internet explorer4.0及以上版本Netscape4.0及以上版本4、在用于管理的计算机上，需要下载并安装Java-plogin5、在被管理的交换机上，需拥有管理权限的用户账号和密码步骤：1、启用交换机的HTTP server2、配置HTTP用户认证方式3、下载安装Java-plogin插件（这个先打开交换机主页依次来就可以）以上就是我了解的一些关于交换机配置的内容，希望能够帮到你。
交换机的配置与管理命令
交换机的配置与管理实验目标●掌握交换机基本信息的配置管理。
实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。
技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。
●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
●通过Telnet、拨号等方式属于带内管理。
●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#基本配置：实验步骤：●新建Packet Tracer拓扑图●了解交换机命令行1、模式切换命令：●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end或者快捷键ctrl+z)2、常用快捷操作命令●帮助信息(如? 、co?、copy?)●命令简写(如conf t)●命令自动补全(Tab)●快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)●Reload重启。
(在特权模式下)3、基本命令●查看交换机信息（show）●设置交换机名称(hostname X)●配置交换机的端口参数（speed 、duplex、优化和启用禁用）实验设备Switch_2960 1台；PC 1台；配置线；PC console端口Switch>enableSwitch#conf tSwitch(config)#hostname XSwitch(config)#interface fa 0/1Switch(config-if)#end使用tab键，命令简写，帮助命令？高级配置：实验步骤：●新建Packet Tracer拓扑图●了解交换机端口配置命令行●修改交换机名称(hostname X)●配置交换机端口参数(speed,duplex)●查看交换机版本信息(show version)●查看当前生效的配置信息(show running-config)●查看保存在NVRAM中的启动配置信息(show startup-config)●查看端口信息Switch#show interface●查看交换机的MAC地址表Switch#show mac-address-table●选择某个端口Switch(config)# interface type mod/port (type表示端口类型，通常有ethernet、Fastethernet、Gigabitethernet)（mod表示端口所在的模块，port表示在该模块中的编号）例如interface fastethernet0/1●选择多个端口Switch(config)#interface type mod/startport-endport●设置端口通信速度Switch(config-if)#speed [10/100/auto]●设置端口单双工模式Switch(config-if)#duplex [half/full/auto]●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。
NETGEAR 交换机的基本管理和端口配置
NETGEAR 交换机的基本管理和端口配置1.实验目的本实验将详细描述Netgear系列交换机常用的基本管理特性的操作和端口配置的方法，主要包括以下内容：1．配置交换机的管理IP地址2．配置交换机的固件升级3．配置交换机的基本端口设置通过以上实验操作，实验者可以学会独立安装及交换机基本设置的能力，并能应用于实际网络环境下，另外，如果你不了解交换机基本的设置，那么将无法实现对交换机做全面和深入的配置，尽管这节内容很简单，但也是最基本和必须掌握的内容。
1.1实验条件要完成实验内容，必须具备以下环境.1．NETGEAR 7000系列交换机（以GSM7328S为例，固件版本7.1.1.7）一台2．NETGEAR增强型智能网管交换机（以GS724AT为例,固件版本3.0.61）一台3．NETGEAR基本智能交换机（以FS726T为例,固件版本1.2.4_35）一台4．NETGEAR智能交换机配置向导软件（SmartWizard_2.05.05）5．NETGEAR简单网管交换机（以JFS524E，GS105E为例）两台6．NETGEAR简单网管交换机管理工具（NETGEAR UM+ Utility V1.2B20）7．TFTP Server软件8．NETGEAR7000系列交换机随机9针串口设置电缆一根，网线数条（正线若干根）9．测试用的个人电脑若干注：如果需要获得NETGEAR公司所有产品的最新软件，请平常及时访问，并请注意每个产品升级的注意事项。
2.实验内容2.1配置交换机的管理IP地址2.1.1规划内部网络的IP在配置交换机的管理IP地址之前，我们应该先根据企业使用的实际情况，预先规划及确定企业内部网络的IP地址，依据因特网域名分配组织IANA组织（Internet Assigned Numbers Authority）规划保留了以下三个IP地址块用于私有网络的使用：10.0.0.0 - 10.255.255.255 （10/8比特前缀）172.16.0.0 - 172.31.255.255 （172.16/12比特前缀）192.168.0.0 - 192.168.255.255 （192.168/16比特前缀）NETGEAR系列交换机缺省的设备管理IP局域网地址分为以下几种类型:7000系列交换机：169.254.100.100 / 255.255.0.0；可以通过DHCP服务器动态分配获得IP地址。
NETGEAR 交换机的基本管理和端口配置
NETGEAR 交换机的基本管理和端口配置1.实验目的本实验将详细描述Netgear系列交换机常用的基本管理特性的操作和端口配置的方法，主要包括以下内容：1．配置交换机的管理IP地址2．配置交换机的固件升级3．配置交换机的基本端口设置通过以上实验操作，实验者可以学会独立安装及交换机基本设置的能力，并能应用于实际网络环境下，另外，如果你不了解交换机基本的设置，那么将无法实现对交换机做全面和深入的配置，尽管这节内容很简单，但也是最基本和必须掌握的内容。
1.1实验条件要完成实验内容，必须具备以下环境.1．NETGEAR 7000系列交换机（以GSM7328S为例，固件版本7.1.1.7）一台2．NETGEAR增强型智能网管交换机（以GS724AT为例,固件版本3.0.61）一台3．NETGEAR基本智能交换机（以FS726T为例,固件版本1.2.4_35）一台4．NETGEAR智能交换机配置向导软件（SmartWizard_2.05.05）5．NETGEAR简单网管交换机（以JFS524E，GS105E为例）两台6．NETGEAR简单网管交换机管理工具（NETGEAR UM+ Utility V1.2B20）7．TFTP Server软件8．NETGEAR7000系列交换机随机9针串口设置电缆一根，网线数条（正线若干根）9．测试用的个人电脑若干注：如果需要获得NETGEAR公司所有产品的最新软件，请平常及时访问，并请注意每个产品升级的注意事项。
2.实验内容2.1配置交换机的管理IP地址2.1.1规划内部网络的IP在配置交换机的管理IP地址之前，我们应该先根据企业使用的实际情况，预先规划及确定企业内部网络的IP地址，依据因特网域名分配组织IANA组织（Internet Assigned Numbers Authority）规划保留了以下三个IP地址块用于私有网络的使用：10.0.0.0 - 10.255.255.255 （10/8比特前缀）172.16.0.0 - 172.31.255.255 （172.16/12比特前缀）192.168.0.0 - 192.168.255.255 （192.168/16比特前缀）NETGEAR系列交换机缺省的设备管理IP局域网地址分为以下几种类型:7000系列交换机：169.254.100.100 / 255.255.0.0；可以通过DHCP服务器动态分配获得IP地址。
82实验一：交换机端口聚合及端口安全配置
计算机网络工程实验
一、交换机端口聚合配置
技术原理
端口聚合（Aggregate-port）又称链路聚合，是指两台交
计 算 机 网 络 工 程
换机之间在物理上将多个端口连接起来，将多条链路聚 合成一条逻辑链路。从而增大链路带宽，解决交换网络 中因带宽引起的网络瓶颈问题。多条物理链路之间能够 相互冗余备份，其中任意一条链路断开，不会影响其他 链路的正常转发数据。 端口聚合遵循IEEE802.3ad协议的标准。
计算机网络工程实验
二、交换机端口安全配置
【背景描述】
你是一个公司的网络管理员，公司要求对网络进行严
计 算 机 网 络 工 程 【实验设备】
格控制。为了防止公司内部用户的IP地址冲突，防止 公司内部的网络攻击和破坏行为。为每一位员工分配 了固定的IP地址，并且限制只允许公司员工主机可以 使用网络，不得随意连接其他主机。例如：某员工分 配的IP地址是172.16.1.55/24，主机MAC地址是00-061B-DE-13-B4。该主机连接在1台2126G上。
计算机网络工程实验
二、交换机端口安全配置
注意事项 1. 交换机端口安全功能只能在ACCESS接口进行配 置 2. 交换机最大连接数限制取值范围是1~128，默认 是128. 3. 交换机最大连接数限制默认的处理方式是 protect。
计 算 机 网 络 工 程
计算机网络工程实验
思考题
1.用Cisco Packet Tracer配置交换机端口聚合
计算机网络工程实验
一、交换机端口聚合配置
【实验拓扑】
计 算 机 网 络 工 程
F0/23 F0/5 F0/24 NIC F0/23 F0/24 F0/5
交换机常见的配置参数
交换机常见的配置参数
交换机常见的配置参数如下：
1、端口配置参数：包括端口速率、双工模式、端口状态（开启/关闭）等。
2、VLAN配置参数：VLAN是一种将局域网（LAN）划分成多个逻辑网络的技术，配置参数包括VLAN ID、VLAN名称、端口所属VLAN等。
3、IP配置参数：包括管理IP地址、默认网关、子网掩码等。
4、用户名和密码：用于登录交换机进行配置和管理。
5、SNMP配置参数：包括SNMP版本、团体名、读/写权限等。
6、端口安全配置参数：包括允许接入的MAC地址、防止MAC地址攻击、防止ARP攻击等。
7、STP配置参数：STP是一种防止网络环路的协议，配置参数包括STP版本、桥ID、路径开销等。
8、QoS配置参数：用于在网络中为某些流量提供优先传输，配置参数包括流量分类、优先级、队列调度等。
9、系统参数：包括交换机名称、时钟同步、系统日志等。
10、端口聚合配置参数：端口聚合可以将多个物理端口捆绑成一个逻辑端口，以增加链路带宽和提高网络可靠性，配置参数包括聚合组ID、端口成员、聚合模式等。
11、协议支持：包括支持的网络协议（如TCP/IP、IPv4/IPv6等）、路由协议（如RIP、OSPF 等）、桥接协议（如STP、RSTP等）等。
12、硬件和软件版本：包括交换机硬件型号、操作系统版本、固件版本等。
1。
局域网组建中的交换机配置与管理技巧
局域网组建中的交换机配置与管理技巧在局域网（LAN）的组建中，交换机是一个至关重要的设备。
它不仅用于连接各个网络设备，还负责数据包的转发和过滤，以实现高效的数据传输和网络管理。
本文将重点介绍局域网中交换机的配置与管理技巧，帮助您更好地搭建和维护一个可靠的网络环境。
一、交换机配置技巧1. 网络拓扑规划在进行交换机配置之前，应该首先进行网络拓扑规划。
根据局域网的规模和需求，确定拓扑结构，包括主干交换机、接入交换机以及终端设备的连接方式。
合理的拓扑规划可以提高网络的可靠性和性能。
2. 网络地址规划为了实现设备之间的通信，需要对局域网进行地址规划。
在配置交换机时，应根据网络拓扑和子网划分，为每个接口分配合适的IP地址。
同时，还需设置默认网关和DNS服务器，以确保网络的正常通信和Internet访问。
3. VLAN划分与配置虚拟局域网（VLAN）的划分可以提高网络的灵活性和安全性。
通过交换机的VLAN配置，可以将不同的终端设备划分到不同的虚拟网络中，实现不同子网间的隔离和管理。
在交换机上创建VLAN，并配置端口的PVID和允许通过的VLAN，可以实现交换机对VLAN的支持。
4. 交换机端口配置在交换机的端口配置中，需要关注端口速率、双工模式和流量控制。
根据需要选择适合的速率和双工模式（如百兆/千兆以太网、全双工/半双工），并开启合适的流量控制机制，以确保数据传输的稳定和顺畅。
5. STP配置生成树协议（Spanning Tree Protocol，STP）是用于消除交换环路的一种协议。
在局域网中，多个交换机之间的连接可能形成环路，导致网络出现广播风暴和数据丢失等问题。
通过在交换机上启用STP，可以自动抑制环路，并选择合适的路径进行数据转发，提高网络的可用性。
二、交换机管理技巧1. 定期备份配置文件交换机的配置文件包含了设备的各项设置和参数，一旦配置丢失或错误，可能导致网络中断或异常。
为了避免这种情况，建议定期备份交换机的配置文件，以备不时之需。
交换机配置方法
交换机配置方法交换机是现代网络中非常重要的设备，它可以实现局域网中不同设备之间的通信和数据传输。
正确的配置可以提高网络的效率和安全性，下面我们来介绍一下交换机的配置方法。
1. 确定网络拓扑结构。
在开始配置交换机之前，首先需要明确网络的拓扑结构，包括各个设备的位置和连接方式。
这可以帮助我们更好地规划交换机的布局和端口的连接。
2. 登录交换机。
使用电脑连接到交换机所在的局域网，并使用浏览器或者终端工具登录交换机的管理界面。
通常情况下，我们需要输入默认的用户名和密码来进行登录。
3. 配置基本信息。
一旦成功登录到交换机的管理界面，我们可以开始配置交换机的基本信息，包括设备名称、管理IP地址、子网掩码、默认网关等。
这些信息可以帮助我们更好地管理和识别交换机。
4. VLAN配置。
虚拟局域网（VLAN）的配置可以帮助我们将网络划分为不同的虚拟网络，提高网络的安全性和管理灵活性。
在交换机的管理界面中，我们可以添加、编辑和删除不同的VLAN，并将端口分配到相应的VLAN中。
5. 端口配置。
对于交换机上的每个端口，我们可以进行一些基本的配置，包括端口速率、双工模式、端口描述等。
这些配置可以根据实际需求进行调整，以满足不同设备的连接要求。
6. STP配置。
生成树协议（STP）可以帮助我们避免网络中的环路，提高网络的稳定性和可靠性。
在交换机的管理界面中，我们可以启用STP，并进行一些基本的STP配置。
7. 安全配置。
为了保护网络的安全，我们可以在交换机上进行一些安全配置，比如MAC地址过滤、端口安全、访问控制列表等。
这些配置可以帮助我们防止未经授权的设备接入网络，提高网络的安全性。
8. 保存配置。
在完成交换机的配置之后，我们需要记得保存配置，以确保配置的持久化。
通常情况下，我们可以在管理界面中找到保存配置的选项，并进行保存操作。
通过以上的配置方法，我们可以更好地管理和优化交换机，提高网络的性能和安全性。
希望以上内容对您有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章交换机的端口配置与管理
实验目标
●掌握交换机基本信息的配置管理。
实验背景
●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理
员，对交换机进行端口的配置与管理。
技术原理
●交换机的管理方式基本分为两种：带内管理和带外管理。
●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交
换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
●交换机的命令行操作模式主要包括：
●用户模式Switch>
●特权模式Switch#
●全局配置模式Switch(config)#
●端口模式Switch(config-if)#
实验步骤：
●新建Packet Tracer拓扑图
●了解交换机端口配置命令行
●修改交换机名称(hostname X)
●配置交换机端口参数(speed,duplex)
●查看交换机版本信息(show version)
●查看当前生效的配置信息(show running-config)
●查看保存在NVRAM中的启动配置信息(show startup-config)
●查看端口信息Switch#show interface
●查看交换机的MAC地址表Switch#show mac-address-table
●选择某个端口Switch(config)# interface type mod/port (type表示端口类型，
通常有ethernet、Fastethernet、Gigabitethernet)（mod表示端口所在的模块，port
表示在该模块中的编号）例如interface fastethernet0/1
●选择多个端口Switch(config)#interface type mod/startport-endport
●设置端口通信速度Switch(config-if)#speed [10/100/auto]
●设置端口单双工模式Switch(config-if)#duplex [half/full/auto]
●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。
●switch(config)# enable password ****** 设置进入特权模式的密码
●switch(config-line)可以设置通过console端口连接设备及Telnet远程登录时所
需的密码；
●switch(config)# line console 0表示配置控制台线路，0是控制台的线路编号。
●switch(config-line)# login 用于打开登录认证功能。
●switch(config-line)# password 5ijsj //设置进入控制台访问的密码
●
若交换机设置为auto以外的具体速度，此时应注意保证通信双方也要有相同的设置值。
注意事项：在配置交换机时，要注意交换机端口的单双工模式的匹配，如果链路一端设置的是全双工，另一端是自动协商，则会造成响应差和高出错率，丢包现象会很严重。
通常两端
设置为相同的模式。
实验设备
Switch_2960 1台；PC 1台；配置线；直通线
PC console端口
Switch>enable
Switch#conf t
Switch(config)#hostname S2960
S2960(config)#interface fa 0/1
S2960(config-if)#speed 100
S2960(config-if)#duplex full
S2960(config-if)#exit
同时将PC的网卡改成全双工模式，100M速率，否则链路不通
S2960(config)#hostname switch
Switch(config)#exit
Switch#show version
Switch#show run
Switch#show interface
Switch#show mac-address-table
Switch#config t
Switch(config)#enable password cisco//激活特权模式密码为cisco Switch(config)#no enable password //取消特权模式密码
Switch(config)#line console 0
Switch(config-line)#password cisco
Switch(config-line)#login
Switch(config-line)#no password//取消密码。
