实验一网络基本操作
实验一TCP/IP协议的安装配置及调试【实验目的】掌握TCP/IP协议在不同操作系统下的安装与配置系统（Windows 下已经安装），初步掌握TCP/IP协议的应用。
掌握WINDOWS 环境常用网络命令的用法，学会使用网络命令查看网络信息，解决网络故障。
【实验要求】掌握TCP/IP配置方法，熟练使用常用的网络命令。
【实验容】1在计算机上配置如下TCP/IP参数：●IP：210.26.96.*(视自己网络分配的IP地址具体决定)●DNS：202.201.48.1、202.201.48.2●Gateway：210.26.96.1●Submask：255.255.0.02学习使用windows环境下常用的网络命令●IP地址与以太网卡硬件地址查看命令: ipconfig●网络连接测试命令：ping●地址解析命令：ARP●文件传输命令:FTP●显示协议及其端口信息和当前的TCP/IP 网络连接：Netstat●控制网络路由表：Route●Tracert：该诊断实用程序将包含不同生存时间(TTL) 值的Internet 控制消息协议(ICMP) 回显数据包发送到目标，以决定到达目标采用的路由。
【实验步骤】1、ipconfig 命令Ipconfig命令应该是最最基础的命令了，主要功能就是显示用户所在主机部的IP协议的配置信息等资料。
它的主要参数有：●all：显示与TCP/IP协议相关的所有细节信息，其中包括测试的主机名、IP地址、子网掩码、节点类型、是否启用IP路由、网卡的物理地址、默认网关等。
●renew all：更新全部适配器的通信配置情况，所有测试重新开始。
●release all：释放全部适配器的通信配置情况。
●renew n：更新第n号适配器的通信配置情况，所有测试重新开始。
例如：C:\>ipconfig，显示如下Windows IP ConfigurationEthernet adapter 本地连接:Connection-specific DNS Suffix . :IP Address. . . . . . . . . . . . : 210.26.96.55Subnet Mask . . . . . . . . . . . : 255.255.255.0Default Gateway . . . . . . . . . : 210.26.96.12、ping命令PING命令是一个在网络中非常重要的并且常用的命令，主要是用来测试网络是否连通。
该命令通过发送一个ICMP（网络控制消息协议）包的回应来看是否和对方连通，一般我们用来测试目标主机是否可以连接，或者可以通过TTL值来判断对方的操作系统的版本。
常用参数说明：-a -t -r使用举例：Ping 计算机名ping wangluo21 //获取计算机IPPing IP地址ping -a 172.16.22.36 //获取计算机名Ping 域名ping 比如你想测试你和IP地址为202.201.48.1的机器是否连通，那么就可以使用这个命令：ping 202.201.48.1，那么如果连通就会有如下返回：C:\>ping 202.201.48.1Pinging 202.201.48.1 with 32 bytes of data:Reply from 202.201.48.1: bytes=32 time<1ms TTL=128……Ping statistics for 202.201.48.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0ms如果不连通的话，就会返回超时：Pinging 202.201.48.1 with 32 bytes of data:Request timed out.…….Ping statistics for 202.201.48.1:Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),那么就证明你和该计算机的网络不通，也许是对方没有上网，或者装了防火墙。
在局域网中，如果是同一个工作组的机器，你可以通过ping对方的机器名称获得对方的IP地址，参数：●-t 可以不间断的向一个机器发送包●-l 包大小参数还能设定发送包的最大值，也就是在黑客技术中的洪水攻击，最大值为65500。
如：C:\>ping 202.201.48.1 -t -l 65500因为加了-t参数，ping命令本身是不会停止的，于是我们就可以使用Ctrl + C来终止该命令。
ping命令还有一些别的参数，请自己参考帮助。
3、Arp命令显示和修改“地址解析协议”(ARP) 所使用的到以太网的IP 或令牌环物理地址翻译表。
该命令只有在安装了TCP/IP 协议之后才可用。
arp -a [inet_addr] [-N [if_addr]]arp -d inet_addr [if_addr]arp -s inet_addr ether_addr [if_addr]参数：●-a（或g）：通过询问TCP/IP 显示当前ARP 项。
如果指定了inet_addr，则只显示指定计算机的IP 和物理地址。
●inet_addr：以加点的十进制标记指定IP 地址。
●-N：显示由if_addr 指定的网络界面ARP 项。
if_addr：指定需要修改其地址转换表接口的IP 地址（如果有的话）。
如果不存在，将使用第一个可适用的接口。
（主机有多个IP地址时）●-d：删除由inet_addr 指定的项。
●-s：在ARP 缓存中添加项，将IP 地址inet_addr 和物理地址ether_addr 关联。
物理地址由以连字符分隔的6 个十六进制字节给定。
使用带点的十进制标记指定IP 地址。
项是永久性的，即在超时到期后项自动从缓存删除。
ether_addr：指定物理地址。
4、Netstat显示协议统计和当前的TCP/IP 网络连接。
该命令只有在安装了TCP/IP 协议后才可以使用。
netstat [-a] [-e] [-n] [-s] [-p protocol] [-r] [interval]参数说明：●-a：显示所有连接和侦听端口。
服务器连接通常不显示。
●-e：显示以太网统计。
该参数可以与-s 选项结合使用。
●-n：以数字格式显示地址和端口号（而不是尝试查找名称）。
●-s：显示每个协议的统计。
默认情况下，显示TCP、UDP、ICMP 和IP 的统计。
●-p ：选项可以用来指定默认的子集。
●-p protocol：显示由protocol 指定的协议的连接；protocol 可以是tcp 或udp。
如果与-s 选项一同使用显示每个协议的统计，protocol 可以是tcp、udp、icmp或ip。
●-r：显示路由表的容。
●Interval：重新显示所选的统计，在每次显示之间暂停interval 秒。
按CTRL+B 停止重新显示统计。
如果省略该参数，netstat 将打印一次当前的配置信息。
5、FTP命令FTP命令是一个文件传输的命令，该命令可以在两台互联的机器之间传送文件，这跟我们常用的FTP软件是一样的，但是我们的软件一般都是GUI(可视)界面的，但它是命令类型的。
格式如下：ftp [-v] [-n] [-i] [-d] [-g] [-s:filename] [-a] [-w:windowsize] [computer]参数解释●-v：禁止显示远程服务器响应。
●-n：禁止自动登录到初始连接。
●-i：多个文件传送时关闭交互提示。
●-d：启用调试、显示在客户端和服务器之间传递的所有ftp 命令。
●-g：禁用文件名组，它允许在本地文件和路径名中使用通配符字符（* 和?）。
-s:filename：指定包含ftp 命令的文本文件；当ftp 启动后，这些命令将自动运行。
该参数中不允许有空格。
使用该开关而不是重定向(> )。
●-a：在捆绑数据连接时使用任何本地接口。
●-w:windowsize：替代默认大小为4096 的传送缓冲区。
●Computer：指定要连接到远程计算机的计算机名或IP 地址。
如果指定，计算机必须是行的最后一个参数。
FTP命令主要是在网上进行文件的传输，它的子命令非常多，我们挑一些主要的来讲。
一般在命令提示符下输入FTP后，就打开如下界面：C:\>ftpftp>那么我们输入的命令都是在"ftp>"后面的，也就是说我们输入ftp命令后，那么我们就进入了FTP的平台，所有的操作都是基于FTP上的。
假如我们要打开一台网络上已经开了FTP服务的服务器，那么我们就可以登陆到该服务器,然后上传/下载文件,有时候我们的权限是只能下载,那么我们就不能上传,这具体要看你有的权限。
假如我们要打开一个FTP服务器,那么我们就可以在FTP平台下输入：open 主机IP 端口例如：ftp>open 192.168.0.39 21，那么就会显示下面的效果：C:\>ftpftp> open 192.168.0.39Connected to 192.168.0.39.220 Serv-U FTP Server v4.2 for WinSock ready...User (192.168.0.39none)):到这里就需要我们输入用户名，如果是对方的服务器是支持匿名的，那么我们就可以输入像ftp之类的用户，如：User (192.168.0.39none)): ftp331 User name okay, please send complete E-mail address as password.Password:‘密码也是输入ftp，那么就会显示登陆成功，如下：Password: ***230-(欢迎你来到FTP192.168.0.39服务器!）230 User logged in, proceed.ftp>显示230就代表代表登陆成功，如果显示别的，比如530，那么就是用户名或密码错误，登陆失败。
登陆后就可以使用一些命令，包括上传/下载，执行外部命令等。
要获得FTP的所有命令，可以键入help命令，它所有命令列表如下：ftp> help我们把常用的命令解释一下：●!：执行一个非FTP平台下的外部命令，如：!cls，那么将清除屏幕。
●delete：删除一个文件，比如在你的当前FTP根目录下有一个dir1.txt的文件，你需要删除它，就输入delete dir1.txt。
网络操作系统基本网络命令实验
网络操作系统基本网络命令实验1实验目的与任务网络操作系统提供了300多条命令供用户使用。
其中有不少命令与网络测试监控和网络故障排查网络服务有关。
本实验的目的是学习常用网络基本测试命令的使用，了解各命令行参数的使用方法和意义。
2 实验原理2.1 网络连接问题的识别和解决一般网络连接问题的症状包括：无法登录、无法访问某些网络资源、无法访问任何资源和网络相应缓慢等。
判断引起问题的原因比较困难，而且不同原因可以引起相似的结果，以下几个问题可以帮助判断故障的原因：–问题发生时用户正在做什么？–在问题发生之前，计算机在正常运行吗？–这个问题以前发生过吗？–用户还遇到过其他问题吗？–最近，安装、删除或重新配置过硬件或软件吗？–在解决该问题的时候，用户或其他人做过改动吗？在进行网络故障查找和修复，修改计算机配置前须注意以下网络相关设置：–客户端的网络配置，包括IP 地址、默认网关的IP 地址和子网掩码–注意那些设置为自动启动模式的服务，但服务没有启动–查看事件日志，以查找在改动配置之前就已经发生了的错误另外，可以利用以下网络操作系统命令进行网络故障排查，常用命令和其网络连接故障排查用途见表4.1所示。
表4.1 常用网络连接故障排查命令2.2 网络性能监测网络操作系统中的网络测试基本命令可以用来作为网络性能监测的基本工具。
网络性能的优劣直接关系到企业在网络上所承载的各项信息服务的效果。
判断网络运行状况常用的标准有：吞吐量（单位：KB/s）、网络延时（单位：毫秒，ms）和丢包百分率。
下面介绍几种利用网络操作系统命令的网络性能的测试方法：1、Ping 命令Ping是测试网络连接状况以及信息包收发状况非常有用的工具，是网络测试最常用的命令。
输入Ping命令，向目标主机(地址)发送一个回送请求数据包，要求目标主机收到请求后给予答复，从而判断本机是否与目标主机(地址)连通，网络的响应时间等。
由上图可见，packets：Lost = 0 <0% loss>，即丢包率为零，表示网络传输正常没有丢失数据；Average = 41ms 表示到达目标主机的平均时间是41毫秒，当这个时间值越小，说明延时越短，网络的速度就越快。
北京交通大学计算机网络综合实验报告
目录第二章．网络设备的基本操作 (1)第三章．网络交换机实验 (5)第四章.路由器基本应用实验 (10)通信工程专业综合试验第一部分计算机网络综合实验第二章网络设备的基本操作与调试实验实验一网络设备的基本操作一、实验感想这个实验主要是利用超级终端配置路由器与交换机，熟悉代码的意义和连线的操作，并为接下来的实验打下基础。
实验整体不难，只要照着书上的步骤做下来就可以完成，再登陆Telent配置路由的时候和用ping检测计算机的连通性的时候考察我们的耐心，需要再出现问题的时候及时发现问题，要查看代码输入时候正确，检查物理地址等等。
二、遇到的问题在超级终端界面有的时候代码输入之后报错，检查后发现< >和[ ]分别代表用户视图和系统视图，需要不断切换才可以。
在Telnet配置路由之前我们需要将之前的配置文件保存，否则第四步保存之后只能保存空白文档，不包含之前三部分配置文件的信息，我们忽略保存之后发现问题。
需要从从第四部分再来一遍，浪费了不少时间。
三、实验目的本实验的目的是掌握在计算机上通过相关的Console接口、网络连接对网络路由器和交换机的基本使用技能，为后续对这些设备的配置管理打下基础。
四、实验内容1.在计算机上实现对网络设备的Console口登录管理。
2.在计算机上使用Telnet终端登录相关设备。
3.掌握网络设备上操作系统及文件操作的基本操作命令使用。
4.使用TFTP服务实现网络设备上文件的上传下载。
五、实验设备H3C MSR20/30系列路由器一台PC机一台Console 串口线一根第5类UTP以太网连接线一根六、实验原理将PC的串口通过标准Console电缆与路由器的Console口连接，将PC的网线与路由器的以太网口连接。
七、实验过程1.实验任务任务一：通过Console登录任务二：使用路由器系统操作及文件操作的基本命令任务三：通过Telnet登录任务四：通过TFTP服务器对路由器数据备份2.实验步骤（1）将实验网络按照规定进行连接（2）打开PC的超级终端并运行，完成一些基本的操作指令，如两种不同操作模式的切换，更换名字，显示当前配置等。
实验一 认识网络分析仪及其基本操作
实验一认识网络分析仪及其基本操作PB11210156 韦俞鸿23系一．实验目的1.了解网络分析仪基本测试原理；2.熟悉网络分析仪的按键，显示界面及其基本操作；3.直观了解终端负载为Open，Short，Load（50 欧姆）的传输线特性。
二．实验要求1.严格按照实验操作规范进行操作，注意安全，不要损坏仪器；2.按照本文档提供的操作步骤完成实验，得到最后结果，并以实验报告的形式提交。
三．实验结果及分析（1）.基本测量设置及显示调整第一次操作图像结果：分析：实验步骤是基于测量的设置和显示调整。
如图所示，我们设置了数据格式为对数幅度格式，故纵轴单位为dB,纵轴显示8格，每格范围0.1dB/div，且设置第六格为参考，即零坐标轴。
横坐标频率范围为100k~1.001GHz，扫描点数为101，可在数据包里查看到相应的101个频率及对应数据。
测量结果Marker1：200MHz->-0.1841dB;Marker2: 650MHz->-0.4059dB;Marker3: 100kHz->0.0111dB。
由于测量值为S22，S22=(Z out-Z0)/(Z out+Z0),所以随着Z out的改变，S22的幅值也会发生改变。
而Z out的变化可能是由于电路本身的影响，故所测量的结果会出现一定的误差。
（2）.终端接Open,Short,Load (50欧姆)的传输线特性结果（Open）：分析：如图所示，三个图分别为开路情况下900M~1GHz的S11的幅度对数图，相位图，及Smith圆图。
由S11=(Z in-Z0)/(Z in+Z0)，可看出，S11的幅度是递减的，相位在970M 之后发生变化，随着频率的变化，则Smith圆图为从Marker1处沿着等r线顺时针旋转。
由于Z L即使是没接负载，也无法做到无穷大，故1点不能达到理想的开路线处。
结果（Short）：分析：短路点，Z in（d）=j*Z0*tan(d*ω/v)；观察到900MHz处的S11的幅度为-0.5840dB 相位为137.57°，改变扫描频率，和Marker频率，可观察到短路线的Smith圆图。
实验一 计算机网络基本操作33
实验一网络基本操作实验一、实验目的1．了解网络协议参数配置2. 熟悉常用网络命令的功能与使用二、实验环境与设备PC机二台，超5类双绞线一米，压线钳一个，RJ-45插头二个，电缆测试仪一个。
三、实验内容1. 查看主机的网络配置2．常用网络命令的使用四、实验步骤任务1：查看主机的网络配置1. 查看网卡右击“我的电脑” 设备管理器，打开“设备管理器”窗口。
单击“网络配置器”，可以看到主机上安装的网卡信息。
双击其中一块网卡，可显示这块网卡的属性信息，如：网卡的生产商，网卡在主机PCI插槽的位置，驱动程序以及网卡地址等信息。
2. 查看计算机的网络配置通常有两种方法查看计算机的网络配置参数。
方法一：查看属性⏹右击“网上邻居”，选择“属性”，打开“网络连接”对话框。
⏹打开“本地连接”的属性对话框，打开“Internet协议（TCP/IP）”属性。
如下图所示。
⏹查看PC机配置的IP地址和子网掩码。
本步骤需要回答的问题是：（1）一台计算机要连接Internet，需要配置哪些Internet协议参数？IP地址，子网掩码，网关，DNS（2）给计算机配置IP地址的2种方法是什么？通过cmd或者编写bat文件正常网络-属性-ip（3）你所使用的计算机是否分配了IP地址？是如何分配的？是自动分配TCP/IP参数通过DHCP来完成。
DHCP全称为动态主机配置协议（Dynamic Host Configuration Protocol），工作于TCP/IP应用层。
该协议由IETF （Internet Engineering Task Force，Internet工程任务组）设计开发，用于自动给客户机分配TCP/IP参数。
方法二：使用ipconfig命令查看（1）在命令提示窗口键入ipconfig；（2）在命令窗口键入ipconfig/all。
本步骤需要观察的内容及回答的问题：（a）你的计算机的IP地址是多少？172.31.84.39（b）与ipconfig的结果相比较，ipconfig/all显示了什么额外的配置信息？主要是多了网络中主机编号和物理网卡地址所有当前的TCP/IP 网络配置值、刷新动态主机配置协议(DHCP) 和域名系统(DNS) 设置（c）你的计算机拥有的是哪一类地址？是私有IP地址还是合法的公网IP地址？它的网络地址是多少？提示：根据子网掩码计算网络地址。
计算机网络实验报告
实验1 以太网组网实验及基本网络命令一、实验目的1.了解网络命令的基本功能2.掌握基本网络命令的使用方法3.掌握使用网络命令观察网络状态的方法二、实验环境1.软件环境：Microsoft Windows 操作系统2.硬件环境：配置网卡的计算机，由IP路由器连接。
三、实验步骤1.安装TCP/IP。
2.手动配置TCP/IP参数。
3.使用ipconfig命令来测试TCP/IP是否安装成功。
4.使用ping命令来验证。
5.学习tracert、netstat、arp、net等命令的功能及使用方法。
1.Ipconfig命令Ipconfig命令可以用来显示本机当前的TCP/IP配置信息。
这些信息一般用来验证TCP/IP 设置是否正确。
常用格式：（1）当使用Ipconfig是不带任何参数选项，那么它为每个已经配置好的接口显示IP地址、子网掩码和默认网关值。
（2）Ipconfig/all。
当使用all选项时，Ipconfig除了显示已配置TCP/IP信息外，还显示内置于本地网卡中的物理地址（MAC）以及主机名等信息。
（3）Ipconfig/release和Ipconfig/renew。
这是两个附加选项，只能在DHCP（动态主机配置协议）服务器租用IP地址的计算机上起作用。
2. Ping命令Ping命令的格式如下：Ping [-t] [-a] [-n count] [-l size] [-f] [-I TTL] [-v TOS] [-r count] [-s count] [[-j host-list]|[-k host-list]] [-w timeout] destination-listPing命令主要参数如下：∙-t：使当前主机不断地向目的主机发送数据，直到按Ctrl+C键中断。
∙-a：将地址解析为计算机名。
∙-n count：发送count 指定的ECHO数据包数，默认值为4 。
∙-l size：发送的数据包的大小。
网络技术基本命令及网卡设置

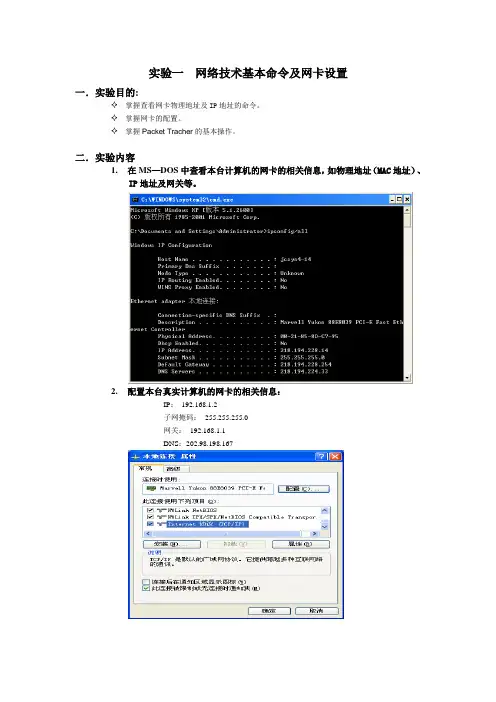

实验一网络技术基本命令及网卡设置
一．实验目的:
✧掌握查看网卡物理地址及IP地址的命令。
✧掌握网卡的配置。
✧掌握Packet Tracher的基本操作。
二．实验内容
1.在MS—DOS中查看本台计算机的网卡的相关信息，如物理地址（MAC地址）、
IP地址及网关等。
2.配置本台真实计算机的网卡的相关信息：
IP：192.168.1.2
子网掩码：255.255.255.0
网关：192.168.1.1
DNS：202.98.198.167
3.认识Packet Tracer 软件
①进入Packet Tracer，熟悉和了解其操作界面；
②在Packet Tracer中利用一台型号为2960 的交换机将2台pc 机互连组建一个小型局域网；
③分别设置pc 机的ip 地址；
④验证pc 机间可以互通。
认识Packet Tracer 软件的实验参考
实验设备
Switch_2960 1 台；PC 2 台；直连线
PC1
IP：192.168.1.2
Submask：255.255.255.0
Gateway：192.168.1.1
PC2
IP：192.168.1.3
Submask：255.255.255.0
Gateway：192.168.1.1
PC1 ping PC2 Reply
PC2 ping PC1 Reply
PC2 ping Gateway Timeout
检查是否通畅：。
实验一路由器基本操作
实验一：路由器基本操作1 学时2 学时2 实验目的● 熟悉路由器的配置方式● 掌握路由器基本配置模式● 掌握路由器基本信息配置● 了解路由器的工作原理3 实验原理路由器（Router）是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。
当数据从一个子网传输到另一个子网时，可通过路由器来完成。
4 实验内容● 路由器几种配置模式之间的切换● 路由器的基本配置● 路由器基本信息查看● 路由器的telnet 配置5 实验环境路由器一台、交换机两台、PC 机一台、Console 线（反转线）一根、学生自带笔记本、正线四根设备连接图如下：6 实验步骤任务一、登录到路由器并熟悉几种配置模式间的切换1）使用Windows 下的“超级终端”登录到路由器使用反转线将路由器的Console 口与计算机的串行口连接在一起，启动Windows 以后，用鼠标单击“开始”---“程序”---“附件”---“通讯”---“超级终端”，参数选择为默认值。
2）熟悉路由器的几种配置模式及切换命令比较路由器在不同模式下的提示符，将正确选项填入下表中：1 262 16192.168.1.0 192.168.2.0模式种类 提示符用户模式特权模式全局配置模式接口配置模式任务二、用路由器互连两个网络1）按照设备连接图搭建网络2）配置路由器Router>enableRouter#config tRouter（config）#interface f0/0 (or 0/1 1/0 1/1)Router（config－if）#ip add 192.168.1.1 255.255.255.0Router（config－if）# no shut (激活路由器以太网口)Router（config－if）#interface f0/1 (or 1/0 1/1)Router（config－if）#ip add 192.168.2.1 255.255.255.0Router（config－if）# no shut (激活路由器以太网口)Router（config－if）#endRouter#sh run（查看配置是否成功）3）主机配置第一组的网段为192.168.1.0，网关为192.168.1.1,交换机连接在路由器的第一个以太口（192.168.1.1）第二组的网段为192.168.2.0, 网关为192.168.2.1，交换机连接在路由器的第二个以太口（192.168.2.1）4）验证网络是否连通从网段为192.168.1.0的某台终端ping网段192.168.2.0的终端，是否ping 通？（ping通说明网络互连成功）7 实验报告要求1）填写任务一2)中的表格2）画出任务二的设备拓扑图、写出路由器、PC机的配置步骤3）结合所学理论知识写出实验结论及分析。
《计算机网络》实验报告
一、实验目的1. 理解计算机网络的基本概念和结构。
2. 掌握网络设备的配置方法，包括交换机、路由器等。
3. 学习网络协议的作用和配置方法，如TCP/IP、DHCP等。
4. 通过实验加深对网络故障诊断和排除能力的培养。
二、实验内容1. 实验环境实验设备：一台PC机、一台交换机、一台路由器、双绞线、网线等。
实验软件：Windows操作系统、网络管理软件等。
2. 实验步骤（1）网络设备连接首先，将PC机通过网线连接到交换机的一个端口上。
然后，将交换机的另一个端口连接到路由器的WAN口。
最后，将路由器的LAN口连接到PC机的另一台交换机上。
（2）网络设备配置①交换机配置进入交换机命令行界面，配置交换机的基本参数，如VLAN ID、IP地址、子网掩码等。
②路由器配置进入路由器命令行界面，配置路由器的接口参数，如WAN口和LAN口的IP地址、子网掩码等。
同时，配置路由协议，如静态路由、动态路由等。
③PC机配置在PC机的网络设置中，将IP地址、子网掩码、默认网关等信息设置为与路由器LAN口相同的参数。
（3）网络测试①测试PC机与交换机之间的连通性在PC机中ping交换机的IP地址，检查PC机是否能够与交换机通信。
②测试PC机与路由器之间的连通性在PC机中ping路由器的IP地址，检查PC机是否能够与路由器通信。
③测试不同VLAN之间的连通性在PC机中ping另一个VLAN中的设备，检查不同VLAN之间的设备是否能够相互通信。
三、实验结果与分析1. 实验结果（1）PC机与交换机之间连通（2）PC机与路由器之间连通（3）不同VLAN之间的设备相互通信2. 实验分析通过本次实验，我们成功搭建了一个简单的计算机网络，并掌握了网络设备的配置方法。
在实验过程中，我们遇到了一些问题，如网络设备之间的连通性、VLAN之间的通信等。
通过查阅资料和调试，我们解决了这些问题，加深了对计算机网络的理解。
四、实验总结1. 通过本次实验，我们了解了计算机网络的基本概念和结构，掌握了网络设备的配置方法。
实验一 制作网线及常用网络配置命令的操作
软件学院计算机网络课程实验报告201 ～201 学年第学期级专业班级：学号：姓名：实验一制作网线及常用网络配置命令的操作一、实验目的1．学会用双绞线制作网线方法2.掌握常用的网络命令的使用3.了解常见网络故障的原因4.掌握常见网络故障诊断方法二、实验内容1．用双绞线制作网线2. IP配置查询命令ipconfig3. 网络连通测试命令ping4. 路由分析诊断命令tracert5. TCP/IP网络连接状态查询命令netstat6. 查询域名信息命令nslookup三、实验环境1.分小组操作2.工具和材料：压线钳，非屏蔽双绞线，RJ-45水晶头，测线仪3.每组交换机一台，PC机若干，直通网线若干四、实验步骤利用双绞线制作网线有EIA/TIA T568A和EIA/TIA T568B两种标准（水晶头有弹簧片一面朝下，开口朝向自己）：EIA/TIA T568A标准接线规定：RJ-45水晶头第1引脚到第8引脚的对应关系如下：常用网络用非屏蔽双绞线（5类线）是4对8芯的双绞线缆，根据连接设备的不同，有两种接线方式：直连线和交叉线。
（1）直连线（连接不同设备）。
实际应用中，一般采用EIA/TIA T568B标准接线。
RJ-45水晶头塑料弹片朝下，金属引脚在上，开口朝向自己，从左到右编号为1～8引脚。
两端接法一致。
1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕也可以采用EIA/TIA T568A标准接线。
（2）交叉线接法当使用双绞线连接两台计算机（同种设备）时，另一端的线序应作相应的调整，即第1、2线和第3、6线对调，制作为交叉线（Crossover Cable）。
例如采用EIA/TIA T568A标准接线，当一端线序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕时，另一端线序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
1.利用双绞线制作网线EIA/TIA T568B标准直接线的制作。
基本网络组建实验报告(3篇)
第1篇实验目的本次实验旨在让学生掌握基本网络组建的原理和方法，包括网络拓扑设计、设备配置、IP地址规划、子网划分以及网络测试等。
通过实际操作，使学生能够将理论知识应用到实际网络环境中，提高网络组建和故障排查的能力。
实验环境1. 硬件设备：路由器2台，交换机2台，PC机5台，网络线缆若干。
2. 软件环境：Windows操作系统，Packet Tracer网络模拟软件。
实验内容一、网络拓扑设计1. 拓扑结构：设计一个简单的星型拓扑结构，包括一个核心交换机和5个边缘PC 机。
2. 网络设备：核心交换机负责连接所有边缘PC机，边缘PC机通过交换机接入核心交换机。
二、设备配置1. 配置核心交换机：- 配置VLAN，为不同部门划分虚拟局域网。
- 配置端口，为每个端口分配VLAN。
- 配置路由，实现不同VLAN之间的通信。
2. 配置边缘交换机：- 配置端口，将端口连接到对应的PC机。
- 配置VLAN，与核心交换机保持一致。
3. 配置PC机：- 配置IP地址、子网掩码和默认网关。
- 配置DNS服务器地址。
三、IP地址规划与子网划分1. IP地址规划：采用192.168.1.0/24网段进行IP地址规划。
2. 子网划分：将192.168.1.0/24划分为两个子网，分别为192.168.1.0/25和192.168.1.128/25。
四、网络测试1. 测试设备连通性：使用ping命令测试PC机与核心交换机、边缘交换机以及其他PC机的连通性。
2. 测试路由功能：使用traceroute命令测试数据包从PC机到目标PC机的路由路径。
3. 测试VLAN功能：测试不同VLAN之间的通信是否正常。
实验步骤1. 搭建网络拓扑：在Packet Tracer中搭建实验拓扑，连接网络设备。
2. 配置设备：按照实验内容，对网络设备进行配置。
3. 规划IP地址与子网划分：规划IP地址，划分子网。
4. 测试网络：进行网络连通性、路由功能和VLAN功能的测试。
