抗震支架设计范围及技术要求

抗震支架设计范围及技术要求

1、工程概况：

工程名称：

工程地址：

建筑面积：

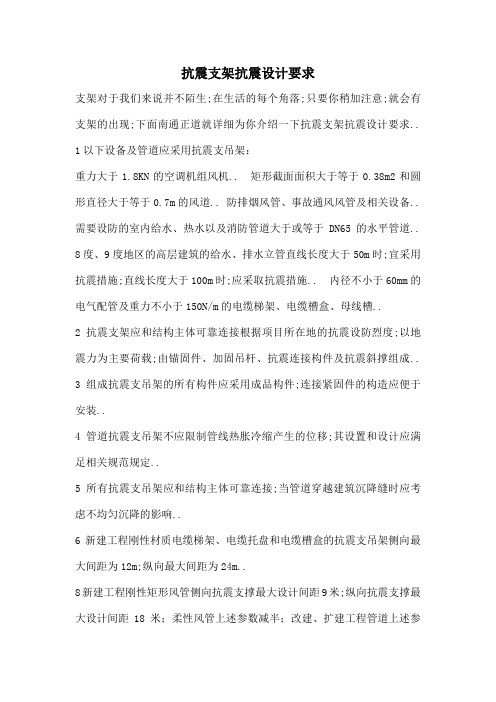

2、设计范围：

A、电气工程

1、设计依据

（1）依据《建筑抗震设计规范》GB50011-2010，3.7.1（强条）非结构构件，包括建筑非结构构件和建筑附属机电设备，自身与结构主体的连接应进行抗震设计；

2、依据《建筑机电工程抗震设计规范》GB50981-2014，1.0.4（强条）抗震设防烈度为7度及7度以上地区的建筑机电工程必须进行抗震设计。

3、专业要求

（1）设计范围：≥DN60的电气配管，重力≥150N/米的电缆桥架、电缆槽盒及母线槽，或重力超过1.8KN的其它设备；

（2）对于重力小于1.8KN的设备或吊杆长度小于300mm的悬吊管道可不进行抗震设计；

（3）8度及以上抗震设防建筑，设备与结构的连接应直接锚固于结构主体，否则应设置防滑构件，由设备厂家根据规范要求计算。

（4）间距要求：刚性管道（金属管道）侧向抗震支吊架间距不得超过12m，纵向抗震支吊架不得超过24m；柔性管道（非金属管道）侧向抗震支吊架间距不得超过6m，纵向抗震支吊架不得超过12m。

4、设计要求

（1）对于重要电力设施应按建筑设防等级提高一度设计，但在8度以上时不再提高；

（2）抗震支吊架初设间距应满足《建筑机电工程抗震设计规范》GB50981-2014第8.2.3条要求，并满足表8.2.3规定；

（3）计算：水平地震力综合系数按《建筑机电工程抗震设计规范》GB50981-2014第8.2.4要求计算，当计算结果不足0.5时取0.5，超过0.5按实际计算值；

（4）抗震节点布置：根据《建筑机电工程抗震设计规范》GB50981-2014第8.3章节要求设置。

5、抗震构件

（1）抗震组件/构件应能承受任意方向的地震作用；

（2）抗震组件/构件应为成品构件，构造形式应便于安装检

验；

（3）抗震组件/构件采用热浸锌防腐，当有绝缘要求时，应采用喷塑工艺；

6、力学验算

（1）抗震构件应具有稳定的力学性能，设计及验算应符合构件的应许设计值；

（2）抗震构件验算指标：承重吊杆长细比≦100；斜撑杆件长细比≦200；锚栓抗拉/抗剪荷载；抗震连接件角度/性能(应许30°- 60°)；

（3）上述计算中荷载最小值为组件最大应许设计值，并满足规范S≦R。

B、采暖及通风空调工程

1、本工程地震设防烈度7级，抗震设防类别为乙类，建筑场地类别为 II类，建筑性质为重大公共建筑，根据《建筑机电工程抗震设计规范》GB50981-2014,需补充设置抗震支吊架的范围：≥DN65的空调水管或重力超过1.8KN的其它设备，截面面积≥

0.38m2或直径大于等于0.7m的空调风管，所有防排烟管道、事故通风管道及其设备。间距要求：刚性管道（金属管道）侧向抗震支吊架间距不得超过12m，纵向抗震支吊架不得超过24m;柔性管道（非金属管道）侧向抗震支吊架间距不得超过6m，纵向不得超

过12m。风管侧向间距不得超过9m，纵向抗震支吊架不得超过18m。抗震支吊架应由专业公司深化设计遵照《建筑机电工程抗震设计规范》深化设计。抗震组件/构件应能承受任意方向的地震作用；应为成品构件，构造形式应便于安装检验；采用热浸锌防腐，当有绝缘要求时，应采用喷塑工艺处理。

C、给排水工程

1、抗震支吊架设置范围：≥DN65的给水管道或重力超过1.8KN 的其它设备。

2、间距要求：刚性管道（金属管道）侧向抗震支吊架间距不得超过12m，纵向抗震支吊架不得超过24m；柔性管道（非金属管道）侧向抗震支吊架间距不得超过6m，纵向不得超过12m。

3、抗震支吊架应由专业公司深化设计,深化设计要求遵照《建筑机电工程抗震设计规范》GB50981-2014。

4、抗震组件/构件应能承受任意方向的地震作用；应为成品构件，构造形式应便于安装检验；采用热浸锌防腐，当有绝缘要求时，应采用喷塑工艺处理。

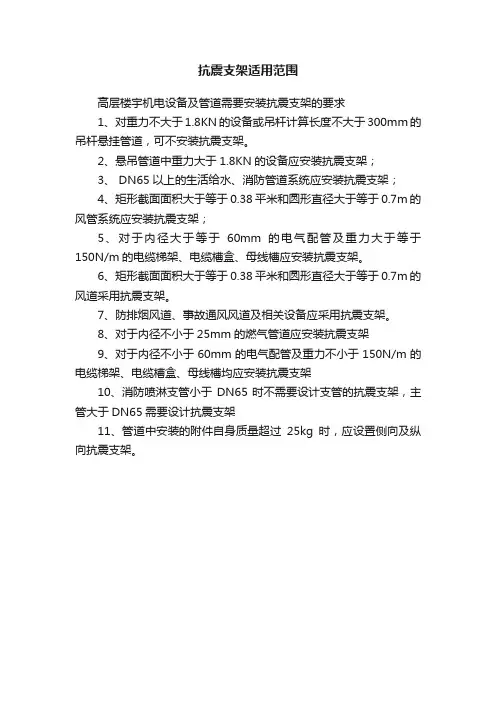

3、成品抗震支吊架设计范围：

3.1生活给水、雨水排水、污水排水管道。

3.2桥架。

3.3风管、采暖管道、空调水管道。

4、成品抗震支吊架设计依据及要求：

4.1建设单位发送的施工蓝图（电子版）

4.2 GB 50981-2014《建筑机电工程抗震设计规范》

4.3 JG/T 202-2007《工程管道用聚氨酯、蛭石绝热材料支吊架》

4.4提供完整的深化设计计算书、深化完成的图纸（包括平面布置图、节点详图、大样图）、设计预算（含工程量及价格等）

4.5若生活给水、污水排水、雨水排水、桥架、采暖管道、空调水管道按图纸和规范要求不用设计时、可不进行深化设计

5、抗震支吊架产品技术要求

5.1 总则

5.1.1说明

本章说明本工程的机电工程抗震系统及其抗震支吊架的规

格和安装所需的各项技术要求。根据《建筑抗震设计规范》

（GB50011-2011）第3.7.1条及第13章和《建筑机电工程抗震设计规范》GB50981-2014的1.0.4条：“抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计”相关要求进行机电工程抗震设计，有提供所有抗震深化方案、力学计算与验算以及现场技术支持的能力的供应商。

5.1.2一般要求

1）.所有送抵工地的抗震支吊架产品均应是全新的成品构件，并着有标示以利辨认不同的规格等级。

2）.所有抗震支吊架在任何情况下均不得采用焊接方法，双拼槽钢应采用激光焊接技术，不可点焊或连接件拼接。

3）.所有抗震支吊架应按深化设计施工图纸安装。

4）.配合施工进度计划，提交有关抗震支吊架的安装资料。

5.1.2 产品供应商要求

1) .产品供应商需有已经完工的三个以上的工程案例。

2). 产品供应商需提供投标产品商标注册证书或制造厂商唯一授权。

5.1.3质量保证
