天线接口标准图文对照版
无线AP、路由、网卡的天线和接口类型荟萃
作者:Amic 日期:2006-04-22
这里指的无线AP、路由、网卡都是指的802.11B和802.11g的设备既2.4G无线局域网所用的设备，简称无线设备，不包括GPRS、CDMA等上网设备。
一、SMA接口的天线。
图1 2 为 SMA的天线端和设备端的实拍图
图3 4 为几种SMA接口的常见天线
SMA的天线接口全称应为 SMA反级性公头（至于为什么这么叫我也不知道反正天线厂家的订单上是这么写的，E文是 SMA RP M) 就是天线接头是内部有螺纹的里面触点是针（无线设备一端是外部有螺纹里面触点是
管）这种接口的无线设备是最最普及的 70% 以上的AP、无线路由和90%以上的PCI接口的无线网卡都是采用这个接口这个接口大小适中手持对讲机等设备也有不少是这个类型但里面的针和管却与无线设备相反的。
采用这个接口的无线AP和无线路由包括了大部分的民用设备。
TP-LINK、 DLINK、西门子、美国网件、COREGA、鹰泰、贝尔金等等品牌只要是天线可拆卸的基本上都用的这个接口。
图4 最上面的天线是PCI网卡和少数AP用的是2dbi的中间的是WET11用的最下边是是西门子2624用的后
二个可能是增益略大没查到资料
SMA的天线接口就应该是SMA，SMA和RP-SMA不同的。
SMA分为很多种，极性方面的差异一个叫“SMA”，另一个叫“RP-SMA”，他们之间的差别就是：
标准的SMA是：“外螺纹＋孔”、“内螺纹＋针”
RP-SMA是：“外螺纹＋针”、“内螺纹＋孔
RP-SMA 还有西门子的2624 ，LINKSYS的WET11，其实真的有高人把市面上的常见的AP的天线接口都列出来，才是真正造福大家的。
我说的SMA天线接口只是泛指。
因为我单位的 350M的集群手台就是标准的SMA接口的。
二、TNC接口的天线。
图1 2 是天线和设备的实拍图
图3 4 是常见的一种TNC接口的天线和 CISOC的备件：5dbi、 9dbi进口增益天线
TNC的天线接口全称应为 TNC反级性公头英文是 TNC RP M ，比SMA要粗些，天线接头的外部与内部触点之间
有一层金属屏蔽最典型的就是网络的老大CISCO和它的子品牌LINKSYS的绝大多数无线设备用这种接口目前发
现例外的是二种无线网桥 WET11和WMP54G 它们是SMA的。
另外对于目前价格较便宜的二种增益天线 5dbi的
全向和 9dbi的定向，都是CISCO的备件，因为CISCO的AP出售时都是不带天线的这点和家用的AP不同。
三、MMCX接口。
MMCX接口多见于 AP和无线路由内置的PCMCIA接口无线网卡，AP和无线路由的发射部分有二种一种是无线网
卡这个卡一般是PCMCIA的（也有是MINIPCI的下面会介绍）如西门子2623， 2624，迅宝4111，SMC的一些型号，BAFAL0的设备等等。
另外也有的是无线发射模块如微星的纯AP， LINKSYS的11S4无线路由等。
因为不少AP里的无线网卡是没有标签的所以不知道是什么品牌的手上现在有的只有最近比较有名的迅宝4121拆机网卡和 CISCO 350 拆机网卡还有西门子2624的内置卡 xi-325。
二个卡的接口都是一个小洞里面是管状而西门子2624内置的XI-325无线网卡与之相反里面是针状。
这几种卡在AP中都是通过转接线接到AP外部的天线上 AP外部的接口多是SMA和TNC。
上面 MMCX公头可接大部分AP里的内置无线发射卡里面是针
下面 MMCX反极性公头目前知道是西门子2624里的无线发射卡 XI-325 里面是管
这是bafflou ap上的母头不知道是MC-CARD 还是mmcx？
反极性MMCX
四、MCX接口
这个接口比MMCX要大一些主要是无线AP里的发射模块用的如 LINKSYS的无线路由11s4 里面的模块就是这个
上面的是 MCX
下面的是 MMCX 都是公头五、MINIPCI天线接口
这个就不用说了本本内置的MINIPCI无线网卡就是用的这个 MINIPCI的天线增益不会很大的效果也不会相差很多真不明白小黑原装天线竟要100多元一对呵呵
六、MC-CARD(朗迅卡)接口
这个最多的是 BAFFALP的无线AP 路由还有NEC的还有朗迅银卡金卡这二个卡其实也是一样的只是刷的FIRMWARE不同这个接头目前已经很少了相配的天线也不好找所以大家买到的的 BAFFALO都是没天线的
图上面的是 MC-CARD(朗迅卡)天线接口
中间是 MMCX
下面是 MINIPCI天线接口
七、N头
这个接头从外表上看是比较大的一般也用在大型天线上比如 24dbi的抛物面天线背射天线等相连接的馈线也较粗有小手指粗
另外还有Q9 （经高手指点就是 BNC）等接口在广播电视信号传输上用的较多而在2.4G上用的较少就不一一介绍了
[本日志由 Amic 于 2006-04-22 02:01 PM 编辑]。
常见天线以及调整方法及规范
常见天线以及调整方法及规范1、板状天线调整方式板状天线就是定向天线，板状天线是移动通信系统天线的一种，主要用于室外信号覆盖。
无论是GSM还是CDM A LTE,板状天线是用得最为普遍的一类极为重要的基站天线。
这种天线的优点是：增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。
1.1天线方位角调整使用扳手等工具对锯齿夹码处的螺丝进行松动（上图中红圈位置），然后将天线以安装抱杆为中心转动调节，达到期望方位角后再次将螺丝拧紧固定好。
板状天线方位角调整范围比较大，可以根据实际需求调整•1.2下倾角的调节1.2.1机械下倾角的调节使用扳手等工具对连接臂处的螺丝进行松动（图片中红圈位置），然后对天线的机械角度进行调节，达到期望角度后将螺丝拧紧固定好。
电子下倾的调整1.2.2 电子倾角的调节板状天线电调有两种，一种是旋转调节，一种是插拔调节上图为旋钮式调节电调。
旋转旋钮（图中蓝色部分），电调滑标会移动，红色指针（图中箭头指示的地方）到达某一刻度电调即为多少度。
上图为插拔式调节电调。
在调节电子下倾的时候直接通过插拔电调滑标（图中红圈标示部分）即可对其进行调节，滑标漏出的刻度即为当前电子下倾值。
电子下倾的可调范围一般在天线标签上都有标示，如下图:ODV3-065R18K-G\ 电调天线171O-2170MHz 产^>^8^710003-001V4-0000 规恪代码 B 宙下喻角070应—俪|]|删卿I执豐c囂:詈CA1430053775 2U斗2、美化天线的调节随着移动通信网络的迅速发展，传统基站天线与周边环境的冲突越来越大，很难融入周边的环境，因此直接影响到城市的美好环境。
另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。
这些都极大地加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。
天线美化工程作为一种手段，满足了人们对城市环境要求越来越高的需求，越来越受到有关各方的广泛关注。
中国移动天线标准
目前中国移动TD-SCDMA系统可使用频率资源为85MHz，具体如下： A频段（2010～2025 MHz，原B频段）：共计15MHz，可供全国范围室内室外覆盖使用。 F频段（1880～1900MHz，原A频段）：共计20MHz，可供全国范围室内室外覆盖使用。 E频段（2320～2370 MHz，原C频段）：共计50MHz，可供全国范围室内覆盖使用。
验证终端TD A频段TRP性能
不低于17dBm
不低于16dBm 不高于-104dBm 不高于-103dBm *翻盖机： 小于4dB 其他机型：小于6dB *翻盖机： 小于4dB 其他机型：小于6dB 不低于17dBm 不低于16dBm 不高于-104dBm
TD A频段TIS人手影响 TD F频段TRP平均值 TD F频段TRP最小值 TD F频段TIS平均值
TD F频段TIS最大值
TD F频段TRP人手影响
不高于-103dBm
*翻盖机： 小于4dB 其他机型：小于6dB *翻盖机： 小于4dB 其他机型：小于6dB
TD F频段TIS人手影响
左耳高中低信道加右耳高中低信道， 共六个数据的平均值。 左耳高中低信道加右耳高中低信道， 验证终端GSM900频段TRP性能 GSM900频段TRP最小值 共六个数据的最小值。 左耳高中低信道加右耳高中低信道， 验证终端GSM900频段TIS性能 GSM900频段TIS平均值 共六个数据的平均值。 左耳高中低信道加右耳高中低信道， 验证终端GSM900频段TIS性能 GSM900频段TIS最大值 共六个数据的最大值。 右耳加右手高中低信道的TRP值，将 验证终端GSM900频段TRP在增加人 此值与仅人头右耳模型下对应信道测 GSM900频段TRP人手影响 手影响下的恶化情况 得的值相比较，考察三个差值中的最 大值。 GSM900频段TRP平均值 验证终端GSM900频段TRP性能 GSM900频段TIS人手影响 右耳加右手高中低信道的TIS值，将 验证终端GSM900频段TIS在增加人 此值与仅人头右耳模型下对应信道测 手影响下的恶化情况 得的值相比较，考察三个差值中的最 大值。 左耳高中低信道加右耳高中低信道， 验证终端GSM1800频段TRP性能 共六个数据的平均值。 左耳高中低信道加右耳高中低信道， 验证终端GSM1800频段TRP性能 共六个数据的最小值。 左耳高中低信道加右耳高中低信道， 验证终端GSM1800频段TIS性能 共六个数据的平均值。 左耳高中低信道加右耳高中低信道， 验证终端GSM1800频段TIS性能 共六个数据的最大值。 右耳加右手高中低信道的TRP值，将 验证终端GSM1800频段TRP在增加 此值与仅人头右耳模型下对应信道测 人手影响下的恶化情况 得的值相比较，考察三个差值中的最 大值。

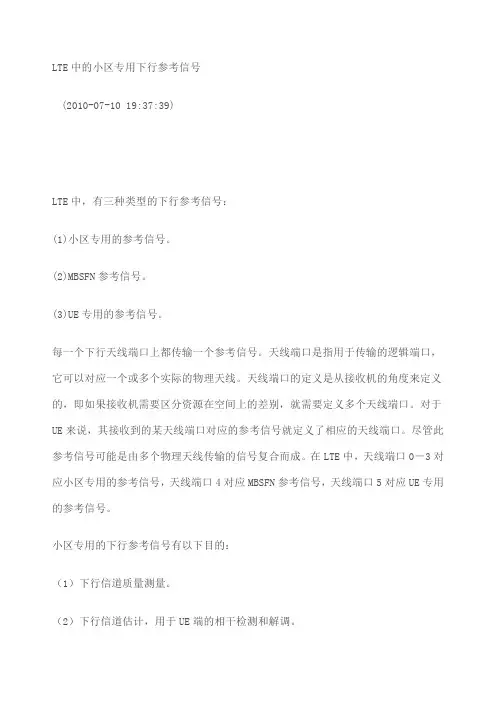

lte参考信对应的天线端口
LTE中的小区专用下行参考信号(2010-07-10 19:37:39)LTE中，有三种类型的下行参考信号：(1)小区专用的参考信号。
(2)MBSFN参考信号。
(3)UE专用的参考信号。
每一个下行天线端口上都传输一个参考信号。
天线端口是指用于传输的逻辑端口，它可以对应一个或多个实际的物理天线。
天线端口的定义是从接收机的角度来定义的，即如果接收机需要区分资源在空间上的差别，就需要定义多个天线端口。
对于UE来说，其接收到的某天线端口对应的参考信号就定义了相应的天线端口。
尽管此参考信号可能是由多个物理天线传输的信号复合而成。
在LTE中，天线端口0－3对应小区专用的参考信号，天线端口4对应MBSFN参考信号，天线端口5对应UE专用的参考信号。
小区专用的下行参考信号有以下目的：（1）下行信道质量测量。
（2）下行信道估计，用于UE端的相干检测和解调。
下行参考信号在每一个非MBSFN的子帧上传输，LTE（）中支持至多4个小区专用的参考信号，天线端口0和1的参考信号位于每个时隙的第1个OFDM符号和倒数第3个OFDM符号。
天线端口2和3的参考信号位于每个Slot的第2个OFDM符号上。
在频域上，对于每个天线端口而言，每6个子载波插入一个参考信号，天线端口0和1（天线端口2和3）在频域上互相交错，正常CP情况下，1，2和4个天线端口的RS分布如下图所示。
一个时隙中的某一资源粒子，如果被某一天线端口上用来传输参考信号，那么其他的天线端口上必须将此资源粒子设置为0，以降低干扰。
在频域上，参考信号的密度是在信道估计性能和参考信号开销之间求取平衡的结果，参考过疏则信道估计性能（频域的插值）无法接受；参考信号过密则会造成RS开销过大。
参考信号的时域密度也是根据相同的原理确定的，既需要在典型的运动速度下获得满意的信道估计性能，RS的开销又不是很大。
从上图还可以看到，参考信号2和3的密度是参考信号0和1的一半，这样的考虑主要是为了减少参考信号的系统开销。
常见天线接头介绍
常见天线接头介绍自从开始成为HAM，在倒腾车载苗子、手台外接天线、考虑装棒子这些问题中，常常遇到接口和馈线的选型方面的问题，特意整理了下网上淘来的这方面的介绍，供各位友台分享，希望有点帮助接头介绍接头型号说明现在我们将接头分有公头和母头公头即是“口母头即是“巧那么型号要如何组合呢，首先我们把常用的型号种类列出来：1、S L16接口；最早用于各种工程和早期的对讲机车载台中，该接口工艺简单，常用于普通的连线，优点是：结实耐用通。
2、L16接口；由SL16演变而来，该接口的防水防泄漏功能较好，现用于高端的机器中。
3、B NC接口；BNC接口又名为Q9,此接口拆装简易，现今用于监控、检测仪上等一些经常需要随时更换的设备上面。
4、TNC接口；由xx260、建伍378等年代的机器演变而来，现新出的机器已经不用了。
5、M OTO接口；是MOTOROLA公司为车载式电台设备研制的，曾流行过一个阶段，后多改为BNC接口，现仅存较老款的机器上才使用。
6、SMA接口；现阶段手持对讲机最常见的接口，已经很普遍下载（131.73 KB）2011-6-15 16:17下载（92.44 KB）2011-6-15 16:17★ ★ ★馈线常识★★★馈线参数下载（8.42 KB）2011-4-2 11:03业余操作一般限于小功率（小于100W）和低高频电压（小于1KV）。
通常不用考虑馈线的容量。
当使用功率超过100W的短波电台，则应选用较粗的馈线（例如一7）,以避免发热。
常见的同轴线有50欧、75欧、100欧三种标称阻抗。
业余通讯常用50 欧,虽然它的效率不是最高的。
在选定了馈线阻抗（50欧）以后,最关键的是选择馈线的粗细,例如50－3、50－5、50－7 等等。
通常根据期望的馈线衰耗和线路造价综合考虑。
具体的作法是这样的：1、首先估测需要的馈线长度，并结合所用频率、所处位置、天线用途（用于普通电台还是中继台）等，确定天馈系统的总增益。
4g天线标准
4g天线标准4G天线是用于接收和发射4G信号的装置，其标准主要参考了以下方面内容：1.带宽要求：4G天线应能满足4G网络的通信带宽需求。
4G网络的通信带宽要求较高，通常在几百MHz到几个GHz之间。
因此，4G天线需要具备宽频带特性，以支持高速数据传输。
2.频率范围：4G天线应能工作在4G频段，主要涵盖了LTE和WiMAX技术所使用的频率范围。
根据不同的频段，天线的结构和工作原理可能会有所不同，因此需要根据不同的频段设计和选择4G天线。
3.辐射性能：4G天线在接收和发射信号时需要具备良好的辐射性能，以确保信号的稳定传输。
辐射性能包括天线的增益、辐射图案、辐射效率等指标。
提高4G天线的辐射性能可以提高无线传输的覆盖范围和数据传输速率。
4.天线结构：4G天线的结构可以分为内置天线和外置天线两种形式。
内置天线通常集成在手机、平板电脑等终端设备中，外置天线则安装在建筑物、车辆等物体表面，用于增强信号接收和发送的能力。
根据使用场景和需求，选择合适的天线结构可以提高4G信号的质量和覆盖范围。
5.天线连接器：4G天线与设备之间的连接通常使用天线连接器，如SMA、MCX、MMCX等。
天线连接器的选择应符合4G设备的接口标准，并具备良好的电气特性和机械强度，以确保信号的可靠传输。
6.防护等级：4G天线通常工作在室外环境中，需要具备良好的防护能力，以抵御各种恶劣的气候条件。
防护等级一般采用IP（Ingress Protection）标准进行评估，包括防尘、防水、耐腐蚀等指标。
7.天线安装方式：4G天线的安装方式有多种，如挂墙安装、抱杆安装、固定螺丝安装等。
根据具体的应用场景和需求，选择合适的安装方式可以确保天线的稳定性和方便性。
总之，4G天线的标准主要参考带宽要求、频率范围、辐射性能、天线结构、天线连接器、防护等级和安装方式等方面的内容。
这些标准的要求和设计原则，可以确保4G天线具备良好的信号接收和发射能力，提供高质量的4G通信服务。

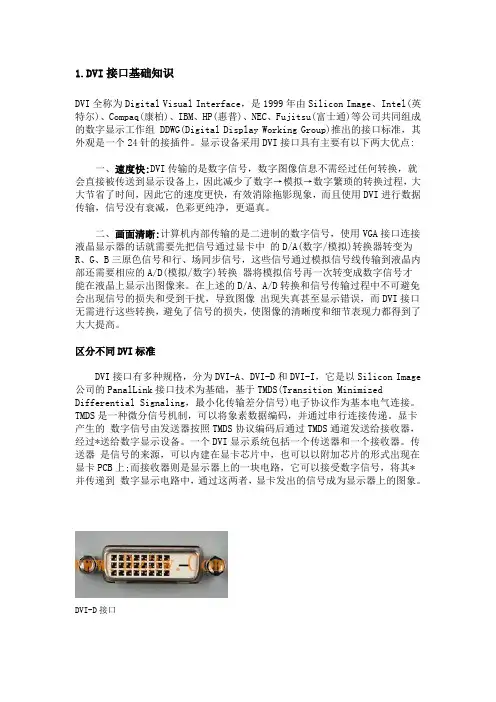

各种接口标准图解大全
