316L,317L,304及430不锈钢的化学成分及力学性能和应用
316l金属成分
316l金属成分316L金属是一种常见的不锈钢材料，具有较高的耐腐蚀性和强度。
本文将从316L金属的组成、性能特点、应用领域等方面进行探讨。
一、316L金属的组成316L金属主要由铁（Fe）、铬（Cr）、镍（Ni）和少量的钼（Mo）、锰（Mn）、硅（Si）等元素组成。
其中，铬的含量达到16-18%，镍的含量为10-14%，这使得316L具有良好的耐腐蚀性能。
二、316L金属的性能特点1. 耐腐蚀性：316L金属在氯离子环境下具有良好的耐蚀性，适用于海水、化学物质等恶劣环境中的使用。
2. 强度高：316L金属具有较高的屈服强度和抗拉强度，适用于承受较大载荷的工程结构。
3. 耐高温性：316L金属具有良好的耐高温性能，可在高温环境下长期稳定使用。
4. 易加工性好：316L金属具有良好的塑性和可锻性，易于加工成形。
三、316L金属的应用领域1. 化工行业：由于316L金属具有良好的耐腐蚀性能，常被用于制造化工设备、管道、阀门等。
2. 海洋工程：316L金属能够抵御海水的侵蚀，因此在海洋工程中得到广泛应用，如海洋石油平台、船舶等。
3. 食品加工行业：316L金属符合食品卫生标准，常被用于食品加工设备、容器等。
4. 医疗器械：316L金属具有良好的生物相容性，常被用于制造医疗器械、人工关节等。
5. 建筑装饰：316L金属具有良好的外观效果，常被用于建筑装饰材料、室内装饰等。
四、316L金属的维护保养1. 定期清洁：使用软布擦拭316L金属表面，去除灰尘和污渍。
2. 避免碰撞：避免316L金属与硬物接触，以免刮花或损坏表面。
3. 防止化学物质侵蚀：避免316L金属与强酸、强碱等化学物质接触，以免腐蚀金属表面。
五、316L金属的发展前景随着工业技术的不断发展和应用领域的扩大，316L金属作为一种优质材料，具有广阔的发展前景。
未来，随着技术的进步，316L金属的性能将进一步提升，应用领域也将更加广泛。
六、结语316L金属作为一种重要的不锈钢材料，具有优异的性能和广泛的应用领域。
317l不锈钢对应标准

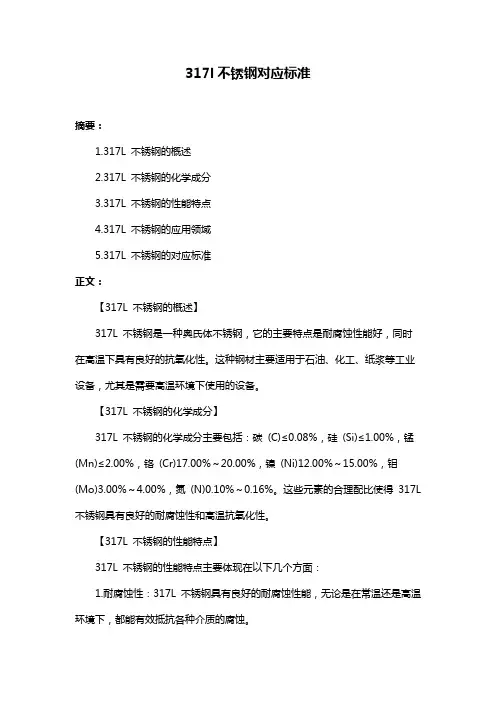

317l不锈钢对应标准
摘要：
1.317L 不锈钢的概述
2.317L 不锈钢的化学成分
3.317L 不锈钢的性能特点
4.317L 不锈钢的应用领域
5.317L 不锈钢的对应标准
正文：
【317L 不锈钢的概述】
317L 不锈钢是一种奥氏体不锈钢，它的主要特点是耐腐蚀性能好，同时在高温下具有良好的抗氧化性。
这种钢材主要适用于石油、化工、纸浆等工业设备，尤其是需要高温环境下使用的设备。
【317L 不锈钢的化学成分】
317L 不锈钢的化学成分主要包括：碳(C)≤0.08%，硅(Si)≤1.00%，锰(Mn)≤2.00%，铬(Cr)17.00%～20.00%，镍(Ni)12.00%～15.00%，钼(Mo)3.00%～4.00%，氮(N)0.10%～0.16%。
这些元素的合理配比使得317L 不锈钢具有良好的耐腐蚀性和高温抗氧化性。
【317L 不锈钢的性能特点】
317L 不锈钢的性能特点主要体现在以下几个方面：
1.耐腐蚀性：317L 不锈钢具有良好的耐腐蚀性能，无论是在常温还是高温环境下，都能有效抵抗各种介质的腐蚀。
2.高温抗氧化性：317L 不锈钢在高温环境下具有良好的抗氧化性，可以在高温环境中长期使用而不会出现明显的氧化现象。
3.机械性能：317L 不锈钢的机械性能良好，具有良好的强度、韧性和耐磨性。
【317L 不锈钢的应用领域】
317L 不锈钢广泛应用于石油、化工、纸浆等工业设备中，尤其是需要高温环境下使用的设备，如热交换器、锅炉、管道等。
【317L 不锈钢的对应标准】
317L 不锈钢的对应标准为：GB/T 20878-2007《不锈钢和耐热钢钢号和化学成分》。
304316和316L三种不锈钢的性能比较及典型用途资料汇编
304316和316L三种不锈钢的性能比较及典型用途资料汇编1.化学成分比较：-304不锈钢的化学成分为：C≤0.08，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni8.0-12.0，Cr18.0-20.0；-316不锈钢的化学成分为：C≤0.08，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni10.0-14.0，Cr16.0-18.0，Mo2.0-3.0；-316L不锈钢的化学成分为：C≤0.03，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni10.0-14.0，Cr16.0-18.0，Mo2.0-3.0。
2.抗腐蚀性能比较：-304不锈钢具有良好的抗氧化性能，能够耐受大多数有机和无机酸，但对于氯化物腐蚀性较弱，容易发生晶间腐蚀；-316不锈钢在304不锈钢的基础上添加了Mo元素，具有更好的抗腐蚀性能，能够耐受海水、盐酸、硫酸等酸性环境，并且对于氯化物腐蚀性能更好；-316L不锈钢在316不锈钢的基础上降低了碳含量，以提高焊接性能和耐腐蚀性能，尤其适用于焊接部位。
3.物理性能比较：- 密度：304不锈钢的密度为7.93 g/cm³，316不锈钢和316L不锈钢的密度为7.98 g/cm³；-热导率：304不锈钢的热导率为16.3W/(m·K)，316不锈钢和316L 不锈钢的热导率为16.2W/(m·K)。
4.典型用途：-304不锈钢广泛应用于食品加工设备、厨具、化学容器等领域；-316不锈钢适用于海洋环境、化学加工设备、医疗设备等需要较高抗腐蚀性能的场合；-316L不锈钢由于其良好的耐腐蚀性能、优秀的焊接性能和无毒性，常用于医疗器械、注射器针头等需要高卫生要求的领域。
总结：从性能上来看，316不锈钢在抗腐蚀性能上优于304不锈钢，而316L不锈钢在焊接性能和耐腐蚀性能方面优于316不锈钢。
304及430不锈钢的化学成分及力学性能doc资料
304及430不锈钢的化学成分及力学性能00Cr17Ni14Mo2不锈钢 (316L不锈钢 )SUS316（L）- 00Cr17Ni14Mo2添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀特性及实用用途：化学成分：（单位：wt%)机械性能：SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性特性及实用用途：化学成分：（单位：wt%)机械性能：SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍化学成分：（单位：wt％）机械性能：SUS 430不锈钢钢种介绍1、概要含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。
广泛使用的铁素体系不锈钢。
2、特点1）深冲性能优秀，类似于304钢；2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种；3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备；4）冷轧产品外观光亮度好，漂亮；5)和304比较,价格便宜,作为304钢种的替代钢种。
2、适用范围主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。
3、化学成分（JIS G 4305-2005） (wt%)4、性能（JIS G 4305-2005）5、物理性能6、热处理熔点：1425~15100C；退火：780~8500C。
7、使用状态1）退火状态：NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态8、使用注意事项- 相对304，拉伸性能、焊接性能较差；- 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意；- 拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。
304和316l不锈钢的标准

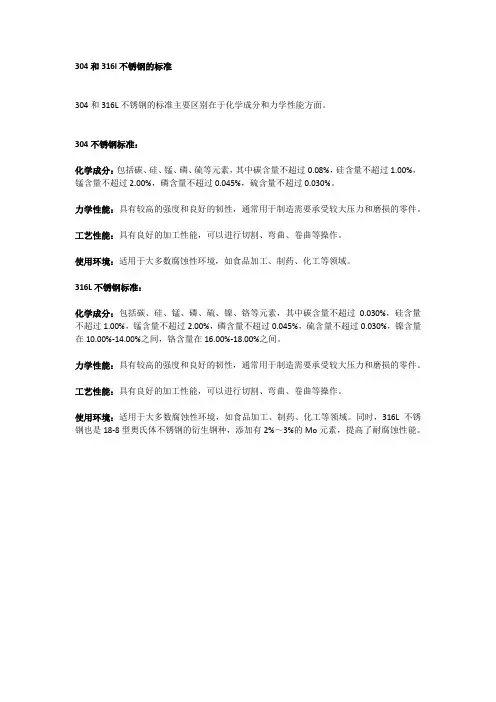

304和316l不锈钢的标准
304和316L不锈钢的标准主要区别在于化学成分和力学性能方面。
304不锈钢标准：
化学成分：包括碳、硅、锰、磷、硫等元素，其中碳含量不超过0.08%，硅含量不超过1.00%，锰含量不超过2.00%，磷含量不超过0.045%，硫含量不超过0.030%。
力学性能：具有较高的强度和良好的韧性，通常用于制造需要承受较大压力和磨损的零件。
工艺性能：具有良好的加工性能，可以进行切割、弯曲、卷曲等操作。
使用环境：适用于大多数腐蚀性环境，如食品加工、制药、化工等领域。
316L不锈钢标准：
化学成分：包括碳、硅、锰、磷、硫、镍、铬等元素，其中碳含量不超过0.030%，硅含量不超过1.00%，锰含量不超过2.00%，磷含量不超过0.045%，硫含量不超过0.030%，镍含量在10.00%-14.00%之间，铬含量在16.00%-18.00%之间。
力学性能：具有较高的强度和良好的韧性，通常用于制造需要承受较大压力和磨损的零件。
工艺性能：具有良好的加工性能，可以进行切割、弯曲、卷曲等操作。
使用环境：适用于大多数腐蚀性环境，如食品加工、制药、化工等领域。
同时，316L不锈钢也是18-8型奥氏体不锈钢的衍生钢种，添加有2%～3%的Mo元素，提高了耐腐蚀性能。
ANSI常用不锈钢材料化学成份
-1-
中国与亚洲、北美诸国（地区）以及澳大利亚的不锈钢钢号近似对照：
中国① No.
GB
中国台湾 CNS
日本 JIS
韩国 KS
印度 IS
美国 ASTM UNS
加拿大 CSA
墨西 哥 DGN
奥氏体不锈钢
1 1Cr17Mn6Ni5N
201
SUS201 STS201 10Cr17Mn6Ni4N20 201 S20100 201
-
430F S43020 430F 430F
39 1Cr17Mo
434 SUS434 STS434
-
434 S43400 434
-
40 00Cr30Mo2
447JI SUS447J1 STS447J1
-
-
-
-
-
41 00Cr27Mo
XM27 USUSXM27 STSXM27
-
XM27 S44625 -
29 0Cr18Ni11Nb
347
SUS347 STS347 04Cr18Ni10Nb40 347 S34700
30 0Cr18Ni9Cu3
XM7 SUSXM7 STSXM7
-
XM7
-
31 0Cr18Nil3Si4 XM1511 SUSXM15J1 STSXM15J1
-
XM15 S38100
309S
-
316LN
SUSJ1 STS316J1
-
-
SUS316J1L STS316J1L
-
-
SUS317 STS317
-
317
-
-
--
-
-
-
316L成分及性能
316L不锈钢
在316不锈钢的基础上添加Mo(2~3%) ,优秀的耐点蚀性，高温蠕变强度优秀。
316L特点
1）冷轧产品外观光泽度好，漂亮；
2）由于添加Mo，耐腐蚀性能，特别是耐点蚀性能优秀；
3 ) 高温强度优秀；
4）优秀的加工硬化性（加工后弱磁性）
5）固溶状态无磁性；
6）相对304不锈钢，价格较高。
316L适用范围
管道用, 热交换器, 食品工业,化工工业等。
316L不锈钢的化学成分含量（%）：
316L不锈钢的力学性能：
屈服强度（N/mm2）≥480
抗拉强度延伸率（%）≥40
硬度HB≤187 HRB≤90 HV≤200
密度7.87 g·cm-3
比热c(20℃)0.502 J·(g·C)-1
热导率λ/W(m·℃)-1 (在下列温度/℃)
100 300 500
15.1 18.4 20.9
线胀系数α/(10-6/℃) (在下列温度间/℃)
20～100 20～200 20～300 20～400 20～500
16.0 17.0 17.5 17.8 18.0
电阻率0.71 Ω·mm2·m-1
熔点1371～1398℃
316L，国标00Cr17Ni14Mo2,作为316钢种的低C系列,除与316钢的有相同的特性外, 其抗晶界腐蚀性优于316；另外增加了钼元素,可以显著提高其耐晶间腐蚀、
氧化物应力腐蚀的能力,以及减少焊接时的热裂倾向性.还有良好的耐氯化物腐蚀的性能.
应用在：常用于纯水、蒸馏水、药品、酱、醋等卫生要求高、介质腐蚀性能强的场合.。
[最新]316l成分及性能
![[最新]316l成分及性能](https://img.taocdn.com/s3/m/05ed501f78563c1ec5da50e2524de518964bd33d.png)
316L不锈钢在316不锈钢的基础上添加Mo(2~3%) ,优秀的耐点蚀性，高温蠕变强度优秀。
316L特点1）冷轧产品外观光泽度好，漂亮；2）由于添加Mo，耐腐蚀性能，特别是耐点蚀性能优秀；3 ) 高温强度优秀；4）优秀的加工硬化性（加工后弱磁性）5）固溶状态无磁性；6）相对304不锈钢，价格较高。
316L适用范围管道用, 热交换器, 食品工业,化工工业等。
316L不锈钢的化学成分含量（%）：类型钢号316L化学成分%C Cr Ni Mn P S Mo Si Cu N其它奥氏体316L≤0.03016.00-18.0012.00-15.00≤2.00≤0.035≤0.0302.00-3.00≤1.00- - -316L不锈钢的力学性能：屈服强度（N/mm2）≥480抗拉强度延伸率（%）≥40硬度HB≤187 HRB≤90 HV≤200密度7.87 g·cm-3比热c(20℃)0.502 J·(g·C)-1热导率λ/W(m·℃)-1 (在下列温度/℃)100 300 50015.1 18.4 20.9线胀系数α/(10-6/℃) (在下列温度间/℃)20～100 20～200 20～300 20～400 20～50016.0 17.0 17.5 17.8 18.0电阻率0.71 Ω·mm2·m-1熔点1371～1398℃316L，国标00Cr17Ni14Mo2,作为316钢种的低C系列,除与316钢的有相同的特性外,其抗晶界腐蚀性优于316；另外增加了钼元素,可以显著提高其耐晶间腐蚀、氧化物应力腐蚀的能力,以及减少焊接时的热裂倾向性.还有良好的耐氯化物腐蚀的性能.应用在：常用于纯水、蒸馏水、药品、酱、醋等卫生要求高、介质腐蚀性能强的场合.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
00Cr17Ni14Mo2不锈钢 (316L不锈钢 )
SUS316（L）- 00Cr17Ni14Mo2
添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀
特性及实用用途：
化学成分：（单位：wt%)
机械性能：
SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍
作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性
304 牌号来自于ASTM/AISI，对应于国标0Cr18Ni9，最为奥氏体型不锈耐热钢使用最为广泛。
国标中规定如下：
屈服强度min 205MPa
抗拉强度min 520MPa
延伸率min 40％
断面收缩率min 60
根据我的经验，对所有奥氏体钢都没有明确的冲击要求，如果一定要做（我做过），可在－196摄氏度（用液氮）进行冲击AKV，验收标准一般是27J。
特性及实用用途：
化学成分：（单位：wt%)
机械性能：
SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍
化学成分：（单位：wt％）
机械性能：
SUS 430不锈钢钢种介绍
1、概要
含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。
广泛使用的铁素体系不锈钢。
2、特点
1）深冲性能优秀，类似于304钢；
2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种；
3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备；
4）冷轧产品外观光亮度好，漂亮；
5)和304比较,价格便宜,作为304钢种的替代钢种。
2、适用范围
主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。
6、热处理
熔点：1425~15100C；
退火：780~8500C。
7、使用状态
1）退火状态：
NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态
8、使用注意事项
- 相对304，拉伸性能、焊接性能较差；
- 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意；
-拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。
（1）材质：
①DDQ（deepdrawingquality）材：是指用于深拉（冲）用途的材料，也就是大家所说的的软料，这种材料的主要特点是延伸率较高（≧53%），硬度较低（≦170%），内部晶粒等级在7.0～8.0之间，深冲性能极佳。
目前许多生产保温瓶、锅类的企业，其产品的加工比（BLANKINGSIZE/制品直径）一般都比较高，它们的加工比分别达3.0、1.96、2.13、1.98。
SUS304DDQ用材主要就是用于这些要求较高加工比的产品，当然加工比超过2.0的产品一般都需经过几道次的拉伸才能完成。
如果原料延伸方面达不到的话，在加工深拉制品时产品极易产生裂纹、拉穿的现象，影响成品合格率，当然也就加大了厂家的成本。
②一般材主要用于除了DDQ用途外的材料，这种材料的特点是延伸率相对较低（≧45%），而硬度相对较高（≦180），内部晶粒度等级在8.0～9.0间，与DDQ用材比较，它的深冲性能相对稍差，它主要用于不需伸拉就能得到的制品，象一类餐具的勺、匙、叉、电器用具、钢管用途等。
但它与DDQ材相比有一个优点，就是BQ性相对较好，这主要是由于它的硬度稍高的缘故。
（2）表面品质：
不锈钢薄板是一种价格非常高的材料，客户对它的表面质量要求也非常高。
但不锈薄板在生产过程中不可避免会出现各种缺陷，如划伤、麻点、折痕、污染等，从而其表面质量，象划伤、折痕等这些缺陷不管是高级材还是低级都不允许出现，而麻点这种缺陷在勺、匙、叉、制作时也是决不允许的，因为抛光时很难抛掉它。
我们根据表面各种缺陷出现的程度和频率，来确定其表质量等级，从而来确定产品等级。
（3）厚度公差：
一般来说不锈钢制品的不同，其要求原料厚度公差也各不相同，象二类餐具和保温杯等，厚度公差一般要求较高，为-3～5%，而一类餐具厚度公差一般要求-5%，钢管类要求-10%，宾馆用冷柜用材厚度公差要求为-8%，经销商对厚度公差的要求一般在-4%～6%间。
同时产品内外销的不同也会导致客户对原料厚度公差要求的不同。
一般出口产品客户的厚度公差要求较高，而内销企业对厚度公差要求相对较低（大多出于成本方面考虑），部分客户甚至要求-15%。
（4）焊接性：
产品用途的不同对焊接性能的要求也是各不相同。
一类餐具对焊接性能一般不做要求，甚至包括部分锅类企业。
但是绝大多数产品都需要原料焊接性能好，象二类餐具、保温杯、钢管、热水器、饮水机等。
（5）耐腐蚀性：
绝大多数不锈钢制品要求耐腐蚀性能好，象一、二类餐具、厨具、热水器、饮水机等，有些国外商人对产品还做耐腐蚀性能试验：用NACL水溶液加温到沸腾，一段时间后倒掉溶液，洗净烘干，称重量损失，来确定受腐蚀程度（注意：产品抛光时，因砂布或砂纸中含有Fe的成分，会导致测试时表面出现锈斑）。
（6）抛光性能（BQ性）：
目前不锈钢制品在生产时一般都经过抛光这一工序，只有少数制品如热水器、饮水机内胆等不需要抛光。
因此这就要求原料的抛光性能很好。
影响抛光性能的因素主要有以下几点：
①原料表面缺陷。
如划伤、麻点、过酸洗等。
②原料材质问题。
硬度太低，抛光时就不易抛亮（BQ性不好），而且硬度太低，在深拉伸时表面易出现桔皮现象，从而影响BQ性。
硬度高的BQ性相对就好。
③经过深拉伸的制品，变形量极大的区域表面也会出小的黑点和RIDGING，从而影响BQ性。
