基于DCT变换的数字图像压缩(实验4报告)

多媒体技术实验报告
学院：城南学院通信1202班
姓名
学号
指导老师：***
时间：2015/12/09
实验四：数字图像压缩
1．实验目的
1)理解有损压缩和无损压缩的概念；
2)理解图像压缩的主要原则和目的；
3)了解几种常用的图像压缩编码方式；
4)利用MATLAB程序进行图像压缩。

2. 实验原理
1)图像压缩原理
图像压缩主要目的是为了节省存储空间，增加传输速度。

图像压缩的理想标准是信息丢失最少，压缩比例最大。

不损失图像质量的压缩称为无损压缩，无损压缩不可能达到很高的压缩比；损失图像质量的压缩称为有损压缩，高的压缩比是以牺牲图像质量为代价的。

压缩的实现方法是对图像重新进行编码，希望用更少的数据表示图像。

信息的冗余量有许多种，如空间冗余，时间冗余，结构冗余，知识冗余，视觉冗余等，数据压缩实质上是减少这些冗余量。

高效编码的主要方法是尽可能去除图像中的冗余成分，从而以最小的码元包含最大的图像信息。

编码压缩方法有许多种，从不同的角度出发有不同的分类方法，从信息论角度出发可分为两大类。

①冗余度压缩方法，也称无损压缩、信息保持编码或嫡编码。

具体说就是解码图像和压缩编码前的图像严格相同，没有失真，从数学上讲是一种可逆运算。

②信息量压缩方法，也称有损压缩、失真度编码或烟压缩编码。

也就是说解码图像和原始图像是有差别的，允许有一定的失真。

本实验主要利用MA TLAB程序进行离散余弦变换（DCT）压缩和行程编码（Run Length Encoding，RLE）。

2）离散余弦变换(DCT)图像压缩原理
离散余弦变换DCT在图像压缩中具有广泛的应用，它是JPEG、MPEG等数据压缩标准的重要数学基础。

用DCT压缩图像的过程为：
①首先将输入图像分解为8×8或16×16的块，然后对每个子块进行二维DCT
变换。

②将变换后得到的量化的DCT系数进行编码和传送，形成压缩后的图像格式。

用DCT解压的过程为：
①对每个8×8或16×16块进行二维DCT反变换。

②将反变换的矩阵的块合成一个单一的图像。

余弦变换具有把高度相关数据能量集中的趋势，DCT变换后矩阵的能量集中在矩阵的左上角，右下的大多数的DCT系数值非常接近于0。

对于通常的图像来说，舍弃这些接近于0的DCT的系数值，并不会对重构图像的画面质量带来显著的下降。

所以，利用DCT 变换进行图像压缩可以节约大量的存储空间。

压缩应该在最合理地近似原图像的情况下使用最少的系数。

使用系数的多少也决定了压缩比的大小。

在压缩过程的第2步中，可以合理地舍弃一些系数，从而得到压缩的目的。

在压缩过程的第2步，还可以采用RLE和Huffman编码来进一步压缩。

3. 实验步骤
1）在matlab命令窗口中直接输入dctdemo选图像flower如图所示：
在右上角8*8 DCT系数图下，调节系数选择滑块。

保留系数为白色，置零系数为黑色。

按Apply键，比较原始图象、恢复图象、误差图象，观察原始图象与恢复图象的均方误差，改变系数选择滑块的位置，重做上步。

2）利用离散余弦变换进行JPEG图像压缩。

●使用函数dctmtx()产生DCT变换矩阵
T=dctmtx(8);%产生二维8*8 DCT变换矩阵；
●使用blkproc ()函数对图像进行分块处理
先使用rgb2gray()函数将原始图像转换成灰度图；再使用blkproc ()函数对图像进行分块处理。

B=blkproc(I,[8,8],'P1*x*P2',T,T');
%二值掩模，用来压缩DCT系数，只留下DCT系数中左上角的10个
mask=[1 1 1 1 0 0 0 0
1 1 1 0 0 0 0 0
1 1 0 0 0 0 0 0
1 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0 ];
B2=blkproc(B,[8 8],'P1.*x',mask) ; %只保留DCT变换的10个系数
I2=blkproc(B2,[8 8],'P1*x*P2',T',T) ; %重构图像
4. 实验代码
I1=imread('D:\Backup\我的文档\503-100\lena.jpg');
I=rgb2gray(I1);
I=im2double(I);
T=dctmtx(8);
B=blkproc(I,[8,8],'P1*x*P2',T,T');
mask=[1 1 1 1 0 0 0 0
1 1 1 0 0 0 0 0
1 1 0 0 0 0 0 0
1 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0];
B2=blkproc(B,[8 8],'P1.*x',mask);
I2=blkproc(B2,[8 8],'P1*x*P2',T',T);
figure,subplot(1,2,1);
imshow(I);
title('原始图像');
subplot(1,2,2);
imshow(I2);
title('压缩图像');
5. 实验结果
6. 思考题
1)图像中哪些信息是主要的，哪些信息是次要的？
低频部分是主要的，高频部分是次要的。

2)思考保留系数的多少与压缩比、恢复图象质量的关系。

保留系数越多，压缩比越小，图像质量越好。

合集下载

图像压缩实验报告

竭诚为您提供优质文档/双击可除图像压缩实验报告篇一：实验三图像压缩实验三图像压缩一、实验目的1．理解有损压缩和无损压缩的概念；2．理解图像压缩的主要原则和目的；3．了解几种常用的图像压缩编码方式。

4．利用mATLAb程序进行图像压缩。

二、实验仪器1计算机；2mATLAb等程序；3移动式存储器（软盘、u盘等）。

4记录用的笔、纸。

三、实验原理1.图像压缩原理图像压缩主要目的是为了节省存储空间，增加传输速度。

图像压缩的理想标准是信息丢失最少，压缩比例最大。

压缩的实现方法是对图像重新进行编码，希望用更少的数据表示图像。

信息的冗余量有许多种，如空间冗余，时间冗余，结构冗余，知识冗余，视觉冗余等，数据压缩实质上是减少这些冗余量。

高效编码的主要方法是尽可能去除图像中的冗余成分，从而以最小的码元包含最大的图像信息。

编码压缩方法有许多种，从不同的角度出发有不同的分类方法，从信息论角度出发可分为两大类。

（1）.冗余度压缩方法，也称无损压缩、信息保持编码或嫡编码。

具体说就是解码图像和压缩编码前的图像严格相同，没有失真，从数学上讲是一种可逆运算。

（2）信息量压缩方法，也称有损压缩、失真度编码或烟压缩编码。

也就是说解码图像和原始图像是有差别的，允许有一定的失真。

应用在多媒体中的图像压缩编码方法，从压缩编码算法原理上可以分为以下3类：（1）无损压缩编码种类哈夫曼（huffman）编码，算术编码，行程（RLe）编码，Lempelzev编码。

（2）有损压缩编码种类预测编码，Dpcm，运动补偿；频率域方法：正交变换编码(如DcT)，子带编码；空间域方法：统计分块编码；模型方法：分形编码，模型基编码；基于重要性：滤波，子采样，比特分配，向量量化；（3）混合编码。

有JbIg，h261，Jpeg，mpeg等技术标准。

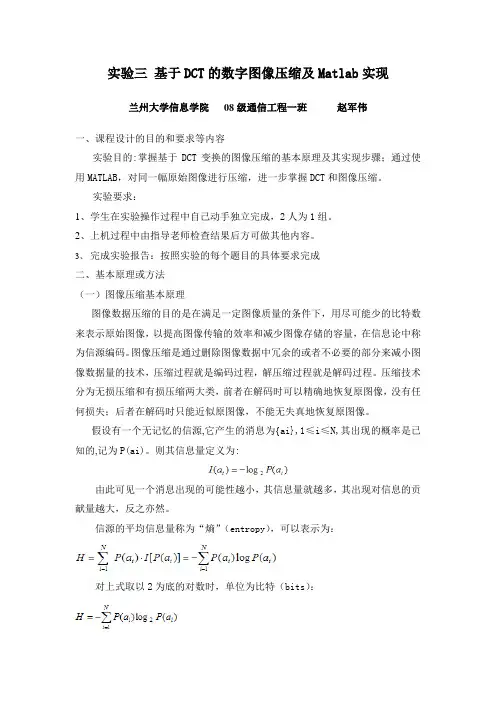

基于DCT的数字图像压缩及Matlab实现

实验三基于DCT的数字图像压缩及Matlab实现兰州大学信息学院08级通信工程一班赵军伟一、课程设计的目的和要求等内容实验目的:掌握基于DCT变换的图像压缩的基本原理及其实现步骤；通过使用MATLAB，对同一幅原始图像进行压缩，进一步掌握DCT和图像压缩。

实验要求：1、学生在实验操作过程中自己动手独立完成，2人为1组。

2、上机过程中由指导老师检查结果后方可做其他内容。

3、完成实验报告：按照实验的每个题目的具体要求完成二、基本原理或方法（一）图像压缩基本原理图像数据压缩的目的是在满足一定图像质量的条件下，用尽可能少的比特数来表示原始图像，以提高图像传输的效率和减少图像存储的容量，在信息论中称为信源编码。

图像压缩是通过删除图像数据中冗余的或者不必要的部分来减小图像数据量的技术，压缩过程就是编码过程，解压缩过程就是解码过程。

压缩技术分为无损压缩和有损压缩两大类，前者在解码时可以精确地恢复原图像，没有任何损失；后者在解码时只能近似原图像，不能无失真地恢复原图像。

假设有一个无记忆的信源,它产生的消息为{ai},1≤i≤N,其出现的概率是已知的,记为P(ai)。

则其信息量定义为:由此可见一个消息出现的可能性越小，其信息量就越多，其出现对信息的贡献量越大，反之亦然。

信源的平均信息量称为“熵”（entropy），可以表示为：对上式取以2为底的对数时，单位为比特（bits）：根据香农（Shannon）无噪声编码定理，对于熵为H的信号源，对其进行无失真编码所可能达到的最低比特数为，这里为一任意小的正数，因此可能达到的最大压缩比为：其中B是原始图像的平均比特率。

在图像压缩中，压缩比是一个重要的衡量指标。

可以定义压缩比为：（二）图像压缩的基本模型图像编码包括两个阶段，前一个阶段就是利用预测模型或正交模型对图像信号进行变换；后一个阶段是利用已变换信号的统计特性，对其分配适当的代码来进行编码传输。

编码器与解码器的结构分别如图(a)、(b)。

基于DCT的图像压缩及Matlab实现(4)

摘要：基于ＤＣＴ图像压缩编码技术提出了用Ｍａｒｌａｂ实现离散余弦变换的图像压缩方法，该方法具有方法简单、速度快、误差小的优点，免去了大量的矩阵计算，既保证具有较高的压缩比，又保证了较好的图像质量。

关键词：ＤＣＴ；　图像压缩；Ｍａｔｌａｂ中图分类号：TN 919.81文献标识码：B文章编号：1673-5382(2007)02-0058-04白淑岩（烟台职业学院　基础部，山东　烟台　２６４０００）１　引言图像数据的一个显著特点就是信息量大。

组成图像的各像素之间，无论是在行方向还是在列方向上都存在着一定的相关性。

应用某种编码方法提取或者减少这种相关性，就可以达到压缩数据的目的。

从信息论观点看，描述图像信源的数据是由有效信息量和冗余量两部分组成，去除冗余量能够节省图像存储和传输中的开销，同时又不损害图像信源的有效信息量。

保证重构图像的质量。

所谓的图像压缩编码技术就是对要处理的图像源数据按一定的规则进行变换和组合，从而达到以尽可能少的代码（符号）来表示尽可能多的数据信息，目前的编码技术很多，其中应用最广泛的方法之一就是基于离散余弦（ＤＣＴ）的混合编码技术。

ＤＣＴ变换是最小均方误差条件得出的较优的正交变换，已经成为许多图像编码国际标准ＤＣＴ变幻的数字图像压缩技术中的核心。

ＤＣＴ的变换和是余弦函数，计算速度快，有利于图像压缩和其他处理。

２　基于ＤＣＴ的图像压缩编码理论算法２．１　基于ＤＣＴ的图像压缩编码算法表述在编码过程中，首先将输入图像分解为８＊８大小的数据块，然后用正向二维ＤＣＴ把每个块砖变成６４个ＤＣＴ系数值，其中１个数值是直流（ＤＣ）稀疏，即８＊８控与图像子块的平均值，其余的６３个是交流（ＡＣ）稀疏，接下来对ＤＣＴ系数进行量化，最后将变换得到的量化的ＤＣＴ系数进行解码，然后求逆量化把ＤＣＴ系数转化为８＊８样本橡块（使用二维ＤＣＴ反变换），最后将操作完成后的块组合成一个单一的图像，这样就完成了图像的压缩和解压缩过程。

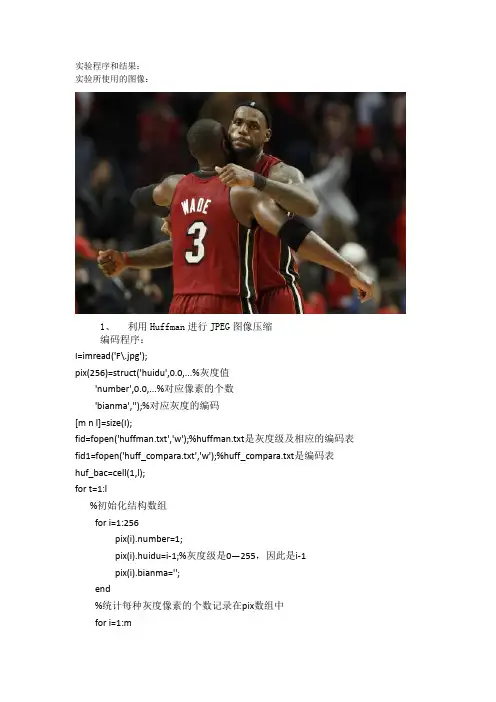

数字图像处理实验四dct编码
