制动电阻器的工作原理和使用说明书

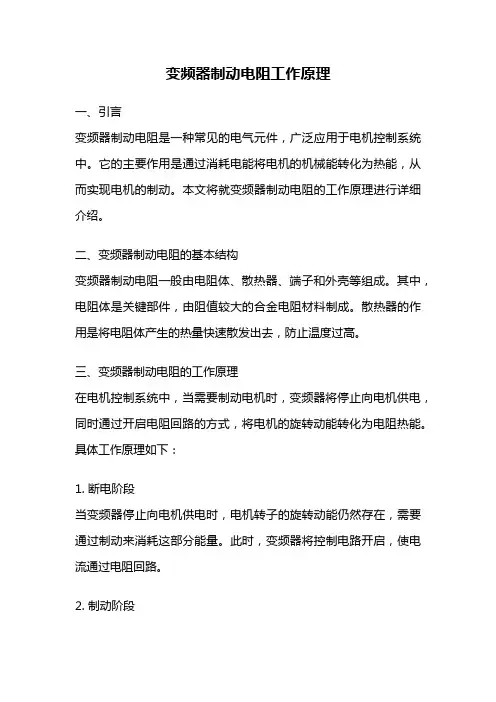

变频器制动电阻工作原理是这样的
当变频器带动电动机处于制动状态时（发电状态），比如吊车吊重物下降，或惯性很大的负载比较快速地停车。动能（势能）会转变回电能，返回变频器直流母线，造成母线电压很高。如果你的变频器有制动单元，它检测到母线电压高于某个阈值后，会将制动电阻与母线间的开关接通，能量通过制动电阻消耗，这时制动电阻发热。
平时制动电阻是绝对不发热的，如果正常工作时制动电阻发热，就是制动单元坏了，或者硬件问题造成制动电阻始终接在直流母线上，那你这个变频器的动作没有大问题，但能耗绝对大的。
变频器输出控制电动机在加速或恒速状态下，制动电阻是不起作用的，但在电机减速或紧急停车时，由于电动机处于再生制动状态，变频器内直流电路的电压将升高，制动电阻就是将这部分增加的能量通过发热的形式消耗掉。
异步电动机将处于再生发电状态,产生反馈电流,这个电流经过返流二极管(D1一D6)返回直流回路,并向主电容器充电,使直流电压升高,为了避免电压过高,损坏变频器,在直流回路侧接人制动电阻R,当直流电
压高出一定值后,使晶体管开关TR导通并接人制动电阻,将反馈能量在电阻R上以热能的形式消耗掉。
蜂鸣器工作原理介绍及并联电阻原理
蜂鸣器工作原理介绍及并联电阻原理 目前市场上广泛使用的蜂鸣器有电磁式与压电式，我司使用的蜂鸣器以压电式为主。 压电式蜂鸣器主要由多谐振荡器，压电蜂鸣片（以压电陶瓷为主，如下图所示），阻抗匹配器及共鸣箱，外壳等组成。其主要原理是以压电陶瓷的压电效应，来带动金属片的震动而发声。 压电陶瓷其实是一能够将机械能和电能互相转换的功能陶瓷材料。 所谓压电效应是指某些介质在受到机械压力时，哪怕这种压力微小得像声波振动那样小，都会产生压缩或伸长等形状变化，引起介质表面带电，便会产生电位差，这是正压电效应。反之，施加激励电场或电压，介质将产生机械变形，产生机械应力，称逆压电效应。如果压力是一种高频震动，则产生的就是高频电流。而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号。也就是说，压电陶瓷具有机械能与电能之间的转换和逆转换的功能。压电式蜂鸣器就是运用其将电能转换问机械能的逆压电效应。 压电蜂鸣器的主要应用电路如下图所示，R为阻抗匹配电阻。 当脉冲信号为高电平时，通过三级管导通，则在蜂鸣器两端形成一个VDC的电压，使压电陶瓷产生形变。当脉冲信号为低电平时，通过三极管关断。此时压电陶瓷形变复原，则在其两端产生一个由机械能转换为电能的电压，此时的电压需要通过阻抗匹配电阻进行释放，从而可使蜂鸣器产生一个稳定频率的声音信号。如下图所示，幅值与VDC相等，频率与芯片控制端口频率相等。 压电蜂鸣片
蜂鸣器端口信号主控芯片端口信号 R=1K时蜂鸣器两端信号
蜂鸣器两端，以及当R=1K时，其等效电容的放电时间为46us 蜂鸣器两端，以及当R=100Ω时，其等效电容的放电时间为6.8us
热电阻工作原理
热电阻工作原理 热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。 与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。目前主要有金属热电阻和半导体热敏电阻两类。 金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即 Rt=Rt0[1+α（t-t0）] 式中，Rt为温度t时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。 半导体热敏电阻的阻值和温度关系为 Rt=AeB/t 式中Rt为温度为t时的阻值；A、B取决于半导体材料的结构的常数。 相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。 热电阻材料 热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。 热电阻种类 （1）精密型热电阻：工业常用热电阻感温元件（电阻体）的结构及特点。从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。为消除引线电阻的影响同般采用三线制或四线制。 （2）铠装热电阻：铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2~φ8mm，最小可达φmm。与普通型热电阻相比，它有下列优点： ①体积小，内部无空气隙，热惯性上，测量滞后小； ②机械性能好、耐振，抗冲击； ③能弯曲，便于安装； ④使用寿命长。
电阻阻值计算色环电阻识别及精度
电阻阻值计算色环电阻 识别及精度 Document number：PBGCG-0857-BTDO-0089-PTT1998
电阻阻值计算：色环电阻识别及精度 色环电阻是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。具体读法可参考下图： 黑，棕，红，橙，黄，绿，蓝，紫，灰，白 0， 1， 2， 3， 4， 5， 6， 7， 8， 9 倒数第二环，表示零的个数。最后一位，表示误差。这个规律有一个巧记的口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。 例如，红，黄，棕，金表示240欧。 分四环和五环，通常用四环。倒数第二环，可以金色（代表×）和银色的（代表×），最后一环误差可以无色（20%）。五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代笔误差的，绿色的误差为%。精密电阻通常用于军事，航天等方面。 电阻色环上看电阻的精度：
色环电阻分为四色环和五色环 四色环：前两位是有效数字；第三位是倍率；第四位是误差，就是它的精确度五色环：前三位是有效数字；第四位是倍率；第五位是误差 它们的误差色环相同时误差是一样的： 色环误差 棕 +/-1% 红 +/-2% 绿 +/% 蓝 +/% 紫 +/% 灰 +/% 金 +/-5% 银 +/-10% 无色 +/-20% 最常见的： 四色环电阻误差是+/-5%，为普通电阻 五色环电阻误差是+/-1%，为精密电阻。
色环电阻识别： 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几 kΩ 橙色：几十几 kΩ 黄色：几百几十 kΩ 绿色：几点几 MΩ
色环电阻对照表92786
电阻色环转换为阻值对照表 ４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。下表是色环电阻的颜色-数值对照表：
一、电阻阻值的色环表示法 电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。 颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。颜色 按照下面的方法容易记忆： 黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。对此，我们放在后面介绍。“四色环”读数规则 所谓“四色环电阻”就是指用四条色环表示阻值的电阻。从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。如下图：
但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。 请看下面例子： 红2 紫7 棕1 金±5％ 第一环：红——代表2 第二环：紫——代表7 第三环：棕——代表1， 但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。 由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。上述电阻的阻值是：270Ω 那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。金色代表误差±5％，银色代表误差±10％。对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。 在识别四色环电阻时，有两个情况要特别注意：
噪音计使用方法和注意事项
编号：SM-ZD-28651 噪音计使用方法和注意事 项 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
噪音计使用方法和注意事项 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 噪音计顾名思义是用来测量噪音及噪音控制的仪器设备，可以帮助改善工作环境，提高产品的成品率和人员工作效率。不过噪音计能否准确测量环境噪音，取决于使用者能否正确使用设备。这次我们来谈谈相关知识。 噪音计 噪音计使用方法： 测量时，应根据情况选择好正确档位，两手平握噪音计。其中测量噪声用的声级计，表头响应按灵敏度可分为四种： 1、“慢”：表头时间常数为1000ms，—般用于测量稳态噪声，测得的数值为有效值。 2、“快”：表头时间常数为125ms，一般用于测量波动较大的不稳态噪声和交通运输噪声等。快档接近人耳对声音的反应。 3、“脉冲或脉冲保持”：表针上升时间为35ms，用于测量持续时间较长的脉冲噪声，如冲床、按锤等，测得的数值
色环电阻常识
色环电阻 色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。色环电阻是电子电路中最常用的电子元件，采用色环来代表颜色和误差，可以保证电阻无论按什么方向安装都可以方便、清楚地看见色环。色环电阻的基本单位是：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。1000欧（Ω）=1千欧（KΩ），1000千欧（KΩ）=1兆欧（MΩ）。 色环电阻用色环来表示电阻的阻值和误差，普通的为四色环，高精密的用五色环表示，另外还有六色环表示的（此种产品只用于高科技产品且价格十分昂贵）。下表为色环电阻对照关系，其识别方法如下：
黑，棕，红，橙，黄，绿，蓝，紫，灰，白 0， 1， 2， 3， 4， 5， 6， 7， 8， 9 倒数第二环，表示零的个数。 最后一位，表示误差。 色环电阻分四环和五环，通常用四环。 四色环电阻就是指用四条色环表示阻值的电阻，从左向右数，如图所示。第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度）。 例如一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表1）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。
五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。精密电阻通常用于军事，航天等方面。 六色环电阻就是指用六色环表示阻值的电阻，如图所示，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。 倒数第二环，可以金色（代表×0.1）和银色的（代表×0.01），最后一环误差可以无色（20%）。 色环电阻顺序的识别方法 技巧1：先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。 技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。 技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。 2.四色环数值有他的规律,一般是缺省的是比如1(100,1K,1M0, 2(200,2K,), 34(340, 3.4K), 47(47,470, 4.7K), 68(680,6.8K...),很少有绿色5,紫色7,白色9,灰色8开头的.这个可以帮助你判断.而且大部分最后一环误差是银色金色. 1、偏差环距环较远。 2、偏差环较宽。 3、第一环距端部较近。 4、有效数字环无金、银色。（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。） 5、偏差环无橙、黄色。（解释：若某端环是橙或黄色，则是第一环。） 6、试读：成品电阻器的阻值不大于22M，若试读大于22M，说明读反。
NTC热敏电阻工作原理
NTC热敏电阻工作原理、参数解释 作者：时间：2010-3-14 5:09:12 ntc负温度系数热敏电阻工作原理 ntc是negative temperature coefficient 的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，所谓ntc热敏电阻器就是负温度系数热敏电阻器。它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。ntc热敏电阻器在室温下的变化范围在10o~1000000欧姆，温度系数-2%~-6.5%。ntc热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。 ntc负温度系数热敏电阻专业术语 零功率电阻值 rt（ω） rt指在规定温度 t 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。 电阻值和温度变化的关系式为： rt = rn expb(1/t – 1/tn) rt ：在温度 t （ k ）时的 ntc 热敏电阻阻值。 rn ：在额定温度 tn （ k ）时的 ntc 热敏电阻阻值。 t ：规定温度（ k ）。 b ： nt c 热敏电阻的材料常数，又叫热敏指数。 exp：以自然数 e 为底的指数（ e = 2.71828 …）。 该关系式是经验公式，只在额定温度 tn 或额定电阻阻值 rn 的有限范围内才具有一定的精确度，因为材料常数b 本身也是温度 t 的函数。 额定零功率电阻值 r25 （ω） 根据国标规定，额定零功率电阻值是 ntc 热敏电阻在基准温度25 ℃ 时测得的电阻值 r25，这个电阻值就是ntc 热敏电阻的标称电阻值。通常所说 ntc 热敏电阻多少阻值，亦指该值。 材料常数（热敏指数） b 值（ k ）
接地电阻测量仪的工作原理【图文】
接地电阻测量仪的工作原理【图文】 ZC-8型接地电阻测量仪是按补偿法的原理制成的，【立创商城提供】内附手摇交流发电机作为电源，其工作原理如图所示。图（a）中，TA是电流互感器，F是手摇交流发电机，Z是机械整流器或相敏整流放大器，S是量程转换开关，G是检流计，Rs是电位器。该表具有3个接地端钮，它们分别是接地端钮E（E 端钮是由电位辅助端钮P2和电流辅助端钮C2在仪表内部短接而成）、电位端钮Py以及电流端钮C）。各端钮分别按规定的距离通过探针插人地中，测量接于E、P）两端钮之间的土壤电阻。为了扩大量程，电路中接有两组不同的分流电阻R1～R3以及R5～R8,用以实现对电流互感器的二次电流I2以及检流计支路的三挡分流。分流电阻的切换利用量程转换开关S完成，对应于转换开关有三个挡位，它们分别是0～1Ω．1～10Ω和10～100Ω。 将图（a）的线路进行简化，画成实际测量时的原理图，如图（b）所示。图中E′为接地体，P′为电位接地极，C′为电流接地极，它们各自连接E、P1、C1端钮，分别插人距离接地体不小于20m和40m的土壤中。
假设手摇交流发电机F在某一时刻输出交流电，其左端为高电位，则此刻电流J经电流互感器的原边→端钮E→接地体E′→大地→电流接地极C′→端钮C1，再回到手摇交流发电机右端，构成一个闭合回路。在E′的接地电阻Rx上形成的压降为IRx，压降IRx随着与E′极距离的增加而急剧下降，在P′极时降为零。同样，两电极P′和C′之间也会产生压降，其值为IRc，电位分布如图（b）所示。 电流互感器的二次电流为KI（K是互感器的变比：I2/I1），该电流经过电位器s点的压降为KIRs。借助调节电位器的活动触点W，使检流计指示为零，此时，P′、s两点间的电位为零，即为 由式（8－2）可见，被测的接地电阻Rx可由电流互感器的变比Κ和电位器的电阻R，所决定，而与电流接地极C′的电阻R，无关。用上述原理测量接地电阻的方法称为补偿法。 需要指出的是，电流接地极C′用来构成接地电流的通路是完全必要的。如果只有一个电极，则测量结果将不可避免地将接地体E′的接地电阻包括进去，这显然是不正确的。还要指出的是，一般都是采用交流电进行接地电阻的测量，这是因为土壤的导电主要依靠地下电解质的作用，如果采用直流电就会引起化学极化作用，以致严重地歪曲测量结果。
噪音计使用方法和注意事项(正式)
编订：__________________ 单位：__________________ 时间：__________________ 噪音计使用方法和注意事 项(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-1153-92 噪音计使用方法和注意事项(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 噪音计顾名思义是用来测量噪音及噪音控制的仪器设备，可以帮助改善工作环境，提高产品的成品率和人员工作效率。不过噪音计能否准确测量环境噪音，取决于使用者能否正确使用设备。这次我们来谈谈相关知识。 噪音计 噪音计使用方法： 测量时，应根据情况选择好正确档位，两手平握噪音计。其中测量噪声用的声级计，表头响应按灵敏度可分为四种： 1、“慢”：表头时间常数为1000ms，—般用于测量稳态噪声，测得的数值为有效值。 2、“快”：表头时间常数为125ms，一般用于测量波动较大的不稳态噪声和交通运输噪声等。快档接近
人耳对声音的反应。 3、“脉冲或脉冲保持”：表针上升时间为35ms，用于测量持续时间较长的脉冲噪声，如冲床、按锤等，测得的数值为最大有效值。 4、“峰值保持”：表针上升时间小于20ms.用于测量持续时间很短的脉冲声，如枪、炮和爆炸声，测得的数值是峰值.即最大值。测距仪测高仪激光投线仪流量计GPS测厚仪水准仪平板仪波形记录仪测试夹具电压电流记录器资料集录器图形记录仪流量积算仪表。 噪音计使用注意事项： 1、使用前应先阅读说明书，了解仪器的使用方法与注意事项。 2、安装电池或外接电源注意极性，切勿反接。长期不用应取下电池，以免漏液损坏仪器。 3、传声器切勿拆卸，防止掷摔，不用时放置妥当。 4、仪器应避免放置于高温、潮湿、有污水、灰尘及含盐酸、碱成分高的空气或化学气体的地方。 5、勿擅自拆卸仪器。如仪器不正常，可送修理单
PTC热敏电阻工作原理
PTC热敏电阻工作原理 PTC热敏电阻（正温度系数热敏电阻）是一种具温度敏感性的半导体电阻，一旦超过一定的温度（居里温度）时，它的电阻值随着温度的升高几乎是呈阶跃式的增高．PTC热敏电阻本体温度的变化可以由流过PTC热敏电阻的电流来获得，也可以由外界输入热量或者这二者的叠加来获得． 陶瓷材料通常用作高电阻的优良绝缘体，而陶瓷PTC热敏电阻是以钛酸钡为基，掺杂其它的多晶陶瓷材料制造的，具有较低的电阻及半导特性．通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的：在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代，因而得到了一定数量产生导电性的自由电子． 对于PTC热敏电阻效应，也就是电阻值阶跃增高的原因，在于材料组织是由许多小的微晶构成的，在晶粒的界面上，即所谓的晶粒边界（晶界）上形成势垒，阻碍电子越界进入到相邻区域中去，因此而产生高的电阻．这种效应在温度低时被抵消：在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动．而这种效应在高温时，介电常数和极化强度大幅度地降低，导致势垒及电阻大幅度地增高，呈现出强烈的PTC效应． PTC是一种半导体发热陶瓷，当外界温度降低，PTC的电阻值随之减小，发热量反而会相应增加。 PTC 的工作原理PTC热敏电阻（正温度系数热敏电阻）是一种具温度敏感性的半导体电阻，一旦超过一定的温度（居里温度）时，它的电阻值随着温度的升高几乎是呈阶跃式的增高．PTC热敏电阻本体温度的变化可以由流过PTC热敏电阻的电流来获得，也可以由外界输入热量或者这二者的叠加来获得．陶瓷材料通常用作高电阻的优良绝缘体，而陶瓷PTC热敏电阻是以钛酸钡为基，掺杂其它的多晶陶瓷材料制造的，具有较低的电阻及半导特性．通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的：在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代，因而得到了一定数量产生导电性的自由电子．对于PTC热敏电阻效应，也就是电阻值阶跃增高的原因，在于材料组织是由许多小的微晶构成的，在晶粒的界面上，即所谓的晶粒边界（晶界）上形成势垒，阻碍电子越界进入到相邻区域中去，因此而产生高的电阻．这种效应在温度低时被抵消：在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动．而这种效应在高温时，介电常数和极化强度大幅度地降低，导致势垒及电阻大幅度地增高，呈现出强烈的PTC效应． PTC热敏电阻是开发早、种类多、发展较成熟的敏感元器件．PTC 热敏电阻由半导体陶瓷材料组成，利用的原理是温度引起电阻变化．若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：σ=q（nμn+pμp）因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线．这就是半导体热敏电阻的工作原理．热敏电阻包括正温度系数（PTC）和负温度系数（NTC）热敏电阻，以及临界温度热敏电阻（CTR）．它们的电阻-温度特性如图1所示．PTC热敏电阻的主要特点是：①灵敏度较高，其电阻温度系数要比金属大10~100倍以上，能检测出10-6℃的温度变化；②工作温度范围宽，常温器件适用于- 55℃~315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃~55℃；③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；④使用方便，电阻值可在0．1~100kΩ间任意选择；⑤易加工成复杂的形状，可大批量生产；⑥稳定性好、过载能力强． PTC热敏电阻 PTC（Positive Temperature Coeff1Cient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料，可专门用作恒定温度传感器．该材料是以BaTiO3或 SrTiO3或PbTiO3为主要成分的烧结体，其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化，常将这种半导体化的BaTiO3等材料简称为半导（体）瓷；同时还添加增大其正电阻温度系
噪音计TES1350A使用说明书
TES1350A噪音计 频率加权特性：A和C 反应速率：快速（fast），慢速（slow） 麦克风：1/2英寸极化电容式麦克风 显示：4位数，解析度0.1dB，取样率：2次/秒 最大读数锁定：MAX HOLD （下降率≤1dB/3分钟） 校正：内含94dB1KHz正弦波校正信号 过载指示：“OVER”符号表示 类比信号输出：由单一立体耳机输出 AC=0.65Vms（每范围档），输出阻力约600欧姆 DC=10mV/dB，输出阻力约100欧姆 电源：单一9V电池，006P或NEDA1604或IEC6F22 电池寿命：约50小时 操作温湿度：0~40℃，10%~90%RH 储存温湿度：-10~60℃，10%~75%RH 外形尺寸：240*68*25mm 重量：约210公克（含电池） 附件：电池，调整棒，海绵球 一.安全须知 1.请依噪音计各项规格使用 使用环境条件：2000公尺高度以下，相对湿度≤90%RH，操作温度0~40℃。 2.保存及清洁要领 非说明书详载的检查及维修，须有本公司合格人员处理； 定期以干布擦拭，请勿使用去污剂，溶剂清洁本表。 3. 电表采双重保护 符合欧洲CE安全规范 二.功能说明 1.大液晶显示，读取容易。 2.最大读数锁定 3.过范围档位指示 4.内部校正系统 5.A和C权衡网路选择 6.快（F）和慢（S）响应时间选择 7.AC和DC类比信号输出，可连接至频率分析仪或X-Y轴记录仪做数据统 计分析。 三.规格 适用标准：依据IEC651 准确度：±2.0dB 频率响应：31.5Hz~8KHz 动态范围：65dB
测量范围：Lo=35dB~100dB；Hi=65dB~130dB 四. 1 2 3 5 4 6 9 7 1.微音器：1/2英寸极化电容式麦克风 2.显示器：4位数LCD显示音准dB（分贝），过范围指示“OVER”，低电池 电力“”BT符号显示 3.电源和档位范围选择开关：关掉(OFF)或档位范围Lo=35dB~100dB； Hi=65dB~130dB测量选择 4.反应速率和最大锁定开关：“F”：适用噪音变化小者，约每0.125秒抓取测 量值1次；“S”：适用噪音变化大者，约每 1.0秒抓取测量值1次； MAXHOLD：抓取噪音最大为准值并锁住其读值，若要重设读值按（RESET）即可 5.功能开关：A：A权衡网路；C：C权衡网路；CAL94dB：内部94.0dB校 正 6.校正调整旋钮 7.AC/DC输出耳机插座：为一3.5mm，3极输出端子，两种输出信号AC， DC均由一标准3极，3.5mm之耳机插座输出，顶端AC信号，中间DC信号，外连共同地点。AC=0.65Vms（每范围档），输出阻力约600欧姆，DC=10mV/dB，输出阻力约100欧姆 8.电池盖 9.重设键：重设最大读值锁定（MAXHOLD） 10.三脚架固定座：为1/4之螺丝座用以架设三脚架用 11.海绵球 面板显示部分 4
标准铂电阻使用说明书
使用说明书
北京奥维泰科技有限责任公司 版权所有，翻版必究 北京奥维泰科技有限责任公司 北京市海淀区上地信息路2号院2号楼3D 电话：(010) 传真：(010) 邮编：100085 述------------------------------------------------------ 3 2.标准铂电阻温度计的工作原理、分类和结构---------------- 3 3. 主要技术指标------------------------------------------5
4. 标准铂电阻温度计的使用方法及注意事项-------------------5 4.1温度计的检查--------------------------------------- 5 4.2温度计的检定--------------------------------------6 4.3温度计的测量--------------------------------------6 4.4测量结果的计算------------------------------------7 4.5计算方法举例---------------------------------------- 10 4.6温度计的维护与保管---------------------------------- 10 5.温度计可能出现的不正常现象及其应对措施--------------------- 10 6. 参考文献-------------------------------------------------12 附录一：0℃～720℃温区参考函数表 ----------------------------------13附录二：- 200℃～0℃温区参考函数表 ---------------------------------22 1. 概述 标准铂电阻温度计是1990年国际温标(ITS－90)规定的内插仪器，是目前技术条件下测温准确度最高、稳定性最好的测温仪器。标准铂电阻温度计是传递国际温标的计量标准器具。在检定各种标准水银温度计、精密温度计、工业铂、铜热电阻时作为标准器使用，也可直接用于高准确度的温度测量。 在我国，标准铂电阻温度计已得到广泛的应用。尤其是石英外护管二等标准铂电阻温度计，广泛应用于各级温度计量实验室的量值传递和精密测温。标准铂电阻温度计有二种外护管，石英外护管及金属外护管。石英外护管标准铂电阻温度计和金属外护管标准铂电阻温度计各有其优缺点。具体选择哪一种温度计，要根据用户
取样电阻的工作原理
一，电流检测电阻的基本原理: 根据欧姆定律,当被测电流流过电阻时,电阻两端的电压与电流成正比.当1W的电阻通过的电流为几百毫安时,这种设计是没有问题的.然而如果 电流达到10-20A,情况就完全不同,因为在电阻上损耗的功率(P=I2xR)就 不容忽视了.我们可以通过降低电阻阻值来降低功率损耗,但电阻两端的电压也会相应降低,所以基于取样分辨率的考虑,电阻的阻值也不允许太低。 二，长期稳定性 对于任何传感器来说,长期稳定性都非常重要.甚至在使用了一些年后,人们都希望还能维持早期的精度.这就意味着电阻材料在寿命周期内一定要抗腐蚀,并且合金成分不能改变.要使测量元件满足这些要求,可以使用同 质复合晶体组成的合金,通过退火和稳定处理的生产制程,以达到基本热力学状态.这样的合金的稳定性可以达到ppm/年的数量级,使其能用于标准电阻。 表面贴装电阻在140℃下老化1000小时后阻值只有大约-0.2%的轻 微漂移,这是由于生产过程中轻微变形而导致的晶格缺损造成的.阻值漂移很大程度上由高温决定,因此在较低的温度下比如+100℃,这种漂移实际是检测不出来的。
三，端子连接 在低阻值电阻中,端子的阻值和温度系数的影响往往是不能忽略的,实际设计中应充分考虑这些因素,可以使用附加的取样端子直接测量金属材料两端的电压。 由电子束焊接的铜-锰镍铜电阻实际上具有这样低的端子阻值,通过合理的布线可以作为两端子电阻使用而接近四端子连接的性能.但是在设计时一定要注意取样电压的信号连线不能直接连接取样电阻的电流通道上,如果可能的话,最好能够从取样电阻下面连接到电流端子并设计成微带线。
四，低阻值 四引线设计推荐用于大电流和低阻值应用.通常的做法使用锰镍铜合金带直接冲压成电阻器,但这不是最好的办法.尽管四引线电阻有利于改进温 度特性和热电压,但总阻值有时高出实际阻值2到3倍,这会导致难以接受 的功率损耗和温升.此外,电阻材料很难通过螺丝或焊接与铜连接,也会增 加接触电阻以及造成更大的损耗。 康铜丝电阻 说到电流/电压的采样电路，就像上图中万用表中所使用的那样，那么，什么是康铜丝电阻呢？ 简单地说，康铜丝电阻是选用高精密合金丝并经过特殊工艺处理，其 阻值低，精度高，温度系数低，具有无电感，高过载能力。 正是因为康铜丝具备以上这些优良的电气特性，所以它被广泛用于通 讯系统，电子整机，自动化控制的电源等回路作限流，均流或取样检测电 路连接等。
色环电阻阻值对照表
一、四色环：
二、第四环决定第一、第二环颜色组合： 标称值系列误差电阻标称值 E24（金色）±5%1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.87.58.29.1 E12（银色）±10%1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.88.2 E6（无色）±20% 1.0 1.5 2.2 3.3 4.7 6.8如：一、二环为棕和棕，那四环只能是金色了，因为只有E24标称值系列才有1.1对应阻值。 一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。 一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围： 第三环颜色倍乘阻值范围单位备注金色10-1 1.0-9.1Ω几点几欧 黑色10010-91Ω几十几欧 棕色101100-910Ω几百几十欧 红色1021.0-9.1K Ω 几点几千欧 橙色10310-91KΩ几十几千欧 黄色104100-910K Ω 几百几十千欧 绿色1051.0-9.1M Ω 几点几兆欧 蓝色10610-91MΩ几十几兆欧 紫色107100-910M Ω 几百几十兆欧
银色 倍乘太小一般不会常用灰色 倍乘太大一般不会用白色 倍乘太大一般不会用无色 第三环不可能是无色环 四、五色环：颜色第一环第二环第三环 第四环（倍乘）第五环（误差环）备注黑色 0001误差环与阻值环隔距较大 棕色 11110±1%红色 222100±2%橙色 3331000黄色 44410000绿色 555100000±0.5%蓝色 6661000000±0.25%紫色 77710000000±0.1%灰色 888100000000±0.05%白色 9991000000000金色 0.1±5%银色 0.01±10%无色±20%
NL-27噪音计使用说明书
NL-27噪音计说明书 图（一） 1.按住图（一）画面内红色圈起的POWER 键1秒开机，出现开机画面，如图（二）所示。 图（二） 2.按图（二）画面内的START/STOP 键一下，即可进入测试画面，如图（三）所示：
图（三） 测量结束后按一下MODE 键，可以查看本次测量Leq ,Lmax ,Le 三种数值（三种数值解释如下）。 Leq ：等效连续声级（某一时间断声音的平均值） Lmax ：噪音声级最大值 Le: 单发噪音暴露声级 4.按开机画面中的A/C/CAL 键一次可进入频率加权特性C ，如图（四）所示：（如要测试同上面一样） 图（四） 频率加权特性A ：捕捉所有声音(我们一般用A 特性测量，C 特性不用) 频率加权特性C ：捕捉人耳能听到的声音
（五）所示：该仪器的内置振荡器的标定（1KHz ,正弦波），标准声压量程式：94.0dB （该数值为仪器原厂商设定的自检标准值）。 图（五） 如果内部校准屏幕的数值不是自检标准值94.0dB ，按START/STOP 键（向下）或MODE 键（向上）调至自检标准值94.0 dB 。 7.在图（五）画面时按A/C/CAL 键一次可进入声校准屏幕，如图（六）所示： 图（六） 需要仪器NC-74来校验。
（七）所示。 图（七） 此画面为仪器总共测量数值的次数，按START/STOP键（向下）或MODE 键（向上）可以在该画面查看仪器每一次测量（Leq , Lmax , Le）的数值。 9.如果要删除数据在图（七）画面时按A/C/CAL键5秒进入删除屏幕， 如图（八）所示： 在此画面按START/STOP键一次删除所有数据记录（总共可以记录199组数据），再按A/C/CAL键一次进入开机画面。 10.按开机画面内的A/C/CAL键3秒后可以进入菜单屏幕。如图（九） 所示：
标准铂电阻温度计检定
MV_RR_CNG_0029 标准铂电阻温度计检定规程 1. 标准铂电阻温度计检定规程说明 编号 JJG 160—1992 名称 （中文）标准铂电阻温度计检定规程 （英文）Verification Regulation of the Standard Platinum Resistance Thermometer 归口单位 中国计量科学研究院 起草单位 中国计量科学研究院 主要起草人 王玉兰 (中国计量科学研究院) 批准日期 1992年6月15日 实施日期 1992年12月1日 替代规程号 JJG 160-89 适用范围 本规程适用于新制造、使用中及修理后的测量范围为0～419.527 ℃的标准铂电阻温度计的检定。 主要技术 要求 1 外观尺寸 2 结构 3 电阻特性 4 稳定性 5 热性能和其它性能 是否分级 否 检定周期（年） 2 附录数目 3 出版单位 中国计量出版社 检定用标准物质 相关技术文件 备注 2. 标准铂电阻温度计检定规程摘要 一 概 述 标准铂电阻温度汁(以下简称温度计)是根据金属铂的电阻随温度变化而变化的规律来测量温度的。 在0～419.527℃温区内，1990年国际温标(ITS－90) 采用标准铂电阻温度计作为温标的内插仪器，它使用一组规定的定义固定点和参考函数和相应的差值函数内插。 在0～419.527℃温区内，温度t 由下列公式确定： W r (t )＝C 0 f i ∑=9 1C i 〔(t /℃－481)/481〕i (1) t /℃＝D 0i ∑=9 1D i 〔(W r (t )－2.64)/1.64〕i (2) 116
光敏电阻的工作原理
光敏电阻工作原理图 光敏电阻（光导管） 在黑暗的环境下，它的阻值很高；当受到光照并且光辐射能量足够大时，光导材料禁带中的电子受到能量大于其禁带宽度ΔEg 的光子激发，由价带越过禁带而跃迁到导带，使其导带的电子和价带的空穴增加，电阻率变小。 光敏电阻的工作原理和结构 当光照射到光电导体上时，若光电导体为本征半 导体材料，而且光辐射能量又足够强，光导材料 价 带上的电子将激发到导带上去，从而使导带的电子和价带的空穴增加，致使光导体的电导率变大。为实现能级的跃迁，入射光的能量必须大于光导体材料的禁带宽度Eg，即 式中ν 和λ—入射光的频率和波长。 一种光电导体，存在一个照射光的波长限λC，只有波长小于λC 的光照射在光电导体上，才能产生电 子在能级间的跃迁，从而使光电导体电导率增加。 光敏电阻的结构如图所示。管芯是一块安装在绝缘衬底上带有两个欧姆接触电极的光电导体。光导体吸收光子而产生的光电效应，只限于光照的表面薄层，虽然产生的载流子也有少数扩散到内部去，但扩散深度有限，因此光电导体一般都做成薄层。为了获得高的灵敏度，光敏电阻的电极一般采用硫状图案，结构见下
金属封装的硫化镉光敏电阻结构图 它是在一定的掩模下向光电导薄膜上蒸镀金或铟等金属形成的。这种硫状电极，由于在间距很近的电极之间有可能采用大的灵敏面积，所以提高了光敏电阻的灵敏度。图（c）是光敏电阻的代表符号。 a b c CdS 光敏电阻的结构和符号 1--光导层; 2--玻璃窗口; 3--金属外壳; 4--电极; 5--陶瓷基座; 6--黑色绝缘玻璃; 7--电阻引线。 光敏电阻的灵敏度易受湿度的影响，因此要将导光电导体严密封装在玻璃壳体中。如果把光敏电阻连接到外电路中，在外加电压的作用下，用光照射就能改变电路中电流的大小，其连线电路如图所示。 光敏电阻具有很高的灵敏度，很好的光谱特性，光谱响应可从紫外区到红外区范围内。而且体积小、重量轻、性能稳定、价格便宜，因此应用比较广泛。
色环电阻读值方法及电阻色环表
色环电阻读值方法及电阻色环表 色环电阻读值方法及电阻色环表 在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果*近边缘的是这3种色彩，则需要倒过来计算。 色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。 对于4色环电阻，其阻值计算方法位： 阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数 对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数 色标法色标法是指在电感器表面涂上不同的色环来代表电感量(与电阻器类似)，通常用四色环表示，紧靠电感体一端的色环为第一环，露着电感体本色较多的另一端为末环。其第一色环是十位数，第二色环为个位数，第三色环为应乘的倍数(单位为11H)，第四色环为误差率，各种颜色所代表的数值见表2。例如：色环颜色分别为棕、黑、金、金的电感器的电感量为1LIH，误差为5％。
常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表： 英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 直插电阻 1/8W ----AXIAL-0.3 1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话） 1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话） 2W ----AXIAL-0.8 3W ----AXIAL-1.0 5W ----AXIAL-1.2 附铜处的连接孔线宽 1.针对某块铜，选中SHAPE，右键Parameter 里Thermal Relief Conenct 设置即可。 2.针对全局设置，打开Global Shape Parameter 设置即可。 3.针对某些PTH PIN进行设置，在PIN上添加以下属性即可。 DYN_FIXED_THERM_WIDTH 连接线宽 DYN_THERMAL_CON_TYPE 连接类型
