CK6136数控车床常见故障分析与处理
数控机床各种常见故障及分析排除方法
数控机床各种常见故障及分析排除方法数控机床是一种高精度的自动化加工设备，常见的故障涉及机械、电气和控制系统等方面。
下面将介绍数控机床常见的故障及分析排除方法。
一、机械故障1.传动系统故障：可能是齿轮损坏、传动链条松动等。
分析排除时需要检查传动部件的磨损程度，并及时更换磨损严重的零件。
2.导轨磨损：导轨磨损会导致机器精度下降，产生噪音。
排除方法为进行导轨的研磨或更换损坏的导轨。
3.润滑系统故障：润滑系统故障可能导致机械部件摩擦不足，引起过热和损坏。
分析排除时需要检查润滑系统的油液是否充足，是否存在堵塞等问题。
二、电气故障1.电气接触不良：电气接触不良会导致机床无法正常运转、控制信号丢失等问题。
分析排除时需要检查电气接线是否牢固，并清理接触点上的脏污。
2.电机故障：电机故障可能导致机床不能运转或运转不稳定。
排除方法为检查电机是否发热、电机线圈是否短路等问题，并及时更换损坏的电机零件。
3.电源故障：电源故障会导致机床无法正常供电。
分析排除时需要检查电源线路是否接触良好，电源开关是否正常。
三、控制系统故障1.控制卡故障：控制卡故障会导致机床无法正常运转或运行偏差。
排除方法为检查控制卡是否松动、焊点是否断开等，并及时更换故障的控制卡。
2.编程错误：编程错误可能导致机床运行轨迹错误或参数设置错误。
分析排除时需要检查程序的逻辑是否正确，并对参数进行调整。
3.传感器故障：传感器故障会导致机床无法正常感知工件位置或状态。
排除方法为检查传感器的连接是否正常，是否需要更换故障的传感器。
在分析和排除故障时，需要注意进行正确的故障现象描述和故障现场检查，充分了解机床的结构和工作原理，根据故障现象进行合理的排查。
此外，定期进行机床的维护保养工作，检查关键部件的磨损情况，及时更换损坏的零件，可以减少故障的发生。
最后，应注意安全操作，遵守机床操作规程，确保人员的人身安全和设备的安全运行。
数控机床常见故障的诊断与排除范本
数控机床常见故障的诊断与排除范本数控机床是一种集机械、电气、液压、气动和计算机技术于一体的先进设备，广泛应用于各个制造行业。
然而，由于机床使用的复杂性和长时间运行，常常会出现各种故障。
及时和准确地诊断和排除故障，对于保持机床的正常运行以及提高生产效率至关重要。
在本文中，将介绍数控机床常见故障的诊断与排除范本。
一、电气故障1. 故障现象：机床电源没有接通，无法正常运行。
排查方法：检查机床电源是否正常接通，检查各个电源线路是否处于正常状态。
2. 故障现象：机床电源正常接通，但机床无法启动。
排查方法：检查机床主电源开关、控制柜门开关、急停开关等是否处于正常状态，检查控制柜内部各个电路是否正常。
3. 故障现象：机床工作过程中突然停机或者出现电流过大现象。
排查方法：检查各个电机、伺服驱动器、继电器等电气元件是否出现故障，检查负载过大或者工作过程中出现异常情况。
二、机械故障1. 故障现象：机床在运行过程中出现噪音或者震动现象。
排查方法：检查机床各个部件是否松动或者损坏，包括主轴、进给系统、传动系统等，进行适当的调整和维护。
2. 故障现象：机床刀具无法正常切削工件。
排查方法：检查机床刀具是否磨损或者松动，检查进给系统和主轴系统是否正常工作，检查工件和夹具是否正确。
3. 故障现象：机床出现漏油或者润滑系统不正常。
排查方法：检查机床润滑系统是否有足够的润滑油，检查润滑系统的管路是否正常，检查润滑泵是否工作良好。
三、控制系统故障1. 故障现象：机床控制系统无法正常工作。
排查方法：检查控制系统电源、接线、信号线是否正常连接，检查控制系统的软件和硬件是否出现故障。
2. 故障现象：机床运动轴无法正常运动或者位置误差过大。
排查方法：检查伺服驱动器和编码器是否正常工作，检查运动轴的机械结构是否正常，检查运动轴的运动控制参数是否正确。
3. 故障现象：机床程序运行中出现错误或者停顿。
排查方法：检查机床程序是否正确，检查编程和操作是否正确，检查机床控制系统的相关参数是否设置正确。

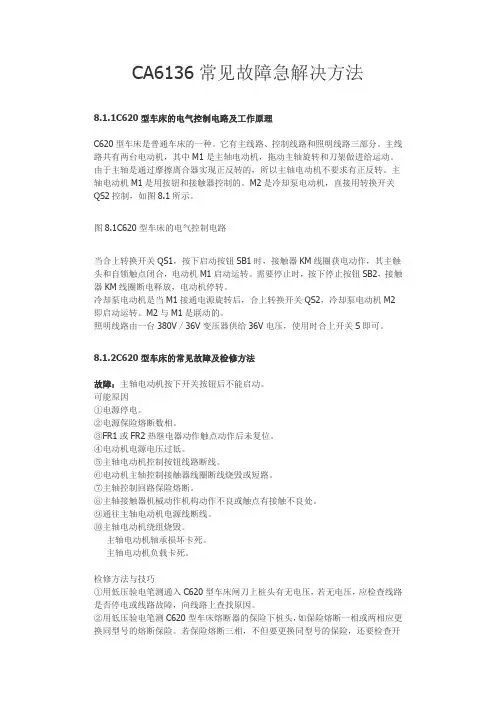

CA6136常见故障及解决方法
CA6136常见故障急解决方法8.1.1C620型车床的电气控制电路及工作原理C620型车床是普通车床的一种。
它有主线路、控制线路和照明线路三部分。
主线路共有两台电动机，其中M1是主轴电动机，拖动主轴旋转和刀架做进给运动。
由于主轴是通过摩擦离合器实现正反转的，所以主轴电动机不要求有正反转。
主轴电动机M1是用按钮和接触器控制的。
M2是冷却泵电动机，直接用转换开关QS2控制，如图8.1所示。
图8.1C620型车床的电气控制电路当合上转换开关QS1，按下启动按钮SB1时，接触器KM线圈获电动作，其主触头和自锁触点闭合，电动机M1启动运转。
需要停止时，按下停止按钮SB2，接触器KM线圈断电释放，电动机停转。
冷却泵电动机是当M1接通电源旋转后，合上转换开关QS2，冷却泵电动机M2即启动运转。
M2与M1是联动的。
照明线路由一台380V／36V变压器供给36V电压，使用时合上开关S即可。
8.1.2C620型车床的常见故障及检修方法故障：主轴电动机按下开关按钮后不能启动。
可能原因①电源停电。
②电源保险熔断数相。
③FR1或FR2热继电器动作触点动作后未复位。
④电动机电源电压过低。
⑤主轴电动机控制按钮线路断线。
⑥电动机主轴控制接触器线圈断线烧毁或短路。
⑦主轴控制回路保险熔断。
⑧主轴接触器机械动作机构动作不良或触点有接触不良处。
⑨通往主轴电动机电源线断线。
⑩主轴电动机绕组烧毁。
主轴电动机轴承损坏卡死。
主轴电动机负载卡死。
检修方法与技巧①用低压验电笔测通入C620型车床闸刀上桩头有无电压，若无电压，应检查线路是否停电或线路故障，向线路上查找原因。
②用低压验电笔测C620型车床熔断器的保险下桩头，如保险熔断一相或两相应更换同型号的熔断保险。
若保险熔断三相，不但要更换同型号的保险，还要检查开关线路有无短路处或电动机有无卡死烧坏等。
可用手转动电动机风叶轮看能否转动，如能转动，再用500V兆欧表检查一下电动机对地绝缘，拆开电动机连接片检查三组线圈的相互绝缘情况，如电动机卡死或绝缘损坏，应处理卡死现象或修理损坏绕组。
浅谈ck6136数控车床的维护保养与故障排
盐城纺织职业技术学院毕业设计（论文）浅析ck6136数控车床的维护保养与故障排除毛彬彬班级机电812专业机电一体化所在系机电工程系指导老师王超完成时间：2010年12月24日至2011年1月7日目录摘要 (2)引言 (3)第1章数控机床概述 (4)1.1起源及发展 (4)1.2数控机床工作原理及组成 (5)第2章 CK6136经济型数控车床 (10)2．1 CK6136整体结构及用用途 (10)2．2 CK6136电气结构及原理分析 (14)第3章 CK6136常见故障诊断与排除 (17)3.1 数控机床常见故障及分类 (17)3.2 CK6136常见电气故障及排除 (18)第4章数控机床电气部分改进 (21)4.1 C K6136数控车床的抗干扰改进措施 (21)第5章CK6136数控车床的维护和保养 (22)5.1数控机床维护与保养的目的和意义 (22)5.2 数控机床维护与保养的基本要求 (23)参考文献 (25)总结 (26)附录：C K6136电气原理图 (28)摘要数控机床是采用了数控技术的机床，它是用数字信号控制机床运动及其加工过程。
具体地说，将刀具移动轨迹等加工信息用数字化的代码记录在程序介质上，然后输入数控系统，经过译码、运算，发出指令，自动控制机床上的刀具与工件之间的相对运动，从而加工出形状、尺寸与精度符合要求的零件，这种机床即为数控机床。
关键字数控技术数控系统数控机床自动控制引言数控车床又称为 CNC车床，即计算机数字控制车床，是目前国内使用量最大，覆盖面最广的一种数控机床，约占数控机床总数的25%。
数控机床是集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品。
是机械制造设备中具有高精度、高效率、高自动化和高柔性化等优点的工作母机。
数控机床的技术水平高低及其在金属切削加工机床产量和总拥有量的百分比是衡量一个国家国民经济发展和工业制造整体水平的重要标志之一。
数控车床机械故障的维修探析
数控车床机械故障的维修探析数控车床是一种广泛用于制造业的自动化机械设备，能够精确高效地加工各种零部件。
由于长时间的使用和各种外部因素的影响，数控车床也难免会出现各种故障。
故障维修是保证数控车床正常运转的关键，因此对数控车床机械故障的维修进行探析对于维护设备的正常运转以及提高生产效率具有重要意义。
一、常见的数控车床机械故障1.机床主轴不转或转动困难这是数控车床经常出现的故障之一。
主要原因有：主轴轴承磨损、主轴零部件松动、主轴润滑不良等。
解决方法：检查轴承是否需要更换、检查传动部分是否有松动现象、合理进行润滑保养。
2.刀具寿命短数控车床的刀具是经常需要更换的部件，但如果刀具寿命过短会影响生产效率。
常见原因有：切削参数设置不当、刀具材质选择不当、切削液使用不当等。
解决方法：合理设置切削参数、选择合适的刀具材质、正确使用切削液。
3.数控系统故障数控系统是数控车床的核心部件，一旦出现故障会导致机床无法正常工作。
故障原因可能是软件程序错误、硬件故障或者外部干扰等。
解决方法：检测软件程序是否存在错误、检查硬件部件是否正常、加强外部干扰防护措施。
4.进给系统故障进给系统是数控车床的重要组成部分，如果出现故障会导致工件加工质量下降甚至返工。
常见故障原因是进给轴传动部件损坏、进给系统调整不当等。
解决方法：检查传动部件是否需要更换、进行进给系统调整。
1.及时发现并排除故障在生产过程中，及时发现并排除故障是非常重要的，这需要设备维修人员具有丰富的经验和敏锐的观察力。
只有在故障发生时能够快速判断和处理，才能最大程度地减少生产的损失。
2.保养维护设备的保养维护是预防故障的关键。
定期对数控车床进行检查、保养，可以有效延长设备的使用寿命，减少故障的发生。
3.技术过硬设备维修人员不仅需要具备丰富的维修经验，更需要具备扎实的专业知识和高超的技术水平。
只有技术过硬的维修人员才能更好地应对各种复杂的故障。
4.维修方案科学针对不同的故障，需要采用科学合理的维修方案。
数控机床常见故障的诊断与排除
数控机床常见故障的诊断与排除数控机床是一种使用电子计算机来控制机床运动的一种较新的机床形式。
虽然数控机床具有高度自动化、精度高、生产效率高等优点，但也会遇到各种故障。
本文将介绍数控机床常见故障的诊断与排除方法。
一、机床加工精度降低1.刀具质量问题：检查刀具是否磨损、刃口损坏等问题，并及时更换或修复。
2.刀具切削参数问题：检查切削速度、进给速度、切削深度等参数是否正确。
3.工件固定不牢问题：检查工件夹紧装置是否松动或磨损，及时进行维护和修复。
4.主轴轴承问题：检查主轴轴承是否磨损，与专业人员一同进行检修和更换。
二、机床轴运动不正常1.伺服电机故障：检查伺服电机是否发生断路、短路等故障，及时修复或更换。
2.伺服控制器故障：检查伺服控制器是否正常运行，如有异常情况，及时进行维修或更换。
3.导轨滑块问题：检查导轨滑块是否磨损、卡滞等问题，及时进行维护和调整。
4.限位开关问题：检查限位开关是否工作正常，如有故障，及时修复或更换。
三、机床进给系统故障1.进给电机故障：检查进给电机是否正常工作，如有异常情况，及时维修或更换。
2.进给传动系统故障：检查进给传动系统是否出现松动、磨损等问题，及时进行维护和修复。
3.编码器问题：检查编码器是否损坏，及时更换。
4.进给速度设置问题：检查进给速度是否正确设置，如有误差，及时进行调整。
四、操作系统故障1.控制软件故障：检查控制软件是否正常运行，如有异常情况，及时修复或更新软件。
2.操作界面显示问题：检查操作界面是否显示正确，如有问题，及时联系专业人员进行维修。
3.数据传输问题：检查数据传输是否正常，如有异常情况，及时进行排查和修复。
五、液压系统故障1.液压油温过高：检查液压油温是否过高，及时更换液压油或检查冷却系统是否正常工作。
2.系统泄漏：检查液压系统是否存在泄漏现象，及时进行维修和修复。
3.液压缸故障：检查液压缸是否损坏或磨损，及时更换。
六、冷却系统故障1.冷却液温度过高：检查冷却系统是否正常工作，及时更换冷却液或修复冷却系统故障。
数控机床常见的故障与基本处理技术分析
数控机床常见的故障与基本处理技术分析数控机床在现代工业生产中扮演着重要角色，它具有高效、精确和灵活的加工特点，广泛应用于汽车零部件、飞机零部件、模具、航天航空等领域。
但是数控机床在使用过程中也会出现各种故障，影响生产效率和产品质量。
对数控机床常见故障及其基本处理技术进行分析和总结是非常有必要的。
一、数控机床常见故障1. 系统故障数控机床的系统故障多是由于系统电路、通讯、传感器等组成的。
常见的系统故障有：控制系统死机、系统显示故障、通讯故障、系统软件故障等。
2. 机床故障机床故障主要包括润滑故障、传动链故障、主轴故障、主轴轴承故障等。
润滑系统故障会导致机床零部件摩擦增大、温升速度加快，严重时会引起机床卡塞。
传动链故障会导致机床定位精度下降，影响加工精度。
主轴故障则会导致主轴旋转不平稳、噪音增大，严重影响零件的加工质量。
3. 加工质量故障数控机床加工质量故障主要表现为工件尺寸不准确、表面粗糙、形状偏差等。
这些故障的产生与刀具选择、刀具磨损、加工参数设置等有关。
4. 程序故障程序故障是数控机床使用过程中比较常见的一种故障。
程序错误、程序丢失、程序参数设置错误都会导致机床无法正常进行加工。
系统故障处理技术主要包括系统重启、软件升级、故障代码查询和系统参数设置等。
对于控制系统死机的故障，可以尝试对系统进行重启，如果重启无效，可以尝试升级系统软件。
对于经常出现的通讯故障，可以通过检查通讯线路、更换通讯设备等方法进行处理。
机床故障处理技术主要包括润滑系统清洗加注、传动链润滑调整、主轴轴承更换等。
对于润滑系统故障，应该定期对润滑系统进行清洗和加注润滑油，确保润滑系统畅通。
对于传动链故障，应该根据机床的使用情况进行定期润滑和调整。
对于主轴故障，需要根据故障情况选择更换轴承或进行主轴的维修。
加工质量故障处理技术主要包括刀具更换、加工参数调整、加工程序修改等。
在出现加工质量故障时，首先应该检查刀具的磨损情况，及时更换磨损严重的刀具。
数控机床常见故障分析与排除
数控机床常见故障分析与排除数控机床作为一种高精度、高自动化的加工设备，在现代制造业中得到了广泛应用。
但是，由于设备的复杂性和使用环境的不可控因素，故障在数控机床中是难以避免的。
下面将介绍一些常见的数控机床故障及排除方法。
1.电路故障电路故障是数控机床常见的故障类型，它包括电源故障、控制器故障和电机故障等。
当出现电路故障时，应先检查电源供电是否正常，然后检查各个电控器电路的连接是否松动或断开。
如果确定电路连接正常，可以用万用表对电路进行测量，找到故障点后及时修复或更换故障部件。
2.传感器故障传感器在数控机床中起着非常重要的作用，其功能是感受和反馈加工过程中的各项参数。
常见的传感器故障包括信号传输异常、测量值不准确以及传感器损坏等。
当出现传感器故障时，可以先检查传感器连接是否正常，然后根据故障现象判断是传感器本身问题还是测量系统的问题。
如果是传感器本身的问题，应及时更换故障传感器。
3.伺服系统故障伺服系统是数控机床实现精确控制的关键部件，如果伺服系统有故障，会导致机床运动不稳定、位置偏差等问题。
常见的伺服系统故障包括伺服驱动器故障、编码器故障以及馈电电源故障等。
当出现伺服系统故障时，可以先检查伺服驱动器的供电电源是否正常，然后检查编码器的连接是否正常。
如果问题仍然存在，可以调试伺服参数或更换故障部件。
4.机械部件故障机械部件故障是数控机床常见的故障类型，它包括导轨故障、丝杠故障、轴承故障等。
当出现机械部件故障时，可以先检查机床的润滑系统是否正常工作，然后检查机床各个部件的连接是否松动或断裂。
如果问题仍然存在，可以对机床进行清洁和维护，或更换故障部件。
5.编程错误编程错误是操作人员在使用数控机床时常犯的错误之一、编程错误包括程序错误、参数设置错误以及操作命令错误等。
当出现编程错误时，可以先检查编程程序中是否存在语法错误或逻辑错误，然后检查参数设置是否符合要求。
如果问题仍然存在，可以对编程进行修改或重新编写。
