钢筋计算原理
钢筋拉伸原理
钢筋拉伸原理
钢筋拉伸原理是指在外部施加拉力的情况下，钢筋内部产生的应力与伸长量之间的关系。
钢筋是一种具有高强度和高韧性的金属材料，在结构工程中被广泛应用于混凝土构件的加固和加强。
当拉力作用于钢筋时，钢筋会发生拉伸变形。
根据胡克定律，钢筋的应力与伸长量成正比，即应力等于拉力除以钢筋的截面积，伸长量等于应力乘以钢筋的长度和杨氏模量倒数。
由此可得到以下公式：
σ = F / A
ε = σ / E
其中，σ为钢筋的应力（N/m²），F为拉力（N），A为钢筋
截面积（m²），ε为钢筋的伸长量（m），E为杨氏模量
（N/m²）。
根据这些公式，可以计算出在给定拉力下钢筋的应力和伸长量。
这对于结构设计和施工过程中的力学分析非常重要，可以确保钢筋在工程中的安全使用。
此外，在拉伸过程中，钢筋的应力还受到局部应力集中和应力集聚的影响。
当拉力作用于钢筋时，由于拉力的作用集中在钢筋两端，容易导致局部应力集中，从而引发钢筋的断裂。
为了减少局部应力集中，需要合理设置钢筋的长度和安装方式。
在实际工程中，还需要考虑钢筋的锈蚀和疲劳等问题。
钢筋的锈蚀会降低钢筋的强度和韧性，需要采取防护措施来延长钢筋的使用寿命。
另外，钢筋在反复加载和卸载的循环中容易发生疲劳破坏，需要进行疲劳寿命评估和设计。
综上所述，钢筋拉伸原理是钢筋在拉力作用下的应力与伸长量之间的关系。
通过合理设计和施工，保证钢筋的强度和安全性，能够有效增加结构的抗拉承载能力。
一整栋楼的钢筋算法
要根据结构设计图纸，对照有关规范和设计规定的图集，编制钢筋成型加工单或者钢筋翻样图，一根一根的算出来，这需要专业人才。
可以选择用广联达钢筋抽样软件钢筋计算原理钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。
梁钢筋计算-PPT课件
02
梁钢筋的锚固长度和连接方式必须符合相关规范和标准，以确
保钢筋与混凝土之间的协同工作。考虑 Nhomakorabea工方便性
03
梁钢筋的构造应尽量简化，以便于施工和降低成本。
梁钢筋的分类及作用
纵向受力钢筋
主要承受梁弯矩产生的拉力或压力， 根据受力情况可分为上部纵向受力钢 筋和下部纵向受力钢筋。
箍筋
主要承受梁剪力产生的横向力，并约 束混凝土在受力过程中的横向变形。
考虑施工方便
在满足设计要求的前提下，尽量简 化钢筋的布置和连接，方便施工操 作。
梁钢筋的优化方法
减小加筋率
通过合理调整钢筋直径和间距，降低梁的加筋率，从而节约钢材 和降低成本。
优化钢筋布置
根据梁的受力特点，合理布置受力钢筋和构造钢筋，提高梁的受 力性能。
采用高强度钢筋
在满足设计要求的前提下，优先选用高强度钢筋，提高梁的承载 能力。
检查钢筋安装的位置、数量、间距等是否符合设计要求，固定是否牢 固。
梁钢筋施工中的常见问题及处理方法
钢筋错位
钢筋错位时，应检查钢筋的定位措施是否可 靠，如有问题应及时调整。
钢筋露筋
露筋部位应清理干净，用高一级细石混凝土 填实，并认真养护。
钢筋锈蚀
钢筋锈蚀严重时，应查明原因，采取有效措 施进行除锈，并加强钢筋的防锈措施。
梁钢筋计算是工程师必备技能
对于从事建筑结构设计的工程师来说，熟练掌握梁钢筋计算方法是一项必备技能。
梁钢筋计算的发展趋势与展望
1 2 3
智能化发展
随着人工智能技术的不断发展，未来梁钢筋计算 有望实现智能化，通过输入相关参数即可自动得 出优化后的钢筋配置方案。
精细化设计
随着对建筑结构性能要求的不断提高，未来梁钢 筋计算将更加注重精细化设计，充分考虑各种复 杂因素对钢筋配置的影响。
造价员考试钢筋计算原理

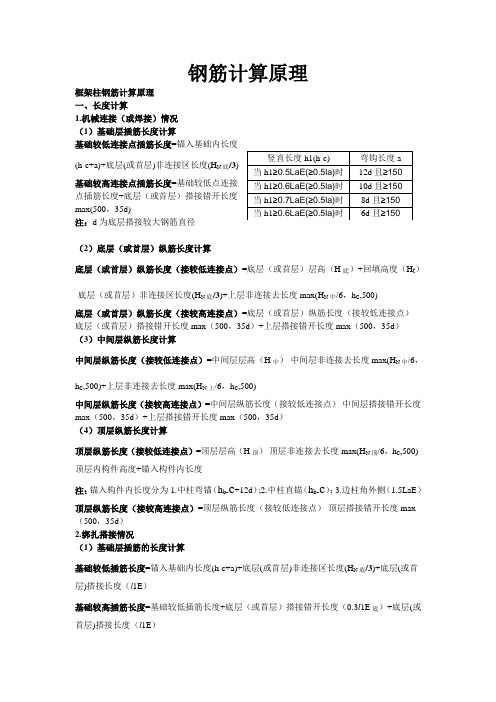

钢筋计算原理框架柱钢筋计算原理一、长度计算1.机械连接（或焊接）情况（1）基础层插筋长度计算基础较低连接点插筋长度=锚入基础内长度(h-c+a)+底层(或首层)非连接区长度(H N 底/3)基础较高连接点插筋长度=基础较低点连接点插筋长度+底层（或首层）搭接错开长度max(500，35d)注：d 为底层搭接较大钢筋直径（2）底层（或首层）纵筋长度计算 底层（或首层）纵筋长度（接较低连接点）=底层（或首层）层高（H 底）+回填高度（H t ）-底层（或首层）非连接区长度(H N 底/3)+上层非连接去长度max(H N 中/6，h c ,500) 底层（或首层）纵筋长度（接较高连接点）=底层（或首层）纵筋长度（接较低连接点）-底层（或首层）搭接错开长度max （500，35d ）+上层搭接错开长度max （500，35d ）（3）中间层纵筋长度计算中间层纵筋长度（接较低连接点）=中间层层高（H 中）-中间层非连接去长度max(H N 中/6，h c ,500)+上层非连接去长度max(H N 上/6，h c ,500)中间层纵筋长度（接较高连接点）=中间层纵筋长度（接较低连接点）-中间层搭接错开长度max （500，35d ）+上层搭接错开长度max （500，35d ）（4）顶层纵筋长度计算顶层纵筋长度（接较低连接点）=顶层层高（H 顶）-顶层非连接去长度max(H N 顶/6，h c ,500)-顶层内构件高度+锚入构件内长度注：锚入构件内长度分为1.中柱弯锚（h b -c +12d ）;2.中柱直锚（h b -c ）；3.边柱角外侧（1.5LaE ） 顶层纵筋长度（接较高连接点）=顶层纵筋长度（接较低连接点）-顶层搭接错开长度max （500，35d ）2.绑扎搭接情况（1）基础层插筋的长度计算基础较低插筋长度=锚入基础内长度(h-c+a)+底层(或首层)非连接区长度(H N 底/3)+底层(或首层)搭接长度（l 1E ）基础较高插筋长度=基础较低插筋长度+底层（或首层）搭接错开长度（0.3l 1E 底）+底层(或首层)搭接长度（l 1E ） 竖直长度h1(h-c) 弯钩长度a 当h1≥0.5LaE(≥0.5la)时 12d 且≥150 当h1≥0.6LaE(≥0.5la)时 10d 且≥150 当h1≥0.7LaE(≥0.5la)时 8d 且≥150 当h1≥0.6LaE(≥0.5la)时 6d 且≥150竖直长度h1(h-c) 弯钩长度a当h1≥0.5LaE(≥0.5la)时12d且≥150当h1≥0.6LaE(≥0.5la)时10d且≥150当h1≥0.7LaE(≥0.5la)时8d且≥150当h1≥0.6LaE(≥0.5la)时6d且≥150（2）底层（或首层）纵筋长度计算底层（或首层）纵筋长度（接较低连接点）=底层（或首层）层高（H底）+回填高度（H t）-底层（或首层）非连接区长度(H N底/3)+上层非连接去长度max(H N中/6，h c,500)+中间层搭接长度（l1E）底层（或首层）纵筋长度（接较高连接点）=底层（或首层）纵筋长度（接较低连接点）-底层（或首层）搭接错开长度（0.3l1E）-底层(或首层)搭接长度（l1E）+中间层搭接错开长度（0.3l1E中）+中间层搭接长度（l1E）（3）中间层纵筋长度计算中间层纵筋长度（接较低连接点）=中间层层高（H中）-中间层非连接去长度max(H N中/6，h c,500)+上层非连接去长度max(H N上/6，h c,500)+顶层搭接长度（l1E）中间层纵筋长度（接较高连接点）=中间层纵筋长度（接较低连接点）-中间层搭接错开长度（0.3l1E）-中间层搭接长度（l1E）+顶层搭接错开长度（0.3l1E）+顶层搭接长度（l1E）（4）顶层纵筋长度长度计算顶层纵筋长度（接较低连接点）=顶层层高（H顶）-顶层非连接去长度max(H N顶/6，h c,500)-顶层内构件高度+锚入构件内长度注：锚入构件内长度分为1.中柱弯锚（h b-c+12d）;2.中柱直锚（h b-c）；3.边柱角外侧（1.5LaE）顶层纵筋长度（接较高连接点）=顶层纵筋长度（接较低连接点）-顶层搭接错开长度（0.3l1E）-顶层搭接长度（l1E）二、箍筋的计算（1）长度算法2*2外围封闭箍筋外皮长度=(b+h)*2-8c+8d+1.9d*2+max(10d,75)*22*2外围封闭箍筋中心线长度=(b+h)*2-8c+4d+1.9d*2+max(10d,75)*2拉筋只勾住纵筋外皮长度=h-2c+2d+1.9d*2+max(10d,75)*2拉筋同时勾住纵筋和箍筋外皮长度=h-2c+2d+1.9d*2+max(10d,75)*2拉筋同时勾住纵筋和箍筋中心线长度=h-2c+2d+1.9d*2+max(10d,75)*2（2）根数计算机械（或焊接）连接情况基础层箍筋根数=max[2,(h-c)/500(取整)+1]注：后面的+1可以换成-1或不加不减，基础内部的箍筋主要是绑扎纵筋时起固定纵筋的作用，一般只用最外围的封闭箍筋，计算根数时候根据具体情况酌情处理。
混凝土结构设计中的钢筋配筋原理与计算方法
混凝土结构设计中的钢筋配筋原理与计算方法一、前言混凝土结构是建筑中常见的一种结构形式，其结构设计中的钢筋配筋是一个关键环节。
本文将从混凝土结构的力学原理入手，详细介绍钢筋配筋的基本原理和计算方法。
二、混凝土结构的力学原理混凝土结构是由混凝土和钢筋组成的复合材料结构，其力学性质与各个组成部分的力学性质密切相关。
混凝土的力学性质主要包括抗压强度、抗拉强度、弹性模量等，其中抗压强度是最为重要的一个指标。
混凝土的抗压强度与其配合的水泥、砂子、石子的品种、配合比、养护条件等因素有关。
钢筋的力学性质主要包括抗拉强度、屈服强度、弹性模量等，其中抗拉强度是最为重要的一个指标。
钢筋的抗拉强度与其材质、直径、表面处理、拉力等因素有关。
混凝土结构的力学分析主要涉及到静力学和力学平衡原理。
在静力学分析中，通常采用弹性理论或塑性理论，以确定混凝土结构的受力状态。
在力学平衡原理的应用中，通常采用受力平衡和变形平衡两个原理，以保证混凝土结构的稳定性和安全性。
三、钢筋配筋的基本原理钢筋配筋是指在混凝土结构中合理地设置钢筋，以提高混凝土结构的受力性能。
其基本原理是在混凝土结构中设置钢筋，以利用钢筋的高强度、高韧性来增强混凝土结构的抗拉强度、抗弯强度、承载能力等。
根据混凝土结构的设计要求和受力状态，钢筋配筋可以分为受拉区钢筋、受压区钢筋、抗弯钢筋、抗剪钢筋等不同类型。
其中，受拉区钢筋主要用于增强混凝土结构的抗拉强度，受压区钢筋主要用于增强混凝土结构的抗压强度，抗弯钢筋主要用于增强混凝土结构的抗弯强度，抗剪钢筋主要用于增强混凝土结构的抗剪强度。
钢筋配筋的设计应满足以下基本原则：1. 钢筋应设置在混凝土结构的受力区域内，以发挥钢筋的最大强度和韧性；2. 钢筋应按照一定的间距和排布方式设置，以保证钢筋的均匀分布和最佳利用；3. 钢筋应设置在混凝土结构的受力方向上，以发挥其最大的强度和韧性；4. 钢筋应与混凝土结构紧密结合，以保证钢筋与混凝土结构之间的充分粘结。
钢筋工程量计算原理用公式表示
钢筋工程量计算原理用公式表示
钢筋工程量计算的原理可以用如下的公式表示：
工程量 = 钢筋数量 ×长度 ×钢筋单位重量
其中，钢筋数量是指需要使用的钢筋的数量，单位为根或根/米；长度是指钢筋的长度，单位为米；钢筋单位重量是指每单位长度的钢筋的重量，单位为千克/米。
具体的计算公式如下：
工程量 = 钢筋数量 ×长度 ×钢筋单位重量
例如，如果需要使用100根长度为10米的钢筋，且钢筋单位重量为2千克/米，那么工程量计算可以表示为：
工程量 = 100根 × 10米 × 2千克/米 = 2000千克
因此，钢筋工程量为2000千克。
钢筋计算原理
钢筋计算原理钢筋重量=钢筋长度*根数*理论重量（kg/m）钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高ＨＮ/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。
边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高ＨＮ/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。
灌注桩钢筋量计算公式
灌注桩钢筋量计算公式灌注桩在建筑工程中可是相当重要的一部分呢，而要算出灌注桩里钢筋的量，那可得有一套靠谱的计算公式。
咱们先来说说灌注桩钢筋量计算的基础原理哈。
灌注桩里的钢筋主要包括纵向主筋和螺旋箍筋。
计算钢筋量，其实就是把每一种钢筋的长度算出来，再乘以它们各自的单位重量。
先来讲讲纵向主筋，这部分相对简单些。
假设主筋的根数是 n，每根主筋的长度是 L1 ，主筋的直径是 d ，那纵向主筋的总长度就是n×L1 。
而主筋的重量 = 总长度×主筋单位重量，主筋单位重量 =0.00617×d²（单位是千克/米）。
接下来就是有点小复杂的螺旋箍筋啦。
计算螺旋箍筋的长度需要先搞清楚几个参数。
假设灌注桩的桩径是 D （不含保护层），箍筋的间距是 s ，箍筋的直径是 d1 ，桩长是 H 。
那螺旋箍筋的长度可以这样算：先算出一圈箍筋的长度，就像是把箍筋展开成一个长方形，长就是桩的周长，宽就是箍筋间距。
一圈箍筋长度= √[（π×D）² + s²] 。
然后再根据桩长算出总圈数，总圈数 =H÷s 。
但是别忘了，箍筋在顶部和底部一般还有加密区或者固定的长度，这个也要考虑进去。
所以螺旋箍筋的总长度= √[（π×D）² + s²]×（H÷s） + 加密区长度或者顶部底部固定长度。
再来说说我曾经遇到的一个事儿。
有一次在工地上，施工队的师傅们正准备浇筑灌注桩，结果发现钢筋量好像对不上。
大家急得像热锅上的蚂蚁，这要是弄错了，不仅耽误工期，还得增加成本。
我赶紧拿着图纸和数据，重新帮他们计算钢筋量。
当时那场面，真是紧张又热闹。
我仔细核对每一个参数，按照咱们上面说的公式，一步一步来。
最后终于算出了准确的钢筋量，解决了这个大难题。
师傅们都松了一口气，对我竖起了大拇指。
总之，灌注桩钢筋量的计算虽然有点繁琐，但只要咱们把公式弄清楚，参数搞准确，就一定能算得明明白白的。
钻孔桩钢筋量计算
钻孔桩钢筋量计算钻孔桩是一种常见的基础工程结构，用于增加地基的承载能力。
在钻孔桩的设计和施工过程中，钢筋量的计算是一个关键的步骤。
正确的钢筋量计算可以确保钻孔桩的稳定性和安全性，同时也能有效控制施工成本。
本文将介绍钻孔桩钢筋量计算的基本原理和计算方法。
钢筋量计算的基本原理是根据钻孔桩的设计要求，确定钢筋的截面积和长度。
根据桩的直径、长度、承载力和深度等参数，可以计算出钢筋的总长度和数量。
具体的计算方法如下：1. 确定桩的截面积：根据设计规范和结构要求，确定钻孔桩的截面形状和尺寸。
常见的桩截面形状有圆形、方形和矩形等。
根据桩的形状和尺寸，计算出桩的截面积。
2. 计算钢筋的截面积：钢筋的截面积可以根据设计要求和结构荷载计算得出。
钢筋的截面积一般以毫米平方（mm^2）为单位。
3. 确定桩长和钢筋的配筋率：根据设计要求和承载力计算，确定钻孔桩的长度和钢筋的配筋率。
配筋率是指钢筋的截面积占桩截面积的比例。
4. 计算钢筋的总长度：根据桩的长度和配筋率，计算出钢筋的总长度。
钢筋一般是按照标准长度供应的，所以需要将钢筋的总长度按照标准长度进行调整。
5. 计算钢筋的数量：根据钢筋的截面积和总长度，计算出钢筋的数量。
钢筋的数量一般以根或条为单位。
在进行钢筋量计算时，还需要考虑桩的设计参数和施工要求。
例如，桩的截面形状和尺寸、配筋率、桩的长度、承载力和深度等参数都会影响钢筋的量计算结果。
此外，还需要根据钢筋的直径和间距等要求，确定钢筋的具体布置方式。
总之，钻孔桩钢筋量计算是钻孔桩设计和施工过程中的重要环节。
合理计算钢筋量可以确保钻孔桩的稳定性和安全性，同时也能节约施工成本。
在进行钢筋量计算时，需要根据桩的设计要求和结构荷载，确定钢筋的截面积、总长度和数量，并考虑桩的其他设计参数和施工要求。
这些计算结果将为钻孔桩的制造、安装和使用提供重要参考。
钢筋算量原理(具体)16G101
4
墙上柱
墙上柱
根数计算和框架柱一样
1、依据来源16G101-1的65页。
顶层柱纵筋 （中柱）
1
柱纵筋 计算
顶层柱纵筋 （角柱、边柱）
1.边柱只有一边外侧，三边为内侧，角柱两边为外侧，两边为内侧。 2.配筋率是钢筋混凝土构件中纵向受力钢筋的截面面积之和与构件的有效截面面积之比，一般比较小，以百分率表 示。 根数按图数出（并隔一布一错开 3.节点构造可以选择,有多种节点可用,计算有一些差别，不同节点构造计算差别不一一详述，采用在软件中汇总计 提量） 算查看编辑钢筋计算式这个方法很容易掌控，不常用的节点不需要全面研究透彻，就算遇到了采用这个方法也是很 好解决的。 4.依据来源16G101-1的67页。
a.断开的下柱纵筋计算： 中间层柱纵筋变 层高-Hn/3[或max(Hn/6,hc,500)]-梁高+（梁高-柱保护层）+12d 截面 b.断开的上柱纵筋（插筋部分）计算： △/hb>1/6时 1.2锚固长度+max(Hn/6,hc,500)+搭接长度（焊接、机械连接就无搭接） 中间层柱纵筋 （下柱钢筋多 层高-Hn/3[或max(Hn/6,hc,500)]-梁高+1.2锚固长度 时） 中间层柱纵筋 （上柱钢筋多 1.2锚固长度+max(Hn/6,hc,500)+搭接长度（焊接、机械连接就无搭接） 时）
3
梁上柱
梁上柱
插筋：Hn/3+搭接长度+梁高-梁保护层+弯折长度a（15d） 纵筋、箍筋、拉筋（包括中柱、角边柱等全部）：均与框架柱相同。 梁上柱的嵌固部位在起步柱根处为Hn/3. 公式中同样要考虑错开长度，焊接和机械连接就没有搭接长度 插筋：Hn/3+搭接长度+1.2Lae+弯折长度a（150） 纵筋、箍筋、拉筋（包括中柱、角边柱等全部）：均与框架柱相同。 墙上柱的嵌固部位在起步墙根处为Hn/3. 公式中同样要考虑错开长度，焊接和机械连接就没有搭接长度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.钢筋计算原理钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE （如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。
边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。
中柱：纵筋长度=顶层层高-max（本层楼层净高Hn/6，500，柱截面长边尺寸（圆柱直径））-梁高+锚固其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，梁梁的平面表示方法：集中标注-1、梁编号2、截面尺寸3、箍筋4、上部贯通筋或架立钢筋5、侧面纵向构造钢筋或受扭钢筋6、梁顶面标高高差原位标注7、梁支座上部筋8、梁下部钢筋9、吊筋、附加钢筋及构造钢筋钢筋公式上部通长筋：长度＝净跨长+左支座锚固+右支座锚固当hc-保护层(直锚长度)>=LaE时，取Max(LaE ,0.5hc＋5d)当hc-保护层(直锚长度) <LaE时,必须弯锚，算法1：hc-保护层＋15d算法2：取0.4LaE＋15d算法3：取Max(LaE ,hc-保护层＋15d)算法4：取Max(LaE ,0.4LaE＋15d)左、右支座负筋：第一排长度=左或右支座锚固+净跨长/3第二排长度=左或右支座锚固+净跨长/4如有第三排筋伸入跨内1/5，如果一共两排,第一排为通长筋,则第二排按LN/3计算中间支座负筋长度上排长度=2*净跨长/3+支座宽下排长度=2*净跨长/4+支座宽注：净跨长为左右较长的跨架立筋长度＝净跨-左负筋伸入长度-右负筋伸入长度+ 150*2注：当贯通筋和架立筋同时存在时，搭接值取150MM。
构造筋长度=净跨长+2*15d抗扭筋长度=净跨长+2*锚固长度拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm)根数=【(净跨长-50*2)/非加密间距*2+1】*排数当梁宽≤350时，拉筋直径为6mm；梁宽>350时，拉筋直径为8mm。
拉筋间距为非加密区箍筋间距的两倍。
当设有多排拉筋时，上下两排拉筋竖向错开设置。
下部钢筋下部通长钢筋长度=净跨长+左支座锚固+右支座锚固下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长下部非通长钢筋长度=净跨长+左支座锚固+右支座锚固箍筋长度=(梁宽-保护层*2 +梁高-保护层)*2+1.9d*2+max(10d,75mm)*2根数＝2*【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1）当结构为一级抗震时，加密长度为max(2*梁高，500)，当结构为二到四级时，加密长度为max(1.5*梁高，500)吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50斜段角度：高度主梁高>800mm a为60度主梁高<=800mm a为45度板底筋长度=净长+2*max（支座宽/2，5d）+2*6.25d（一级钢筋）+搭接根数=（净长-2*50）/间距+1面筋长度=净长+2*la+2*6.25d（一级钢筋）+搭接根数=（净长-2*50）/间距+1la:非抗震； lae:抗震端支座负筋长度=净长+la+6.25d+(板厚-2*保护层)根数=（净长-2*50）/间距+1中间支座负筋长度=左净长+右净长+2*（板厚-2*保护层）根数=（净长-2*50）/间距+1分布筋长度=净长-两端端负筋露出长度+2*150根数=左标注/间距+右标注/间距（不减起步距离，不加1，不减1）温度筋长度=净长-两端端负筋露出长度+2*150+2*6.25d（一级钢筋）根数=（净长-两端端负筋露出长度）/间距-1（不减起步距离，不加1，减1）板中开洞：洞口左端长度=净长-保护层+max(支座宽/2，5d)+6.25d+(板厚-2*保护层)+5d洞口右端长度：同左端根数=洞口宽/间距+1悬挑：悬挑长度（一端在柱子里）=净长+la+(板厚-2*保护层) +6.25d(一级钢筋)悬挑长度（两端都在板里）=（板厚-2*保护层）+净长+（板厚-2*保护层）+5d剪力墙钢筋计算1、暗柱钢筋计算（A）纵筋长度计算：中间层：采用绑扎连接时，长度=层高+1.2Lae，采用机械连接（如直螺纹套筒）时，长度=层高-500+500（B）顶层：采用绑扎连接时，长度=层高-500-板厚+Lae采用机械连接（如直螺纹套筒）时，长度=层高-500-板厚+Lae（C）纵筋根数：按图数（D）箍筋计算：(梁宽 + 梁高 - 4 * 保护层) * 2 + 11.9*d*2+8*d （E）拉筋长度：墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2 根数：层高/拉筋间距+1（端柱同暗柱）（2）剪力墙中的暗梁；暗梁纵筋长度=暗梁净长+两端锚固：（3）箍筋长度=暗梁宽+暗梁高）*2-8*保护层+8*d+2*11.9*d；箍筋根数=暗梁净长/间距+1（4）剪力墙中的连梁连梁纵筋长度＝洞口宽+左右两边锚固max(Lae，600)中间层连梁箍筋根数＝（洞口宽－50*2）/箍筋配置间距+1顶层连梁箍筋根数（两端为直锚时）＝（洞口宽－50*2/箍筋配置间距+1）+(连梁锚固直段长－100/150+1)*2连梁箍筋的长度＝(梁宽 + 梁高 - 4 * 保护层) * 2 +11.9*d*2+8*d（5）拉筋长度= 梁宽-保护层+2*11.9*d+2*d；根数=排数*（（洞口宽-100）/间距）2、墙身水平钢筋(墙端为暗柱)外侧钢筋＝墙长-保护层；内侧钢筋＝墙长-保护层+15d根数：层高/间距+1（暗梁、连梁墙身水平筋照设）墙身水平钢筋（墙端为端柱外侧钢筋＝墙长-保护层；内侧钢筋＝墙净长+锚固长度（弯锚、直锚）根数＝层高/间距+1（暗梁、连梁内水平筋照设墙身纵筋计算• 基础插筋=弯折长度a+锚固竖直长度h1+搭接长度1.2LaE或非连接区500• 中间层纵筋=层高+搭接长度1.2LaE或非连接区500• 顶层纵筋=层高-板厚+锚固• 根数=（墙净长（墙长-暗柱截面长）-2*s/2）/间距3、墙身垂直钢筋（1）墙身竖向分布钢筋根数＝墙身净长-1个竖向间距s/2（或2*50）/竖向布置间距+1墙身垂直分布筋是从暗柱或端柱边开始布置（2）遇有洞口时，需要分段计算根数墙梁钢筋与墙身钢筋的关系当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽≤ 350时为6mm，梁宽>350时为8mm，拉筋间距为两倍箍筋间距；当连梁截面高度>700时，侧面纵向构造钢筋直径应≥10mm，间距应≤200；2.(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m 计算。
（5）低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m 以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在20m以上时，预应力钢筋长度增加1．8m. （7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m 计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
钢筋的砼保护层厚度（mm）环境条件构件名称砼强度等级低于C25 C25及C30 高于C30室内正常环境板、墙、壳15梁、柱25露天或室内高湿度环境板、墙、壳35 25 15 梁、柱45 35 25有垫层基础3570无垫层注：（1）轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》。
