中考 物理 透镜作图题
透镜作图题2009年（09·湖北襄樊）．如图所示，请你完成光路图。
答案：略（09南昌）.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.答案：21．（09·沈阳）如图所示是照相机的原理图，A’B’是AB的像。
请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。
答案：21．（1）(09·新疆)请在图中完成物体AB经凸透镜成像的光路图。
答案：24. （09·广西百色市）请完成图13中的光路图。
答案：23．（09·来宾）如图11所示，请画出入射光线经过凸透镜后的折射光线。
答案：略（09·衡阳）在图17的虚线框中填上合适的透镜．22．（09·吉林）在图11中画出经凸透镜折射后的光线；19．（09·十堰）画出图中光线经过透镜折射后的光线。
31. （09·凉山州）根据图中给出的入射光线和折射光线，在方框内画出一个适当类型的透镜。
答案：22．（09·天水）如图10所示，请画出入射光线经凸透镜后的折射光线。
答案：20.（2009·福建惠安24）在图中方框内补上光学元件. 答案：图1019.（2009·湖南岳阳26）根据透镜的性质，完成图乙中的光路。
2010年（10·南通）31．(2)如图乙所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．（10·泰州）（1）图13中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线；（10·镇江）24．（2）根据图乙中的入射光线作出相应的折射光线．(10·重庆)15.(2)图11是一束平行与主光轴并射向凹凸镜的入射光线，请画出穿过透镜的折射光线。
（10·安徽）10．凸透镜成像规律可以通过画光路图去理解。
在光路图中凸透镜用图甲表示，O点为光心，F为其焦点。
图乙是运用经过凸透镜的两条特殊光线，所画物体AB经凸透镜成的像A'B'的光路图。
请参照图乙，在图丙中画出物体CD经过凸透镜所成的像C'D'的光路图。
如答图(10·广州)17．（3）根据图20中经透镜折射后的光线画出入射光线．（10·荆门）13.（3）在图8中画出与折射光线对应的入射光线。
（10·莱芜）18．请你完成如图的光路图。
（1）（10·河池）在图11中画出光经凸透镜折射后的径迹．21．（10·茂名）(3分)如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上。
请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数。
（10·大理）在图中完成透镜的光路图；（10·枣庄）27、（2分）如下左图所示，请画出入射光线经凸透镜后的折射光线（10·天水）．如图所示，请画出入射光线经凹透镜后的折射光线。
答案：（10·东营）19．（2分）根据入射光线和折射光线，在下图中的虚线框内画出适当类型的透镜。
19题图答案如下图15. （10·宜宾） 我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，天文望远镜已将神话变成现实。
图8中天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中F 1是透镜L 1的焦点，F 2是透镜L 2的焦点）。
答案：略（10·自贡）．如图所示，F 1、F 2为凸透镜焦点。
CF 2是经凸透镜折射后的光线，AB 为一过焦点且与主光轴垂直的平面镜，请画出CF 2进入凸透镜前的入射光线和经平而镜后的反射光线。
答案： (10·娄底)26．(1)请你在图中画出入射光线的折射光线如图示（10·永州）29、在图12中的虚线框里画上合适的光学元件。
19题答案图答案：略（10·青岛）18.请画出AB经过凸透镜成像的光路图。
答案：2011年（11·宿迁）22．（1）根据图中的入射光线画出相应的折射光线．答案：缺箭头扣1分，如图（11·连云港）24．（2）如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。
答案：如图（每条光线1分）（11·攀枝花）52．如图所示，画出光线通过透镜后的光路图。
答案：如图（11·南宁）23．（1）请在图中画出两条入射光线经过凸透镜后的折射光线。
答案：如图（11·安徽）7．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。
答案：如图（画出其中一条光路即可）（11·铜仁）14．（1）下图A给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置。
答案：略（11·锦州）20．请根据凹透镜对光线的作用完成光路。
答案：图略（11·泉州）23．（2）完成图所示的光路。
答案：如图（11·邵阳）27．在图中画出入射光线经过凸透镜后的折射光线。
答案：（11·抚顺、铁岭）20．如图，竖直放置的凸透镜，F为它的焦点，a为沿水平方向射向凸透镜的光线，b为通过焦点的光线。
请你画出凸透镜的主光轴及a、b经凸透镜的折射光线。
答案：如图（11·莆田）22．（1）请在下图方框中画出合适的透镜。
答案：凹透镜（11·广东）15．（2）完成如图所示透镜的光路图。
答案：如图（11·哈尔滨）48．入射光线和出射光线如图所示，可知方框内的光学元件对光有_______作用，请将该元件画在方框内．答案：会聚如图（11·昆明）19．（1）完成图中两条光线经过凸透镜后的传播路径。
答案：如图（11·新疆）21．（2）如图所示，光线AO射向凸透镜，请你画出穿过凸透镜的折射光线。
答案：如图（11·襄阳）32．如图所示，MN为凸透镜的主光轴，A为蜡烛，A’为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来。
答案：如图（11·阜新）21．请根据凹透镜对光线的作用完成光路。
答案：如图（11·南京）23．（1）完成图中光路图．答案：如图（11·大连）21．如图所示，平行主光轴和通过光心的两条光线入射到凸透镜上，画出这两条光线的折射光线。
答案：如图（11·福州）21．（2）请在图11中画出入射光线通过凸透镜后的折射光线。
答案：（11·长春）14．（1）在图中画出光通过凸透镜后的折射光线。
答案：（11·扬州）23．（2）在图乙中画出通过透镜后的折射光线．答案：如图(11·衡阳)21．根据入射光线和折射光线，在如图的虚线框内画出适当的透镜。
答案：如图（11·日照）29．请在图中画出经凸透镜折射后的光线。
答案：如图（11·孝感）30．（2）在图中完成光路图，并标出A点的像A’。
答案：如图（11·常州、镇江）23．如图所示，平行于主光轴的两条光线射向凸透镜，请画出它们通过透镜后的折射光线．答案：图略（11·德阳）15答案：2012年（2012淮安）1．如图所示，画出入射光线所对应的折射光线。
答案：（2012徐州）2．如图所示，一束光平行于凸透镜的主光轴入射．请作出经过凸透镜后的折射光线．答案：（2012泰州）3．如图，作出光线通过凹透镜的光路．（保留必要的作图痕迹）答案：（2012黔西南州）4．在图中作出过透镜的入射光线。
答案：（2012大理）5．画出图8中入射光线经凸透镜后的折射光线答案：（2012常德）6．完成下面的光路图。
答案：（2012来宾）7．请画出图中折射光线对应的入射光线答案：（2012广安）8答案：（2012柳州）9．完成如图所示的光路图。
答案：（2012厦门）10F ，请画出该入射光线。
答案：（2012泰安）11．如图所示，从光源S 发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画出这两条光线透过凸透镜后的折射光线。
答案：N（2012广东）12．根据图中光的传播方向，在虚线框内画上凸透镜或凹透镜。
答案：如图（2012桂林）13．请在图中画出经过透镜折射后的光线。
答案：（2012南充）14．如图所示，画出通过透镜的折射光线．答案：（2012凉山）15．在图中，画出入射光线。
N答案：（2012湘西）16．凸透镜对光线具有会聚作用，请完成下面平行光线经凸透镜折射后的光路。
答案：（2012白银）17．完成甲乙两图中的光路图。
答案：（2012遵义）18．（1）如图所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线。
甲答案：（2012资阳）19．如图所示，画出光线ab 和Oc 通过透镜前后的完整光路。
答案：（2012福州）20答案：（2012本溪）21．请画出图中入射光线经过凹透镜后的折射光线答案：（2012揭阳）22．如图所示，一束光射向凸透镜经折射后射到一个平面镜上。
请在图答案：（2012丹东）23．如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．答案：如图（2012赤峰）24．如图所示是投影仪的原理图，请画出来自投影片上一条平行于主光轴的光线，经过凸透镜和平面镜，最后射到屏幕上的光路图。
答案：平面镜平面镜。
中考物理专题《凸透镜成像作图》精选题原卷
凸透镜成像作图100题一、作图题1．（2021·广西南宁三中九年级开学考试）（1）请在图中画出对应的入射光线；（____）（2）如图所示，请画出入射光线经凸透镜后的折射光线。
（____）2．（2021·铁力市第四中学九年级）如图所示，两条入射光线射向凸透镜，请画出凸透镜折射后的折射光线。
3．（2020·通道侗族自治县教育科学研究室）按要求完成下列各图：（1）如图所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小；（2）请在图中作出入射光线，并标出入射光线的方向。
4．（2020·南通市新桥中学八年级月考）按照题目要求作图。
（1）如图甲所示，根据平面镜成像特点，在图中画出物体AB所成的像。
（_____）（2）如图乙所示，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。
（_____）（3）如图丙所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线。
（_____）5．（2020·重庆市暨华中学校八年级期中）（1）图中当光从空气斜射入水中时，在水面发生折射，请你画出大致的折射光线；（2）根据平面镜的成像特点，在图中画出物体AB在平面镜中所成的像；（保留作图痕迹）（3）如图所示是一束光射向凹透镜的情景，请在图中画出对应的折射光线；（4）请根据图中光线通过透镜前后的方向，在图中虚线框内画出适当的透镜。
6．（2018·江苏省上冈高级中学八年级期末）根据要求完成下列作图。
（1）如图甲所示，OB是平面镜上的一条反射光线，请画出反射光线OB的入射光线AO。
（2）如图乙所示，光从空气斜射在水面上，在图中画出折射光线。
（3）如图丙所示，F为凸透镜焦点,根据图示的入射光线画出相应的折射光线。
7．（2019·长春市第二十九中学九年级）如图所示，通过凸透镜焦点的光线AO，经过凸透镜沿OB方向射出，作出该凸透镜和焦点F的位置。
八年级物理《透镜作图》练习题
八年级物理《透镜作图》练习题
1.透镜有两类：一类是____的叫凸透镜，一类是______的叫凹透镜.
2.如图所示的透镜中，属于凸透镜的有_____，属于凹透镜的有______
6.下列关于凸透镜或凹透镜的光路图中不正确的是(()
7.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个______镜，它对太阳光的____作用，可能会导致森林火灾。
8.用铁丝绕成一个内径约5mm 的圆环，将圆环在清水中浸一下后取出，将布满圆环的水膜靠近书本上的字，我们看到的是一个_____的像；如果轻轻摇动布满，水膜的圆环，甩去多余的水，再靠近课本上的字，则看到的是______的像，此时，水膜相当于一个_____镜。
3. 凸透镜对光有 作用， 所以又叫做 透镜； 凹透镜对光有 作用， 所以又叫做 透镜.
4.下列所示的透镜对光线起什么作用。
5.我国古代对凸透镜聚焦作用早有认识。
据晋代张华的《博物志》记载：“削冰令圆，举以向日， 以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的 作用.。

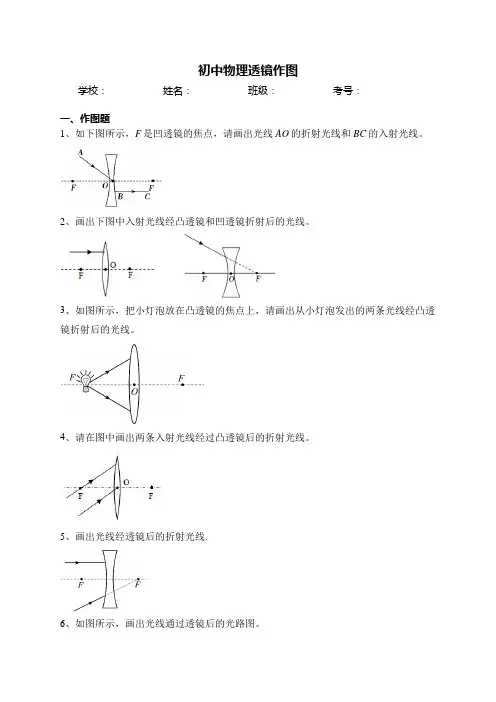

初中物理透镜作图
初中物理透镜作图学校：___________姓名：___________班级：___________考号：___________一、作图题1、如下图所示，F是凹透镜的焦点，请画出光线AO的折射光线和BC的入射光线。
2、画出下图中入射光线经凸透镜和凹透镜折射后的光线。
3、如图所示，把小灯泡放在凸透镜的焦点上，请画出从小灯泡发出的两条光线经凸透镜折射后的光线。
4、请在图中画出两条入射光线经过凸透镜后的折射光线。
5、画出光线经透镜后的折射光线.6、如图所示，画出光线通过透镜后的光路图。
7、在图中作出相应的入射光线。
8、如图所示，S'是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
请你画出：（1）光源S的位置；（2）经过凸透镜的折射光线。
9、如图所示，AB为遮光板，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F，请画出光路图。
10、如图所示，请补充光线使光路完整。
11、用一条光线照射凸透镜，折射光线α恰好经过凸透镜另一侧焦点。
然后经水平地面上的平面镜反射，在墙壁上形成一个光点A。
请在图中画出：（1）α的入射光线；（2）光点A的位置；（3）标出反射角度数。
12、如图,点光源S位于凸透镜一侧.在图中画出S发出的两条光线通过凸透镜后的折射光线.13、防盗门上的“猫眼”相当于一个薄凹透镜，人透过“猫眼”可以看到室外的景象。
如图为其简化原理图，请通过光路作图说明人眼在室内A点所能看到室外景象的范围。
14、如图所示，请画出由烛焰上的S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像S （F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。
15、如图所示是凹透镜，请在图中画出折射光线；16、如下图所示，凸透镜的主光轴与平静水面重合，F为焦点，点光源S发出一束光，请画出在水面处的反射光线以及其经凸透镜后的光线。
中考物理之透镜作图(含解析)
透镜作图一、作图题（共43题；共238分）1.如图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为500mm。
（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是________透镜(选填“凹”、“凸“)。
（3）用此望远镜观测月球时，月球经物镜成一个________(选填“倒立”、“正立“)________(选填“放大”、“等大”“缩小”)的像。
2.完成图中的光路。
3.凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）4.有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。
请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。
5.在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。
请作出a、b两条光线通过透镜之后的光路图。
6.在下图中画出人射光线经过凹透镜后的折射光线；7.从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。
8.如图，S是点光源。
正确画出从点光源S发出的两条射向凸透镜的光线，以及其通过凸透镜折射后的光线（要求两条光线不能重复）。
9.如图所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整。
10.图中，F和O分别为凸透镜的焦点和光心，请将两条光线的光路图补充完整。
11.如图，请完成光线通过凸透镜的光路图。
12.如图，光线a平行于凸透镜的主光轴，光线b过光心，请在图中作出光线a、b经过凸透镜后的折射光线；13.如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。
一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线14.请将光路图补充完整。
【初中物理】第5章专题二透镜作图+课件+人教版物理八年级上册
答案图
判断近视眼、远视眼所戴眼镜类型 1.先根据光路判断是近视眼还是远视眼． 2.近视眼选用凹透镜矫正，远视眼选用凸透镜矫正．
透镜成像规律作图
根据凸透镜成像规律，作出图中物体AB通过凸透镜所成的像
A'B'．
如图所示
答案图
变式4 [科学思维](2023·阜新中考)在探究凸透镜成像规律的实验中， 小新透过凸透镜看到烛焰S的像点S'，画出光路图确定像点S'的位置， 图中O为光心，F为焦点(保留必要的作图痕迹)．
乙
近视眼、远视眼的特征光路及矫正光路
[科学思维]近视眼只
能看清近处的物体，看不清
远处的物体，需要矫正．甲、
乙两幅图中，图甲是近视眼，
请画出光线经晶状体后的光 如图所示 路图；图乙表示近视眼矫正
ቤተ መጻሕፍቲ ባይዱ
示意图，请画出光线经晶状
体后的光路图．
答案图
变式3 如图是远视眼的矫正，请你在方框内填入合适的光学元件并完 成矫正后的光路．
如图所示
答案图
凸透镜和凹透镜的三条特殊光线的光路 1.入射光线平行于主光轴，折射光线或其反向延长线过焦点． 2.入射光线过焦点，或入射光线的延长线过虚焦点，折射光线平行于 主光轴． 3.过光心的光线，不改变传播方向． 记忆口诀：“平主过焦，过焦平主，过心不变”．
根据透镜对光的作用选填凸透镜或凹透镜 根据画出的光线，在图中虚线框内画出一个适当的透镜． 如图所示
丙
光学元件组合作图 (2023·遂宁中考)请根据图中凸透镜折射后的光线，作出凸透镜 的入射光线和经平面镜反射后的光线．
如图所示
答案图
变式5 请在图中画出入射光线经过凹透镜后的折射光线，再画出该折 射光线经过凸透镜后的光路．

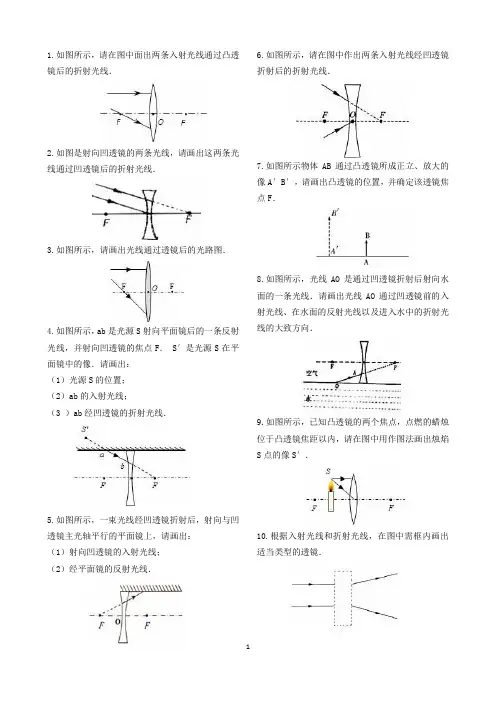

初中物理：透镜作图题
1.如图所示，请在图中面出两条入射光线通过凸透镜后的折射光线．2.如图是射向凹透镜的两条光线，请画出这两条光线通过凹透镜后的折射光线．3.如图所示，请画出光线通过透镜后的光路图．4.如图所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F．S′是光源S在平面镜中的像．请画出：（1）光源S的位置；（2）ab的入射光线；（3 ）ab经凹透镜的折射光线．5.如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：（1）射向凹透镜的入射光线；（2）经平面镜的反射光线．6.如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．7.如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的位置，并确定该透镜焦点F．8.如图所示，光线AO是通过凹透镜折射后射向水面的一条光线．请画出光线AO通过凹透镜前的入射光线、在水面的反射光线以及进入水中的折射光线的大致方向．9.如图所示，已知凸透镜的两个焦点，点燃的蜡烛位于凸透镜焦距以内，请在图中用作图法画出烛焰S点的像S′．10.根据入射光线和折射光线，在图中需框内画出适当类型的透镜．11.在图中，完成光线从左边射向凸透镜折射后，在射向凹透镜折射后的光路．12.如图所示F为凸透镜的焦点，请画出图中光线的折射光线．13.如图所示，透镜的焦点与杯中水面的中心点重合．一束平行凸透镜主轴的光线，经凸透镜折射后射入盛水的杯中，在杯底形成光斑．画出这束光线的光路图．14.如图中有两条平行光线入射到凸透镜上，请画出这两条光线通过凸透镜后的折射光线的路径．15.如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．16.如图，有两束光线射向凸透镜，请完成光路（F 为焦点，O为光心）．17.一束光经透镜折射后水平射出，小希通过作图提供了一种确定透镜位置的方案，请你按小希的作图方式，在图中的甲、乙位置各提供一种方案确定透镜的位置．18.如图所示是烛焰上S发出的三条特殊光线，其中SA经过左侧焦点，SB经过光心．SC平行于主光轴，请画出这三条光线经过凸透镜后的折射光线．19.如图所示，一束平行于主光轴的光线射向凹透镜，请画出它的折射光线．200.如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置．一束光AB经凸透镜和平面镜怎样传播？画出光路图来．。
中考物理《光学作图》专项练习题(附答案)
中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。
8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。
中考物理《光学作图》专项练习题(附答案)
中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。
4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。
7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。
9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。
10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。
15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。
2023年中考物理专题复习-光学作图
2023年中考物理专题复习-光学作图1．在图中，根据给出的入射光线，画出相应的折射光线。
2．如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。
根据平面镜成像特点画出点光源S。
3．如图所示，根据平面镜成像特点画出物体AB所成的像。
4．在图中，补充完整的光路。
5．如图所示请画出这一条光线通过透镜后出射光线（注意标出箭头方向）。
6．画出折射光线或入射光线。
7．如图所示表示两条射向透镜的光线，请在图中画出它们通过透镜后的光路。
8．作出图中物体在平面镜中所成的像。
9．图中F是透镜的焦点，ab是烛焰发出的两条光线，请作出它们通过透镜后的出射光线。
10．书中有这样一个有趣的实验，起初茶碗看起来是空的，但当我们慢慢往茶碗中倒水时，你会发现碗中还藏着一枚硬币。
请画出小华刚看到硬币时的光路。
11．在图中已画出光线通过透镜前、后的光路，请在方框内画出适当的透镜。
12．根据图a、b中给出的入射光线，画出通过透镜后的折射光线。
13．如图所示，从S出来的一束光线射向平面镜后，反射光线经过点P，请你作出光路图。
14．一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
15．如图所示，A是烛焰上的一点，B是人眼的位置，请画出经过平面镜看到A点的光路图。
16．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。
请你完成光路图。
17．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。
完成图中入射光线的所有反射光线的光路图。
18．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。
图中的两个点B1和B2分别是物、像的位置。
请在图中作出潜水员观察物体的光路图。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。
2023届中考物理作图专项练 光学图
光学图1.如图所示，平面镜在物体AB的下方，凸透镜在物体AB的右侧，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜。
请画出：（1）物体AB在平面镜中的像A B''；（2）B点发出的光线经平面镜反射后通过焦点F的光路；（3）经凸透镜折射后的光线。
2.如图所示，一条平行于凸透镜主光轴的光线，经透镜折射和平面镜反射后，通过凸透镜主光轴上的A点。
请完成该光路，并在图中画出凸透镜右侧焦点F的位置。
3.如图所示，MN为凸透镜的主光轴，A为蜡烛，A'为蜡烛在光屏上所成的像，根据透镜成像规律画出凸透镜及其焦点的位置。
4.李华是近视眼，为了矫正视力戴了合适的眼镜（透镜）。
请在下图虚线框内画出适当的透镜，并将两条光线的光路补充完整，使光线会聚在视网膜上的a点。
、，其中光线a经过凹5.如图所示，在点光源S的下方有一块平面镜，点光源S发出两条光线a b透镜的光心，光线b经过平面镜反射后射向凹透镜右侧焦点F，请画出：(1)光线a 经过凹透镜后的折射光线； (2)光线b 及其经平面镜反射后又通过凹透镜折射后的光路。
6.如图所示，射向平面镜的一束光AO 经镜面反射后沿水平方向OB 射出，请在图中作出平面镜放置的位置。
7.在图中，根据平面镜成像特点画出点光源S 发出的光经平面镜反射后过A 点的光路图。
8.请根据要求作图（保留作图痕迹）。
（1）图甲中是物体AB 在平面镜中所成的像，请根据平面镜成像特点作出物体 AB 。
（2）如图乙所示，有一束光从空气斜射入水中，MN 为法线，请你画出它的反射光线和折射光线。
（3）如图丙所示，是射入凸透镜的两条光线，请画出他们的折射光线。
9.按要求作图：（1）如图甲所示，潜水员在水下观察空气中的物体时，也会因光的折射形成升高的虚像。
请画出潜水员的眼睛在E 点观察空气中的物体S 的光路图（S 是看到的虚像，要求保留作图痕迹）。
（2）如图乙所示是一种抽水马桶水箱自动上水装置的示意图。
