2023-机械制图-第五章标准件及常用件
螺纹的直径有大径〔d或D〕、小径〔d1或D1〕、中径之分 。普通螺纹和梯形螺纹的大径又称公称直径。螺纹的顶径是与外 螺纹或内螺纹牙顶相切的假想圆柱或圆锥的直径，即外螺纹的大 径或内螺纹的小径；螺纹的底径是与外螺纹或内螺纹牙底相切的 假想圆柱或圆锥的直径，即外螺纹的小径或内螺纹的大径。
右旋 左旋
〔三〕螺纹旋向
连接部分画外螺纹
表示螺纹两条线，用手来摸可分辨, 摸得到画粗实线，摸不到画细实线。
5.1.4 螺纹的种类和标注
1.螺纹的种类
螺纹按用途可分为连接螺纹〔普通螺纹、管螺纹等〕 和传动螺纹〔梯形、锯齿形等〕；
按牙型可分为三角形、梯形、锯齿形等；
按螺纹要素是否标准分标准螺纹、特殊螺纹和非标 准螺纹(仅牙型符合标准称为特殊螺纹，牙型不符合标 准称为非标准螺纹)。
常用螺纹的种类
常见标准螺纹的类别、标准编号、牙型及特征代号
螺纹类别
标准代号
牙型示意图
特征代号
普通螺纹
GB197-1981
M
联
接
非螺纹密封的管螺纹
GB7306-1987
G
螺
纹
圆锥外螺纹
R
用螺纹密封的管
螺纹
GB7306-1987
圆锥内螺纹
Rc
传 梯形螺纹
GB5796.4-1986
Tr
动
螺
锯齿形螺纹
GB/T13576-1992
常用螺纹的种类及标注例如〔一〕
螺纹 种类
标注图例
普 通 螺 纹
标注含义说明 粗牙普通外螺纹，大 径1 2，右 旋 ，单 线 、中 径、顶径公差带代号为 6 h,中 等旋 合 长度 。
细 牙内 螺 纹， 大 径12， 螺 距为1，右 旋， 单 线、 中径、顶径公差带代号 为6 H,中 等 旋合 长 度。
右旋 左旋
〔三〕螺纹旋向
连接部分画外螺纹
表示螺纹两条线，用手来摸可分辨, 摸得到画粗实线，摸不到画细实线。
5.1.4 螺纹的种类和标注
1.螺纹的种类
螺纹按用途可分为连接螺纹〔普通螺纹、管螺纹等〕 和传动螺纹〔梯形、锯齿形等〕；
按牙型可分为三角形、梯形、锯齿形等；
按螺纹要素是否标准分标准螺纹、特殊螺纹和非标 准螺纹(仅牙型符合标准称为特殊螺纹，牙型不符合标 准称为非标准螺纹)。
常用螺纹的种类
常见标准螺纹的类别、标准编号、牙型及特征代号
螺纹类别
标准代号
牙型示意图
特征代号
普通螺纹
GB197-1981
M
联
接
非螺纹密封的管螺纹
GB7306-1987
G
螺
纹
圆锥外螺纹
R
用螺纹密封的管
螺纹
GB7306-1987
圆锥内螺纹
Rc
传 梯形螺纹
GB5796.4-1986
Tr
动
螺
锯齿形螺纹
GB/T13576-1992
常用螺纹的种类及标注例如〔一〕
螺纹 种类
标注图例
普 通 螺 纹
标注含义说明 粗牙普通外螺纹，大 径1 2，右 旋 ，单 线 、中 径、顶径公差带代号为 6 h,中 等旋 合 长度 。
细 牙内 螺 纹， 大 径12， 螺 距为1，右 旋， 单 线、 中径、顶径公差带代号 为6 H,中 等 旋合 长 度。
机械制图(工程图学)第十章-标准件和常用件的表示法[288]
![机械制图(工程图学)第十章-标准件和常用件的表示法[288]](https://img.taocdn.com/s3/m/c26149913968011ca30091f6.png)
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
120°
118°
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
螺尾 只在有要求时 才画，不需标 注。
⒋ 螺纹牙型的表示 ⑴ 重合画法
bm=1d 钢和青铜 bm=1.25d 铸铁 bm=2d 铝合金
三、 螺钉连接 螺钉连接一般用于受力不大而
又不需要经常拆装的场合。
开槽沉头螺钉
开槽圆柱头螺钉
内六角圆柱头螺钉
紧定螺钉
锥端插入轴后紧定
骑缝连 接紧定
紧定螺钉连接
圆锥沉头螺钉连接
圆柱头螺钉连接
l
bm δ
0.5d
螺钉长度：l=bm+δ
非螺纹密封的 管螺纹
G
纹
圆锥内 Rc
用螺纹
密封的 圆锥外
R
管螺纹 圆柱内 Rp
最常用的连接螺纹 用于细小的精密或薄 壁零件
用于水管、油管、气 管等薄壁 管子上，用于管路的 联结
传 梯形螺纹
Tr
动
螺
纹 锯齿形螺纹
B
用于各种机床的丝杠， 作传动用
只能传递单方向的动 力
对照记忆一下
四、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
机械制图7_机械图样中的特殊表示法
重于泰山，轻于鸿毛。21:55:5821:55:5 821:55 Saturda y, December 19, 2020
不可麻痹大意，要防微杜渐。20.12.19 20.12.1 921:55: 5821:5 5:58December 19, 2020
加强自身建设，增强个人的休养。202 0年12 月19日 下午9时 55分20 .12.192 0.12.19
3 非标准螺纹的标注 非标准螺纹必须画出牙型并标注全部尺寸。
四 螺纹紧固件
1 常用螺纹紧固件
开槽盘头螺钉
沉头螺钉
内六角螺钉
锥端紧定螺钉
六角头螺栓
双头螺柱
六角螺母
弹簧垫圈 平垫圈
δ2 0.3d
L
2 螺栓连接的简化画法
螺栓连接用于当被连接的两零件厚度 不大，容易钻出通孔的情况下
被连接件的孔径=1.1d 两块板的剖面线方向相反 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算 L计=δ1+ δ2+0.15d(垫圈厚)
一马当先，全员举绩，梅开二度，业 绩保底 。20.12. 1920.1 2.1921: 5521:55 :5821:5 5:58De c-20
牢记安全之责，善谋安全之策，力务 安全之 实。202 0年12 月19日 星期六9 时55分 58秒Sa turday, December 19, 2020
相信相信得力量。20.12.192020年12月 19日星 期六9 时55分5 8秒20. 12.19
牙型上任意点沿同一条 螺旋线旋转一周，轴向 移动的距离称为导程。 单线螺纹的螺距等于导 程，多线螺纹的螺距乘 线数等于导程。
二、螺纹的基本要素
5、螺纹旋向
左旋

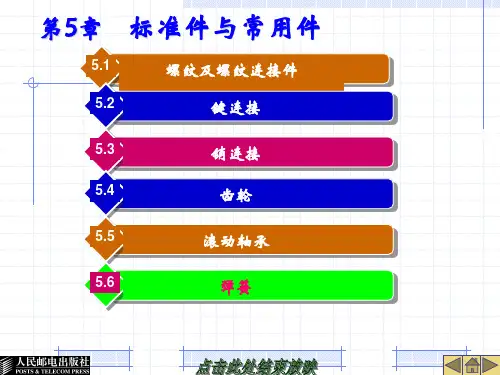

机械图样的标准件与常用件的表达方法
键连接的画法及标注
3种键
5.3 销连接
5.3.1 销的分类及标记 5.3.2 销连接的画法
销的作用及分类
1.销的作用
销连接是工程上广泛应用的可拆卸连 接，主要用于零件之间的定位或连接 。
2.销的分类
常用的销有圆柱销、圆锥销和开口销3 种，圆柱销、圆锥销用于零件之间的连接 或定位，开口销用于防止螺母松动或固定 其他零件。
圆柱螺旋压缩弹簧的基本参数
1.弹簧丝直径：弹簧钢丝直径（d）。 2.弹簧直径：弹簧外径（D）、弹簧内径（D1）、 弹簧中径（D2）。 3.节距：除支撑圈外，相邻两圈的距离（t）。 4.自由高度：弹簧在不受力时的高度（H0）。
圆柱螺旋压缩弹簧的规定画法
圆柱螺旋压缩弹簧的3种规定画法
圆柱螺旋压缩弹簧的画图步骤
圆柱齿轮啮合的画法
两个圆柱齿轮啮合时，分度圆相切，齿根圆省略不 画，啮合区齿顶圆画粗实线或省略不画。
5.5 滚动轴承
5.5.1 滚动轴承的结构及代号 5.5.2 滚动轴承的画法
滚动轴承的结构、种类及代号
1.滚动轴承的结构 滚动轴承由内圈、滚动体、隔离圈、外圈组成。
2.滚动轴承的种类
滚动分类方法很多，根据载荷方向不同分为向心轴 承、推力轴承；根据滚动体不同分为球轴承、滚子轴 承、滚针轴承；根据滚动体的排列和结构不同分为单 列、双列和轻、重、宽、窄系列轴承等。 3.滚动轴承的代号 轴承的代号由基本代号、前置代号和后置代号构成， 其形式如下： 前置代号 —— 基本代号—— 后置代号
4.齿形角
节点公法线与两节圆的公切线之间的夹角，称 为齿形角（）齿形角不变，=20°。
5.齿数
齿轮的轮齿的数量（z）。
6.中心距
两啮合齿轮轴线之间的距离 = (d1 + d2)/2
机械制图教案——常用件的特殊表示法
标准件和常用件③在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。
在同一张图纸上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。
2）螺栓连接螺栓连接适用于连接两个不太厚的零件。
螺栓穿过两被连接件上的通孔，加上垫圈，拧紧螺母，就将两个零件连接在一起了。
为了作图方便，一般采用简化方法画图，采用简化画法画图时，其六角头螺栓头部和六角螺母上的截交线可省略不画。
l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度（已知条件）；h——平垫圈厚度（根据标记查表）；m——螺母高度（根据标记查表）；a——螺栓末端超出螺母的高度，一般可取a=0.2~0.4d。
螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。
2）弹簧的规定画法在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。
螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。
压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。
有效圈数在四圈以上的螺旋弹簧，中间部分可以省略。
中间部分省略后，充许适当缩短图形长度。
3）弹簧在装配图中的画法在装配图中，弹簧的画法要注意以下几点：螺旋弹簧被剖切时，充许只画簧丝剖面。
当簧丝直径小于或等于2mm 时，其剖面可涂黑表示。
当簧丝直径小于或等于2mm 时，充许采用示意画法。
弹簧被挡住的结构一般不画，其可见部分应从弹簧的外径或中径画起。
课后练习7-3到7-8的习题221)(t d n L +=π（a ） （b ） （c ） （d ）圆柱螺旋压缩弹簧的画法返回21。
《汽车零部件识图》课件 第5章 常用零件的特殊
21
2）常用螺纹的种类和标注示例
各种螺纹的标记如表5-1所示。其中，当梯形螺纹和锯齿形螺纹为多线螺纹时， 螺距应注在括号内，并冠以字母P，且该括号应注写在导程之后。
22
23
续表
24
三、 常用螺纹紧固件的种类与标注
1. 常用螺纹紧固件的种类
螺纹紧固件是指利用内、外螺纹的旋合作用来连接和紧固一些零部件 的零件。螺纹紧固件的种类很多，常用的有螺栓、螺柱、螺钉、螺母和垫 圈等，如图5-10所示。
11
12
二、 螺纹的规定画法与标注
1．螺纹的规定画法
由于螺纹的真实投影比较复杂，为了简化作图，《机械制图 螺纹及螺 纹紧固件表示法》（GB/T 4459.1—1995）对螺纹的画法作了统一规定， 不论螺纹的牙型如何，其画法均相同。
13
1）外螺纹的规定画法
如图5-7（a）所示，在投影为非圆的视图中，螺纹大径用粗实线表示， 螺纹小径用细实线表示（取小径d1d），并画入倒角内。螺纹终止线用粗 实线表示，螺尾部分一般不必画出。但当需要表示螺尾时，可用与轴线成 30°的细实线表示。
3
一、螺纹的形成和基本要素
在圆柱或圆锥表面上，沿着螺旋线形成的具有规定形状的连续凸起和沟槽称 为螺纹。螺纹有外螺纹和内螺纹两种，成对使用。在圆柱或圆锥外表面上形成的 螺纹称为外螺纹，如图5-2（a）所示；在其内孔表面上形成的螺纹称为内螺纹， 如图5-2（b）所示。
4
1．螺纹的加工方法
当一动点绕圆柱轴线作等速回转运动，同时又沿其轴向作等速直线运 动时，则该动点的轨迹称为螺旋线。一个平面图形（如三角形、梯形等） 沿着圆柱或圆锥表面上的螺旋线运动时所形成的具有规定形状的连续凸起 和沟槽称为螺纹。螺纹的加工方法很多，一般利用机床（如车床、滚丝机 等）进行机械加工，也可以使用工具（如板牙、丝锥等）进行手工加工。 如图5-2（a）和（b）所示为在车床上车削外螺纹和内螺纹。若要对直径 较小的孔加工螺纹，需先用顶角约为120°的钻头钻底孔，然后用丝锥攻 制内螺纹，如图5-2（c）所示。
机械制图教材 第6章 常用机件的特殊表示法
30°
螺尾的画法
一、螺纹
4、螺纹规定画法（GB/T 4459.1-1995） （4）其它的一些规定画法 3）螺纹牙型的画法 螺纹牙型一般不在视图中表示，当需要表示或表示非标准 螺纹时，按图6-11所示的画法或采用局部放大图表示。
机械制图
第6章 常用机件的特殊表示法
一、螺纹 二、 螺纹紧固件 三、齿轮、键和销 四、弹簧、滚动轴承
一、螺纹
1、螺纹的形成与加工 螺纹是指在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续
凸起和凹陷的沟槽。螺纹分外螺纹和内螺纹，成对使用。在圆柱或圆锥外表面 上所形成的螺纹叫外螺纹；在圆柱或圆锥内表面上所形成的螺纹叫内螺纹。
是决定螺纹结构规格的最基本的要素，称为螺纹三要素。 三项要素都符合标准的螺纹，称为标准螺纹。牙型不符合国家标准的螺纹，
称为非标准螺纹，如矩形螺纹。牙型符合标准而大径或螺距不符合标准的螺纹， 称为特殊螺纹。生产中无特殊需要，均应采用标准螺纹。
常用的标准螺纹按用途可分为两大类，其中起连接或紧固作用的螺纹，称为 连接螺纹，如普通螺纹、管螺纹；起传递动力作用的螺纹，称为传动螺纹，如 梯形螺纹、锯齿形螺纹。
牙形角
牙顶
牙底
a）三角形
b）梯形
c）锯齿形
d）矩形
一、螺纹
（2）螺纹直径：螺纹直径有大径、小径和中径，如图所示。
a）外螺纹
b）内螺纹
一、螺纹
（2）螺纹直径：螺纹直径有大径、小径和中径。 1）大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱或圆锥的直径。外螺纹基 本大径用d表示，内螺纹基本大径用D表示。 2）小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径。外螺纹基 本小径用d1表示，内螺纹基本小径用D1表示。 3）中径： 一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽 和凸起宽度相等的地方，此假想圆柱的直径称为中径。外螺纹基本中径用d2表 示，内螺纹基本中径用D2表示。 4）公称直径：螺纹大径的公称尺寸称为公称直径，是代表螺纹尺寸的直径，是 设计时选定的理论直径。
螺尾的画法
一、螺纹
4、螺纹规定画法（GB/T 4459.1-1995） （4）其它的一些规定画法 3）螺纹牙型的画法 螺纹牙型一般不在视图中表示，当需要表示或表示非标准 螺纹时，按图6-11所示的画法或采用局部放大图表示。
机械制图
第6章 常用机件的特殊表示法
一、螺纹 二、 螺纹紧固件 三、齿轮、键和销 四、弹簧、滚动轴承
一、螺纹
1、螺纹的形成与加工 螺纹是指在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续
凸起和凹陷的沟槽。螺纹分外螺纹和内螺纹，成对使用。在圆柱或圆锥外表面 上所形成的螺纹叫外螺纹；在圆柱或圆锥内表面上所形成的螺纹叫内螺纹。
是决定螺纹结构规格的最基本的要素，称为螺纹三要素。 三项要素都符合标准的螺纹，称为标准螺纹。牙型不符合国家标准的螺纹，
称为非标准螺纹，如矩形螺纹。牙型符合标准而大径或螺距不符合标准的螺纹， 称为特殊螺纹。生产中无特殊需要，均应采用标准螺纹。
常用的标准螺纹按用途可分为两大类，其中起连接或紧固作用的螺纹，称为 连接螺纹，如普通螺纹、管螺纹；起传递动力作用的螺纹，称为传动螺纹，如 梯形螺纹、锯齿形螺纹。
牙形角
牙顶
牙底
a）三角形
b）梯形
c）锯齿形
d）矩形
一、螺纹
（2）螺纹直径：螺纹直径有大径、小径和中径，如图所示。
a）外螺纹
b）内螺纹
一、螺纹
（2）螺纹直径：螺纹直径有大径、小径和中径。 1）大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱或圆锥的直径。外螺纹基 本大径用d表示，内螺纹基本大径用D表示。 2）小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径。外螺纹基 本小径用d1表示，内螺纹基本小径用D1表示。 3）中径： 一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽 和凸起宽度相等的地方，此假想圆柱的直径称为中径。外螺纹基本中径用d2表 示，内螺纹基本中径用D2表示。 4）公称直径：螺纹大径的公称尺寸称为公称直径，是代表螺纹尺寸的直径，是 设计时选定的理论直径。
常用件的表示法
用于非螺纹密封的低压 管路的连接
用于螺纹密封的中高压 管路的连接
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
牙形 符号
说明
可双向传递运动
Tr
和动力
B 只能传递单向动力
二、 螺纹的规定画法
1.外螺纹的画法
2. 内螺纹的画法
3. 内、外螺纹连接的画法
三、螺纹的标注方法
螺纹代号内容及格式如下：
（1） 螺栓连接及其连接画法
螺母 垫圈
螺栓
2.双头螺柱连接画法
3.螺钉连接及其画法
0.5d
常见螺钉连接图
五、 键及其连接
六、销及其连接
七、 齿轮
圆柱齿轮
1. 标准直齿圆柱齿轮各部分的名称和尺寸关系
(1)分度圆直径(d) (2)齿顶圆直径(da) (3)齿根圆直径(df)
2. 圆柱齿轮的规定画法
螺距（单线时）
螺纹牙型符号 公称直径× 或
旋向
导程（P螺距）（多线时）
四、螺纹紧固件及其连接的画法
1.常用螺纹紧固件的图例和标记示例
六角头螺栓 螺栓GB/T 5780-1986 M10×60
双头螺柱 螺柱GB/T 897-1988 M10×50
开槽沉头螺钉 螺钉GB/T 68-1985 M10×60
第七章 标准件和常用件
一. 螺纹要素
１．牙型 ２．螺纹直径 ３．线数 ４．螺距和导程 ５．旋向
螺纹分类
普 粗牙
通
螺 纹
细牙
牙型及牙型角
牙型 符号
M
连 接 螺
管
非螺纹 密封
G
纹
圆
螺用 锥
R
螺外
用于螺纹密封的中高压 管路的连接
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
牙形 符号
说明
可双向传递运动
Tr
和动力
B 只能传递单向动力
二、 螺纹的规定画法
1.外螺纹的画法
2. 内螺纹的画法
3. 内、外螺纹连接的画法
三、螺纹的标注方法
螺纹代号内容及格式如下：
（1） 螺栓连接及其连接画法
螺母 垫圈
螺栓
2.双头螺柱连接画法
3.螺钉连接及其画法
0.5d
常见螺钉连接图
五、 键及其连接
六、销及其连接
七、 齿轮
圆柱齿轮
1. 标准直齿圆柱齿轮各部分的名称和尺寸关系
(1)分度圆直径(d) (2)齿顶圆直径(da) (3)齿根圆直径(df)
2. 圆柱齿轮的规定画法
螺距（单线时）
螺纹牙型符号 公称直径× 或
旋向
导程（P螺距）（多线时）
四、螺纹紧固件及其连接的画法
1.常用螺纹紧固件的图例和标记示例
六角头螺栓 螺栓GB/T 5780-1986 M10×60
双头螺柱 螺柱GB/T 897-1988 M10×50
开槽沉头螺钉 螺钉GB/T 68-1985 M10×60
第七章 标准件和常用件
一. 螺纹要素
１．牙型 ２．螺纹直径 ３．线数 ４．螺距和导程 ５．旋向
螺纹分类
普 粗牙
通
螺 纹
细牙
牙型及牙型角
牙型 符号
M
连 接 螺
管
非螺纹 密封
G
纹
圆
螺用 锥
R
螺外
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用件和标准件的特殊表示法
标准件和常用件
标准件: 就是国家标准将其型式、结构、材料、尺寸、
精度及画法等均予以标准化的零件。它们由专门厂家 进行大批量生产。（任务：学会规定画法、查表）
常用件：传动零件如齿轮、蜗杆、蜗轮等都是常见的
零件，常用件的某些结构（如轮齿）都有专门的标准 规定。 （任务：在前所学表达方法基础上，学会标 准结构处的计算和规定画法）
非螺纹密封的 管螺纹
G
纹
圆锥内 Rc
用螺纹
密封的 圆锥外
R
管螺纹 圆柱内 Rp
最常用的连接螺纹 用于细小的精密或薄 壁零件
用于水管、油管、气 管等薄壁 管子上，用于管路的 联结
传 梯形螺纹
Tr
动
螺
纹 锯齿形螺纹
B
用于各种机床的丝杠， 作传动用
只能传递单方向的动 力
对照记忆一下
四、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
⑶ 螺纹的线数n
单线螺纹：沿一条螺旋线形成的螺纹 叫做单线螺纹。
多线螺纹：沿两条或两条以上，且在 轴向等距分布的螺旋线所 形成的螺纹叫做多线螺纹。
单线螺纹
双线螺纹
⑷ 螺距和导程
螺距：螺纹上相邻两牙在中径线上对应两点之间的轴向 距离p称为螺距。
导程：同一条螺纹上相邻两牙在中径线上对应两点之间 的轴向距离s称为导程。
2. 螺纹的加工方法：
工件
卡盘
车刀
车外螺纹
车内螺纹
3 螺尾和退刀槽
螺纹收尾
退刀纹
退出车刀
车刀 开始退刀
外退刀槽
内退刀槽
车 刀
二、螺纹的结构要素
⑴ 螺纹的牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状。 牙型
常用的有： 三角形M
梯形Tr
锯齿形B
⑵ 螺纹的大径、小径和中径
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。 d 、 D
螺距 =导程
螺距=
导程 线数
导程 螺距
单线螺纹：p=s
多线螺纹：p=s/n
⑸ 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素（牙型、大径、旋向、 螺距和线数）完全相同的内、外螺纹 才能旋合在一起。
三、螺纹的种类
按牙型分类
三角形螺纹 梯形螺纹 锯齿形螺纹 矩形螺纹
普通螺纹
粗牙普通螺纹
螺纹
连接螺纹
细牙普通螺纹
螺纹连接画图步骤：
A
A－A
A
★ 画外螺纹 ★ 确定内螺纹的端面位置
★ 画内螺纹及其余部分投影
五、螺纹的标注
⒈ 普通螺纹的标注
牙型特征代号M 公称直径 × 螺距
－ 公差带代号 － 旋合长度代号
中径和顶径 公差带代号
长：L 中等：N 短：S
旋向
右旋 左旋
☆粗牙螺纹不标注螺距。 ☆右旋螺纹不用标注旋向，左旋时则标注LH。 ☆公差带代号应按顺序标注中径、顶径公差带代号。 ☆旋合长度为中等时，“N”可省略。
例1： M20×1.5 LH－5g6g－S
普通螺纹
短旋合长度
大径d＝20 螺距 (细牙)
左旋
顶径公差带代号 中径公差带代号
公 反差 之普代 ，代通号 用号螺用小中纹大写未为写字出粗字母母的现牙的则螺普螺为距通纹外的螺为螺纹内纹螺 。纹；
2. 梯形螺纹的标注
牙型特征代号Tr 公称直径 × 螺距或导程（P螺距） 旋向
都必须画到粗实线。 ★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且画
到倒角内
螺纹终止线画
小径≈0.85d
粗实线
小径圆约画3/4圈
外螺纹剖视画法： A
A－A
大径 小径
A 螺纹终止线只画到小径线
剖面线画到大径线
⒉ 内螺纹画法 大径线画细实线
3. 锯齿形螺纹的标注
☆与梯形螺纹标注相似，牙型特征代号为B。
例3： B36×14(P7)－7H－L
锯齿形螺纹
长旋合长度
常 用 件 标 准 件
齿轮油泵的轴测分解图
第十章 标准件和常用件
10.1 螺纹的种类、画法及标注 10.2 螺纹紧固件及其连接画法 10.3 键及其联接画法 10.4 销及其连接画法 10.5 齿轮的画法
一、螺纹的形成
螺旋线 A●
一个与轴线共面的平面图形（三角形、梯形等），绕圆柱面 作螺旋运动，这个平面图形的运动轨迹便形成了 ——螺纹。 加工在零件外表面上的螺纹叫外螺纹。 加工在零件内表面上的螺纹叫内螺纹。
⑵ 移出局部放大
Ⅰ
5:1
Ⅰ
*非标准螺纹必须画出牙型并标全尺寸
5.内螺纹不剖的画法
6. 螺纹相贯的画法
螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
7. 螺纹连接的画法
A
A－A
按不剖画
A 旋入深度
内、外螺纹 剖面线方向相反
画图要点： ★ 大径线和大径线对齐；小径线和小径线对齐。 ★ 旋合部分按外螺纹画；其余部分按各自的规定画。
小径：与外螺纹牙底或内螺纹牙顶相切的假想圆 柱面的直径。 d1 、 D1
牙底
牙顶
小径 大径
牙顶
牙底
中径：一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和
凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶
内螺纹
牙底 外螺纹
螺纹的公称直径：一般情况下，螺纹的公称直径等于螺纹 的大径。
按用途分类
管螺纹 G
梯形螺纹
传动螺纹
（运动和动力） 锯齿形螺纹——千斤顶
矩形螺纹 ——丝杠
按标准化 程度分类
标准螺纹：牙型、大径、螺距符合国标 特殊螺纹：牙型符合，大径或螺距不符合 非标准螺纹：牙型不符合国标
表10-1 常用螺纹的特征代号及用途
螺纹种类
特征 代号
牙型图
用途
粗牙
普通
螺纹
细牙
M
连 接 螺
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
120°
118°
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
Байду номын сангаас
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
螺尾 只在有要求时 才画，不需标 注。
⒋ 螺纹牙型的表示 ⑴ 重合画法
－ 中径公差带代号 － 旋合长度代号 长：L 中等：N
右旋 左旋
☆单线梯形螺纹标注螺距，多线梯形螺纹标注导程（P螺距）。 ☆公差带代号只标注中径公差带代号。
☆旋合长度为中等时，“N”可省略。 ☆其余含义同普通螺纹。
例2：
Tr32×6 －7e
梯形螺纹
大径d＝32 螺距6（单线）
中径公差带代号
右旋 中等旋合长度
标准件和常用件
标准件: 就是国家标准将其型式、结构、材料、尺寸、
精度及画法等均予以标准化的零件。它们由专门厂家 进行大批量生产。（任务：学会规定画法、查表）
常用件：传动零件如齿轮、蜗杆、蜗轮等都是常见的
零件，常用件的某些结构（如轮齿）都有专门的标准 规定。 （任务：在前所学表达方法基础上，学会标 准结构处的计算和规定画法）
非螺纹密封的 管螺纹
G
纹
圆锥内 Rc
用螺纹
密封的 圆锥外
R
管螺纹 圆柱内 Rp
最常用的连接螺纹 用于细小的精密或薄 壁零件
用于水管、油管、气 管等薄壁 管子上，用于管路的 联结
传 梯形螺纹
Tr
动
螺
纹 锯齿形螺纹
B
用于各种机床的丝杠， 作传动用
只能传递单方向的动 力
对照记忆一下
四、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
⑶ 螺纹的线数n
单线螺纹：沿一条螺旋线形成的螺纹 叫做单线螺纹。
多线螺纹：沿两条或两条以上，且在 轴向等距分布的螺旋线所 形成的螺纹叫做多线螺纹。
单线螺纹
双线螺纹
⑷ 螺距和导程
螺距：螺纹上相邻两牙在中径线上对应两点之间的轴向 距离p称为螺距。
导程：同一条螺纹上相邻两牙在中径线上对应两点之间 的轴向距离s称为导程。
2. 螺纹的加工方法：
工件
卡盘
车刀
车外螺纹
车内螺纹
3 螺尾和退刀槽
螺纹收尾
退刀纹
退出车刀
车刀 开始退刀
外退刀槽
内退刀槽
车 刀
二、螺纹的结构要素
⑴ 螺纹的牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状。 牙型
常用的有： 三角形M
梯形Tr
锯齿形B
⑵ 螺纹的大径、小径和中径
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。 d 、 D
螺距 =导程
螺距=
导程 线数
导程 螺距
单线螺纹：p=s
多线螺纹：p=s/n
⑸ 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素（牙型、大径、旋向、 螺距和线数）完全相同的内、外螺纹 才能旋合在一起。
三、螺纹的种类
按牙型分类
三角形螺纹 梯形螺纹 锯齿形螺纹 矩形螺纹
普通螺纹
粗牙普通螺纹
螺纹
连接螺纹
细牙普通螺纹
螺纹连接画图步骤：
A
A－A
A
★ 画外螺纹 ★ 确定内螺纹的端面位置
★ 画内螺纹及其余部分投影
五、螺纹的标注
⒈ 普通螺纹的标注
牙型特征代号M 公称直径 × 螺距
－ 公差带代号 － 旋合长度代号
中径和顶径 公差带代号
长：L 中等：N 短：S
旋向
右旋 左旋
☆粗牙螺纹不标注螺距。 ☆右旋螺纹不用标注旋向，左旋时则标注LH。 ☆公差带代号应按顺序标注中径、顶径公差带代号。 ☆旋合长度为中等时，“N”可省略。
例1： M20×1.5 LH－5g6g－S
普通螺纹
短旋合长度
大径d＝20 螺距 (细牙)
左旋
顶径公差带代号 中径公差带代号
公 反差 之普代 ，代通号 用号螺用小中纹大写未为写字出粗字母母的现牙的则螺普螺为距通纹外的螺为螺纹内纹螺 。纹；
2. 梯形螺纹的标注
牙型特征代号Tr 公称直径 × 螺距或导程（P螺距） 旋向
都必须画到粗实线。 ★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且画
到倒角内
螺纹终止线画
小径≈0.85d
粗实线
小径圆约画3/4圈
外螺纹剖视画法： A
A－A
大径 小径
A 螺纹终止线只画到小径线
剖面线画到大径线
⒉ 内螺纹画法 大径线画细实线
3. 锯齿形螺纹的标注
☆与梯形螺纹标注相似，牙型特征代号为B。
例3： B36×14(P7)－7H－L
锯齿形螺纹
长旋合长度
常 用 件 标 准 件
齿轮油泵的轴测分解图
第十章 标准件和常用件
10.1 螺纹的种类、画法及标注 10.2 螺纹紧固件及其连接画法 10.3 键及其联接画法 10.4 销及其连接画法 10.5 齿轮的画法
一、螺纹的形成
螺旋线 A●
一个与轴线共面的平面图形（三角形、梯形等），绕圆柱面 作螺旋运动，这个平面图形的运动轨迹便形成了 ——螺纹。 加工在零件外表面上的螺纹叫外螺纹。 加工在零件内表面上的螺纹叫内螺纹。
⑵ 移出局部放大
Ⅰ
5:1
Ⅰ
*非标准螺纹必须画出牙型并标全尺寸
5.内螺纹不剖的画法
6. 螺纹相贯的画法
螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
7. 螺纹连接的画法
A
A－A
按不剖画
A 旋入深度
内、外螺纹 剖面线方向相反
画图要点： ★ 大径线和大径线对齐；小径线和小径线对齐。 ★ 旋合部分按外螺纹画；其余部分按各自的规定画。
小径：与外螺纹牙底或内螺纹牙顶相切的假想圆 柱面的直径。 d1 、 D1
牙底
牙顶
小径 大径
牙顶
牙底
中径：一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和
凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶
内螺纹
牙底 外螺纹
螺纹的公称直径：一般情况下，螺纹的公称直径等于螺纹 的大径。
按用途分类
管螺纹 G
梯形螺纹
传动螺纹
（运动和动力） 锯齿形螺纹——千斤顶
矩形螺纹 ——丝杠
按标准化 程度分类
标准螺纹：牙型、大径、螺距符合国标 特殊螺纹：牙型符合，大径或螺距不符合 非标准螺纹：牙型不符合国标
表10-1 常用螺纹的特征代号及用途
螺纹种类
特征 代号
牙型图
用途
粗牙
普通
螺纹
细牙
M
连 接 螺
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
120°
118°
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
Байду номын сангаас
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
螺尾 只在有要求时 才画，不需标 注。
⒋ 螺纹牙型的表示 ⑴ 重合画法
－ 中径公差带代号 － 旋合长度代号 长：L 中等：N
右旋 左旋
☆单线梯形螺纹标注螺距，多线梯形螺纹标注导程（P螺距）。 ☆公差带代号只标注中径公差带代号。
☆旋合长度为中等时，“N”可省略。 ☆其余含义同普通螺纹。
例2：
Tr32×6 －7e
梯形螺纹
大径d＝32 螺距6（单线）
中径公差带代号
右旋 中等旋合长度
