碳纤维的分类
碳纤维布的分类
碳纤维布的分类
1. 嘿，你知道碳纤维布有好多种呢！就像衣服有不同款式一样。
比如那种标准型碳纤维布，哇，在好多建筑加固工程里都能看到它的身影呢，就像一个可靠的老伙计！
2. 还有一种单向碳纤维布呢，它可厉害了，就像一支勇往直前的箭头，专门在需要增强某个方向强度的时候大显身手，你说神奇不神奇？
3. 双向碳纤维布也不能小瞧呀，它就像一个平衡力超强的高手，能在各个方向上发挥作用，好多复杂的加固情况都得靠它呀！
4. 高强型碳纤维布，那真是厉害得不要不要的，犹如一位大力士，能够承担超级重的任务，在一些特别重要的地方可少不了它哦！
5. 高模量碳纤维布呢，就如同一位智者，稳重又有力量，给人特别踏实的感觉，对于一些对精度要求高的地方，它可是关键角色啊！
6. 你瞧，还有防火型碳纤维布，是不是感觉像一个勇敢的消防员，在面对火灾威胁时毫不畏惧地冲上前去保护一切？
7. 耐酸碱碳纤维布，哇，就像是一个不怕恶劣环境的勇士，在那些酸碱环境里依然坚强地坚守着，厉害吧？
8. 伪装型碳纤维布更是有趣呢，就好像一个会隐身的小精灵，能在一些需要隐蔽的场合发挥独特作用，酷不酷呀？
9. 哎呀，碳纤维布的分类可真是丰富多样啊！每一种都有自己独特的用处和魅力，就像一个丰富多彩的大家庭，共同为各种需求提供着强大的支持！总之，碳纤维布的世界真的太奇妙啦！。

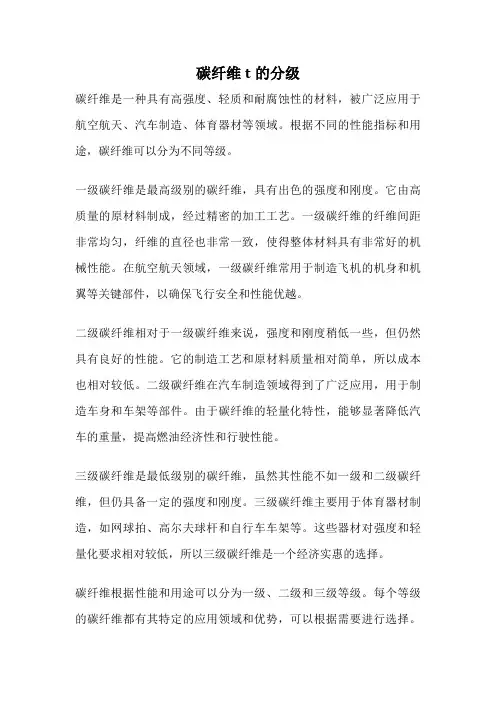

碳纤维t的分级
碳纤维t的分级
碳纤维是一种具有高强度、轻质和耐腐蚀性的材料，被广泛应用于航空航天、汽车制造、体育器材等领域。
根据不同的性能指标和用途，碳纤维可以分为不同等级。
一级碳纤维是最高级别的碳纤维，具有出色的强度和刚度。
它由高质量的原材料制成，经过精密的加工工艺。
一级碳纤维的纤维间距非常均匀，纤维的直径也非常一致，使得整体材料具有非常好的机械性能。
在航空航天领域，一级碳纤维常用于制造飞机的机身和机翼等关键部件，以确保飞行安全和性能优越。
二级碳纤维相对于一级碳纤维来说，强度和刚度稍低一些，但仍然具有良好的性能。
它的制造工艺和原材料质量相对简单，所以成本也相对较低。
二级碳纤维在汽车制造领域得到了广泛应用，用于制造车身和车架等部件。
由于碳纤维的轻量化特性，能够显著降低汽车的重量，提高燃油经济性和行驶性能。
三级碳纤维是最低级别的碳纤维，虽然其性能不如一级和二级碳纤维，但仍具备一定的强度和刚度。
三级碳纤维主要用于体育器材制造，如网球拍、高尔夫球杆和自行车车架等。
这些器材对强度和轻量化要求相对较低，所以三级碳纤维是一个经济实惠的选择。
碳纤维根据性能和用途可以分为一级、二级和三级等级。
每个等级的碳纤维都有其特定的应用领域和优势，可以根据需要进行选择。
碳纤维的广泛应用使得各行各业都能受益于其轻量化和高强度的特性，促进了技术的发展和进步。
随着制造工艺的不断改进和碳纤维材料的不断创新，相信碳纤维的应用领域还会进一步扩大，为人们的生活带来更多的便利和舒适。
碳纤维规格分类
碳纤维规格分类
碳纤维是一种轻质高强度的材料，被广泛应用于航空航天、汽车、运动器材等领域。
碳纤维的规格分类主要是根据其纤维的细度和数目来划分的。
1. 细度分类
碳纤维的细度通常用直径（或面积）来表示，常用的单位是微米（μm）。
按照细度分类，碳纤维可以分为以下几类：
- 高弹模碳纤维：细度在5-7μm之间，弹性模量高，适用于需要高刚度和强度的领域。
- 中等强度碳纤维：细度在7-8μm之间，弹性模量适中，适用于需要高强度和刚度的领域。
- 高强度碳纤维：细度在8-10μm之间，弹性模量适中，适用于需要高强度和轻量化的领域。
- 超高强度碳纤维：细度在10μm以上，弹性模量高，适用于需要极高强度和刚度的领域。
2. 数目分类
碳纤维的数目指的是单位面积上纤维的数量，常用的单位是每平方厘米的纤维数（个/cm）。
按照数目分类，碳纤维可以分为以下几类： - 稀疏碳纤维：每平方厘米的纤维数小于1000个/cm，适用于低要求的领域。
- 中等碳纤维：每平方厘米的纤维数在1000-2000个/cm之间，适用于一般要求的领域。
- 密集碳纤维：每平方厘米的纤维数大于2000个/cm，适用于高要求的领域。
综合细度和数目分类，可以得出不同规格的碳纤维产品，满足不同领域和应用的需求。
泰光-碳纤维介绍-中文
Advanced Composite Material Manufacture Team
■ Fatigue strengh 疲劳强度
(Comparison in retention of initial strengh
■ Specific tensile strengh/
比抗拉强度 碳丝/环氧树脂 比初期强度相比
Elongation (%)
1.8 1.5 2.1 1.8 2.0 2.0 1.5 1.7
Density (g/㎤)
1.78 1.76 1.80 1.76 1.80
TEX (g/1000m)
800 800 800 800 800 1,000 790 790
kgf/㎟
430 360 500 430 500 500 360 430
异方性石墨纤维
同方性石墨纤维
Product
石墨纤维
(表面处理, Sizing)
Advanced Composite Material Manufacture Team
▣ 碳纤维制造工序
Precursor
PolymeAN rization Co-mo 丙烯晴共聚用单体 聚合 Dope 聚合物 Spinning Machine 纺丝 Cold Stretching 冷伸长 Washing 洗涤 Oiling 上油 Hot Stretching 热伸长 Oiling 上油 Drying 干燥 原丝 蒸汽伸长 Steam Stretching
volume resistivity
体积电阻率
屏蔽电磁波性能
体积电阻率 热导系数
热膨胀系数
Advanced Composite Material Manufacture Team
碳纤维复合材料的分类
碳纤维复合材料的分类
以下是 7 条关于碳纤维复合材料分类的内容：
1. 短纤维碳纤维复合材料呀，就好像是一群小士兵紧密地排列在一起执行任务！你想想看，那些汽车的内饰件很多不就是用它来制造的嘛，让车子更轻便又结实。
2. 连续纤维碳纤维复合材料呢，这可牛了，就如同坚韧的绳索一样强大！飞机的某些部件不就是用这个嘛，保证了飞行的安全和高效，厉害吧！
3. 编织碳纤维复合材料呀，这不就像是精心编织的布一样嘛！在高端的体育器材里经常能看到它的身影，让运动员们如虎添翼呀！
4. 颗粒增强碳纤维复合材料，嘿，这就好似给材料里加了一份特别的力量调料！一些耐用的工具上就用了它，能更耐用哦！
5. 层合碳纤维复合材料，哇哦，就好像是一层层叠起来的坚固堡垒！在航天器上经常用到呢，助力探索浩瀚宇宙，这多牛啊！
6. 纳米碳纤维复合材料，听着就很高科技对不对，简直就是微观世界里的小能手啊！某些电子设备可少不了它，让科技更酷炫呢！
7. 混杂碳纤维复合材料，这可有趣了，就像是各种厉害角色的大融合！在一些特殊的工程领域中大展身手呢，起到意想不到的效果呀！
我觉得碳纤维复合材料的这些分类真的是各有千秋，都为我们的生活和科技发展带来了巨大的助力呀！。
碳纤维分类标准
碳纤维分类标准
1. 碳纤维按原料分，就像做饭用不同食材一样，有 PAN 基碳纤维，这就好比我们常用的大米呀，用处广泛着呢！比如好多高端的自行车车架就是用它做的！
2. 还有沥青基碳纤维哦，它就像是独特风味的调料，虽然不那么常见，但在一些特殊领域可是大显身手，像一些高温环境下的零部件就有它的身影！
3. 按性能来分呢，也有高强型碳纤维呀，嗨，这简直就是个大力士，能承受超强的力量，航空航天领域可少不了它的助力！
4. 中强型碳纤维也有它的用武之地呀，就好像团队里可靠的中间人，虽然不是最突出的，但也是不可或缺的，一些日常的工业制品中就能见到它啦！
5. 高模型碳纤维呢，那像是舞蹈家一样，柔韧性超棒的，在对精度要求高的地方可吃香了，比如精密仪器的制作！
6. 按丝束大小分，小丝束碳纤维就跟小巧玲珑的宝石似的，精致且珍贵，往往用在要求非常高的地方，像一些医疗器材！
7. 大丝束碳纤维呢，那就是大块头有大用处呀，在大规模的生产中那可是发挥大作用，比如风力发电的叶片制造！
8. 碳纤维还能按用途分类呢，竞技体育领域用到的碳纤维，那就是让运动员如虎添翼的利器，能提升装备的性能呀！
9. 民用领域的碳纤维，就像是我们生活中的好帮手，让各种产品更轻便、更耐用呀！总之，碳纤维的分类标准可多了，每个分类都有它独特的魅力和价值呢！。
碳纤维 丝束形式
碳纤维丝束形式碳纤维可以按照原丝类型、力学性能、丝束大小、产品形态等不同维度进行分类。
按原料来源：聚丙烯腈（PAN）基、沥青基、粘胶基、酚醛基、气相生长按力学性能：通用型（强度/1000MPa、模量/100GPa ）、高性能型（高强型：强度>2000MPa、模量>250GPa；高模型>模量300GPa）；或高强型、高强中模型、高模型、高强高模型按丝束大小：小丝束、大丝束按产品形态：长丝、短纤维和短切纤维按丝束大小碳纤维是由许多平行的细丝组合而成，因而又会被称为碳纤维丝束。
丝束数是指每束碳纤维中的单丝数量，用K表示，如1K代表一束纤维丝里包含了1000根单丝。
一般而言，1K、3K、6K、12K和24K的被称为小丝束；48K、60K、80K、120K及以上的则称为大丝束。
小丝束碳纤维又被称为航空航天级碳纤维。
当编织成复合材料时，小丝束碳纤维比大丝束碳纤维具有更高的拉伸强度和模量。
虽然性能优越，但是小丝束碳纤维比大丝束成本高很多。
造成两种不同规格碳纤维成本之间差异的主要原因在于其制造过程。
小丝束碳纤维需要更高的碳化温度、更细的纺丝和更长的氧化时间，因此小丝束或常规丝束碳纤维的生产成本高于大丝束碳纤维。
由于具有轻量化和高强度等特点，小丝束碳纤维通常用于航空航天工业，比如直升机旋翼叶片、机翼组件、螺旋桨、座椅和仪表外壳等。
3K和12k 是最受欢迎的材料，广泛应用于工业领域、建筑、娱乐和体育用品。
大丝束碳纤维又被称为工业级碳纤维，其中48K是最常见的大丝束碳纤维等级。
与小丝束碳纤维相比，虽然大丝束碳纤维拉伸强度较低，但具有更高的性价比。
目前主要应用于医疗器械、机电、土木建筑、交通运输和能源等工业领域，应用领域的需求仍在不断增加。
按照原料体系碳纤维主要分为粘胶基、沥青基和聚丙烯腈（PAN）基三大种类，各有不同的使用场景和生产方法。
由于高碳产率和优越的性能，PAN基碳纤维占据了碳纤维市场的主导地位。
日本东丽公司的碳纤维产品分类及应用
日本东丽公司的碳纤维产品分类及应用本文主要介绍了东丽碳纤维分类产品的性能特点、应用及规格，概述了东丽碳纤维在航空航天、工业应用及体育休闲三大领域应用情况。
东丽公司碳纤维主要是按照力学性能进行区分，按照拉伸强度和拉伸模量可以分为T系列和M系列：T系列高强度碳纤维：分别标准模量级和高强/超高强中模级；M系列包括高模M系列和高强高模MJ系列。
1标准模量碳纤维标准模量（Standard modulus）碳纤维通常具有225GPa-235GPa（33-34msi）或略高的纤维模量。
TorayT300标准模量碳纤维是公认的行业标准碳纤维，已经生产了30多年。
T700S则是拉伸强度最高的标准模量级碳纤维。
标准模量碳纤维涵盖1K到24K不同规格。
T300：用于航空航天应用领域，具有20多年应用历史、30年的生产历史，以平衡复合材料特性、高质量、一致性、可靠性和稳定供货而闻名。
T400H：拉伸强度高于T300和T300J，专为航空航天应用而设计。
T700S：可提供最高强度的标准模量级碳纤维，具有出色的加工特性，适用于纤维缠绕、编制和预浸料。
这种无捻纤维主要用于各种工业和休闲娱乐用品，包括天然气汽车（NGV）储罐和SCBA呼吸罐等压力容器。
T700G：较T700S的拉伸模量和粘合性能有所提升。
这种无捻纤维的应用主要包括飞机和高性能运动用品。
2高强/超高强中模碳纤维中模（Intermediate modulus，IM）碳纤维的拉伸模量为290GPa（42msi）。
IM纤维最初是为航空航天应用而开发的，现在也可用于休闲娱乐和工业应用。
Toray提供各种规格IM纤维，结合不同价位和性能特征，可满足各行各业的需求。
Toray的IM纤维规格包括6K，12K，18K和24K。
按照拉伸强度可以分为高强中模碳纤维（T800H、T800S、T1000G）和新一代超高强中模碳纤维（T1100G、T1100S）。
T800H：高强中模碳纤维，具有高水平和平衡复合特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳纤维的分类
按原丝类型
按碳纤维性能 碳纤维的分类方法 按碳纤维的功能
按制造条件和方法
聚丙烯腈基 粘胶基 按原丝类型分类
沥青基
木质素纤维基
其他有机纤维基
通用级碳纤维：拉伸强度<1.4GPa，
拉伸模量 <140GPa
量99％以上。
按制造条件和 方法分类
活性碳纤维：气体活化法，碳纤维在600～
1200oC，用水蒸汽、CO2、
空气等活化。
气相生长碳纤维：惰性气氛中将小分子有
机物在的制造 碳纤维不能用熔融法或溶液法直接纺丝，只 能以有机纤维为原料，采用间接方法来制造。 以有机纤维为原料制造碳纤维的过程： 有机纤维 预氧化处理 高温碳化
碳纤维的性能
碳纤维的物理性质：耐热性 热膨胀系数性 热导率 比热 导电性 润滑性 碳纤维的化学性质：耐一般的酸碱
碳纤维的缺陷
碳纤维中的缺陷主要来自两方面： 原丝带来的缺陷
碳化过程中可能消失小部分，但大部分将保留下来，变成碳纤维的 缺陷。
碳化过程带来的缺陷
碳化过程中，大量非C元素以气体形式逸出，使纤维表面及内部形 成空穴和缺陷。
碳纤维
碳纤维
由有机纤维或低分子烃气体原料在气氛中经高温 （1500℃）碳化而成的纤维状化合物，其碳含量在90%以上。
石墨：六方晶系 碳纤维：乱层石墨结构
• 最基本的结构单元：石墨片层
• 二级结构单元：石墨微晶(由数张或数十张石墨片层组成) • 三级结构单元：石墨微晶组成的原纤维。直径在50nm左右， 弯曲，彼此交叉的许多条带状组成的结构。
原丝
碳纤维的表面处理
途径： 清除表面杂质； 在纤维表面形成微孔或者刻蚀沟槽。增加表面能； 引进具有极性或者反应性官能团；形成能与树脂起作用 的中间层。
按碳纤维 性能分类
高性能 碳纤维
高强度碳纤维 高模量碳纤维 超高强碳纤维
超高模碳纤维
高强－高模碳纤维 中强－中模碳纤维 等
受力结构用碳纤维
耐焰用碳纤维
按碳纤维的 功能分类
导电用碳纤维
润滑用碳纤维
耐磨用碳纤维 活性碳纤维
碳纤维：碳化温度1200～1500oC，碳含量
95％以上。
石墨纤维：石墨化温度2000oC以上，碳含
