华测GPS
三、静态数据处理
5.基线的处理
数据检查没有问题之后，点击“静态基线” —— “ 处理全部基线”, 等基线全部处理完后，对于“Radio”值比较小的进行单独处理，至少保证 Radio值大于3以上，当然处理的越大约好，最大为99.9
对于Radio值后面带“？ ”，是由于中误 差过大，可以酌情对其处理。
七参数，一 般默认不输
投影高
椭球参数 名称
Bj54
长半轴
6378245 6378140
扁率
298.3 298.257
西安80
中央子午 线
三、静态数据处理
3.数据的导入
项目建完后，开始加载GPS数据观测文件。选择“文件”－“导入”，compass 可以导入下图多种格式的数据
三、静态数据处理
4.数据检查-1
通过以上反复处理及检查，确认无误后，方可提交成果，提交 成果可以以成果报告（网页的形式），详细成果文本，简明成果文 本或者以DXF格式输出网图等等。
谢 谢 ！
三、静态数据处理
6.网平差-网平差
在“网平差”里点击“进行网平差”，就会弹出下图窗口，点击“确定”， 然后点击“成果”——”成果报告“，查看平差成果，平差报告会已网页的形式 打开。
平差报告
三、静态数据处理
7.成果检查-基线向量及改正数 、τ(Tau)检验
在“网平差”里点击“进行网平差”，就会弹出下图窗口，点击“确定”， 然后点击“成果”——”成果报告“，查看平差成果，平差报告会已网页的形式打 开。从平差报告里看出：基线向量及改正数 、τ(Tau)检验表个别为红色，这
三、静态数据处理
6.网平差-网平差设置
如上图，在“网平差”——” 网平差设置“，根据具体情 况选择三维平差，二维平差，水准高程拟合，如果中央子午线需要 改，就在”重置中央子午线“，重新输入改正后的中央子午线，注 意度分秒要用“ ： ” 分开，比如106度30分就输成 106：30，其他 的如自由网平差，二维平差设置，高程拟合方案等都可以默认。
③电池指示灯（红）：长亮表示有电，闪烁表示电量不足 ④卫星指示灯（蓝）：不亮表示不搜星，闪烁表示搜星正常 ⑤电台指示灯（绿）：做RTK时，电台指示灯会一秒闪烁一次 ⑥数据采集灯（黄）：做静态时，每隔几秒闪一次，表示在记录
数据， 闪烁的间隔即是采样间隔
二、数据下载
将接收机用USB或者串口和电脑连接，打开”数据下载 软件（HcLoader）”,连接—设置（选择USB或
三、静态数据处理
5.基线的处理__方法三
对于各别基线如果怎么处理都不能大于3时，可以不让其参与基线处理及 网平差，具体操作是，右击基线——属性——把”参与基线处理及网平差”的 复选框勾掉。
三、静态数据处理
6.网平差-已知点的输入
在观测站点里：右击——属性，点击“已知点坐标”,选择“固定方式”， 如XY、XYH
三、静态数据处理
5.基线的处理__方法一
通过“基线处理设置”，增大或减小数据采样间隔或卫星的截止角，其他为默 认，当采集的数据时间较长时，不如两个小时以上的可以把采样间隔加大，对于卫 星数据较多，可以适当增大截止角。然后再单独处理一下这条基线。
三、静态数据处理
5.基线的处理__方法二
删除不好的数据，右击基线，出现”属性”,在“观测数据图”里删除不好 的数据或者时间比较短的数据，确定后，然后再单独处理这条基线
说明要单独对这些基线进行处理，直到没有红色出现为止。
三、静态数据处理
7.成果检查- χ平方检验
当基线被处理的没有红色的了，但χ平方检验(α=95%)还是“失败”,这时 把这个参考因子输入到网平差设置——自由网平差——协方差比例系数里，
然后再进行平差，直到“通过”。
三、静态数据处理
7.成果检查-自由网平差中误差
COM1)-连接，连接好后把数据下载下来，放在指定的 文件夹下；下载时，先“输入测站信息”，点名不超过 四个字符，最好为数字或字母，然后“数据导出”。
注：在连接或下载数据时,主机的数据灯（黄）会长亮，此时尽量不要进行其他操作，
直到数据灯不亮时再进行。
三、静态数据处理
1.任务的建立 2.坐标系统的建立 3.数据的导入 4.数据检查 5.基线的处理 6.网平差 7.成果检查 8.成果提交
根据网的等级设计要求，查看是否超限？
三、静态数据处理
7.成果检查-相对误差
根据网的等级设计要求，查看是否超限？
三、静态数据处理
7.成果检查-平面坐标的中误差
根据网的等级设计要求，查看是否超限？
三、静态数据处理
7.成果检查-高程拟合的中误差
根据网的等级设计要求，查看是否超限？
三、静态数据处理
8.成果提交
三、静态数据处理
1.任务的建立
打开电脑“开始—— 程序—— 华测静态处理—— 静态处理软件”或者 直接打开桌面上的快捷方式。
注： 首先把下载下来的数据统一放到一个文件夹下面，新建任务
时直接选择此文件夹，并注意选择相应的坐标系统。
三、静态数据处理
2.坐标系统的建立
新建任务时，虽然坐标系统已经选定，但可以对于中央子午线或者是投影 高等可能需要相应的改动或新建。点击“工具”——”坐标系管理“，如下图 操作：
华测静态培训
——接收机数据采集及数据处理
一.X90接收机的使用
①电源健：按一秒即可开机，长按三秒即可关机 ②切换健：刚开机时，主机默认为RTK模式，如果做静态就要通
过切换健进行切换：常按住切换健，此时电台指示灯长亮，等电 台灯不亮，即可松开表明已切换到静态，轻按切换键绿灯亮表示 静态模式，黄灯亮是RTK模式
数据导入后，检查相应点的点名，仪器高，天线类型等等，对于有问题的数 据要及时更改
注：如果用不同型号的GPS接收机进行联测，就要单独修改天线类型，对于没有 的天线类型，在GPS天线管理器里，添加应的天线类型，并输入相应的天线参数， 如相位中心高，天线半径等。
三、静态数据处理
4.数据检查-2
然后通过“检查”—— “观测文件检查”，对于里面，个别点，点名命错等 就可以查出来，重新命名，然后再反复查看，“观测文件检查”直到没有为止。
华测GPS静态使用手册-63页word资料
华测GPS静态使用手册北京华测伟业科技有限公司2019年2月华测GPS静态使用手册北京华测伟业科技有限公司地址：北京市海淀区中关村东路89号恒兴大厦10F邮编：100080电话：010-*******网址：huacenav目录第1章接收机硬件介绍 (1)1.1 使用与保护 (1)1.2 X20接收机组成 (1)1.2.1 数据接口 (1)1.2.2 电池的装卸 (1)1.2.3 X20指示灯 (1)1.3 X20采集静态数据 (2)1.3.1 野外采集 (2)1.3.2 下载数据 (2)1.3.3 接收机设置 (3)1.3.4 数据存储 (4)1.3.5 X20的其他说明 (4)第2章软件的安装与卸载 (5)2.1 关于华测GPS数据处理软件 (5)2.1.1 华测GPS数据处理软件简介 (5)2.2 软件安装 (5)2.3 软件的卸载 (6)第3章快速入门 (8)3.1 静态GPS数据处理 (8)3.1.1 新建任务 (8)3.1.2 导入数据 (9)3.1.3 处理基线 (9)3.1.4 平差前的设置 (10)3.1.5 进行网平差 (11)3.1.6 成果输出 (11)第4章运行主程序 (12)4.1 COMPASS主程序 (12)4.2 菜单和工具条 (13)4.2.1 菜单 (13)4.2.2 网图 (14)4.2.3 树形视图的操作 (16)第5章项目管理 (17)5.1 建立坐标系及坐标系管理 (17)5.2 创建一个新的项目 (17)5.3 观测数据 (18)5.3.1 观测文件名 (18)5.3.2 观测文件的属性 (19)5.3.3 观测数据的删除 (20)5.3.4 将观测数据转换成RINEX 2.0格式 (21)5.4 观测站点 (21)第6章静态基线处理 (22)6.1 基线处理的设置 (22)6.1.1 常用设置 (23)6.1.3 对流层、电离层设置 (24)6.1.4 高级设置 (24)6.2 基线处理过程 (24)6.2.1 外业输入数据的检查与修改 (25)6.2.2 导入观测数据 (25)6.2.3 基线处理 (25)6.3 基线处理结果分析 (26)6.3.1 基线质量控制 (26)6.3.2 闭合环路检验 (29)6.4 各种影响因素的判别 (30)6.4.1 影响因素 (30)6.4.2 影响GPS 基线解算结果因素的判别 (31)6.4.3 基线差的应对措施 (31)6.4.4 基线精化处理的有力工具-残差图 (32)第7章网平差 (33)7.1 网平差的功能、步骤 (33)7.1.1 网平差的前期准备工作 (33)7.1.2 网平差的设置 (33)7.2 网平差的运行 (34)7.2.1 基线向量网的连通检验 (34)7.2.2 自由网平差 (35)7.2.3 三维约束平差 (35)7.2.4 二维约束平差 (35)7.2.5 水准高程拟合 (36)7.3 网平差结果的检验 (36)7.3.1 GPS网的数理统计检验 (36)第8章成果导出 (40)8.1 静态基线成果输出 (40)8.2 观测站点的导入与导出 (45)8.2.1 文本格式的详细成果 (45)8.2.2 文本格式的简明成果 (45)8.3 其它导出 (45)8.3.1 成果报告的输出 (45)8.3.2 网图的输出 (45)8.3.3 闭合差的输出 (46)8.3.4 DXF文件输出 (47)第9章布网原则 (48)9.1 基线向量处理条件设置原则 (48)9.1.1 选取适当的基线解算类型 (48)9.1.2 确定适当的基线解算条件 (49)9.2 外业成果质量检核标准 (50)9.2.1 同步观测边的检核 (50)9.2.2 重复基线边的检核 (50)9.2.3 异步观测环和同步观测环闭合差的检核 (50)9.3 平差条件、基线向量的选择 (51)9.3.1 选择适当的坐标系统 (51)9.3.2 给出符合精度要求的已知点 (51)9.4 平差成果质量检验 (53)9.4.1 精度要求 (53)9.4.2 检验平差成果 (53)第10章常见问题 (55)10.1 一般问题 (55)10.2 USB驱动的安装 (56)10.3 更新USB的驱动程序 (56)附录专业术语注释 (57)后记 (60)第1章接收机硬件介绍1.1 使用与保护华测X20/X60/X90接收机完全按美国军方标准设计，充分考虑了承受野外出现的各种恶劣情况。
《华测GPS静态培训》课件
精度评估与质量控制
精度指标
根据项目需求，设定合适的精度指标，如平面精度、高程精度等 。
精度检测方法
采用多种方法对测量结果进行精度检测，如实地对比、重复观测等 。
质量控制措施
建立完善的质量控制体系，确保每个环节的数据处理和分析都符合 规范要求。
05
案例分享与经验总结
实际项目案例介绍
案例一
01
某矿业公司的地形测量项目
研究方向
研究如何进一步提高GPS静态培训的 精度和稳定性，以及如何将新技术应 用到实际项目中。
感谢观看
THANKS
结果输出
根据需要将测量结果输出为所 需的格式和坐标系，如平面坐
标、高程等。
03
华测GPS静态接收机
接收机硬件介绍
01
02
03
接收机外观
华测GPS静态接收机采用 流线型设计，体积轻巧， 方便携带。
主要组件
包括天线、主机、电源适 配器等主要组件，各组件 之间通过电缆连接。
性能参数
具有高灵敏度、低噪声、 抗干扰能力强等特点，能 够快速捕获卫星信号。
案例二
02
某城市的三维建模项目
案例三
03
某农业区的土地调查项目
经验教训与注意事项
经验教训
在静态培训过程中，需要充分考 虑GPS信号的稳定性，避免数据 误差。
注意事项
在处理GPS数据时，应确保坐标 系的一致性，避免数据转换错误 。
未来展望与研究方向
未来展望
随着技术的不断发展，华测GPS静态 培训将更加智能化、自动受环境 影响较小等。
静态测量的应用领域
01
02
03
04
基础测绘

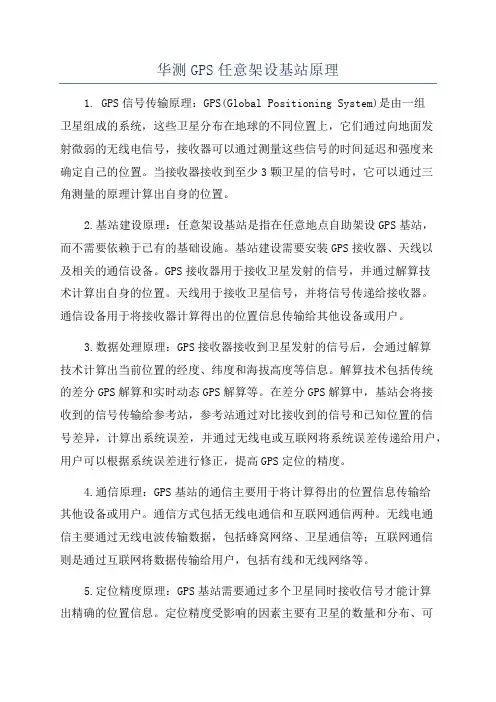

华测GPS任意架设基站原理
华测GPS任意架设基站原理1. GPS信号传输原理：GPS(Global Positioning System)是由一组卫星组成的系统，这些卫星分布在地球的不同位置上，它们通过向地面发射微弱的无线电信号，接收器可以通过测量这些信号的时间延迟和强度来确定自己的位置。
当接收器接收到至少3颗卫星的信号时，它可以通过三角测量的原理计算出自身的位置。
2.基站建设原理：任意架设基站是指在任意地点自助架设GPS基站，而不需要依赖于已有的基础设施。
基站建设需要安装GPS接收器、天线以及相关的通信设备。
GPS接收器用于接收卫星发射的信号，并通过解算技术计算出自身的位置。
天线用于接收卫星信号，并将信号传递给接收器。
通信设备用于将接收器计算得出的位置信息传输给其他设备或用户。
3.数据处理原理：GPS接收器接收到卫星发射的信号后，会通过解算技术计算出当前位置的经度、纬度和海拔高度等信息。
解算技术包括传统的差分GPS解算和实时动态GPS解算等。
在差分GPS解算中，基站会将接收到的信号传输给参考站，参考站通过对比接收到的信号和已知位置的信号差异，计算出系统误差，并通过无线电或互联网将系统误差传递给用户，用户可以根据系统误差进行修正，提高GPS定位的精度。
4.通信原理：GPS基站的通信主要用于将计算得出的位置信息传输给其他设备或用户。
通信方式包括无线电通信和互联网通信两种。
无线电通信主要通过无线电波传输数据，包括蜂窝网络、卫星通信等；互联网通信则是通过互联网将数据传输给用户，包括有线和无线网络等。
5.定位精度原理：GPS基站需要通过多个卫星同时接收信号才能计算出精确的位置信息。
定位精度受影响的因素主要有卫星的数量和分布、可见卫星的信号质量、大气层对信号的影响以及接收器本身的性能等。
通过使用更多的卫星和更好的信号质量，加上差分GPS等技术手段，可以提高GPS定位的精度。
总结来说，华测GPS任意架设基站的原理主要包括GPS信号传输原理、基站建设原理、数据处理原理、通信原理和定位精度原理等方面。
工地gps测量仪器使用华测A6
工地GPS测量仪器使用华测A61. 引言在工地施工过程中，往往需要对地理位置进行测量和定位，以确保施工工作的准确性和精度。
为了满足工地测量的需求，华测A6是一款非常实用的GPS测量仪器。
本文将介绍华测A6的基本特点和使用方法，以及如何应用于工地测量工作中。
希望通过本文的介绍，读者能够充分理解华测A6的功能和优势，并能够熟练使用它进行工地测量。
2. 华测A6的基本特点华测A6是一款采用GPS定位技术的测量仪器，具有以下基本特点：•高精度定位：华测A6采用先进的GPS技术，可以实现厘米级的位置测量精度，满足工地测量的高精度要求。
•便捷携带：华测A6小巧轻便，方便携带，可以随时随地进行测量作业。
无需繁琐的准备工作，节省了施工人员的时间和精力。
•高效操作：华测A6操作简单，用户界面友好，使得非专业人士也能轻松上手，提高工地测量工作的效率。
•多功能应用：华测A6不仅可以进行位置测量，还支持导航、航线规划等功能，为施工人员提供全方位的支持。
3. 华测A6的使用方法使用华测A6进行工地测量，可按以下步骤进行：步骤1：准备工作在开始测量之前，需要进行一些必要的准备工作：•确保华测A6设备电量充足，以保证一次测量过程的连续性。
•检查华测A6设备的定位天线是否连接良好，以确保信号接收的稳定性。
•打开华测A6设备，进入测量模式，准备开始工地测量。
步骤2：进行测量在工地测量过程中，可按以下步骤进行：•使用华测A6设备找到测量点的位置，将设备放置在稳定的位置上。
•启动测量功能，并等待设备完成定位和测量过程。
华测A6会通过显示屏实时反馈测量结果。
•根据需要，可以进行多次测量以提高精度，并记录每次测量结果。
步骤3：数据处理和导出完成测量后，需要对测量数据进行处理和导出，以便进一步分析和使用。
•连接华测A6设备与计算机，并将测量数据传输到计算机上。
•使用专业的数据处理软件，对测量数据进行处理和分析。
根据实际需要，可以生成测量报告、位置图等。
华测GPS设置方法
深圳 CORS设置方法（CORS基站为双星）蓝牙连接好移动站，退出rtkce软件，打开hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动移动站，端口选择port2+gprs/cdma，自启动发送格式选择RTCM3，点击应用，然后退出软件，打开hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择TCP，模式选择移动站，服务器ip输入10.1.1.8，端口2101，APN接入点名称输入SZGTZY.GD，移动服务商号码:*99***1#，点击更新或者应用；点击CORS，拨号协议选择自主TCP，登录模式选择手动，然后点击全部更新，等进度条走完，关闭软件，打开Rtkce软件，点击仪器，接收机复位，把移动站重启！移动站设置完成(注：如果需要CORS自动登录的话需要在HCGPRSCE软件中，登录方式选择自动，然后选择差分格式，一般选RTCM3.X,对应源列表输入RTCM31)深圳CORS源列表及差分格式对应源列表差分格式CMR CMRRTCM31 RTCM3.XRTCM23 RTCM2.X广东省国土厅 CORS设置方法（CORS基站为单星）蓝牙连接好移动站，退出rtkce软件，打开hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动移动站，端口选择port2+gprs/cdma，自启动发送格式选择CMR，点击应用，然后退出软件，打开hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择TCP，模式选择移动站，服务器ip输入59.41.181.34，端口2101，APN接入点名称输入CMNET，移动服务商号码:*99***1#，基站id输入基站底部的6位数的仪器s/n 号，点击更新或者应用，关闭软件，打开Rtkce软件，点击仪器，接收机复位，把移动站重启！移动站设置完成1+1基站设置方法蓝牙连接好基准站，退出Rtkce软件，打开Hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动基站，端口选择port2+gprs/cdma，自启动发送格式选择RTCM3，点击应用，然后退出软件，打开Hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择udp一对多，模式选择基站，服务器ip输入211.144.120.97，端口9902，APN接入点名称输入CMNET，移动服务商号码:*99***1#，点击更新或者应用，关闭软件，打开rtkce软件，点击仪器，接收机复位，然后蓝牙连接好移动站，把基站重启！基站设置完成1+1移动站设置方法蓝牙连接好移动站，退出Rtkce软件，打开Hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动移动站，端口选择port2+gprs/cdma，自启动发送格式选择RTCM3.0，点击应用，然后退出软件，打开Hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择udp一对多，模式选择移动站，服务器ip输入211.144.120.97，端口9902，APN接入点名称输入CMNET，移动服务商号码:*99***1#，基站ID 输入及基站底下的S/N号（如果S/N号看不清了，可以蓝牙搜索下，找到一个不同于移动站编号的一个6位数的仪器号，就是基站编号），点击更新或者应用，关闭软件，打开rtkce软件，点击仪器，接收机复位，然后蓝牙连接好移动站，把移动站重启！移动站设置完成蓝牙连接方法手簿类型为华测HCE100，HCE102，HCE200GPS开机，打开RTKCE软件，点击配置→手簿端口配置→连接方法选择蓝牙→点击屏幕左下方的配置→点击→眼睛图标开始搜索蓝牙→找到对应GPS仪器编号→选中→点击绑定→确定→确定→屏幕左下角或者屏幕右上方出现两个电池图标，说明手簿已经和GPS接收机连接上了手簿类型为LT400，LT400M,TrimbleGPS开机，点击开始菜单→设置→连接→蓝牙→添加新设备→点中对应仪器编号→点击右下角的下一步→输入连接密码1234→完成→点击COM端口→新建发送端口→选择对应仪器→选择COM8,COM9任一个都可以(有些可能是COM5,COM6,或者COM6,COM7)→下一步→完成→打开RTKCE软件→点击配置→手簿端口配置→连接方法选择蓝牙→选择好对应端口→确定→屏幕左下角或者屏幕右上方出现两个电池图标，说明手簿已经和GPS接收机连接上了华测服务器IP 端口211.144.120.97 9902222.44.183.12 9902210.14.66.58 9902一般都是用211 服务器，其他两个服务器也可以用。
华测CORS设置操作说明
华测GPS操作说明一、SDCORS模式使用SDCORS模式，需要的设备如下：GPS流动站主机一台、SDCORS手机卡一张，对中杆一支，控制手簿一台，手簿托架一套。
操作说明：第一步：设置主机工作模式打开测地通，点击【配置】->【手簿端口配置】，选中【选用蓝牙】，点击【配置蓝牙】，搜索蓝牙，绑定主机，点击【确定】，退出测地通。
如果已经绑定过主机，这一步可以省略。
打开HCGpsSet，选中蓝牙，打开端口，根据下图更改接收机的设置：特别注意：红框标注区域，数据输出方式为：正常模式，接收机工作模式为：自启动移动站；自启动数据发送端口为：Port2+GPRS/CDMA；查分数据格式为：RTCM3；这四项不得出错。
第二步：设置GPS工作模式设置结束后，点击应用，打开手簿上的HCGPRSCE 软件，图标如，根据实际工作情况，设置如图：如上图所示，打开软件以后，LT400手簿的端口号根据绑定的端口编号来设置，一般为COM8或者COM9，然后使用蓝牙复选框打钩，点击获取工作模式，工作模式状态栏会显示当前接收机的工作模式，使用SDCORS的话，工作模式选择GPRS模式，然后点击设置工作模式按钮，等待下方的进度条完成以后获取一下，等待进度条完成以后，看看工作模式是否正确。
如若正确进入下一步，点击GPRS选项卡。
如下图所示：此选项卡通讯协议必须选择：TCPClient，模式必须选择：移动站；网络设置信息填写必须与SDCORS开通信息表上的信息完全一致：服务器地址：190.168.168.2或者190.168.168.3，端口均为3024，APN接入点均为sdcors.jn.sd （此串字符必须小写），用户名密码均为大写字母CARD；如若设置完成，点击更新按钮。
等待进度条完成，说明信息已经写入到主机，再点一次更新按钮，确保信息写入成功。
完成以后，可以点击获取按钮，检查信息是否写入成功，如果成功，GPRS选项卡设置完成，如果获取的信息不正确，需要重新设置一下，直到设置成功。
华测GPS RTK使用
华测GPS RTK使用注意1：基准站应架设在空旷环境下，基准站和电台天线应保证3-5米的距离，避免信号干扰基准站的信号灯（绿色）开始闪烁(一秒闪烁一次)表明基准站已经正常工作；2：仪器电源等开机后会闪烁三次，表明已经开启蓝牙，如果一直不停闪烁表明电量不足，应更换电池；3：电台电源等一秒闪一次表示正常工作，如电压显示过低时不应继续作业，以免损伤电台；4：移动站的信号等开始闪烁表示已经收到差分信号，卫星等每次闪烁间隔为5秒，每次闪烁的次数表示收到几颗卫星(基准站也一样)，5：查看属于什么工作状态，快速按下切换键，数据等亮为动态，差分信号灯亮为静态；6；当卫星足够使仪器固定但仪器没法固定时请查看卫星状态，在仪器—卫星状态，L1信噪比4颗或者4颗以上大于50算良好，L2信噪比4颗或者4颗以上大于40算良好；7：开机及使用步骤，首先用手簿绑定移动站（基准站开机即可工作，无需设置），配置-手簿端口设置-选用蓝牙打钩-配置蓝牙-点小眼睛图标-搜到仪器后点仪器图标-选择绑定-确定，绑定后查看移动站频率是否与电台一致，配置-移动站选项-内置电台和GPRS-更改频率，注意：输入频率后先点设置再点确定，如果没有启动（开机后没有固定）点测量-启动移动站接收机，接下来时更改坐标系参数，配置-坐标系管理-更改中央子午线-投影高度，中央子午线用该测区的中央子午线，97°30′到100°30′用99°；100°30′到103°30′用102°；103°30′到106°30′用105°，也可以取高精度的中央子午线，如不知道测区的经度，随便测个点可以查看它的经度，看是否在上述中间，在哪段就有那段的三度带上的中央子午线，比如侧了一个点的经度是88°30′就可以用99°的中央子午线了，如果要高精度的测量，中央子午线可以和经度一样，到分一级的即可；投影高度为但地平均海拔高，正负三百米也可以接受。
华测GPS点校核步骤
一潮河6标华测GPS基站点校核步骤①出现基站被动图画,点取消②点测量→测量点→再点测量→听见声音,点取消③点文件→点元素管理器→点管理器→双击测量数值→重置当地坐标→确定→确定→文件→保存任务二潮河6标华测GPS基站点放样步骤①点击键入点→命名点名称→输入北向X坐标→输入东向Y坐标→输入高程→保存→点取消②点击测量→点放样→常规点放样→增加→输入单一点名称→点确定→点第一步点命名的名称→点确定→找到第一步点命名的名称→点放样→就可以放样了三潮河6标华测GPS基站线放样步骤①点测量→测量点→命起始点名字→点测量→再找终点→点测量→点取消②点键入→点直线→起始点→起始点名称→再点结束点→结束点名称→点保存③点测量→线放样→直线放样→点击第一步命名点的两个名称→点确定→点确定→就可以直线放点了四潮河6标华测GPS坐标计算①点测量→测量点→命名起始点名字→点测量→再找一点→点测量→再找一点→点测量→再找一点→点测量→点取消②点坐标计算→面积周长计算→点增加点→找到第一个坐标→以至类推→找到最后一个点→点确定→点计算→点取消五潮河6标华测GPS坐标计算①点击文件→导出→测量点坐标成果导出→storge card→命名名字→保存六潮河7标华测GPS点校核①文件→打开任务→projects→SGZB→DDZB →确定坐标→点接受②测量→测量点→点取消③文件→元素管理器→点管理器→点测点→细节→重设当地坐标→点重设当地后……→找到yh-1→确定→确定→确定④测量→点放样→听到响声说明校点成功查看施工坐标和大地坐标的快速方法是看任务下面的任务单。
华测GPS手簿连接SDCORS设置步骤
华测GPS 连接SDCOR 毀置步骤 （此说明只针对LT400手簿）1、第一步：设置主机工作模式打开测地通，点击【配置】-＞【手簿端口配置】，选中【选用蓝牙】，点击【配置蓝牙】 搜索蓝牙，绑定主机，点击【确定】，退出测地通。
如果已经绑定过主机，这一步可以省略。
开端口，如下图:如图所示的区域，首先点击更新，建设设置是否正确，如果不正确更改为如下设置：数 据输出方式使用正常模式，接收机工作模式为自启动移动站，自启动发送端口为PORT2+GPRS/CDM 廂启动发送格式使用 RTCM （左边红框区域一定设置为上述选项） 。
设置一定正确特别注意：红框标注区域，数据输出方式为：正常模式，接收机工作模式为: 自启动移动站；自启动数据发送端口为： Port2+GPRS/CDM ；查分数据格式为： RTCM3这四项不得出错。
COM8选中蓝牙，然后点击打打开HCGpsSet 如图标，使用正确的端口，如 图一第二步：设置网络，连接网络点击左上角开始按钮，在弹出的菜图二在弹出的设置中选择系统，然后选择拨号命令，在弹出的窗口中设置如图四所示：在设置初始化命令输入框中，IP之后的那个双引号中输入“一定注意小写输入。
然后点击设置，点击打开（GPRSI源），所设置完成。
然后点击0KET 糸1:28 ok 1苛理旣有讦植11 1Intern^ 设jfi辿页逛血適蛊iL接空加新的VP1M貌哥熬连惓性务屋致图三图五图四图六设置拨号连接，如下图所示设置:如果有连接名称，可以选中名称，点击编辑, 检查设置是否正确，如*99***1# Cable on COM6，然后点击下一步，进入图八，此处为拨号号码，一定要输入:如果设置完成，点击下一步，然后直接点击完成。
拨号设置完成。
图七图八第三步：拨号再开机界面下，点击右上角连接符号，如图九所示，正常位断开样式，然后点击设置，进入图十样式，然后点击连接, 进入下一图示，然后长按点击连接按钮，进入网络连接界面，手簿自动拨号上网，拨号成功以后显示如图所示九右上角表示所示，双箭头无断裂。
华测GPSRTK测量快速入门
启动基准站后软件应显示“成功设置了基站”，如果由于某种原 因没有成功启动基准站，软件会显示“启动基准站失败”，这时需要 重新启动基准站（一般来说，用已知点启动时，如果输入的已知点和 单点定位相差很大时会出现这种情况，造成这种原因一般为设置中央 子午线或所用坐标有错）。
6、设置移动站
（1）、移动站选项
2、数据存储指示灯
在静态采集模式下，数据存储指示灯闪烁 一次表示正在存储一个历元数据，存储灯的 闪烁间隔与采集间隔一致，如果采样间隔5 秒/次则存储灯每隔5秒亮一次。在RTK模式， 数据存储指示灯闪烁一次表示收到一次错误 的电台数据。
3、电台指示灯 电台指示灯指示X90接收电台数据情况，电台指
示灯闪烁表示X90正在接收电台数据。 4、电池状态灯 电池状态灯指示X90电池使用状态。 在电池供电模式下，电池状态灯常亮红灯表示当
选择：配置—>移动站选项（如下图）
参照上图的输入即可，需要注意的是“广播 格式”一定要和基准站的一样；仪器高通 常为对中杆的长度2米；量测方式通常为 “天线底部”；天线类型选择所用天线型 号，我们目前有A100和A300两种天线。
（2）、启动移动站接收机
选择：测量—>启动移动站接收机，显示如下图：
至此，我们完成了一个简单的，应用 X90的测量点的过程。希望能夠让大家对 华测的RTK有初步的了解。
• 要安全地连接TNC电缆，把电缆接头与接收机插座对齐，再把电缆接 头小心地插到插座上，直到完全吻合为止。
• X90内置电池放到电池舱内时，确保接触点的位置准确地与接收机的 接触点对齐。把电池和电池舱作为一个整体滑入到接收机内，直到电 池舱安置到位并卡定为止。
• 收起电缆时，一定要把电缆盘成环状，避免电缆的扭折。
