采矿工程演示
第二章：矿床开拓
第三节：中段高度的确定
不管用什么方法对矿床进行开拓，主要开拓巷道都是经石 门通过中段平巷来与矿体连通的，这就提出了阶段高度问题 。在选择中段高度时，应考虑以下因素：
1.矿体勘探类型
勘探类型指矿体沿走向和倾向的连续程度和矿体厚度变化 的复杂程序。一般说来，勘探类型越高，矿体越连续且产状 越稳定，中段的高度可取高些。
第二章：矿床开拓
第二节：开拓方法
三、斜井开拓法
斜井开拓法以斜井为主要开拓巷道，适用于开采缓倾斜矿体，特别适 用于开采矿体埋藏不太深而且矿体倾角为20º～40º的矿床。这种方法的 特点是施工简便、中段石门短、基建少、基建期短、见效快，但斜井生产 能力低。因此更适用于中小型金属矿山，尤其是小型矿山。
第二章：矿床开拓
四、矿石和围岩的性质
硬度、坚固性、稳固性、碎胀性、结块性、氧化性、自燃性及含水性等
第一章：金属矿床地下开采的基本概念
第二节：金属矿床地下开采概述 一、井田、矿田和矿区的概念
二、走向线、走向、走向长、倾斜线、倾向、倾角 三、关于延深、埋进深度和赋存深度的概念
四、阶段、矿块和盘区采区的概念
五、矿床的开采顺序
（四）上部竖井下部盲斜井开拓方案
如前所述，当上部地质资料清楚且矿体产状为急倾斜，上部采用竖井 开拓是合理的，一旦得到深部较完善的地质资料，且深部矿体倾角变缓， 则深部可采用盲斜井开拓方案，如图7-18所示。
（五）上部斜井下部盲竖井开拓方案 这种开拓方案一般适用于矿体倾角较缓，且沿倾斜方向延
伸较长，或地质储量不大以及生产能力也不大的小矿山。
另外，开拓巷道施工的难易程度、工程量、工程造价和工期长短等， 虽然不能作为确定开拓方案的重要依据，但决不可忽视。尤其是小型矿山 ，往往存在施工力量不足和技术素质较差、施工管理跟不上等情况。因此 ，当地的施工力量和特点，在巷道类型的选择上也应一并考虑。
第二章：矿床开拓
第二节：开拓方法
一、平硐开拓法
以平硐为主要开拓巷道，是一种最方便、最安全、最经济的开拓方法 。但只有在地形有利的情况下，才能发挥其优点，即只有矿床赋予于山岭 地带，埋藏在周围平地的地平面以上才能使用。
采矿工程演示
2020/9/10
第一章：金属矿床地下开采的基本概念
第一节：金属、矿床的工业特征 一、矿石和废石的概念
矿物、矿石、矿体、矿床、围岩、夹石、废石 二、矿石的种类
（一）金属矿石按其所含金属矿物的性质，化学成份 （二）根据所含金属种类的不同
三、矿石品位的概念
矿石品位的概念 、边界品位、最低工业品位
（二）上部平硐下部盲斜井开拓方案
适用条件：①地表地形为山岭地区，矿体上方无理想的工业场地；② 矿体倾角为中等（倾角在45º～55º之间），为盲矿体且赋存于地平面以 下；③如地平面以上有矿体，且形成许多老硐者。
（三）上部竖井下部盲竖井开拓方案
这种开拓方案一般适用于矿体或矿体群倾角较陡，矿体一直向深部延 伸，地质储量较丰富的矿山。另外，因竖井或盲竖井的生产能力较大，所 以中型或偏大型矿山多用这种方法。
2、矿体厚度和倾角
第二章：矿床开拓
第四节：主要开拓巷道位置的确定 确定主要开拓巷道（竖井或斜井）位置，就是确定其在垂
直矿体走向方向的位置和沿矿体走向方向的位置。
一、 采空区引起的岩层移动及其对主要开拓巷道的影响
二、按最小运输功确定开拓巷道位置
三、选择主要巷道位置时的几项要求：
1）有充足的工业场地，能容下有关建（构）筑物； 2）有选厂距离较短且矿石运输方便，或有较好的外部运输条件； 3）有排废石场地； 4）有防洪条件（一般高出最大洪峰2m），且不受山岭岩石崩塌的影 响； 5）有较好的地质条件，尽量避免主要开拓巷道穿过断层、含水层等不 利地层； 6）尽量减少开拓工程量。
第二章：矿床开拓
第二节：开拓方法 二、竖井开拓法
竖井开拓法以竖井为主要开拓巷道。它主要用来开采急倾斜矿体（一 般矿体倾角大于45º）和埋藏较深的水平和缓倾斜矿体（倾角小于20º） 。这种方法便于管理，生产能力较高，在金属矿山使用较普遍
1.穿过矿体的பைடு நூலகம்井开拓方案
2.下盘竖井开拓方案
3.侧翼竖井开拓方案
（一）单一开拓法 ：
平硐开拓
竖井开拓
斜井开拓 （二）联合开拓法
平硐盲竖井开拓 平硐盲斜井开拓 竖井盲竖井开拓 竖井盲斜井开拓 斜井盲竖井开拓 斜井盲斜井开拓
第二章：矿床开拓
第二节：开拓方法
主要开拓巷道是决定一个矿床开拓方法的核心，其选择在矿山设计中 是至关重要的。主要开拓巷道类型的选择由以下几个条件来决定： （1）地表地形条件 （2）矿床赋存条件 （3）矿岩性质 （4）生产能力
（一）井田阶段的开采顺序 （1）下行式——即自上而下进行开采。 （2）上行式——与下行式相反
（二）阶段中矿块的开采顺序 （1）前进式回采 （2）后退式回采 （3）混合式回采
第一章：金属矿床地下开采的基本概念
第二节：金属矿床地下开采概述
四、矿床的开采步骤
金属矿床地下开采的步骤可以分为：开拓、采准、切割与回采四个步骤，这 些步骤反映了不同的工作阶段。
第二节：开拓方法
四、联合开拓法
由两种或两种以上主要开拓巷道来开拓一个矿床的方法称为联合开拓 法。其实质是因矿床深部开采或矿体深部产状（尤其是倾角）发生变化而 采用的两种以上单一开拓法的联合使用，即矿床上部用一种主要开拓巷道 ，而深部用另一种主要开拓巷道补充开拓，成为一具统一的开拓系统。
由于地形条件、矿床赋存情况、埋藏深度等情况的多变性，联合开拓 法所包括的方案很多，这里介绍常用的几种联合开拓方案。 （一）上部平硐下部盲竖井开拓方案
（一）开拓工作 （二）采准工作 （三）切割工作 （四）四采工作 回采工作包括：落矿、运搬和地压管理三个主要工作。
（1）矿床开拓、采准、切割、回采的关系是彼此超前的关系 （2）三级矿量的含意
① 开拓矿量 ② 采准矿量 ③ 待采矿量
第一章：金属矿床地下开采的基本概念
第三节：矿石的损失、贫化和矿山年产量
一、矿石的损失和贫化 1、矿石的损失 采出矿石量与矿石的工业储量的百分比，叫做矿石的回收
率。 2、矿石的贫化 混采下来的废石量与采出矿石量的百分比，叫做矿石的矿
石的贫化率 二、矿山年产量
矿山年产量是矿山每年生产的产品量。
第二章：矿床开拓
第一节：开拓方法分类
一、开拓方法分类
矿床开拓方法大致可分为单一开拓和联合开拓两大类。
合集下载

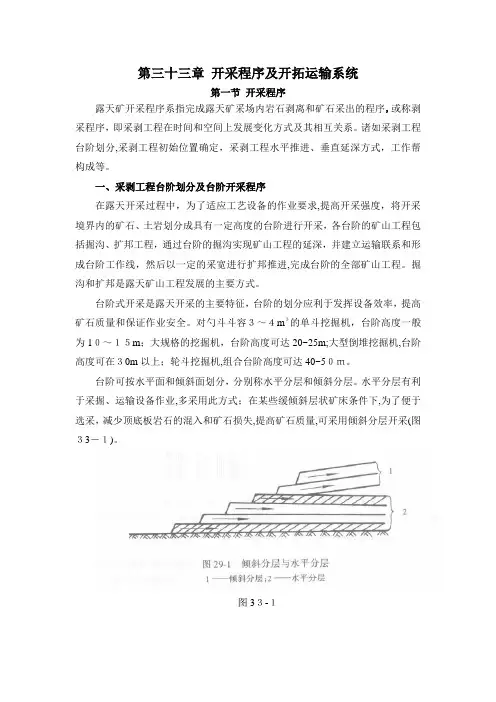

【采矿课件】33开采程序及开拓运输系统
第三十三章开采程序及开拓运输系统第一节开采程序露天矿开采程序系指完成露天矿采场内岩石剥离和矿石采出的程序，或称剥采程序，即采剥工程在时间和空间上发展变化方式及其相互关系。
诸如采剥工程台阶划分,采剥工程初始位置确定，采剥工程水平推进、垂直延深方式，工作帮构成等。
一、采剥工程台阶划分及台阶开采程序在露天开采过程中，为了适应工艺设备的作业要求,提高开采强度，将开采境界内的矿石、土岩划分成具有一定高度的台阶进行开采，各台阶的矿山工程包括掘沟、扩邦工程，通过台阶的掘沟实现矿山工程的延深，并建立运输联系和形成台阶工作线，然后以一定的采宽进行扩邦推进,完成台阶的全部矿山工程。
掘沟和扩邦是露天矿山工程发展的主要方式。
台阶式开采是露天开采的主要特征，台阶的划分应利于发挥设备效率，提高矿石质量和保证作业安全。
对勺斗斗容３～４m３的单斗挖掘机，台阶高度一般为1０～１５m；大规格的挖掘机，台阶高度可达20~25m;大型倒堆挖掘机,台阶高度可在３0m以上；轮斗挖掘机,组合台阶高度可达40~5０ｍ。
台阶可按水平面和倾斜面划分，分别称水平分层和倾斜分层。
水平分层有利于采掘、运输设备作业,多采用此方式；在某些缓倾斜层状矿床条件下,为了便于选采，减少顶底板岩石的混入和矿石损失,提高矿石质量,可采用倾斜分层开采(图３3－１)。
图3３-１图33-１为了发挥设备效率，划归同一台阶的矿岩应力求一致。
例如,不应把表土、不需爆破的软岩与需要爆破的硬岩划归同一台阶,同时尽量使矿岩分家,便于选采。
台阶的开采程序一般为：开掘倾斜的出入沟,开掘开段沟，进行扩帮,如图33－2。
1．首先开掘自地表±0标高到第一台阶下部平盘的出入沟AB(图３３-2ａ);2．沿台阶全长开掘开段沟BC(图33-2b）；3．在开段沟旁建立采掘工作面，在工作面推进过程中,逐条开采采掘带，每采一个采掘带,使工作线推出一个采宽。
在上部台阶工作线推出一定宽度后，下部台阶才能开掘出入沟和开端沟（图33-2c、d)，然后下台阶工作线则相应地继续推进。
采矿工程课件ppt
地下开采基本概念
矿物、矿石、矿体、矿床、围岩、夹石、 废石
矿石品位的概念、边界品位、最低工业 品位
硬度、坚固性、稳固性、碎胀性、结块 性、氧化性、自燃性及含水性等
精品ppt
地下开采
井田、矿田和矿区
精品ppt
地下开采
走向、倾向、倾角
精品ppt
地下开采
一、井田阶段开采顺序： 下行式——自上而下进行开采 上行式——与下行式相反 二、阶段中矿块开采顺序： 前进式 后退式 混合式
目前，我国重点地下矿山采用的设备，凿岩主要 是采用凿岩机、凿岩台车和采场用的中深孔和深孔钻 机。装载主要是采用装载机、铲运机、电耙等。平巷 运输提升一般用电机车牵引成列的矿车至竖井、斜井 、提升井和场地，再用罐笼将矿车提升至地面，大型 地下矿山均将矿车中的矿石卸入矿仓，再装入箕斗提 升至地面。
精品ppt
精品ppt
中段平面开拓设计
中段运输平巷一般有单轨、双轨和环形等形式。 一、影响中段运输平巷布置的因素
1、中段运输能力 2、矿体和矿石围岩的稳固程度 3、采矿方法 4、通风系统 二、中段运输平巷的布置形式 1、单一沿脉平巷布置
这种布置又可分为脉内布置和脉外布置，其轨道布置形式分 为单轨会让式（加局部双轨会车段）和双轨轨过渡式两种。 2、沿脉平巷加穿脉布置
精品ppt
采矿的开采对象——矿床
矿床是含有一种或多种有用矿物的集合体 ，并具有开采价值，即该矿床所含有用矿物很 富，或者是比其他矿床易于开发，或者是该矿 床的地理位置有利，或者是大量需要这种矿产 品。
因此，矿床的价值不是固定不变的，而是 根据人们对它的需要而变化。
精品ppt
采矿的开采对象——矿床
矿床一般分三类：金属矿床、非金属矿床和燃 料矿物。
露天矿开采工艺PPT课件
1、间断开采工艺
（1）概述 间断开采工艺各主要生产环节的矿岩流是间断的。目前单斗铁道工艺基本
被淘汰，单斗—汽车开采工艺的发展趋势是向采运设备大型化、系列化发展， 应用范围越来越广。
（2）间断工艺分类
间断工艺分为
单斗—汽车工艺 单斗—铁道工艺
6
平朔安家岭露天矿单斗—汽车间断工艺
7
平庄西露天矿单斗—铁道间断工艺
应列为首选工艺。
21
黑岱沟露天矿吊斗铲倒堆工艺
22
BE公司2570WS型吊斗铲 BE公司2570WS型吊斗铲
23
拉斗铲倒堆工艺
24
（3）剥离倒堆工艺的特点、适用条件
优点： （1）将采掘、运输、排土三个环节合并在一起，致使工艺系统简单化，生产
管理简单化； （2）剥离成本低； （3）劳动效率高，可采用特大型设备。
为0.5—0.87kw·h/m3）； ④剥离或采矿的成本低； ⑤易实现集中自动化控制； ⑥作业效率高。 缺点： ①设备投资高； ②对物料块度、硬度有限制； ③作业机动性差； ④需设专门的辅助运输设备、电路系统； ⑤要求系统有很高的可靠性，各环节之间紧密配合； ⑥受气候影响大。 适用条件： ①以经济角度，目前连续开采工艺系统适用于物料硬度为f<1—2的； ②气候不过于严寒； ③矿层赋存较规整； ④物料中不含研磨性物料，或堵塞性的物料。
28
四、我矿开采工艺
1、概述Biblioteka （1）剥离工艺我矿初步设计中剥离工艺采用以拉斗铲无运输倒堆开采工艺为主，以单
斗挖掘机－自移式破碎机－带式输送机－排土机半连续工艺及单斗挖掘机－
自卸卡车间断工艺为辅的综合开采工艺。
（2）采煤工艺
初步设计中采煤工艺采用单斗挖掘机－自卸卡车－半固定式破碎站－带
（1）概述 间断开采工艺各主要生产环节的矿岩流是间断的。目前单斗铁道工艺基本
被淘汰，单斗—汽车开采工艺的发展趋势是向采运设备大型化、系列化发展， 应用范围越来越广。
（2）间断工艺分类
间断工艺分为
单斗—汽车工艺 单斗—铁道工艺
6
平朔安家岭露天矿单斗—汽车间断工艺
7
平庄西露天矿单斗—铁道间断工艺
应列为首选工艺。
21
黑岱沟露天矿吊斗铲倒堆工艺
22
BE公司2570WS型吊斗铲 BE公司2570WS型吊斗铲
23
拉斗铲倒堆工艺
24
（3）剥离倒堆工艺的特点、适用条件
优点： （1）将采掘、运输、排土三个环节合并在一起，致使工艺系统简单化，生产
管理简单化； （2）剥离成本低； （3）劳动效率高，可采用特大型设备。
为0.5—0.87kw·h/m3）； ④剥离或采矿的成本低； ⑤易实现集中自动化控制； ⑥作业效率高。 缺点： ①设备投资高； ②对物料块度、硬度有限制； ③作业机动性差； ④需设专门的辅助运输设备、电路系统； ⑤要求系统有很高的可靠性，各环节之间紧密配合； ⑥受气候影响大。 适用条件： ①以经济角度，目前连续开采工艺系统适用于物料硬度为f<1—2的； ②气候不过于严寒； ③矿层赋存较规整； ④物料中不含研磨性物料，或堵塞性的物料。
28
四、我矿开采工艺
1、概述Biblioteka （1）剥离工艺我矿初步设计中剥离工艺采用以拉斗铲无运输倒堆开采工艺为主，以单
斗挖掘机－自移式破碎机－带式输送机－排土机半连续工艺及单斗挖掘机－
自卸卡车间断工艺为辅的综合开采工艺。
（2）采煤工艺
初步设计中采煤工艺采用单斗挖掘机－自卸卡车－半固定式破碎站－带
采矿工程.ppt
13
7
Ⅱ
30～60 2×2m2
内径1.5×1.8 <上向水平分层干式充填法>
第二章：矿床开拓
第二节：开拓方法
三、斜井开拓法
斜井开拓法以斜井为主要开拓巷道，适用于开采缓倾斜矿体，特别适 用于开采矿体埋藏不太深而且矿体倾角为20º～40º的矿床。这种方法的 特点是施工简便、中段石门短、基建少、基建期短、见效快，但斜井生产 能力低。因此更适用于中小型金属矿山，尤其是小型矿山。
第二章：矿床开拓
第三章：采矿方法
第三节：充填采矿法 一、充填采矿法定义：
随着回采工作面的推进，逐步用充填料充填采空区的方法叫做充填采矿法。
二、充填的目的
（一）进行地压管理
（二）杜绝内因火灾
（三）为回采矿柱创造了条件
（四）为深部、水下开采创造条件。
三、充填材料及其充填料的输送方法。
（一）充填材料来源 ①地表堆积的废石；②掘进坑边的废石；③选矿厂的尾砂；④冶炼厂的炉渣；
⑤戈毕集料；⑥从地表属门采石等。
（二）充填材料的输送方法 可以通过矿车或其他机械运输，也可用风力、水力输送。目前水力输送应用
比较广泛。
六、充填采矿法的适用条件
（一）开采品位较高的富矿，并且要求有比较高的回采率和 比较低的贫化率；或开采稀贵金属。 （二）赋有条件件和开采技术条件比较复杂的矿床，如：
① 水文地质条件、矿体形状比较复杂； ② 矿体埋藏较深而且地压较大； ③ 矿石或围岩有自燃发火的危险； ④ 地表或围岩不允许有大面积沉陷或剧烈移动而需要特殊保护； ⑤ 露天和地下同时进行开采。
第二节：开拓方法
四、联合开拓法
由两种或两种以上主要开拓巷道来开拓一个矿床的方法称为联合开拓 法。其实质是因矿床深部开采或矿体深部产状（尤其是倾角）发生变化而 采用的两种以上单一开拓法的联合使用，即矿床上部用一种主要开拓巷道， 而深部用另一种主要开拓巷道补充开拓，成为一具统一的开拓系统。
东北大学中国矿业大学采矿学第十五章露天开采程序
在许多矿山，最终开采境界范围内的地表 是山坡或山包，随着开采的进行，矿山由上部 的山坡露天矿逐步转为深凹露天矿。采场由山 坡转为深凹的水平成为封闭水平，即在该水平 上采场形成封闭圈。
在山坡地带的开采也是分台阶逐层向下进 行的。与深凹露天矿开采不同的是不需要在平 地向下掘沟以达到下一水平，只需在山坡适当 位置拉开初始工作面就可以进行新的台阶的推 进。习惯上将“初始工作面的拉开”也称之为 掘沟。山坡上掘出的“沟”是仅在指向山坡的 一面有沟壁的单壁沟。
4.2.3b 工作线布置—扇形
扇形布置时工作线与矿体走向不存在固定的相交关系， 而是呈扇形向四周推进。这种布置方式灵活机动、充分利用 了汽车运输的灵活 性，可使开采工作面尽快到达矿体。
5 采场扩延过程与布线方式
5.1 采场扩延的一般描述 5.2 布线方式 5.3 并段
5.1ab 采场扩延示意图
假设一露天矿最终境界内的地表地形较为平坦，地表标高为200m ，台阶高 度为12m。首选在地表境界线的一端沿矿体走向掘沟到188m水平（图a）。出入 沟掘完后在 沟底以扇形工作面推进（图b）。
5.1cd 采场扩延示意图
当188m水平被揭露出足够面积时，向176m水平掘沟，掘沟位置仍在左侧最 终边帮(图c)。之后， 形成了188-200米台阶和176-188米台阶同时推进的局面（图 d）。
B—电铲最大卸载高度
处的卸载半径。
3.2.3 沟内折返调车
WDmin＝R＋L＋d/2＋2e
沟内折返调车平面图
l e
R
R
e
d
WDmin = R＋L＋d/2＋2e
R—汽车最小转弯半径； L—汽车车身长度； d—汽车车身宽度； e—汽车距沟壁的安全距离。
3.2.4 沟内环形调车
在山坡地带的开采也是分台阶逐层向下进 行的。与深凹露天矿开采不同的是不需要在平 地向下掘沟以达到下一水平，只需在山坡适当 位置拉开初始工作面就可以进行新的台阶的推 进。习惯上将“初始工作面的拉开”也称之为 掘沟。山坡上掘出的“沟”是仅在指向山坡的 一面有沟壁的单壁沟。
4.2.3b 工作线布置—扇形
扇形布置时工作线与矿体走向不存在固定的相交关系， 而是呈扇形向四周推进。这种布置方式灵活机动、充分利用 了汽车运输的灵活 性，可使开采工作面尽快到达矿体。
5 采场扩延过程与布线方式
5.1 采场扩延的一般描述 5.2 布线方式 5.3 并段
5.1ab 采场扩延示意图
假设一露天矿最终境界内的地表地形较为平坦，地表标高为200m ，台阶高 度为12m。首选在地表境界线的一端沿矿体走向掘沟到188m水平（图a）。出入 沟掘完后在 沟底以扇形工作面推进（图b）。
5.1cd 采场扩延示意图
当188m水平被揭露出足够面积时，向176m水平掘沟，掘沟位置仍在左侧最 终边帮(图c)。之后， 形成了188-200米台阶和176-188米台阶同时推进的局面（图 d）。
B—电铲最大卸载高度
处的卸载半径。
3.2.3 沟内折返调车
WDmin＝R＋L＋d/2＋2e
沟内折返调车平面图
l e
R
R
e
d
WDmin = R＋L＋d/2＋2e
R—汽车最小转弯半径； L—汽车车身长度； d—汽车车身宽度； e—汽车距沟壁的安全距离。
3.2.4 沟内环形调车
2024版采煤PPT演示课件
炮采法工艺流程
打眼、装药、爆破、人 工装煤、刮板输送机运 煤。
炮采法适用条件
适用于顶板稳定、倾角 较小的薄及中厚煤层。
炮采法优缺点
优点包括工艺简单、适 应性强；缺点包括单产 低、效率低、安全性差。
2024/1/27
8
普采法
01
02
03
04
普采法概述
普采法是用采煤机同时完成落 煤和装煤工序的采煤方法。
发展趋势
未来，采煤行业将继续向高效、安全、环保的方向发展，推动煤炭工业转型升 级。同时，随着新能源的快速发展和环保政策的日益严格，煤炭消费占比将逐 渐降低，采煤行业将面临更多挑战和机遇。
2024/1/27
5
本次演示课件目的和内容
目的
本次演示课件旨在介绍采煤的基本概念、分类、 行业现状及发展趋势，帮助观众全面了解采煤
采煤PPT演示课件
2024/1/27
1
目录
2024/1/27
• 采煤概述 • 采煤方法与工艺 • 采煤设备与技术 • 安全生产与环境保护 • 现场管理与实践操作 • 总结与展望
2
01
采煤概述
2024/1/27
3
采煤定义与分类
定义
采煤是指从地下煤层中开采煤炭资源 的过程，是煤炭工业的基础环节。
分类
11
03 采煤设备与技术
2024/1/27
12
采煤机类型及特点
滚筒式采煤机
结构简单、适应性强，适用于各种硬度的煤 层。
刨煤机
截割能力强、效率高，适用于中硬以下煤层。
连续采煤机
截割、装载、运输连续进行，适用于薄及中 厚煤层。
02Байду номын сангаас
煤矿综采工作面推进三维动画演示
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
0
1
2
3
4
5
6 7
8
9
10 11
12
13 14 15
16
17
19 18
20
21
Plowing at Head Gate 1
Downhill run
( slow speed )
PRT linepans are pushed over at a progammable distance behind the plow position (here: 5 shields)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
0
1
2
3
4
5
6 7
8
9
10 11 12
13 14 15
16
17
19 18
20
21
Plowing at Head Gate 1
Downhill run
( slow speed )
PRT linepans are pushed over at a progammable distance behind the plow position (here: 5 shields)
1
2
3
矿图采掘工程平面图及井上下对照图PPT课件
回采工作面采掘工程平面图
22000011年年
2020020年2年
2003年
2004年
第30页/共43页
第31页/共43页
作业 六十二 阅读斜井井田煤层采掘工程平面图
第32页/共43页
作业 六十三 阅读立井井田煤层采掘工程平面图
第33页/共43页
作业 六十四 阅读采区煤层采掘工程平面图
1—100水平运输大巷； 2—采区石门；3—运输 机；4—轨道上山；5— m1 区段运输巷；6— m1 区段回风巷；5′—m 2区段运输巷；6′— m 2 区段回风巷；7—区段 联络石门；8—m1上区 段回风巷；8′—m 2上 区段回风巷；9—绞车 房：10—采区煤仓； 11—下部车场绕道； 12—行人斜巷；13—采 区回风石们；14—回风 巷；15—溜煤眼
轨道上山
–ቤተ መጻሕፍቲ ባይዱ31.5
溜煤上山
皮带 机巷
239.8 –284.7
–287.8 319.8 320.1
7200
溜煤井
–267.1
–239.8
–284.0
–319.6
–320.1
–320.2
238.7
–320.8
–320运输大巷
水平煤巷 7000 石门
9200
第27页/共43页
9400
看图分析：
—320m运输大巷、轨道上山绕道(—320．1 ～ — 319．4m段)、溜煤上山绕道(—320．2 ~ —320．3m)、石 门(—320．8 ~ 319．9m），巷道两端点高差很小，故为平 巷，以上这组巷道与—320m运输大巷是相交的。同时这 些巷道的高程都小于煤层底板高程，故判明均属底板岩巷。
第7页/共43页
采矿工程与矿产资源管理培训ppt
05
采矿工程与矿产资源管理案例分析
国内外采矿工程典型案例分析
国内采矿工程案例
中国黄金集团夹皮沟金矿采用新型采矿技术和设备，提高采 矿效率和安全性，降低生产成本。
国际采矿工程案例
澳大利亚力拓矿业集团利用先进的地质勘探技术和采矿工艺 ，成功开发了一座大型铁矿，实现高效益采矿。
国内外矿产资源管理典型案例分析
太空采矿是指在月球或其他星球上进 行采矿的过程，需要解决宇航、运输 等问题。
水下采矿
水下采矿是指在海底或其他水域进行 采矿的过程，需要解决排水、运输等 问题。
采矿工程安全与环境保护
1 2
采矿工程安全与环境保护概述
采矿工程安全与环境保护是采矿工程中非常重要 的方面，需要采取一系列措施来保障人员安全和 保护环境。
推动科技进步
采矿工程的发展需要不断 引入新技术、新工艺和新 设备，推动相关领域的科 技进步。
采矿工程技术的发展历程
传统采矿技术
传统的采矿技术以手工挖掘和简 单机械为主，效率较低，安全性
差。
现代采矿技术
随着科技的不断进步，现代采矿技 术逐渐引入自动化、智能化和信息 化技术，提高了开采效率和安全性 。
矿产资源管理的政策法规
矿产资源管理法律法规
国家制定了一系列法律法规，如《矿产资源法》、《矿产资源勘查区块登记管 理办法》等，对矿产资源的管理、勘查、开采、利用等方面进行了规范。
矿产资源管理政策
国家还制定了一系列矿产资源管理政策，如矿产资源税费政策、矿产资源开发 利用政策等，以促进矿产资源的合理开发利用和保护。
采矿工程特点
采矿工程具有高风险、高投入、 高技术和高环保要求等特点，需 要综合考虑资源、环境、安全和 经济等多方面因素。
矿山开采基础知识ppt课件
• 平硐：是具有一端通达地表出口的水平 巷道，巷道一般有3～7‰的坡度，以利 矿车运输和井下排水。
• 竖井：指其轴向与地平面垂直，用于提 升矿石、废石、人员、设备、材料的巷 道。按其提升容器类型的不同，可分为 罐笼井、箕斗井和混合井；按其井口是 否通地表可分为明竖井和盲竖井。
• 斜井：轴向与水平面成一定倾角的巷 道，其功能与竖井相同，斜井内铺设 有运输轨道。根据所采用的提升容器 可分为串车斜井和箕斗斜井；按地表 有无出口可分为明斜井和盲斜井。
五、排土工作
❖将剥离覆盖在矿床上部及其周围 的表土和岩石，并将其运至专设 的场地排弃，在排土场用一定方 式进行堆放岩土的作业，称为排 土工作。
第三节 采矿方法
❖ 一、金属矿床地下采矿方法分类
❖ (一) 阶段和矿块
❖ 在开采矿体时，从井田中每隔一定的距 离掘进与走向一致的主要运输巷道，将 井田在垂直方向上划分为一个个矿段， 这个矿段称为阶段。上下两个相邻的主 要运输巷道顶(底)板之间的垂直距离， 称为阶段高度。
• (3)切割工作 在已完成采准工程的 矿块里，掘进切割、拉底巷道，辟 漏等，为大规模落矿开辟自由面和 补偿空间，为矿块的放矿创造良好 的条件。
• (4)回采工作 在切割工程完成后的 矿块，直接进行大量采矿工作。回 采工作主要包括落矿、运搬和地压 管理三项作业。
• 落矿是利用凿岩爆破的方法将矿 石从原岩中分离出来的过程。
四、运输工作
❖露天矿运输工作是将采出的矿石运 送到选矿厂、破碎站或贮矿场，同 时把剥离的岩土运送到排土场，并 将生产过程中所需的人员、设备和 材料运送到工作地点。
❖露天矿主要采用以下五种运输方式， 即自卸汽车运输、铁路运输、胶带运 输机运输、斜坡箕斗提升运输及联合 运输。上述各种运输方式中，以自卸 汽车运输方式应用最为广泛，它的优 点是机动灵活，爬坡能力强，转弯半 径小，运输组织及道路修筑养护均较 简单，而且又可与其它运输类型配合 组成联合运输系统。
