一代产品N种架构酷睿i系列CPU全解析
泡泡网CPU频道6月17日在酷睿大获成功的基础上，Intel基于Core 2系列优秀的运算核心，大刀阔斧的改良了CPU架构，从而诞生了全新的Core i系列处理器。
Core i首次整合了内存控制器、抛弃了老迈的FSB启用高速的QPI总线、加入大容量共享式三级缓存，在技术和架构方面以后来者居上的姿态全面压制AMD Phenom II 系列产品，性能方面更是遥遥领先！Nehalem、Westmere、Sandybridge三种处理器架构BloomField、Lynnfield、Clarkdale三种核心全新架构的Core i系列的确非常诱人，但也很烦人。
从技术方面来讲，同为Core i系列产品线，居然拥有两种不同的CPU和接口、三种截然不同的架构。
在型号命名方面来讲，共有三种型号i7/i5/i3，但这三种型号并没有与三种架构相对应，三种型号又被细分为五大系列，让消费者一头雾水……为了帮助大家深刻认识Intel Core i产品线，理清Intel处理器及平台的技术和特色，并找到适合自己的产品，笔者特意将Intel全线产品的规格型号整理出来，并按照架构的不同分类介绍给大家，供选购时参考。
★ 首批Core i7：965X、940、920三款2008年10月，Intel正式发布了Nehalem架构的Core i7 965/940/920三款处理器以及X58芯片组，这是Intel第一款整合内存控制器和QPI总线的产品，因此备受关注。
i7 9XX系列处理器是基于Nehalem架构的首款产品，核心研发代号是Bloomfield，都采用了45nm工艺制造，是原生四核心设计，集众多先进技术于一身：1. 超线程技术回归，四核八线程大幅提升CPU的多任务和多线程计算能力；2. 整合三通道DDR3内存控制器，带宽大幅提升、延迟大大下降，从此内存不再是瓶颈；3. QPI总线取代FSB总线，用以连接北桥芯片，Core 2架构最大的瓶颈被消除；4. 采用大容量共享式三级缓存设计，较少数据等待延迟，多核应用效率提升。
i7 9XX系列的主要特点：四核心、八线程、三通道、三级缓存★ 第二批Core i7：975X、960、950、930在首批Core i7发布三月后，Intel改进制程，依然是45nm工艺但D0比C0体制更高、功耗发热更低、超频能力更强。
由此就诞生了主频达3.33GHz的i7 975X处理器，主流价位的i7 920也跟着沾光，D0制程的新版大受欢迎。
为了进一步细分产品线，不同倍频的型号相继上市，他们是960(3.2GHz,与965X相同但960锁倍频)、950(3.06GHz)、930(2.8GHz)。
而此前的940和920的主频分别为2.93GHz和2.66GHz。
Bloomfield核心的整个i7 9XX系列CPU除了主频（倍频）不同外，其它方面几乎没有任何区别，默认QPI总线速度Extreme版要更高一些，但不会影响处理器性能。
★ 配套芯片组X58+ICH10R，接口类型LGA1366与之搭配的芯片组，只有X58这一款。
X58芯片组为传统的南北桥设计，北桥通过QPI总线与CPU相连，内部整合了36条PCI-E 2.0通道，可以灵活的分配为两条x16或者四条x8插槽，供多显卡使用。
而南桥方面使用的依然是P45芯片组当中的ICH10R，通过DMI总线与北桥相连，基本功能相信大家都比较熟悉，就不再缀叙。
★ Bloomfield核心Core i7 9XX系列CPU的特点总结：四核八线程、三通道内存还有可以支持多显卡互联的X58芯片组，这些就是Bloomfield核心Core i7 9XX 系列CPU的主要特点。
三通道内存带来的不仅是很高的内存带宽，更重要的是六条插槽全插满的话，可以支持最大12/24GB的海量内存容量，这对有特殊需求的用户很有吸引力。
X58北桥是目前整合了最多PCI-E 2.0通道的芯片组，对于需要强大游戏性能或者通用计算性能的用户来说，自然是插越多显卡越好，因此X58是这类用户的不二之选。
总的来说，i7 9XX搭配X58，是Intel为追求顶级性能玩家提供的终极选择，虽然它无论CPU主板还是内存都价值不菲，而且功耗很大，但除此之外别无它选。
Lynnfield核心：Core i7 8XX和i5 7XXBloomfield核心的Core i7 9XX系列虽然性能强大、功能完备，但由于X58主板和三条内存成本太高，难以普及。
于是Intel准备推出简化版的Lynnfield核心，这就是Core i7 8XX和i5 7XX系列。
Lynnfield核心示意图Lynnfield相比Bloomfield，在处理器内核部分几乎没有任何改动，同样是45nm工艺、原生四核心设计、支持超线程(仅限i7)、三级缓存容量也保持8MB，它也整合了内存控制器和QPI总线，但删去了一条内存通道，成为主流的双通道设计，QPI总线也删去了一条，仅保留一条。
Lynnfield与Bloomfield的L1/L2/L3完全相同事实上，对于大多数普通用户来说，三通道内存的带宽过剩，因此删去一条之后，性能并没有多少损失。
另外Bloomfield内置的两条QPI总线是给多CPU互联之用，而在民用市场基本完全闲置，只有一条QPI总线用来连接北桥，因此删掉一条没有任何影响。
简化成双通道之后，Lynnfield的针脚数量和封装面积缩小不少Bloomfield已经整合了传统北桥最重要的功能——内存控制器，所以X58北桥当中就只剩下了PCI-E控制器。
Lynnfield核心由于定位较低一些，考虑到大多数主流用户并不需要多显卡互联，因此Intel索性将北桥当中剩余的模块——PCI-E控制器简化之后（只有16条通道），全都整合在了CPU当中。
正因为整合了PCI-E控制器的关系，Lynnfield的晶体管数以及核心面积都要比Bloomfield大，所以Core i7 8XX处理器的售价比相近频率的Core i7 9XX还要贵。
好在P55主板要比X58便宜，而且双通道内存显然比三通道便宜，另外不支持超线程技术的i5 7XX售价还算厚道，因此很受欢迎。
★ 配套芯片组P55，接口类型LGA1156通过Intel官方Lynnfield核心示意图来看，处理器与芯片组之间居然没有使用QPI、而是通过DMI总线相连。
要知道QPI总线带宽高达25GB/s，而DMI仅有2GB/s。
Intel官方的这张示意图让很多人产生误解事实上在Lynnfield核心内部，除了整合了内存控制器外，Intel连PCI-E控制器也整合了进去（因此上图显卡直接与CPU相连），这就相当于整颗北桥都被CPU吃掉了，连接CPU与北桥的QPI总线自然也不会幸免。
如此一来，CPU将直接与“南桥”相连，他们之间的总线叫做DMI。
Lynnfield内部整合了QPI总线，但已被锁定，可以通过超外频提升也就是说，Lynnfield内部还是整合了QPI总线的，虽然只有一条，这一条QPI总线用以连接CPU核心部分与PCI-E控制器部分。
Bloomfield核心的QPI总线频率可以随便超，而Lynnfield核心的QPI被锁定，其实没有任何关系，因为QPI的唯一用途就是连接北桥，内存走的是直连通道已经不经过QPI总线了，因此超频QPI不会有任何的性能提升。
P55是单芯片设计的芯片组，其本质上就是一颗南桥，功能和ICH10R没有太大区别，既不支持SATA3.0也不支持USB3.0，而且南桥中的PCI-E通道是落后的1.0版本。
要知道Lynnfield核心内部整合的PCI-E 2.0通道只有16条，只能满足单显卡或者双显卡的需要，此时如果用户有需要使用高速的扩展设备（比如USB3.0扩展卡）的话，P55南桥提供的PCI-E 1.0接口就成为了最大瓶颈。
为了缓解这一瓶颈，一线主板厂商不得不整合第三方PCI-E桥接芯片，将P55当中的多条PCI-E 1.0通道组合起来使用，这种方法让主板成本增加不少。
★ Lynnfield核心Core i7 8XX和i5 7XX系列CPU的特点总结：在CPU核心部分，Lynnfield与Bloomfield可以说没有任何区别，它最大的特点就是外围模块：双通道DDR3内存、整合PCI-E控制器，只支持双x8带宽的双卡互联。
i7 8XX和i5 7XX的唯一区别是超线程，i5被人为的屏蔽了HT功能，四核心四线程，并行计算性能损失不少，但单核效能不变，因此非常适合游戏玩家。
由于CPU整合了整颗北桥的关系，P55芯片组其实就是一颗南桥芯片，再加上少了一条内存通道，因此Lynnfield+P55平台的整体功耗要比Bloomfield+X58平台低很多。
整套平台成本较低、加上超低的功耗和发热，Lynnfield+P55平台成为了主流玩家最喜爱的配置。
Clarkdale核心：Core i5 6XX和i3 5XX显然，四核心的Lynnfield还不够亲民，主流市场依然是双核心的天下，所以双核心的Clarkdale诞生了，这颗核心也拥有很多亮点：首次使用32nm工艺、首次整合GPU，但其架构非常特殊，不同于之前的任何一款产品。
★ Clarkdale核心：双芯片封装、内置GPU设计Clarkdale核心处理器封装示意图Clarkdale核心包括CPU和GPU两个部分，CPU部分使用了新一代32nm工艺制造，是双核心四线程设计；GPU部分就是传统意义上的北桥，为45nm工艺制造，内含双通道DDR3内存控制器、PCI-E控制器和集成显卡。
Clarkdale的北桥(GPU)和CPU部分示意图CPU部分和GPU部分是各自独立的，微观上通过QPI总线相连，宏观上被封装在了一起，接口是与Lynnfield 相同的LGA1156。
整体上来看Clarkdale不仅整合了内存控制器和PCI-E控制器，还整合了核心，看似更加先进。
透过这张架构图，就可以更清楚的认识Clarkdale的互联架构实际上它的这种架构与Core 2时代的G45没有本质区别，只不过G45的北桥(GPU)在主板上，而Clarkdale 的北桥被转移到了CPU内部。
也就是说，Clarkdale的内存控制器并没有被真正整合在CPU核心内部，而是在北桥当中，需要透过QPI总线传输数据，这与Bloomfield/Lynnfield直连的内存控制器有本质区别，这样做的结果导致Clarkdale的内存带宽和延迟相比Core 2提升不大——显然，这不是整合内存控制器产品应有的性能表现。
而且QPI带宽仅仅能够满足双通道DDR3-1333内存带宽的要求，没有富裕的带宽用来传输CPU和GPU之间还有其它设备的数据，因此以往Core 2平台上的FSB瓶颈依然存在。
酷睿i系列处理器介绍
酷睿i系列处理器介绍以及如何选择文章编号:432082011-8-12 9:37:38新酷睿处理器从发布到现在也有很长一段时间了，几乎市面上所有的主流笔记本都能见到它。
“32nm”，“超线程技术”，“智能处理器”和“睿频加速”等词语也开始被大家所接受。
我们将在后面为大家详细解剖这些术语，为大家理性选择合适的处理器作参考。
首先还是要介绍下新酷睿家族的身份。
我们以酷睿i5-450M举例说明：“i”是酷睿处理器的标志，“5”是主流级别处理器，相对应的“7”和“3”分别对应高端和入门级别。
数字450代表处理器的详细规格，同型号处理器，数字越大说明越高端。
字母“M”代表移动版CPU，如果前面出现了“Q”、“L”和“U”，则分别代表着“四核处理器”、“低电压处理器”和“超低电压处理器”。
下面我们来为大家详解一下上面提到的一些术语。
1、“32nm技术”：我们都知道在PC业界英特尔大名鼎鼎的“摩尔定律”：其实这得益于英特尔大名鼎鼎的“摩尔定律”：简单地说就是集成电路芯片上所集成的晶体管的数目，每隔18个月就翻一番;微处理器的性能每隔18个月就提高一倍，而价格下降一半。
由此可以推测，到了未来笔记本处理器的制程更加先进：到了2011年底，采用22纳米制造工艺的处理器开始量产。
也许AMD和Intel的竞争会加速摩尔定律的失效新酷睿i犀利处理器家族均采用了业界最强的英特尔32nm Nehalem微架构，新一代32nm高K制造工艺让芯片可以做的更小，新技术的采用在减小芯片体积的同时带来了极低的能量损耗，这使得核心的发热量大为减少。
而这种技术就也同时催生了一个新技术，即“一颗芯片，两颗核心”――集成显示核心单元(GPU)被封装在处理器(CPU)?取Ｊ?据传输速度获得大幅度提升。
i5的“双U同芯”，令人羡慕可惜笔者的电脑没有这种芯2、“睿频加速技术”：我们经常会在各种导购行情中看到某某处理器，可通过睿频加速技术到多少GHz，指的就是支持“睿频加速(Turbo Boost)技术”的处理器。

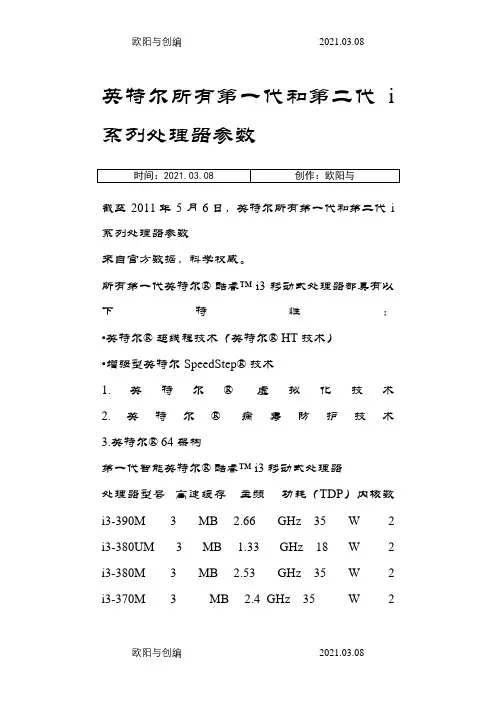

英特尔所有第一代和第二代i系列处理器参数之欧阳与创编
英特尔所有第一代和第二代i 系列处理器参数截至2011年5月6日，英特尔所有第一代和第二代i 系列处理器参数来自官方数据，科学权威。
所有第一代英特尔® 酷睿™ i3 移动式处理器都具有以下特性：•英特尔® 超线程技术（英特尔® HT 技术）•增强型英特尔 SpeedStep® 技术1.英特尔® 虚拟化技术2.英特尔® 病毒防护技术3.英特尔® 64 架构第一代智能英特尔® 酷睿™ i3 移动式处理器处理器型号高速缓存主频功耗（TDP）内核数i3-390M 3 MB 2.66 GHz 35 W 2 i3-380UM 3 MB 1.33 GHz 18 W 2 i3-380M 3 MB 2.53 GHz 35 W 2 i3-370M 3 MB 2.4 GHz 35 W 2i3-350M 3 MB 2.26 GHz 35 W 2 i3-330UM 3 MB 1.2 GHz 18 W 2 i3-330M 3 MB 2.13 GHz 35 W 2 i3-330E 3 MB 2.13 GHz 35 W 2所有第二代智能英特尔® 酷睿™ i3 处理器都具备以下特性：•英特尔® 超线程技术•英特尔® 核芯显卡3000 •英特尔® 高速视频同步技术第二代智能英特尔® 酷睿™ i3 移动式处理器处理器型号高速缓存主频功耗（TDP）内核数i3-2310M 3 MB 2.10 GHz 35 W 2所有第一代英特尔® 酷睿™ i5 移动式处理器都具有以下特性：1.英特尔® 睿频加速技术2.英特尔® 超线程（HT）技术3.英特尔® 虚拟化技术4.英特尔® 病毒防护技术5.英特尔® 64 架构第一代智能英特尔® 酷睿™ i5 移动式处理器处理器型号高速缓存主频功耗（TDP）内核数i5-580M 3 MB 2.66 GHz 35 W 2 i5-560UM 3 MB 1.33 GHz 18 W 2 i5-560M 3 MB 2.66 GHz 35 W 2 i5-540UM 3 MB 1.2 GHz 18 W 2 i5-540M 3 MB 2.53 GHz 35 W 2 i5-520UM 3 MB 1.06 GHz 18 W 2 i5-520M 3 MB 2.4 GHz 35 W 2 i5-520E 3 MB 2.4 GHz 35 W 2 i5-480M 3 MB 2.66 GHz 35 W 2 i5-470UM 3 MB 1.33 GHz 18 W 2 i5-460M 3 MB 2.53 GHz 35 W 2 i5-450M 3 MB 2.4 GHz 35 W 2 i5-430UM 3 MB 1.2 GHz 18 W 2 i5-430M 3 MB 2.26 GHz 35 W 2所有第二代智能英特尔® 酷睿™ i5 处理器都具备以下特性：•英特尔® 睿频加速技术 2.0•英特尔® HT 技术•英特尔® 核芯显卡3000第二代智能英特尔® 酷睿™ i5 移动式处理器处理器型号高速缓存主频功耗（TDP）内核数i5-2540M 3.0 MB 2.60 GHz 35 W 2 i5-2537M 3.0 MB 1.40 GHz 17 W 2 i5-2520M 3.0 MB 2.50 GHz 35 W 2 i5-2510E 3.0 MB 2.50 GHz 35 W 2 i5-2410M 3.0 MB 2.30 GHz 35 W 2所有上一代英特尔® 酷睿™ i7 移动式处理器都具有以下特性：1.英特尔® 睿频加速技术2.英特尔® 超线程（HT）技术3.增强型英特尔SpeedStep® 技术4.英特尔® 虚拟化技术5.英特尔® 病毒防护技术6.英特尔® 64 架构第一代智能英特尔® 酷睿™ i7移动式处理器处理器型号高速缓存主频功耗（TDP）内核数i7-840QM 8 MB 1.86 GHz 45 W 4 i7-820QM 8 MB 1.73 GHz 45 W 4 i7-740QM 6 MB 1.73 GHz 45 W 4 i7-720QM 6 MB 1.6 GHz 45 W 4 i7-680UM 4 MB 1.46 GHz 18 W 2 i7-660UM 4 MB 1.33 GHz 18 W 2 i7-660UE 4 MB 1.33 GHz 18 W 2 i7-660LM 4 MB 2.26 GHz 25 W 2 i7-640UM 4 MB 1.2 GHz 18 W 2 i7-640M 4 MB 2.8 GHz 35 W 2 i7-640LM 4 MB 2.13 GHz 25 W 2 i7-620UM 4 MB 1.06 GHz 18 W 2 i7-620UE 4 MB 1.06 GHz 18 W 2 i7-620M 4 MB 2.66 GHz 35 W 2 i7-620LM 4 MB 2.0 GHz 25 W 2 i7-620LE 4 MB 2.0 GHz 25 W 2 i7-610E 4 MB 2.53 GHz 35 W 2第二代智能英特尔® 酷睿™ i7 处理器至尊版都具备以下特性：•英特尔® 睿频加速技术 2.0 •英特尔® 超线程技术•英特尔® 核芯显卡3000第二代智能英特尔® 酷睿™ i7 移动式处理器至尊版处理器号高速缓存主频功耗（TDP）内核数i7-2920XM 8 MB 2.50 GHz 55 W 4。
了解电脑处理器的不同型号及其性能差异
了解电脑处理器的不同型号及其性能差异我是一名对于电脑处理器的了解超乎寻常的作家，今天我将为大家详细介绍电脑处理器的不同型号及其性能差异。
在这个信息爆炸的时代，选择一款适合自己需求的电脑处理器变得非常重要。
通过本文的阅读，你将获得关于电脑处理器的全面知识，并且能够更好地为自己的电脑升级或购买选择提供参考。
一、Intel i系列处理器首先，我们来了解一下Intel i系列处理器，这是目前市面上最常见的处理器之一，主要分为i3、i5、i7和i9四个型号。
其中，i3适合日常办公使用，较低的价格能够满足基本需求。
i5则适合一般的日常使用和轻度游戏，可以满足大多数用户的需求。
而i7处理器则适合专业用户，如视频编辑、3D建模等需要大量运算的任务。
另外，i9处理器则是Intel旗下的旗舰产品，以其卓越的性能和强大的处理能力而蜚声业界。
如果你是一位专业的游戏玩家或者需要进行大规模数据处理的工作，那么i9处理器将是你最好的选择。
二、AMD锐龙系列处理器除了Intel，AMD也推出了自己的处理器，其中锐龙系列处理器备受关注。
AMD锐龙处理器以其优秀的多核性能和高性价比而备受好评。
锐龙3适合日常使用和轻度游戏，性能稳定可靠。
而锐龙5则适合一些专业用户，如音视频处理、图像渲染等。
对于需要高性能的专业用户，锐龙9处理器将是不二选择。
三、性能差异对比根据上述型号的介绍，我们可以看到不同处理器之间存在一定的性能差异。
在以i7为例的情况下，与i5相比，i7处理器具有更高的主频、更多的核心和线程数，以及更大的缓存容量。
这些都是影响处理器性能的重要因素。
同样，在AMD锐龙系列中，高级别的处理器具有更高的性能。
不同型号的处理器之间并非只有性能差异，还有着不同的功耗和散热特性。
一般来说，性能越高的处理器，功耗和散热也会相应增加。
因此，在选择处理器时，需要权衡性能和散热功耗之间的平衡，以及是否需要针对特定任务进行优化。
四、选择适合自己的处理器了解了电脑处理器的不同型号及其性能差异，接下来就是如何选择适合自己的处理器了。
酷睿处理器
第一代酷睿i系列处理器由i7/i5/i3三个系列组成，其中i7是酷睿i系列高端产品，i5是中端产品，i3是中低端产品，而第一代酷睿i系列i7/i5/i3的命名规则又是怎么解读的呢？
以酷睿i3-390M为例：
第一位i3顾名思义代表着是i3系列的处理器，如果第一位是i7或i5的话，则代表是i7和i5系列的处理器。
第六位M代表移动，表示是移动平台上使用的处理器
英特尔第三代智能处理器命名规则
第三代酷睿i系列处理器由i7/i5/i3三个系列组成，其中i7是酷睿i系列高端产品，i5是中端产品，i3是中低端产品，而第三代酷睿i系列i7/i5/i3的命名规则又是怎么解读的呢？
以英特尔酷睿i7-3520M为例：
品牌上依然还是Core ix系列，包括Core i7、Core i5、Core i3；然后是四位数字，第一位统一为3，代表第三代酷睿，后三位代表等级编号；最后是用于产品定位区分的字母后缀，其中XM代表四核心至尊版、QM代表普通版四核心、M代表普通版双核心、U代表超低压双核心（这个也是在第三代代处理上独有低电压命名）。M系列四位数字编号最后一位都是0，U系列则都是7，和现在类似。
英特尔第二代智能处理器命名规则
与第一代酷睿i系列处理器想比在产品命名方面，第二代Sandy Bridge处理器依旧延续了i7/i5/i3的命名形式，那么我们又该怎样解读第二代智能Sandy Bridge处理器的命名规则呢？
以酷睿i3-2310M为例：
第一位i3顾名思义代表着是i3系列的处理器，如果第一位是i7或i5的话，则代表是i7和i5系列的处理器。
第二位2代表这是第二代酷睿i处理器。
第三位3代表着i3处理器，而4和5代表着i5处理器，6、7、8、9则代表着是i7处理器。
英特尔I系列CPU技术和参数介绍
英特尔睿频加速技术到底能提多大性能
随着英特尔Lynnfield的发布，原本在LGA 1366接口酷睿i7处理器上被大 家熟悉的Turbo Boost加速技术被再次强调，并且被命名为睿频加速技术，这 个技术是英特尔官方提供的处理器超频技术。那究竟睿频加速技术能带来多 大性能提升？ Turbo Boost，顾名思义，就是加速技术，它基于Nehalem 架构的电源管理技术，通过分析当前CPU的负载情况，智能地完全关闭一些 用不上的核心，把能源留给使用中的核心，并使它们运行在更高的频率，进 一步提升性能；相反，需要多个核心时，动态开启相应的核心，智能调整频 率。这样，在不影响CPU的TDP（热功耗设计）情况下，能把核心工作频率 调得更高。 举个简单的例子，如果某个游戏或软件只用到一个核心，Turbo Boost技 术就会自动关闭其他三个核心，把运行游戏或软件的那个核心的频率提高， 也就是自动超频，在不浪费能源的情况下获得更好的性能。反观Core 2(酷睿2) 时代，即使是运行只支持的程序，其他核心仍会全速运行，得不到性能提升 的同时，也造计算密集型任务（例如处理复杂的游戏物理引擎或实时预览 多媒体编辑内容）时，它需要 CPU 提供更强的性能。这时CPU会确定其当前工 作功率、电流和温度是否已达到最高极限。如仍有多余空间，则 CPU 会逐渐提 高活动内核的频率，以进一步提高当前任务的处理速度。
目
• • • • • • • • • • •
录
01.英文名 02.英特尔睿频加速技术慨况 03.英特尔睿频加速技术的工作原理 04.英特尔睿频加速技术的优势 05.英特尔睿频加速技术到底能提多大性能 06.英特尔睿频加速技术，不等同于处理器超频 07.睿频加速技术和处理器超频的本质区别 08.英特尔睿频加速技术运用的实际效果和好处 09.睿频加速技术与超线程技术的比较 10.具有英特尔睿频加速技术的i7/i5处理器发布 11.用来监测睿频加速的软件
英特尔i3_i5_i7处理器型号及参数总览表+CPU型号大全
2.93GHz 2.80GHz 2.26GHz 2.13GHz
2.53GHz 2.40GHz 2.26GHz
3.06GHz 2.93GHz 2.53GHz
1.06GHz 1.86GHz
2.26GHz N/A 2.13GHz N/A
前端总 线
1333MHz
1333MHz 1333MHz
1333MHz
1066MHz 1066MHz 800MHz 800MHz
√
√
35W Penryn Socket P
√
√
35W Penryn Socket P
√
√
35W Penryn Socket P
√
√
35W Penryn Socket P
√
√
35W Penryn Socket P
√
√
35W Penryn Socket P
√
√
35W Penryn Socket P
√
√
35W Penryn Socket P
名词解释
前端总线： 睿频： 三级缓存（L3）： 制程：
TDP：
是指 CPU 与北桥芯片之间的数据传输总线，人们常常以 MHz 表示的速度来描述总线频率。总线的种类很多，前端总线的英文名字是 Fr Bus，通常用 FSB 表示。 英特尔睿频加速技术。是英特尔酷睿 i7/i5 处理器的独有特性。也是英特尔新宣布的一项技术。 英特尔官方技术解释如下：当启动一个运行程序后，处理器会自动加速到合适的频率，而原来的运行速度会提升 10%~20% 以保证程 运行；应对复杂应用时，处理器可自动提高运行主频以提速，轻松进行对性能要求更高的多任务处理；当进行工作任务切换时，如果 存和硬盘在进行主要的工作，处理器会立刻处于节电状态。这样既保证了能源的有效利用，又使程序速度大幅提升。
英特尔i系列处理器技术参数
i3处理器系统处理器号内核/线程数时钟速度英特尔® 智能高速缓存芯片英特尔® 睿频加速技术◊1 英特尔® 超线程（HT）技术◊2标准电压处理器i3-350M 2 个内核 /4 条线程 2.26 GHz 3 MB 32 纳米否是i3-330M 2 个内核 /4 条线程 2.13 GHz 3 MB 32 纳米否是超低电压处理器i3-330UM 2 个内核 /4 条线程 1.20 GHz 3 MB 32 纳米否是i3-540 2 个内核 /4 条线程 3.06 GHz 4 MB 32 纳米否是i3-530 2 个内核 /4 条线程 2.93 GHz 4 MB 32 纳米否是i5处理器系统处理器号内核/线程时钟速度英特尔® 智能高速缓存芯片英特尔® 睿频加速技术◊1 英特尔® 超线程（HT）技术◊2 英特尔® 高清显卡（HD Graphics）技术◊3标准电压处理器i5-540M 2 个内核/4 条线程 2.53 GHz，采用英特尔® 睿频加速技术后高达3.06 GHz 3 MB 32 纳米是是是i5-520M 2 个内核/4 条线程 2.40 GHz，采用英特尔® 睿频加速技术后高达2.93 GHz 3 MB 32 纳米是是是i5-430M 2 个内核/4 条线程 2.26 GHz，采用英特尔® 睿频加速技术后高达2.53 GHz 3 MB 32 纳米是是是超低电压处理器i5-540UM 2 个内核 /4 条线程 1.20 GHz 3 MB 32 纳米是是是i5-520UM 2 个内核/4 条线程 1.06 GHz，采用英特尔® 睿频加速技术后高达1.86 GHZ 3 MB 32 纳米是是是i5-430UM 2 个内核 /4 条线程 1.20 GHz 3 MB 32 纳米是是是i5-750S 4 个内核/4 条线程 2.40 GHz，采用英特尔® 睿频加速技术后高达3.20 GHZ 8 MB 45 纳米是无无i5-750 4 个内核/4 条线程 2.66 GHz，采用英特尔® 睿频加速技术后高达3.20 GHZ 8 MB 45 纳米是无无i5-670 2 个内核/4 条线程 3.46 GHz，采用英特尔® 睿频加速技术后高达3.73 GHZ 4 MB 32 纳米是是是i5-661 2 个内核/4 条线程 3.33 GHz，采用英特尔® 睿频加速技术后高达3.60 GHZ 4 MB 32 纳米是是是i5-660 2 个内核/4 条线程 3.33 GHz，采用英特尔® 睿频加速技术后高达3.60 GHZ 4 MB 32 纳米是是是i5-650 2 个内核/4 条线程 3.20 GHz，采用英特尔® 睿频加速技术后高达3.46 GHZ 4 MB 32 纳米是是是i7处理器系统处理器号内核/线程数时钟速度英特尔® 智能高速缓存芯片英特尔® 睿频加速技术◊1 英特尔® 超线程（HT）技术◊2标准电压处理器i7-820QM 4 个内核 /8 条线程 1.73 GHz，采用英特尔® 睿频加速技术后可达 3.06 GHz 8 MB 45 纳米是是i7-720QM 4 个内核 /8 条线程 1.60 GHz，采用英特尔® 睿频加速技术后可达 2.80 GHz 6 MB 45 纳米是是i7-620M 2 个内核 /4 条线程 2.66 GHz，采用英特尔® 睿频加速技术后可达 3.33 GHz 4 MB 32 纳米是是超低压处理器i7-640LM 2 个内核 /4 条线程 2.13 GHz，采用英特尔® 睿频加速技术后可达 2.93 GHz 4 MB 32 纳米是是i7-620LM 2 个内核 /4 条线程 2.0 GHz，采用英特尔® 睿频加速技术后可达 2.8 GHz 4 MB 32 纳米是是i7-660UM 2 个内核 /4 条线程 1.33 GHz 4 MB 32 纳米是是i7-640UM 2 个内核 /4 条线程 1.20 GHz，采用英特尔® 睿频加速技术后可达 2.26 GHz 4 MB 32 纳米是是i7-620UM 2 个内核 /4 条线程 1.06 GHz，采用英特尔® 睿频加速技术后可达 2.13 GHz 4 MB 32 纳米是是i7-960 4 个内核 /8 条线程 3.20 GHz，采用英特尔® 睿频加速技术后可达 3.46 GHz 8 MB 45 纳米是是i7-950 4 个内核 /8 条线程 3.06 GHz，采用英特尔® 睿频加速技术后可达 3.33 GHz 8 MB 45 纳米是是i7-940 4 个内核 /8 条线程 2.93 GHz，采用英特尔® 睿频加速技术后可达 3.20 GHz 8 MB 45 纳米是是i7-920 4 个内核 /8 条线程 2.66 GHz，采用英特尔® 睿频加速技术后可达 2.93 GHz 8 MB 45 纳米是是i7-870 4 个内核 /8 条线程 2.93 GHz，采用英特尔® 睿频加速技术后可达 3.60 GHz 8 MB 45 纳米是是i7-860s 4 个内核 /8 条线程 2.53 GHz，采用英特尔® 睿频加速技术后可达 3.46 GHz 8 MB 45 纳米是是i7-860 4 个内核 /8 条线程 2.80 GHz，采用英特尔® 睿频加速技术后可达 3.46 GHz 8 MB 45 纳米是是。
IntelCorei系列年最受欢迎的CPU系列
IntelCorei系列年最受欢迎的CPU系列Intel Core i系列年最受欢迎的CPU系列在当今科技快速发展的时代，电脑已经成为人们生活中不可或缺的一部分。
而作为电脑的核心部件，处理器（CPU）的选择对于电脑的性能和使用体验至关重要。
在众多处理器品牌中，英特尔（Intel）的Core i系列无疑是最受欢迎的系列之一。
本文将介绍Intel Core i系列年最受欢迎的CPU系列，并以此为例，探讨其优势和受欢迎的原因。
1. 第一代Core i系列（Nehalem架构）首先我们来介绍第一代Core i系列处理器，采用了Nehalem架构。
从当时的技术水平来看，这一架构突破了传统处理器的设计，引入了Turbo Boost等技术，提高了处理器的性能和效能。
这一系列的处理器在推出之初便受到了广泛的关注和好评，以其出色的性能表现迅速赢得了电脑用户的青睐。
2. 第二代Core i系列（Sandy Bridge架构）随后，英特尔推出了第二代Core i系列处理器，采用了Sandy Bridge架构。
这一架构进一步提升了处理器的性能和能效，具备更好的图像处理和多媒体功能。
与此同时，英特尔还引入了集成显卡，使得该系列的处理器在游戏和图形设计方面表现出色。
这一系列的处理器成为了市场上的明星产品，备受消费者瞩目。
3. 第三代Core i系列（Ivy Bridge架构）第三代Core i系列处理器采用了Ivy Bridge架构，继续改进了处理器的性能和能效。
与上一代相比，Ivy Bridge架构融入了更先进的制程技术和3D晶体管，进一步提高了处理器的集成度和计算能力。
此外，该系列处理器还引入了更多的安全功能，以保护用户的个人数据。
Ivy Bridge架构的处理器因其卓越的表现以及出色的能效而成为市场上的热门选择。
4. 第四代Core i系列（Haswell架构）接着，英特尔推出了第四代Core i系列处理器，采用了Haswell架构。
英特尔i系列笔记本cpu型号详解
英特尔® 酷睿™ 处理器家族的处理器号由一个字母前缀/ 数字识别码和一个由三位数字组成的序列号构成。
在同一处理器等级或家族内，编号越高表示特性越多，包括：高速缓存、时钟速度、前端总线、英特尔® 快速通道互联、新指令或其它英特尔技术¹。
拥有较高编号的处理器可能某一特性较强，而另一特性较弱。
英特尔® 酷睿™2 处理器家族品牌的处理器号采用带有一个字母前缀的四位数字序列进行分类。
下表列出了英特尔® 酷睿™2 处理器家族的字母前缀。
字母前缀说明QX 用于台式机或移动式至尊性能四核处理器X 用于台式机或笔记本电脑的至尊性能双核处理器Q 用于台式机的四核高性能处理器E TDP 不低于 55W 的高能效双核台式机处理器T 移动式高能效处理器（TDP 为 30 至 39 瓦）P 移动式高能效处理器（TDP 为 20 至 29 瓦）L 移动式高能效处理器（TDP 为 12 至 19 瓦）U TDP 不超过 11.9W 的移动式超高能效处理器S 采用 22x22 BGA 封装的移动式小型产品所有英特尔® 酷睿™ i3 移动式处理器都具有以下特性：•英特尔® 超线程（HT）技术•增强型英特尔SpeedStep® 技术.英特尔® 虚拟化技术 ¹.英特尔® 病毒防护技术 ².英特尔® 64 架构Δi3-380UM3 MB SmartCache 1.33 GHz 18 W DDR3-800 MHz2i3-380M3 MB SmartCache 2.53 GHz 35 WDDR3-800/1066MHz 2i3-370M3 MB SmartCache 2.4 GHz 35 W DDR3-800/1066MHz 2i3-350M3 MB SmartCache 2.26 GHz 35 W DDR3-800/1066MHz2i3-330UM3 MB SmartCache 1.2 GHz 18 W DDR3-800 MHz2i3-330M3 MB SmartCache 2.13 GHz 35 WDDR3-800/1066MHz 2i3-330E3 MB SmartCache2.13 GHz 35 W DDR3-800/1066MHz2Processor Number = 处理器编号 Cache = 高速缓存 Clock Speed = 时钟速度Max TDP = 最大散热设计功耗（TDP ） Memory Type = 内存类型Intel® HD Graphics = 英特尔® HD 显卡 Number of Cores = 内核数所有英特尔® 酷睿™ i5 移动式处理器都具有以下特性： • 英特尔® 睿频加速技术¹ • 英特尔® 超线程（HT ）技术• 增强型英特尔 SpeedStep® 技术. 英特尔® 虚拟化技术 ² . 英特尔® 病毒防护技术 ³ . 英特尔® 64 架构 ΔProcessor NumberCacheClock SpeedMax TDPMemory TypeIntel® HD GraphicsNumber of Coresi5-580M3 MB SmartCache 2.66 GHz 35 WDDR3-800/1066MHz 2i5-560M3 MB SmartCache 2.66 GHz 35 WDDR3-800/1066MHz 2i5-540M3 MB SmartCache 2.53 GHz 35 WDDR3-800/1066MHz 2i5-520M3 MB SmartCache 2.4 GHz 35 WDDR3-800/1066MHz 2i5-470UM3 MB SmartCache 1.33 GHz 18 W DDR3-800 MHz2i5-450M3 MB SmartCache 2.4 GHz 35 W DDR3-800/1066MHz 2i5-430M3 MB SmartCache2.26 GHz 35 WDDR3-800/1066MHz2Processor Number = 处理器编号 Cache = 高速缓存 Clock Speed = 时钟速度Max TDP = 最大散热设计功耗（TDP ） Memory Type = 内存类型Intel® HD Graphics = 英特尔® HD 显卡 Number of Cores = 内核数所有英特尔® 酷睿™ i7 移动式处理器都具有以下特性： . 英特尔® 睿频加速技术¹ . 英特尔® 超线程（HT ）技术 . 英特尔® 虚拟化技术 ². 增强型英特尔 SpeedStep® 技术 . 英特尔® 病毒防护技术 ³ . 英特尔® 64 架构 ΔClock SpeedMax TDPMemory Type Intel® HD GraphicsNumber of Cores i7-840QM8 MB SmartCache 1.86 GHz 45 WDDR3-1066/1333MHz4i7-740QM6 MB SmartCache 1.73 GHz 45 W DDR3-1066/1333MHz 4i7-680UM4 MB SmartCache 1.46 GHz 18 W DDR3-800 MHz2i7-660UE 4 MB Invalid 1.33 GHz 18 WDDR3-800 MHz 2i7-640UM4 MB SmartCache 1.2 GHz 18 W DDR3-800 MHz2i7-640LM4 MB SmartCache 2.13 GHz 25 W DDR3-800/1066MHz 2i7-620UE4 MB SmartCache 1.06 GHz 18 W DDR3-800 MHz2i7-620LM4 MB SmartCache 2 GHz 25 W DDR3-800/1066MHz 2i7-610E4 MB SmartCache2.53 GHz 35 WDDR3-800/1066MHz2Processor Number = 处理器编号 Cache = 高速缓存 Clock Speed = 时钟速度Max TDP = 最大散热设计功耗（TDP ） Memory Type = 内存类型Intel® HD Graphics = 英特尔® HD 显卡 Number of Cores = 内核数。
酷睿i3_i5_i7处理器深度剖析比对
◆模组化设计再建新功，CPU中塞进GPU模组化设计的Nehalem微架构，可灵活组合英特尔在去年发布的Nehalem微架构非常成功，关键在于它采用可扩展的技术，每个处理器单元均采用了Building Block模组化设计，组件包括有：核心数量、SMT功能、L3缓存容量、QPI连接数量、IMC数量、内存类型、内存通道数量、整合GPU、能耗和时钟频率等，这些组件均可自由组合，以满足多种性能需求，比如可以组合成双核心、四核心甚至八核心的处理器。
正因为这样的模组化设计，英特尔可以灵活的制造出各种差异化的核心，比如在CPU中加入三通道DDR3内存控制器就是Bloomfield核心（研发代号，Core i7-900系列），加入双通道DDR3控制器和PCI-E 2.0控制器就变成了Lynnfield 核心（Core i7-800/i5-700系列）。
1月8日，英特尔推出2010全新Core（酷睿）处理器家族到了2010年，英特尔将GPU图形单元和CPU核心组合在一起，再加上双通道DDR3控制器和PCI-E 2.0控制器，搭配出了全新的Clarkdale核心（Corei5-600/i3-500系列），也就是本文的主角。
严格上说，Clarkdale核心是基于Westmere微架构的，不过Westmere只能算是Nehalem的轻微改良版。
Clarkdale是CPU史上首款整合有GPU的处理器，同时也是首款采用32nm 制程技术的CPU，具有开创性的历史意义。
在2010年1月8日，英特尔正式发布了Clarkdale核心的处理器，这样它与之前上市的Bloomfield核心和Lynnfied核心处理器组成了全新的Core（酷睿）处理器家族，即Core i7/i5/i3系列处理器，形成一个完整的高中低产品线。
Core i7以英特尔桌面旗舰处理器的身份统领高端消费市场，Core i5则是中端桌面处理器的领军人物，Core i3定位于Core家族入门处理器。
