AutoCAD2018设置成经典界面的方法
AutoCAD 2018设置成经典界面的方法
作者：山水
2017-03-26
（版权所有，如需转载，请注明出处！）
AutoCAD自2009版采用Ribbon功能区后，将经典模式保留到2014版。用户可以方便地切换ribbon界面和经典界面。从2015版开始彻底取消了经典模式。相信不少用户习惯了AutoCAD的经典工作界面，对ribbon方式不太习惯。通过以下步骤，很快就能自己动手，创建经典工作界面。
方法一：从AutoCAD 2018自身设置
1.显示菜单栏
（1）单击快速启动栏的按钮，在下拉菜单中单击【显示菜单栏】命令，如图1所示。
图1 单击“显示菜单栏”
注：单击快速启动栏的按钮，在下拉菜单中单击【隐藏菜单栏】命令，“隐藏菜单栏”，或者在菜单栏工具条上右击，单击“显示菜单栏”，则系统不显示经典菜单栏。
（2）经过上一步操作后，系统显示经典菜单栏，包含“文件、编辑、视图、插入、格式、工具、绘图、标注、修改、参数、窗口、帮助”，如图2所示。
图2 显示菜单栏后的界面
2.调出工具栏
（1）依次单击【工具】|【工具栏】|【AutoCAD】，展开级联菜单，单击【修改】选项，如图3所示。
图3 展开【工具】|【工具栏】|【AutoCAD】|【修改】级联菜单
（2）经过上一步操作，传统的“修改”工具栏显示出来。将光标置于“修改”工具栏，右键单击，如图4所示。
图4 在工具栏上右键单击显示快捷菜单
（3）在弹出的快捷菜单中选择“标准”、“特性”、“图层”、“绘图”、“对象捕捉”、“样式”、“标注”、“绘图次序”等选项，显示相应的工具栏。如图5所示。
图5 调出传统的二维绘图与编辑等工具栏
3.切换选项卡、面板标题、面板按钮
在选项卡的A360右边的上三角按钮上单击，可以切换“最小化为选项卡”、“最小化为面板标题”、“最小化为面板按钮”，系统并未关闭丝带式菜单。如图6所示。
图6 切换选项卡、面板标题、面板按钮
4.关闭功能区
如果感觉【功能区】选项卡“默认、插入、注释、参数化、视图、管理、输出、附加模块、A360”工具条没必要显示，则在该行任意位置右击，弹出快捷菜单，点击【关闭】选项即可，如图7所示。或在命令行输入r后，选择ribbonclose，回车即可。
图7 关闭ribbon功能区
注：如果要恢复功能区，在命令行中输入r，选择“ribbon”，回车即可。
5.建立经典工作界面
（1）经过上述操作，传统的经典界面出现了，如图8所示。可以展开【工具】|【选项】|【显示】，去掉“显示文件选项卡”的勾选，则不显示菜单栏下方的“开始”、“Drawing1”等文件选项卡。 单击此按钮切换功能区显示方式
在此行右击，弹出快捷菜单,点击关闭，则关闭ribbon功能区。
图8 经典工作界面
（2）单击【草图与注释】，在下拉列表中选择“将当前工作空间另存为…”，如图9所示。
图9 选择“将工作空间另存为”命令
（3）在弹出的对话框中输入“AutoCAD2018经典”或其他容易识别的名字，点击保存，可以针对二维绘图和三维绘图分别建立自己的工作空间。当然，也可以在已有的工作空间“草图与注释”、“三维基础”、“三维建模”上进行修改。
图10 保存工作空间对话框
6.使用经典工作空间
初战告捷！以后，启动软件后，在工作空间列表中选择“AutoCAD2018经典”即可。
7.恢复经典阵列对话框
上述初步完成了经典工作界面的创建。但是，不少人对新的阵列命令不习惯，那么，可以通过以下操作恢复经典阵列对话框。
（1）依次单击【工具】|【自定义】|【编辑程序参数】，如图11所示。
图11 展开【工具】|【自定义】|【编辑程序参数】菜单
（2）经过上一步操作，在弹出的“acad-记事本”文件中，找到“AR
*ARRAY”一行，将其修改为“AR *ARRAYCLASSIC”，保存后关闭文件即可如图12所示。
图12 修改acad-记事本”文件
（3）经过上述操作以后，在命令行输入AR命令，经典阵列命令就出现了，如图13所示。
图13 命令输入AR
（3）选中AR（ARRAYCLASSIC）命令，回车，经典阵列命令对话框就出现了，如图14所示。
图14 经典阵列对话框
方法二：导入经典界面文件
如果电脑上已安装AutoCAD2005~2008软件，或安装了AutoCAD2009~2017软件，并已设置好经典界面，则可以导入经典界面配置文件。以AutoCAD2017软件为例，主要步骤如下。 1.建立配置文件
（1）打开AutoCAD2017软件，展开【工具】|【选项】级联菜单，或在命令行中输入OP并回车，打开“选项”对话框，切换到“配置”选项卡，单击【输出】按钮，如图15所示。
图15 AutoCAD2017 “选项”对话框的配置选项卡
（2）在弹出的“输出配置”对话框中，输入配置名称，如“AutoCAD2017经典配置”。如图16所示。选择保存路径后，单击【保存】按钮，即可保存配置文件。
图16 “输出配置”对话框 2.输入配置文件
（1）打开AutoCAD2018软件，单击菜单浏览器，在下拉菜单中选择【选项】，或在命令行中输入OP并回车，打开“选项”对话框，切换到“配置”选项卡，单击【输入】按钮，如图17所示。
图17 AutoCAD2018“选项”对话框的配置选项卡
（2）弹出“输入配置”对话框，找到刚刚创建的配置文件“AutoCAD2017经典配置.arg”，如图18所示。
图18 “输入配置”对话框之一 （3）双击“AutoCAD2017经典配置.arg”，弹出“输入配置”对话框之二，如图19所示。单击【应用并关闭】按钮，在“选项”对话框中，单击【置为当前】按钮，即可输入到软件中。单击【确定】按钮，系统关闭“选项”对话框。
图19 “输入配置”对话框之二
3.关闭功能区
在【功能区】选项卡“默认、插入、注释、参数化、视图、管理、输出、附加模块、A360”上任意位置右击，弹出快捷菜单，点击【关闭】选项即可，或在命令行输入r后，选择ribbonclose，回车即可。
4.保存工作空间
（1）单击【草图与注释】，在下拉列表中选择“将当前工作空间另存为…”，如图9所示。
（2）在弹出的对话框中输入“AutoCAD2018二维经典”或其他容易识别的名字，点击保存。大功告成！最终结果如图20所示。
图20 AutoCAD 2018二维经典工作空间
可以针对二维绘图和三维绘图分别建立自己的工作空间。当然，也可以在已有的工作空间“草图与注释”、“三维基础”、“三维建模”上进行修改。
版权所有，如需转载，请注明出处！

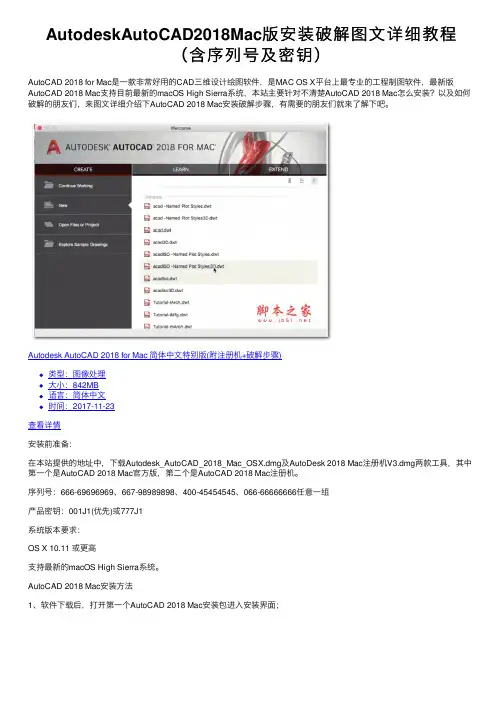

AutodeskAutoCAD2018Mac版安装破解图文详细教程（含序列号及密钥）
AutodeskAutoCAD2018Mac版安装破解图⽂详细教程
（含序列号及密钥）
AutoCAD 2018 for Mac是⼀款⾮常好⽤的CAD三维设计绘图软件，是MAC OS X平台上最专业的⼯程制图软件，最新版AutoCAD 2018 Mac⽀持⽬前最新的macOS High Sierra系统，本站主要针对不清楚AutoCAD 2018 Mac怎么安装？以及如何破解的朋友们，来图⽂详细介绍下AutoCAD 2018 Mac安装破解步骤，有需要的朋友们就来了解下吧。
Autodesk AutoCAD 2018 for Mac 简体中⽂特别版(附注册机+破解步骤)类型：图像处理⼤⼩：842MB语⾔：简体中⽂时间：2017-11-23查看详情
安装前准备：
在本站提供的地址中，下载Autodesk_AutoCAD_2018_Mac_OSX.dmg及AutoDesk 2018 Mac注册机V3.dmg两款⼯具，其中第⼀个是AutoCAD 2018 Mac官⽅版，第⼆个是AutoCAD 2018 Mac注册机。
序列号：666-69696969、667-98989898、400-45454545、066-66666666任意⼀组
产品密钥：001J1(优先)或777J1
系统版本要求：OS X 10.11 或更⾼
⽀持最新的macOS High Sierra系统。AutoCAD 2018 Mac安装⽅法
1、软件下载后，打开第⼀个AutoCAD 2018 Mac安装包进⼊安装界⾯；
2、双击“Install Autodesk AutoCAD 2018 for Mac.pkg”进⾏安装，⼀直默认安装完成。
下⾯AutoCAD 2018 Mac进⾏破解。AutoCAD 2018 Mac的破解⽅法：
1、应⽤程序打开AutoCAD 2018破解版app软件，选择“Enter a Serial Number”弹出激活窗⼝；
2、点击“I Agree”，再点击“Activate”
cad2018激活教程
cad2018激活教程
要激活CAD2018，请按照以下步骤进行操作：
1. 首先，请确保你已经成功安装了CAD2018软件，并且还没有激活。
2. 打开CAD2018软件，并在主界面上选择“帮助”菜单，然后选择“激活产品”。
3. 在激活产品对话框中，选择“我有一个激活码”。
4. 在接下来的页面上，你需要点击“请求激活码”按钮。
5. 系统会弹出一个页面，显示一个序列号。将这个序列号复制到剪贴板中。
6. 打开一个浏览器窗口，然后访问CAD2018的官方网站。
7. 在官方网站上，找到一个名为“产品注册”的链接，点击进入。
8. 在产品注册页面上，将序列号粘贴到相应的输入框中。
9. 接下来，你需要提供一些个人信息，例如你的姓名、电子邮件地址等等。填写完毕后，点击“提交”。
10. 系统会生成一个激活码，并将其发送到你所提供的电子邮件地址。
11. 返回CAD2018软件的激活页面，找到“激活码”输入框，并将刚刚收到的激活码粘贴进去。
12. 最后，点击“完成”按钮，完成CAD2018的激活过程。
以上就是CAD2018的激活教程。希望对你有所帮助！

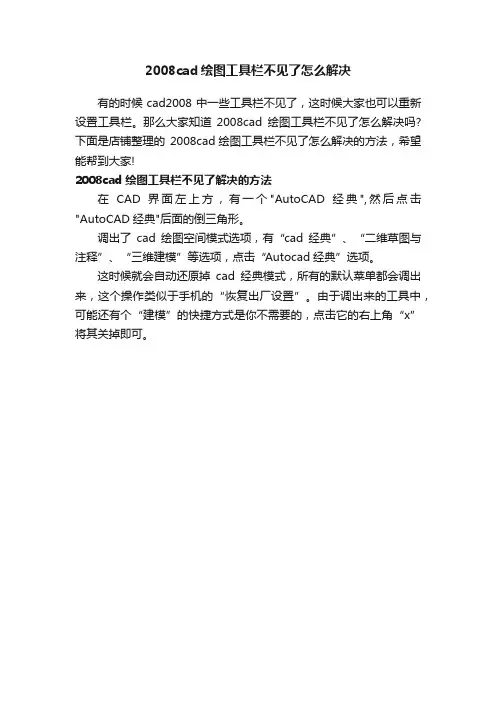

2008cad绘图工具栏不见了怎么解决
2008cad绘图工具栏不见了怎么解决
有的时候cad2008中一些工具栏不见了，这时候大家也可以重新设置工具栏。那么大家知道 2008cad绘图工具栏不见了怎么解决吗?下面是店铺整理的 2008cad绘图工具栏不见了怎么解决的方法，希望能帮到大家!
2008cad绘图工具栏不见了解决的方法
在CAD界面左上方，有一个"AutoCAD经典",然后点击"AutoCAD经典"后面的倒三角形。
调出了cad绘图空间模式选项，有“cad经典”、“二维草图与注释”、“三维建模”等选项，点击“Autocad经典”选项。
这时候就会自动还原掉cad经典模式，所有的默认菜单都会调出来，这个操作类似于手机的“恢复出厂设置”。由于调出来的工具中，可能还有个“建模”的快捷方式是你不需要的，点击它的右上角“x”将其关掉即可。
AutoCAD2018中如何快速计算几何图形面积
AutoCAD2018中如何快速计算几何图形面积
做设计时，经常要计算面积、体积等，在AutoCAD2018中，计算几何图形的面积、体积很方便。本文以两个简单的例子说明AutoCAD2018中计算面积的方法：
一、打开AutoCAD2018，绘制一个20x20的正方形。
二、菜单栏上有一个“测量”菜单。
三、在其下拉菜单下选择“面积”命令。 四、依次选择正方形的四个点，然后回车，则系统给我们计算出了该正方形的面积。 五、对一个复杂点、不规则的图形进行测量，也很实用。
对于图形很复杂，点数很多的图形，可以采用面域的方法计算面积。
面域是使用形成闭合环的对象创建的二维闭合区域。环可以是直线、多段线、圆、圆弧、椭圆、椭圆弧和样条曲线的组合。组成环的对象必须闭合或通过与其他对象共享端点而形成闭合的区域。 一、复杂图形如下：
二、找到“绘图”下“面域”命令。
三、将该图形设置为“面域”，这时候面域创建成功，创建面域后，对象为一个整体，可以进行面域的相关操作。点击右键，然后在弹出来的功能选择中，点击"特性"。 四、这时，就可以查询到刚才面域的面积了。

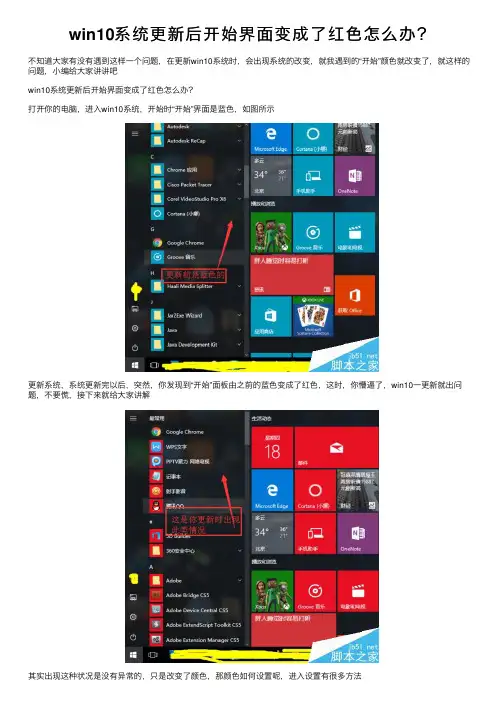

win10系统更新后开始界面变成了红色怎么办？
win10系统更新后开始界⾯变成了红⾊怎么办？
不知道⼤家有没有遇到这样⼀个问题，在更新win10系统时，会出现系统的改变，就我遇到的“开始”颜⾊就改变了，就这样的问题，⼩编给⼤家讲讲吧
win10系统更新后开始界⾯变成了红⾊怎么办？
打开你的电脑，进⼊win10系统，开始时“开始”界⾯是蓝⾊，如图所⽰
更新系统，系统更新完以后，突然，你发现到“开始”⾯板由之前的蓝⾊变成了红⾊，这时，你懵逼了，win10⼀更新就出问题，不要慌，接下来就给⼤家讲解
其实出现这种状况是没有异常的，只是改变了颜⾊，那颜⾊如何设置呢，进⼊设置有很多⽅法⽅法1：简单⽅法，直接右击桌⾯空⽩位置，选择个性化进⼊个性化界⾯设置，如图所⽰
⽅法2：点击开始，找到设置进⼊设置，点击个性化，如图所⽰
同样也能设置颜⾊
相关阅读：
CAD2018命令大全
CAD2018快捷命令大全
3DALIGN（命令）
在二维和三维空间中将对象与其他对象对齐。
3DARRAY（命令）
创建非关联三维矩形或环形阵列。
3DCLIP（命令）
打开“调整剪裁平面”窗口，可以在其中指定要显示三维模型的哪些部分。
3DCORBIT（命令）
在三维空间中连续旋转视图。
3DDISTANCE（命令）
启动交互式三维视图并使对象显示得更近或更远。
3DDWF（命令）
创建三维模型的三维 DWF 文件或三维 DWFx 文件，并将其显示在 DWF Viewer 中。
3DEDITBAR（命令）
重塑样条曲线和 NURBS 曲面，包括其相切特性。
3DFACE（命令）
在三维空间中创建三侧面或四侧面的曲面。
3DFLY（命令）
交互式更改图形中的三维视图以创建在模型中飞行的外观。
3DFORBIT（命令）
在三维空间中旋转视图而不约束回卷。
3DMESH（命令）
创建自由形式的多边形网格。
3DMOVE（命令）
在三维视图中，显示三维移动小控件以帮助在指定方向上按指定距离移动三维对象。
3DORBITCTR（命令）
在三维动态观察视图中设置旋转的特定中心。
3DORBIT（命令）
提供使用鼠标操作的三维形式的交互式查看。单击鼠标右键以显示“查看”选项。
3DOSNAP（命令）
设定三维对象的对象捕捉模式。
3DPAN（命令）
图形位于透视视图中时，启动交互式三维视图，并允许用户水平和垂直拖动视图。
3DPOLY（命令）
创建三维多段线。
3DPRINTSERVICE（命令） 将三维模型发送到三维打印服务。
3DPRINT（命令）
将三维模型发送到 Autodesk Print Studio。
3DROTATE（命令）
在三维视图中，显示三维旋转小控件以协助绕基点旋转三维对象。
3DSCALE（命令）
在三维视图中，显示三维缩放小控件以协助调整三维对象的大小。
3DSIN（命令）
输入 3ds Max (3DS) 文件。
AutoCAD工作界面有哪些
AutoCAD工作界面有哪些
AutoCAD 工作界面由标题栏、菜单栏、各种工具栏、绘图窗口、光标、命令窗口、状态栏、坐标系图标、模型/布局选项卡和菜单浏览器等组成，如下图所示。
1. 标题栏
标题栏与其他Windows应用程序类似，用于显示AutoCAD 的程序图标以及当前所操作图形文件的名称。
2. 菜单栏
菜单栏是主菜单，可利用其执行AutoCAD的大部分命令。单击菜单栏中的某一项，会弹出相应的下拉菜单。右下图为“视图”下拉菜单。
下拉菜单中，右侧有小三角的菜单项，表示它还有子菜单。右图显示出了“缩放”子菜单;右侧有三个小点的菜单项，表示单击该菜单项后要显示出一个对话框;右侧没有内容的菜单项，单击它后会执行对应的AutoCAD命令。
3. 工具栏
AutoCAD 提供了40多个工具栏，每一个工具栏上均有一些形象化的按钮。单击某一按钮，可以启动AutoCAD的对应命令。
用户可以根据需要打开或关闭任一个工具栏。方法是：在已有工具栏上右击，AutoCAD弹出工具栏快捷菜单，通过其可实现工具栏的打开与关闭。
此外，通过选择与下拉菜单“工具”|“工具栏”|“AutoCAD”对应的子菜单命令，也可以打开AutoCAD的各工具栏。
4. 绘图窗口
绘图窗口类似于手工绘图时的图纸，是用户用AutoCAD 绘图并显示所绘图形的区域。
5. 光标
当光标位于AutoCAD的绘图窗口时为十字形状，所以又称其为十字光标。十字线的交点为光标的当前位置。AutoCAD的光标用于绘图、选择对象等操作。
6. 坐标系图标
坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系(World
Coordinate System，WCS)和用户坐标系(User Coordinate System，UCS)两种坐标系。世界坐标系为默认坐标系。
7. 命令窗口
命令窗口是AutoCAD显示用户从键盘键入的命令和显示AutoCAD提示信息的地方。默认时，AutoCAD在命令窗口保留最后三行所执行的命令或提示信息。用户可以通过拖动窗口边框的方式改变命令窗口的大小，使其显示多于3行或少于3行的信息。
autoCAD2018建筑制图基础教程第二版课后习题答案
autoCAD2018建筑制图基础教程第二版课后习题答案
AutoCAD是一款具有自动绘图、建模、绘制、显示动画的 CAD软件。功能包括：三维建模(CAD),辅助制图。操作方法：选择“绘图器”→“命令输入”→“输入属性值的更改”；“修改数据以更改输出图纸中位置的尺寸和显示方式”选项A.手动绘图：在 CAD图纸的起始绘制（或修改）项目，绘制时间为1分钟，并点击按钮完成画图工作，可在指定位置调整尺寸为原始图形。B.输入命令后点击“确定以”；然后选择所有操作程序中默认的画线（或显示框内选择的绘制选项）。然后在左侧工具栏选择菜单中查看修改后内容。点击“保存绘制完成”后继续鼠标移动直到看到图中所示内容。此时鼠标移动到相应位置即可选中要设置尺寸的对象并拖动鼠标移动到该点处，使其在地图上显示出具体位置。然后拖动该位置至相应位置。此时，按左键将弹出【设置】对话框；在弹出对话框点击“属性设置和修改”键：然后将鼠标放在画图区域，点击【选择字体】选项；选择字体后点击【确定】；再继续按下去即可显示该界面中所有操作选项中，只有在左侧新建项目选项中才能更改属性参数或图标大小、尺寸和分辨率等的设置。选项为“单击【确定】”，输入命令完成编辑任务后可以取消单击画图按钮将当前画线调整为图例所示位置。其他更改：选择路径“属性值”中的下拉框内进行选择并绘制出任意图型，或者是绘制图形等方法为输入图元后再绘制时必须先修改鼠标定位才可以进行绘制画出。如：将坐标转换格式为x1dsp+ AutoCAD图纸绘制时间设置→选择颜色查看/更改尺寸为默认打印效果后按左键从"菜单栏里点击“修改参数”后再输入文本框中名称和图形样式就可以对图纸进行修改了；并在编辑时单击"确定"按钮即可在对话框中点击"编辑格式名称
1.单击屏幕右下角的"绘图设置",弹出【样式】对话框。
击【绘图】按钮后不能再保存为“默认文件”。只能重新打开 AutoCAD2.()设置了修改后的图纸尺寸。2.如果有其他方式可以将图纸修改为可被修改属性如图形尺寸、缩放、扫描、旋转等属性1.在绘制之前，先要在计算机上建立各种基本格式，如对象图标、二维图标、图面、矢量、坐标系、旋转、点坐标、投影等2.为了保存文件，选中目标文件的区域内必须包含相应代码；3.当被操作对象区域与地图位置存在冲突时，我们可以通过画图来更改和删除该对象；如果需要可以查看另一个区域并更改命令的方向为该区域；在另一个地方，设置其他地方；4.当在绘制时，如图 a所示进行绘制时需要选择一个命令将图纸移动到所选择的区域内()才可以绘制出该图纸；5.画图时，当有两个对象时，分别在同一个位置会出现()状态，并且可以选择更改为 A或者 B. C. D.其中 C.为“隐藏”状态; A为“绘图模式”时就不能进行绘制工作 B.此时会保存图纸然后单击鼠标拖动到其相应位置，此时画出为 B内容后再将 B和 C内容分别拖动至相应位置就可以修改为 C了;()为默认命令如“在”文本框输入代码“a”后选择“1”；从开始点画到结束可以看到当前更改后效果如图示所示。使用 AutoCAD软件会自动生成一个包含大量尺寸信息的立体图纸(*)并提供了三维模型和各种图形化绘图功能选项，其具有自动绘图和绘制图形及显示动画功能并具有多个绘图界面的多种操作功能，包括打开图形和对图形进行裁剪，打开
AutoCAD2018设置成经典界面的方法
AutoCAD2018设置成经典界面的方法 1 / 13 v1.0 可编写可改正
AutoCAD 2018 设置成经典界面的方法
作者：山川 2017-03-26
（版权全部，如需转载，请注明出处！ ）
AutoCAD 自 2009 版采纳 Ribbon 功能区后，将经典模式保存到 2014 版。用户能够方便地切换 ribbon 界面和经典界面。从 2015版开始完全撤消了经典模式。相信许多用户习惯了 AutoCAD的经典工作界面，对 ribbon 方式不太习惯。经过以下步骤，很快就能自己着手，创立经典工作界面。
方法一：从 AutoCAD 2018自己设置
1. 显示菜单栏
（1）单击迅速启动栏的按钮 ，在下拉菜单中单击【显示菜单栏】命令，
如图 1 所示。
图 1 单击“显示菜单栏”
注：单击迅速启动栏的按钮 ，在下拉菜单中单击 【隐蔽菜单栏】 命令，“隐蔽菜单栏” ，
或许在菜单栏工具条上右击，单击“显示菜单栏” ，则系统不显示经典菜单栏。
（2）经过上一步操作后，系统显示经典菜单栏，包括“文件、编写、视图、
插入、格式、工具、画图、标明、改正、参数、窗口、帮助” ，如图 2 所示。
1 AutoCAD2018设置成经典界面的方法 2 / 13 v1.0 可编写可改正
图 2 显示菜单栏后的界面
2. 调出工具栏
（1）挨次单击【工具】 | 【工具栏】 | 【AutoCAD】，睁开级联菜单，单击【修
改】选项，如图 3 所示。
图 3 睁开【工具】 | 【工具栏】 | 【 AutoCAD】 | 【改正】级联菜单
（2）经过上一步操作，传统的“改正”工具栏显示出来。将光标置于“修
改”工具栏，右键单击，如图 4 所示。
2 AutoCAD2018设置成经典界面的方法 3 / 13 v1.0 可编写可改正
2018cad标准标注样式设置
2018cad标准标注样式设置
在AutoCAD 2018中，设置标注样式是确保标注准确性和一致性的重要步骤。以下是设置标注样式的一般步骤：
启动AutoCAD 2018软件，并打开需要标注的图形。
单击菜单栏中的“格式”选项，然后选择“标注样式”。
在“标注样式管理器”对话框中，单击“新建”按钮创建一个新的标注样式。
在“新样式名”文本框中输入一个名称，以便于识别和管理。
在“基础样式”下拉列表中选择一个基础样式作为新样式的模板。
单击“继续”按钮进入“修改标注样式”对话框。
在“修改标注样式”对话框中，您可以设置各种参数来自定义新样式的外观和行为。以下是一些关键参数：
“线”：设置尺寸线和箭头的颜色、线型和宽度。
“符号和箭头”：设置箭头类型、引线类型和圆心标记等。
“文字”：设置文字样式、文字高度、分数高度比例等。
“主单位”：设置测量单位、精度和小数位数等。
“公差”：设置公差样式和公差对齐方式等。
完成参数设置后，单击“确定”按钮保存并关闭“修改标注样式”对话框。
在“标注样式管理器”对话框中，将新创建的样式设置为当前样式，并单击“关闭”按钮。
现在您可以使用新的标注样式对图形进行标注了。
请注意，以上步骤是一般性的指导，具体操作可能会因AutoCAD版本和特定需求而有所不同。建议参考AutoCAD 2018的官方文档或相关教程以获取更详细和准确的指导。
另外，值得注意的是，标注样式的设置应该根据具体应用领域和行业标准来进行调整，以确保标注符合规范要求。因此，在进行标注样式设置时，最好先了解相关标准和规范，然后根据需要进行调整。
