KYN28-12高压开关柜/PT柜/计量柜安装使用说明书KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz，单母线及单母线分段系统的成套配电装置。
用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。
本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。
※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。
柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。
开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。
本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。
※开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。
KYN28-12操作手册
KYN28A-12铠装型移开式交流金属封闭开关设备使用说明书平高集团有限公司目录1. 概述 (4)2. 柜体结构 (4)2.1 柜体 (4)2.2 手车 (5)2.3 转运车 (5)3. 安全可靠性与联锁 (5)3.1 手车位置 (5)3.2 手车位置与断路器的联锁 (5)3.3 电气联锁 (5)3.4 机械联锁 (6)4. 搬运 (6)5 安装 (7)6.检查 (9)6.1完整性检查 (9)6.2 核对额定值 (9)6.3 检查紧固件 (9)6.4 操作检查 (9)6.5 绝缘水平检查 (11)6.6 检查完毕 (12)7. 操作 (13)7.1从柜外向柜内推进手车操作 (13)7.2 从试验位置向工作位置推进手车 (13)7.3 从工作位置抽出手车 (14)7.4 从柜内抽出手车 (14)7.5断路器的合、分闸 (14)7.6 合、分接地开关 (14)7.7打开开关柜后门板 (15)8. 检修与维护 (15)8.1 开关柜检修内容 (15)8.2 维护时的检查 (16)9. 断路器的安装与调试 (16)9.1 完整性检查 (16)9.2 调试操作（一次回路通电之前） (17)9.3 断路器的内部联锁 (17)9.4 维修 (17)10. KYN28A-12剖面图 (19)11. 断路器手车正视图 (20)12. PGV1-12断路器剖视图 (21)警告！在操作本开关柜之前，请仔细阅读操作手册，掌握开关柜操作方法及其注意事项，否则极容易造成误操作，导致系统故障、设备损坏甚至人身伤害。
1. 概述KYN28A-12铠装型移开式交流金属封闭开关设备（以下简称开关柜）适用于大型发电厂、变电站以及工矿企业中额定电压为3.6～12KV、额定频率为50Hz的交流电网中，作为接收和分配电能使用。
2. 柜体结构2.1 柜体开关设备为铠装式金属封闭结构，由柜体和可抽出部件（中置式手车）两部分组成。
柜体分成手车室、母线室、电缆室、仪表室。
KYN28技术规范
KYN28-12金属铠装移开式开关柜技术协议☆开关柜为中置手车移开式，其突出优点是同规格的断路器或PT、计量手车的互换性应达到100％。
☆开关柜为模块化设计，设计充分考虑了使用者四方面的要求：●运行人员的人身安全●可靠的供电连续性●简便的安装、操作与维护●本批合同所采用的断路器为厦门施耐德公司生产的VS1型系列真空断路器。
☆ KYN28型开关柜应为模块化结构，柜体结构框架采用进口敷铝锌钢板经数控机床多重折弯以高强度螺栓栓接而成，坚固而美观且耐腐蚀。
开关柜的门板及后封板采用宝钢优质冷轧钢板加工经钝化处理后采用静电喷涂和焙烤，侧封板采用进口敷铝锌钢板，表面抗冲击且耐腐蚀。
外壳的防护等级为IP40。
☆开关柜由四个完全独立金属铠装的断路器（或计量、PT）室、继电仪表室、母线室、电缆室组成，相互用优质钢板隔断，安全可靠。
隔室间的防护等级为IP20。
☆开关柜的设计、制造及试验满足：●国际电工委员会标准IEC60298●中国国家标准 GB3906●中国电力行业标准 DL404一、满足的总体要求生产厂应提供的先进产品，具有5年以上成功的使用经验，并提供报价产品详细样本。
1)柜内母线为铜母线（采用高强度、阻燃型热缩套管绝缘）。
2)严格按照设计院原理图及元件选型标价、制作，如有代换须经业主或设计院同意。
3)铭牌：所有铭牌为铜制镀镍4)柜体表面为静电喷涂，颜色:由需方指定5)备品备件：两年备品备件一览表二、满足的主要要求1、额定工作电压：10KV 操作电压：220V DC2、开关柜外形： 800*1500*2300（宽*深*高）3、采用厦门施耐德公司生产的抽出式真空断路器VS1型产品额定电流630A 分断能力31.5KA/25KA4、电流互感器配浙江大互互感器公司生产的LZZBJ9-10产品5、零序电流互感器选用浙江大互互感器公司生产的LXK型6、按钮、指示灯选用本公司配套产品7、继电保护采用浙江南瑞公司生产的NR-600型微机综合继电保护装置,8、进出线方式:按图纸要求9、柜内主要元器件严格按照技术要求及订货图纸选配，无变化。
高压开关柜(KYN28-12A)使用说明书
D、防止在带电时误合接地开关。（只有在断路器分闸状态或手车退至试验位置，才能合上接地开关）
E、防止误入带电室。（只有隔室不带电时，才能开门进入隔室）
5.5 压力释放装置
元器件使用.同时由于整个柜体用敷铝锌板相拼联,这样使整个柜体都处在良好接地状态之中,确保运行操作人员及 柜体安全。
六 基础形式
1,开关柜的安装基础的施工应符合"电力建设施工及验收技术规范"中的有关条款规定。 2,开关柜的安装基础一般要分二次浇灌混凝土.第一次为开关柜安装构件即角钢或方钢,槽钢构件安装基础，第 二次浇灌混凝土是地面的补充层,一般厚度为 60mm,在浇注混凝土补充层时混凝土高度应低于构件平面 1～3mm。
5.7 带电显示装置
开关柜内设有带电显示装置.该装置由高压传感器和可携带式显示器两部分组成.传感器安装在母线或馈线侧, 显示器的插接口安装在开关柜低压隔室上,当需检测 A,B,C 三相是否带电时,可将携带式显示器的插头插入 L1,L2,L3 接口,如果显示器动作,则表示母线或馈线侧带电,反之,则说明不带电.同时也能作为相序检测器或电光 指示器,其作用也是检测高压侧上是否带电，为了安全，若电缆室装有电缆或互感器，则带电显示上必须装有电磁
单位
VS1-12
VS1-12
VS1-12
VS1-12
kV
12
A
630
1250
2000
3150
Hz
50
kA
25
31.5
40
50
kA
63
80
KYN28-12型铠装中置式金属封闭开关柜说课讲解
K Y N28-12型铠装中置式金属封闭开关柜•描述：KYN28-12型铠装中置式金属封闭开关柜概述KYN28-12型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品，可取代各种老型的金属封闭开关设备。
该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，既可配用VSl真空断路器，又可配用ABB公司的VD4真空断路器。
是一种理想的新型配电装置。
适用范围及用途KYN28-12型铠装中置式金属封闭开关柜，适用于3.6kY-12kV三相交流50Hz单母线及单母线分段的配电系统，作为接受和分配电能的成套开关装置，主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。
符合标准本中置柜符合下列标准1EC60298《额定电压1kY以上至52kY(含)交流流金属外壳开关设备和控制设备》GB3906标准《3.6kV-40.5kY交流金属封闭开关设备和控制设备》正常工作条件周围空气温度：上限+40℃，下限-10℃；相对湿度：日平均值不大干95％，月平均值不大干90％；海拔高度不超过1 000m；地震烈度不超过8度；周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈振动。
在超过本产品技术条件规定的环境条件下使用时，由用户和本公司协商。
型号含义开关柜的特点可选用ABB公司生产的VD4真空断路器或国产VSl真空断路器采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体，不必涂漆且永不生锈。
完全金属铠装，各功能单元，即使柜门关闭也可操作移动。
简单且有效的“五防”闭锁，防止误操作。
严密的防护措施，防止异物及虫害侵入，确保运行安全。
KYN28A技术规范

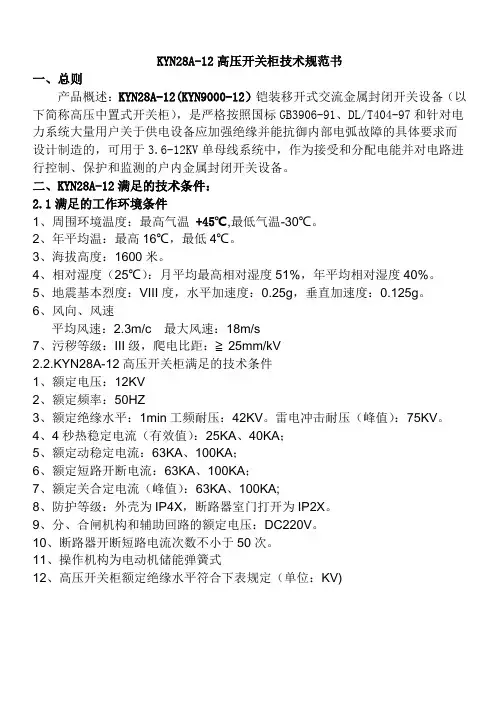

KYN28A-12高压开关柜技术规范书一、总则产品概述：KYN28A-12(KYN9000-12）铠装移开式交流金属封闭开关设备（以下简称高压中置式开关柜），是严格按照国标GB3906-91、DL/T404-97和针对电力系统大量用户关于供电设备应加强绝缘并能抗御内部电弧故障的具体要求而设计制造的，可用于3.6-12KV单母线系统中，作为接受和分配电能并对电路进行控制、保护和监测的户内金属封闭开关设备。
