桥梁下部结构施工工艺培训讲解
桥梁下部结构施工培训教材
桥梁下部结构设计原则
安全性：确保桥 梁结构在正常使 用和极端条件下 的安全性
耐久性：保证桥 梁结构在长期使 用中保持良好的 性能和外观
经济性：在满足 安全和耐久性的 前提下，尽量降 低工程造价
美观性：桥梁结 构设计应考虑与 周围环境的协调 和美观性
施工前准备
章节副标题
施工图纸审核
审核目的：确保 施工图纸的准确 性和完整性
数据分析：对监测数 据进行分析，判断桥 梁下部结构的稳定性 和安全性
预警系统：当监测数 据超过预设阈值时， 发出预警信号，提醒 施工人员采取措施
反馈调整：根据监测 数据和预警信号，调 整施工方案和施工工 艺，确保桥梁下部结 构的质量和安全。
施工检测方法
目测法：通过肉 眼观察，判断施 工质量
仪器检测法：使 用专业仪器，如 激光测距仪、超 声波检测仪等， 进行精确测量
THEME TEMPLATE
20XX/01/01
桥梁下部结构 施工培训教材
单击此处添加副标题
汇报人：
目录
CONTENTS
桥梁下部结构概述 施工前准备
基础工程施工 桥墩施工 桥台施工
施工监控与检测
桥梁下部结构概述
章节副标题
桥梁下部结构组成
桥墩：支撑桥梁上部结构的基础结构 桥台：连接桥梁两端的支撑结构 基础：支撑桥墩和桥台的地基结构 支座：连接桥梁上部结构和下部结构的连接部件 桥面铺装：铺设在桥梁上部结构上的路面结构 排水系统：排除桥梁下部结构积水的设施
基坑开挖：根据设计 要求，开挖基坑
基础施工：浇筑混凝 土，形成基础
台身施工：浇筑混凝 土，形成台身
台帽施工：浇筑混凝 土，形成台帽
附属设施施工：安装 栏杆、照明等附属设
桥梁下部结构施工培训教材PPT(68张)
• ①垫层施工一定要平，控制在－10～+5mm之间， 若平整度不够，支模前要用砂浆找平模板底角。
• ②为防止模板缝漏浆，在模板底角用水泥砂浆封 堵。
• ③模钢在安装前必须进行机械抛光，抛光 后清理干净，用手摸完无黑迹为准。
• ④模板的加工精度要严格检查，确保结构 的外形尺寸。
钢筋绑扎及验收
钢筋验收标准
钢筋骨架允许偏差
序号 1 2 3 4 5 6
项目 钢筋骨架在地系梁底以下长度
钢筋骨架直径 主钢筋间距 加强筋间距 箍筋间距或螺旋筋间距 钢筋骨架垂直度
允许偏差 ±100mm ±10mm ±10mm ±20mm ±20mm 骨架长度1%
• 4混凝土浇筑
• 4.1 混凝土浇筑前的准备工作
• ②及时通知桩检单位做无损检测，并提供 工程名称、里程、墩号、桩径、桩长、各 桩灌注时间、混凝土等级、桩位平面示意 图。检测时请现场监理旁站。
• ③桩检时现场质检工程师必须到位，记好 施工日志。
• 2 模板施工
• 2.1 地系梁施工采用大块钢模板， 用钢管支 架进行加固。必须确保模板有足够的强度、刚 度和稳定性，能够承受浇筑混凝土的重力、侧 压力及施工中可能存在的各项荷载。
• 2.2 模板间的接缝处用双面胶带贴密实，不 得产生漏浆。模板与混凝土的接触面必须平整 光滑，并在模板表面涂刷脱模剂，模板上的重 要拉杆采用螺纹钢杆并配以垫圈，伸出混凝土 外露面的拉杆可以采用端部可拆卸的钢丝杆。
• 2.3 模板加固采用钢管支架配合木撑加固。其中 竖向钢管的间距为0.6m,然后在外侧横向加箍两根 并排竖向间距0.6m,四角的钢管用扣件锁死,地系 梁顶上用钢管对拉和三角锁死,横向钢管外设 10×10cm木撑，一端支撑模板，一端支撑在基坑 边坡的方木上。
桥梁下部结构施工培训课件
顶面高程
±10
5
轴线偏位 （mm）
10
10
大面积平整度 （mm）
5
• 注：H为墩身或台身高度。
墩台帽及盖梁的施工
• 帽梁的施工工序及施工工艺流程 • 帽梁的支架形式 • 支架底模安装 • 钢筋加工及安装、侧模安装 • 砼浇筑、养护及模板拆除 • 成品
帽梁施工
帽梁施工工序
• 柱顶混凝土表面处 理→测量放样→支 架安装→底模安装 →钢筋制作、安装 →侧模安装→预埋 件安装→砼浇筑→ 养护及模板、支架 拆除→检查验收
3 浇筑采用水平分层的方式 进行，其分层厚度控制在 30～40cm。每一层大致铺平 后才能开始振捣。浇筑完成 后注意及时养护。
成品检测
•
承台施工质量标准
项目
混凝土强度
轴线偏位 （mm）
规定值或允许偏差 在合格标准内
项目
规定值或允许偏差
尺寸 B≤30m （mm） B＞30m
±30 ±B/1000
15
墩柱钢筋安装
模板安装 控制要点
1 模板安装前应抹好水泥 砂浆找平层，按位置线做 好定位装置，以便保证墩 轴线边线与高程的准确性。 2 对分段施工的墩、台身， 其首节模板安装的平面位 置和垂直度应严格控制。 模板在安装过程中应通过 测量监控措施保证墩、台 身的垂直度，并有防倾覆 的临时措施。、
3 现场拼装柱模时，应设 置临时支撑固定，斜撑与 地面的倾角宜为60◦，严 禁将大片模板系于柱子钢 筋上。
墩柱混凝土浇筑
通过串桶倾卸
设置减速装置，通过串 桶及溜槽倾卸
成品检测
•
墩身、台施工质量标准
项目
混凝土强度 （MPa）
竖直度 （mm）

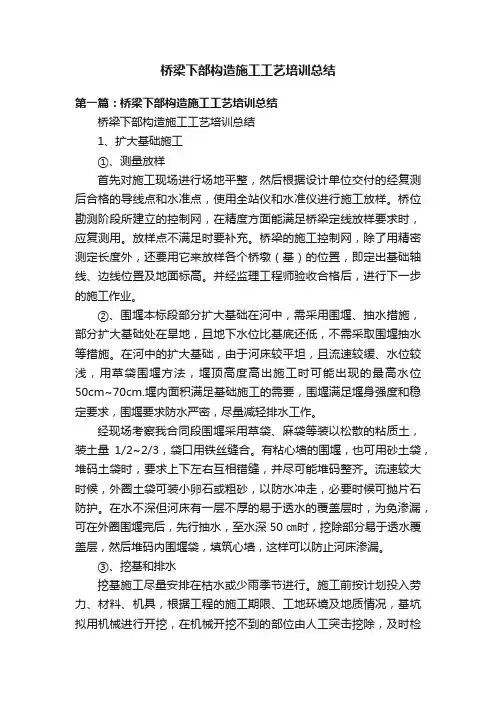

桥梁下部构造施工工艺培训总结
桥梁下部构造施工工艺培训总结第一篇：桥梁下部构造施工工艺培训总结桥梁下部构造施工工艺培训总结1、扩大基础施工①、测量放样首先对施工现场进行场地平整，然后根据设计单位交付的经复测后合格的导线点和水准点，使用全站仪和水准仪进行施工放样。
桥位勘测阶段所建立的控制网，在精度方面能满足桥梁定线放样要求时，应复测用。
放样点不满足时要补充。
桥梁的施工控制网，除了用精密测定长度外，还要用它来放样各个桥墩（基）的位置，即定出基础轴线、边线位置及地面标高。
并经监理工程师验收合格后，进行下一步的施工作业。
②、围堰本标段部分扩大基础在河中，需采用围堰、抽水措施，部分扩大基础处在旱地，且地下水位比基底还低，不需采取围堰抽水等措施。
在河中的扩大基础，由于河床较平坦，且流速较缓、水位较浅，用草袋围堰方法，堰顶高度高出施工时可能出现的最高水位50cm~70cm.堰内面积满足基础施工的需要，围堰满足堰身强度和稳定要求，围堰要求防水严密，尽量减轻排水工作。
经现场考察我合同段围堰采用草袋、麻袋等装以松散的粘质土，装土量1/2~2/3，袋口用铁丝缝合。
有粘心墙的围堰，也可用砂土袋，堆码土袋时，要求上下左右互相错缝，并尽可能堆码整齐。
流速较大时候，外圈土袋可装小卵石或粗砂，以防水冲走，必要时候可抛片石防护。
在水不深但河床有一层不厚的易于透水的覆盖层时，为免渗漏，可在外圈围堰完后，先行抽水，至水深50㎝时，挖除部分易于透水覆盖层，然后堆码内围堰袋，填筑心墙，这样可以防止河床渗漏。
③、挖基和排水挖基施工尽量安排在枯水或少雨季节进行。
施工前按计划投入劳力、材料、机具，根据工程的施工期限、工地环境及地质情况，基坑拟用机械进行开挖，在机械开挖不到的部位由人工突击挖除，及时检验，随时进行基础浇筑。
对埋置深度较大的基础，我们将采取连续作业方法一气呵成。
基坑排水采用集水坑与集水沟排水的方式，集水沟沟底低于基坑底面，集水坑深应满足抽水机吸水要求，并用竹筐围护，防止吸水龙头堵塞。
桥梁下部墩柱、系梁、盖梁施工安全教育培训)
桥梁下部墩柱、系梁、盖梁施工安全教育培训)安全教育培训记录施工单位：XXX监理单位：XXX桥梁下部结构施工安全教育内容受教育班组桥梁下部结构队教育人时间一、基本规定1、作业人员进入施工现场必须正确佩戴安全帽。
2、墩柱、盖梁施工2米以上高处作业人员必须佩戴安全带，并高挂低用（钩挂在牢固位置）。
3、临时用电接线或维修电气设备均由持有效上岗证的电工操作，严禁非电工操作。
4、电气设备如焊机等均应按安全操作规程操作。
各岗位、各作业人员施工作业时必须遵守安全操作规程，严禁任何人员违章指挥、冒险作业。
如有违章指挥、冒险作业，作业人员有权拒绝作业。
5、系梁基坑开挖后应及时进行安全防护，墩柱模板应固定牢固，浇筑混凝土时应慢速分层浇筑。
6、墩柱、盖梁施工必须设置安全爬梯，安全爬梯必须设置牢固可靠，确保作业人员登高安全。
8、每班作业前，班组长必须组织作业人员进行班前安全教育及安全检查，确认施工作业环境安全后方可上岗作业。
二、危险源及其防范措施桥梁系梁、墩柱、盖梁施工危险源较多，管理人员及作业人员必需高度重视生命安全与财产安全，现将相关危险源阐发如下：一）、桩间系梁施工1、系梁基坑开挖后应及时进行安全防护，基坑开挖超过2米的必须放坡开挖，施工完毕后应及时回填基坑。
2、系梁模板拆除时必须使用起重机械拆除，严禁使用人工拆除。
二）、墩柱施工墩柱施工所有作业人员必需高度重视、思想会合、防护措施到位、安全技术措施落到实处，确保安全施工。
1、用机械吊运模板时，应先检查机械设备和绳索的安全性和可靠性，起吊后下方不得站人或通行。
模板下落，距地面1米时，作业人员方可靠近操作。
2、使用吊车将墩柱模板整体安装或拆除时，模板上不得有人。
3、整体式墩柱模板安装完毕后应对模板进行加固，设置缆风绳，确保模板施工时不发生倾斜、倒塌事故。
4、墩柱模板安装螺栓时，高度超过2米时必须系安全带，并高挂低用。
5、高度在2米以上墩柱浇筑砼作业时应设置可靠的立足点，走道垫板稳固，操作平台必须设置可靠的防护栏杆，施工平台上荷载不得超过允许荷载，堆放物品和站人应受力均匀。
桥梁下部结构施工施工安全教育培训
安顺至紫云高速公路土建桥梁下部结构施工安全教育培训中国趣中铁十七局集团第四工程有限公司安紫高速公路土建3标项目经理部二◦一六年三月二日目录一、高空作业安全要求 (1)二、钢筋绑扎安全要求 (2)三、模板安装安全要求 (2)四、模板拆除安全要求 (3)五、混凝土浇筑安全要求 (4)六、施工用电安全要求 (5)七、吊装作业“十不吊”安全要求 (5)八、电焊气割十不准 (6)九、施工用电十规定 (6)十、其它要求安全要求 (7)桥梁下部结构施工安全教育培训一、高空作业安全要求1、对操作人员进行安全思想教育，提高安全意识，从事高处作业的人员必须持证上岗，并认真遵守安全施工规定，严禁酒后上班、疲劳上班，袖口、裤口系紧，禁止穿硬底和带钉易滑的鞋。
2、从事高处作业人员应每年进行一次体检，患有心脏病、高血压、精神病、癫痫病者不准从事高空作业。
3、作业人员进入施工现场，必须正确佩戴安全帽（安全帽的下颚带必须扣在颚下，并系牢）, 并正确使用个人劳动防护用具，高处作业要设防护栏杆，布设安全平网、立网、防护网，操作人员要正确佩戴安全带（高挂低用）。
4、高处作业物料要堆放平稳，不可放置在临边、临口附近、凡有坠落可能的，要及时撤出或固定以防跌落伤人。
5、发现安全设施有缺陷或隐患，应及时报告处理，对危及人身安全的，必须停止施工，消除隐患后再进行高处作业。
6、任何人不允许移动和擅自拆除安全标志，确实因工作需要须经工长批准后移动和拆除，之后重新安装好。
7、冬季施工要采取可靠的防滑、防寒、防火安全措施。
8、高空上作业安全设施要经常检查，处于良好状态。
9、每班组设置班内安全员，随时检查班内作业人员的防护用具佩戴情况，检查工作环境安全动态，防止隐患的出现。
10、梯子不得缺陷，不得垫高使用，横档间距以30cm 为宜，使用时上端要扎牢，下端采取防滑措施，禁止二人同时在梯子上作业，如接长使用，应绑扎牢固。
在通道处使用梯子应有监护或设置围栏。
《桥梁下部结构施工》PPT课件
2.墩柱
墩柱中心点 放样
报验
安装模板
砼浇筑
报验
拆模砼养生
墩柱施工要点：
1.应对系梁与墩柱连接部分进行凿毛处理 2.墩柱模板应进行打磨并涂刷脱模剂，模板应定位准确，模板接缝应严密 3.墩柱钢筋笼应设置保护层垫块以确保主筋保护层厚度 4.墩柱砼浇筑过程中应加强振捣，尤其是对墩柱底部的振捣 5.浇筑完成后应及时在墩顶设置养生桶对墩柱进行滴灌养生并包裹土工布或塑 料薄 膜
桥梁下部结构施工
十天四标工程部
一.简述 二.施工工艺 工序 三.质量通病和注意事项 四.安全文明施工
一.简述 1.组成：桥台——盖梁 肋板 承台 桩基础
桥墩——盖梁 墩柱 系梁 桩基础 2.作用：支承上部结构，将荷载和自重传递 至地基基础。
桥台与路堤衔接，并防止其滑塌
3.下部结构施工在桥梁施工中占有重要地位 ，对桥梁整体结构的稳定起重要作用。在施 工中应遵照相关规范和设计图纸，科学合理 组织施工
四.安全文明施工
1.系梁基坑应设置安全防护栏杆和醒目的安全标识标牌 2.钢筋吊装作业应设置安全隔离带并有专人指挥 3.钢筋焊接作业应由具有操作资格证的人员进行，并佩戴防护眼 镜和手套 4.进入桥梁施工现场必须佩戴安全帽 5.墩柱模板必须设置缆风绳并安装牢固 6.高空作业必须佩戴安全带
总结：
下部结构施工在桥梁施工中占有重要地位， 在施工中应严格遵照相关规范和设计图纸， 以认真负责的态度合理安排，精心组织。
三.质量通病和注意事项
1.系梁基坑超挖或欠挖。应对开挖班组进行基底标高交底 2.系梁基坑浸水。应设置排水沟和集水坑以及时排出积水 3.桩基检测管堵塞。检测管端头应封闭，采用高压水枪疏通 4.钢筋笼或钢筋骨架偏位。测量放样应准确，定位后采取适当措 施避免扰动 5.模板偏位或错台，接缝不严密。应准确定位模板边线，采取适 当措施避免扰动，模板接缝应采用双面胶保证严密 6.未设置保护层垫块。应按要求设置保护层垫块 7.砼浇筑完成后表面存在蜂窝麻面和水纹。浇筑过程中加强振捣 8.墩柱底部出现烂根。浇筑过程中加强对底部的振捣 9.未进行养护或养护不及时。应按要求进行覆盖洒水养护
桥梁下部施工培训课件
桥梁下部施工培训课件桥梁下部施工培训课件桥梁是连接两个地区的重要交通设施，而桥梁的稳定性和安全性则取决于其下部结构的施工质量。
为了提高桥梁下部施工的技术水平和质量，培训课件成为了必不可少的工具。
本文将探讨桥梁下部施工培训课件的重要性以及如何设计一个有效的课件。
一、桥梁下部施工培训课件的重要性1. 提高施工质量：桥梁下部结构是桥梁的基础，直接影响桥梁的稳定性和承载能力。
通过培训课件，可以向工人传授正确的施工方法和技术，提高施工质量，减少施工中的错误。
2. 保证施工安全：桥梁下部施工涉及到大量的机械设备和工程材料，如果操作不当或者材料质量不过关，可能会导致事故的发生。
培训课件可以教授工人正确的操作方法和注意事项，提高施工安全性。
3. 统一施工标准：桥梁下部施工涉及到多个工种和专业，每个工种都有自己的施工标准和规范。
通过培训课件，可以将各个工种的施工标准进行统一，确保施工的一致性和协调性。
二、设计一个有效的桥梁下部施工培训课件1. 内容的选择：培训课件的内容应该根据桥梁下部施工的实际情况进行选择，包括施工工艺、施工流程、材料选用、设备操作等方面。
同时，还可以加入一些案例分析，让学员通过实际案例来理解和应用所学知识。
2. 图片和动画的运用：培训课件应该使用大量的图片和动画来展示施工过程和操作方法。
通过直观的图像，可以帮助学员更好地理解和掌握施工技术。
3. 互动性的设计：培训课件应该具有一定的互动性，可以设置一些问题和练习，让学员积极参与到学习中来。
同时，还可以设置一些小测验，检测学员对所学知识的掌握情况。
4. 实践环节的设置：培训课件可以设置一些实践环节，让学员亲自动手进行施工操作。
通过实际操作，可以帮助学员更好地理解和掌握所学知识，并提高实际应用能力。
5. 反馈和评估：培训课件应该设置反馈和评估环节，及时了解学员的学习情况和问题。
可以通过问答、讨论、小组活动等方式来进行反馈和评估，帮助学员及时纠正错误和提高学习效果。
桥梁下部结构技术培训
技术培训
.
目录
1钻孔桩施工 2 挖井施工 3 承台施工 4 实心墩施工 5 空心墩施工 பைடு நூலகம்垫石施工 7 墩柱检查设备及预埋件施工 8梁下清方
.
1钻孔桩施工
定桩位
埋设护筒
钻机就位
钻孔
第一次清孔
测孔深、沉淤
制作钢筋笼
下钢筋笼
泥浆循环
泥浆处理
下导管
第二次清孔
否 测沉淤 是
置墩身预埋钢筋。
.
2.2施工工艺
（10）混凝土施工 混凝土采用泵送灌注，在灌注过程中应严
格按泵送工艺。如果采用滑槽，滑槽需对 称设置不少于两个，防止砼单侧入料冲击 墩身钢筋，造成墩身钢筋偏位。
.
2.2施工工艺
（11）养护 采用覆盖养护，养护时间不少于14天。
.
3承台施工
.
3.1施工工艺
.
.
4.2注意事项
（1）承台凿毛：凿毛时砼应达到强度：人工凿毛 时不小于2.5MPa；机械凿毛时不小于10MPa。要 凿除混凝土表面浮浆，，凿毛至露出新鲜混凝土 面积不低于75%。
.
4.2注意事项
（2）墩身钢筋保护层要求4cm，垫块按梅花形排 列，每平方米不得少于4个。
（3）现场钢筋安装采用双面搭接焊，搭接接头的 搭接部位要预先弯曲，使搭接钢筋的轴线在同一 直线上，搭接长度为5d（d为钢筋直径）。
.
5空心墩施工
施工工艺流程图
试块制作
混凝土连接面
凿毛
施工准备
测量放样、凿毛处理
实体段钢筋绑扎
钢筋下料、制作
实体段立模
实体段混凝土灌注
混凝土养护至拆模强度
空心段钢筋焊绑接长
桥梁下部结构施工专项方案培训(doc 35页)
桥梁下部结构施工专项方案培训(doc 35页)目录一、编制依据 (1)二、主要参建单位: (2)三、高架下部结构工程概况 (2)四、施工工艺及流程 (7)五、桥墩定型钢模加工定制 (10)六、施工进度计划 (11)七、主要分项及工序施工方案 (11)八、质量控制措施 (22)九、安全文明施工 (28)管理经验。
二、主要参建单位:建设单位：杭州市市政公用建设开发公司监理单位：杭州天恒投资建设管理有限公司设计单位：华东勘测设计研究院有限公司勘测单位：杭州市勘测设计研究院施工单位：杭州萧宏建设集团有限公司三、高架下部结构工程概况（一）、高架下部结构概述石祥路提升完善工程（储鑫路—丰庆路西侧）02标段，桩号范围为K1+426.30～K2+940.00，标段长度为1513.7m。
实施的主要内容包括主线高架桥梁、杭行路人行天桥、地面道路工程、排水工程、地面西塘河桥改造、地面十字洋河桥改造、基坑围护工程、临时交通设施、路灯工程、景观照明等工程内容。
本工程主线高架桥墩编号Z045-Z090。
其中Z045-Z053为双门式墩，中墩及边墩均为独柱；Z054-Z057中墩为H型墩身，边墩为独柱墩；Z058-Z060为主线与匝道相接范围，中墩为H型墩身，边墩为独柱墩；匝道桥墩为独柱墩；Z061-Z083仅设中墩，H型墩身；Z084-Z090桥墩，中墩为H型墩，边墩为独柱墩。
型式统计如下：1、H 型墩身一：主线高架桥墩标准形式为直立式双柱、上设横系梁；下立柱横桥向外侧边宽度为6.5m，单墩柱截面尺寸为1.7m(横桥向)×1.8m(顺桥向)，联中间桥墩顶部扩展为2.2m(横桥向)×1.8m(顺桥向)，分联端桥墩顶部扩展为2.2m(横桥向)×2.3m(顺桥向)。
墩柱之间系梁宽 1.5m×高 1.2～1.5m。
联中间墩共计26座，联端墩共计13座。
2、H 型墩身二：变宽段主线高架主墩标准形式为直立式双柱、上设横系梁；下立柱横桥向外侧边宽度为 4.5m，单墩柱截面尺寸为 1.7m(横桥向)×1.8m(顺桥向)，联中间桥墩顶部扩展为2.2m(横桥向)×1.8m(顺桥向)，分联端墩顶部扩展为 2.2m(横桥向)×2.3m(顺桥向)。
