5.风机盘管安装大样图

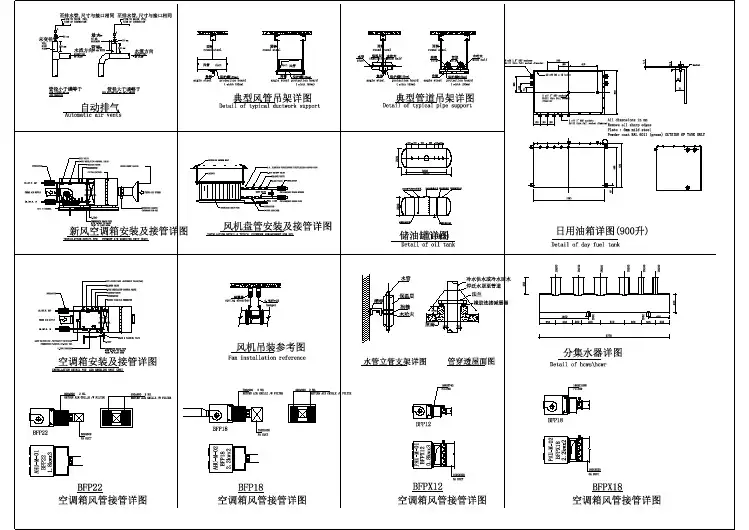

某暖通设备各设备安装大样详细图纸
风机盘管接线方法、故障和安装攻略，全在这里了~~
风机盘管接线方法、故障和安装攻略，全在这里了~~一、风机盘管分类与特点介绍风机盘管是水系统中央空调末端设备，用于舒适性空调使用。
主要由换热器，风机等组成，其工作原理是由两个循环系统构成：风循环和水循环。
水循环：是中央机房过来的冷水（热水）经过水管在换热器内循环。
风循环：是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
按结构形式分：立式、卧式、壁挂式、卡式等；按安装方式分：明装和暗装；按进水方式分：左式和右式。
壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。
立式卡式（天花板嵌入式）机组，比较美观的进、出口外露于顶棚下，风机、电动机和盘管都置于顶棚之上，属于半明装机组；明装机组都有美观的外壳，自带出风口和进风口，在房间内明露安装；暗装机组的外壳一般用镀锌钢板制作。
国家标准规定，风机盘管机组根据机外静压分为两类：低静压型和高静压型。
低静压型机组在额定风量时出口静压为0或12pa，对带风口和过滤器的机组，出口静压为0；对不带风口和过滤器的机组，出口静压为12pa；高静压机组在额定风量时的出口静压不小于30pa。
原理及安装1、风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被制冷或加热，因而强化了散热器与空气间的对流换热器，能够迅速制冷或者加热房间的空气。
2、风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种。
简单控制：使用三速开关直接手动控制风机的三速转换与启停。
温度控制：温控器根据设定温度与实际检测温度的比较、运算，自动控制 STV 系列电动两 / 三通阀的开闭；风机的三速转换。
或直接控制风机的三速转换与启停，从而通过控制系统风量达到恒温的目的。
接管图二、常见问题及解决方法1、空调风口没风故障处理：1.1、检查三速开关是否损坏；用电笔测量温控开关输入端及输出断是否有电，如果判断是温控开关损坏进行更换或者维修。
1.2、检查电机运转速度是否正常。
室外入口及风管柔性短管安装
一、室外入口及风管柔性短管安装1、适用范围室外风机入口处理；风管连接设备及穿越结构变形处的柔性短管安装。
2、大样图3.工艺要求1）如设计对室外入口及风管柔性短管安装有特别规定的，按设计要求施工。
2）当风机安装于室外时，电机应有防雨措施。
3）室外入口处大面积钢网应采取加固措施。
4）钢网扁铁压条的宽度与角钢法兰一致，厚度为3mm，钢网不得凸出。
5）防排烟系统风管柔性短管材质应符合防火规定（不能将有防火要求的柔性短管用普通帆布裁剪刷防火漆的方法来替代），其他系统软接可采用普通材质。
6）设计无要求时，柔性短管的长度为150mm~300mm；设于结构变形缝的柔性短管长度宜为变形缝的宽度加100mm 及以上，其连接处应严密、牢固可靠。
7）柔性短管不得作为找正、找平的异径连接管。
8）柔性短管的安装，应松紧适度，无明显扭曲。
9）常用的几种防火软接材质：四氟乙烯硅酸钛金防火软风管（强度好，价格较贵）、玻纤防火软风管（强度差但价格便宜）、玻纤硅胶防火风管（强度稍好，价格居中），在实际工程应用中，应根据不同的工程性质，用途选择不同的防火材质；4.采购要求1）钢网为6-7 目。
2）柔性短管可按工程需要采购成品或半成品自制加工。
3）分为防排烟系统和一般通风系统两种不同材质采购。
二、风口安装三、风管部件制作1.镀锌薄钢板风管制作1.1 适用范围适用于镀锌薄钢板矩形风管的制作，包括有法兰连接及无法兰连接。
TDF 法兰连接风管仅适用于工作压力小于或等于1500Pa 及风管边长小于或等于2000mm 的通风空调系统，C 形插条仅适用于风管边长小于或等于450mm 的中压系统及风管边长小于或等于630mm 的低压系统；S 形插条仅适用于风管边长小于或等于630mm 的低压系统。
1.2 大样图1.3 规格表表1 连接形式及附件规格表1.4 采购要求1）风管制作与安装所用板材、型材的厚度应符合设计及相关产品国家现行标准的规定，并应有出厂检验合格证明。
风机盘管接线图

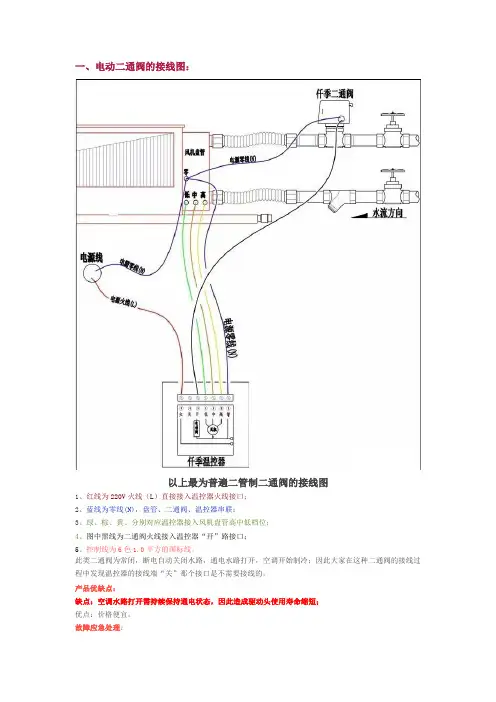

一、电动二通阀的接线图：以上最为普遍二管制二通阀的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；5、控制线为6色1.0平方的国标线。
此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。
产品优缺点：缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；优点：价格便宜。
故障应急处理：当驱动头烧毁,一般二通阀会自动关闭，应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。
二、电动球阀接线图：以上为电动球阀与温控器的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；艳红线为二通阀接入温控器“关”路接口；5、控制线为7色1.0平方的国标线。
此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。
产品优缺点：优点：此类球阀无需长时间通电，驱动头使用寿命较长；缺点：价格相对较贵。
故障应急处理：驱动头烧毁，需将其卸下，再采用手动扳手将阀体强制打开或者关闭。
三、不装电动二通阀的接线图以上是未安装二通阀的温控器接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、控制线为5色1.0平方的国标线；5、以上接法仅能调节盘管风速，温度无法控制空调冷冻水的开、关。
风机盘管减震垫安装方法【技巧】
风机盘管选型定位：按图纸要求确定风机的规格型号及设置位置，检查安装的风机盘管表面有无破损，涡轮转动与蜗壳有无摩擦，电机有无抖动和异常噪音。
质量控制管理把握以下2点：
1、设备规格与设计一致，位置与图纸无冲突，型号不符或有问题的风盘要更换后再吊装；
2、定位位置考虑与风机连接的软接和阀件能否合理布置，检修空间要满足。
风机盘管固定安装：卧式风机盘管安装固定方式有两种，吸顶吊装和悬挂吊装；明装风机盘管安装固定多采用托架或吊架；—明装立式风机盘管采用坐式固定安装；
质量控制把握以下7点：
1、无论采用哪种模式，固定胀栓必须生根牢固、禁用毛栓等非标膨胀件；
2、悬挂吊装风机盘管采用的吊筋丝杆直径宜采用直径不低于∮8的镀锌材质，截取长度不能超过吊装水平线的75px,以风盘校正水平紧固后露出4-5丝最佳；
3、风盘吊装时要在风盘吊挂孔上下加紧固螺母且在下方加装0.5-25px厚橡胶减震垫，采用的紧固螺母必须是与吊杆匹配的国标件；上下螺母要紧死；
4、风机吊装后，风机涡轮后要留有20-625px的检修空间，吊装后的风盘从外观看不能左右偏斜，上下倾斜现象；
5、吸顶吊装时采用的膨胀螺栓长度不低于200px,膨胀紧固要到位；
6、采用托架或吊架安装的风机盘管，拖吊架材料最低选用L3*30的角钢型材，且要做好防腐处理；
7、风机盘管与提前加装的柔性风管、风口连接处应严密、牢固。
附：卧式安装风机盘管悬挂吊装大样图
风机盘管接管详图。
风机盘管尺寸图
775 915 1015 1095 1195 1525 1625 1825 2085
B
452 592 692 772 872 1202 1302 1502 1762
C
487 627 727 807 907 1237 1337 1537 1797
单位：mm
D
490 630 730 810 910 1240 1340 1540 1800
E
552 692 792 872 972 1302 1402 1602 1862
■图示为右接管机组
■表中“A－加长水盘”为标准凝结水盘加长100mm ■当机组配置尼龙过滤网时，机组外形尺寸同上
F 风机数量
491
1
631
2
731
2
811
2
911
2
1241
3
1341
4
1541
4
1801
4
卧式暗装风机盘管机组爆炸图
B
452 592 692 772 872 1202 1302 1502 1762
C
487 627 727 807 907 1237 1337 1537 1797
D
470 610 710 790 890 1220 1320 1520 1780
E
522 662 762 842 942 1272 1372 1572 1832
F 风机数量
552
1
692
2
792
2
872
2
972
2
1302
3
1402
4
1602
4
1862
4
型号
MCW200 MCW300 MCW400 MCW500 MCW600 MCW800 MCW1000 MCW1200 MCW1400
风机盘管规格型参照表
单盘管
CR06CB3D
5900W三排单
W
盘管
4
卧式暗装风
机盘管
42CE003
3200W三排
单盘管
CR03CB3D
3200W三排单
W
盘管
5
卧式暗装风
机盘管
42CE008
8872W三排
单盘管
CR08CB3D
8872W三排单
W
盘管
6
卧式暗装风
机盘管
42CE010
9526W三排
单盘管
CR10CB3D
排管
KFPD12B-6ZG
G=10000mh，
.CL=161kw,H=348Pa,6
排管
2
吊 装 式 空 气 处 理 机 组
DBFP8
G=80003/h,
CL=105.3kw,H=175Pa
排管
6<FPD08-6ZG
G=8000mh,
i CL=105.3kw,H=175Pa,(
排管
6KFPD08B-6ZG
DBFPX2
G=2000m,
CL=30.6kw,H=225Pa,6
排管
i KFPD02-6ZG
G=2000mh，
i CL=30.6kw,H=225Pa,6
排管
KFPDH10 4-6Z(
G=2000m，
3 CL=30.6kw,H=225Pa,6
排管
施工单位：制表：年月曰
风机盘管规格型号参照表
序
号
设备名称
原图纸设计内容
实际供货内容
规格型
号
制冷量
规格型号
制冷量
1
空调大样图图集
「通风工程」风管盘管系统图解
「通风工程」风管盘管系统图解风机盘管系统：是一种末端装置。
主要由盘管（换热器）和风机组成。
使用风机盘管做末端装置的空调系统叫作风机盘管系统。
每台风机盘管都是独立控制的，仅为盘管供应冷、热媒的系统是集中的。
风机盘管的构造：风机盘管结构：风机盘管末端调节：（1）风量调节：调节电机输入电压使风量分为高、中、低三档。
（2）水量调节：水管上电动三通分流阀,由双位室温调节器控制，向风机盘管断续供水。
此外也用冷却盘管的旁通风门来调节。
风机盘管系统供新风的方式：a.靠室内浴厕等排风形成的负压自然渗入新风。
特点：初投资和运行费最省，但室内卫生条件不易保证，而且室内无组织的进气还会造成室内温度场不均匀。
要求高的地方不宜采用。
b.靠墙洞引入新风，还可以进行新风量调节。
特点：使新风量得到保证，但管理麻烦，而且新风口还会破坏建筑立面，增加污染和噪声。
要求高的地方也不宜采用。
C.有一个集中式空调系统处理新风，并可让新风负担一部分空调负荷。
水管表面结露问题会得到改善。
由独立的新风系统供新风：（1）风机盘管出口与新风口并列，外罩一个整体格栅，既美观又便于二者混合后再进入工作区。
（2）新风先送到风机盘管内部，使之与回风混合再经过盘管。
增加了盘管的负担，但新、回风的混合较好，而且在部分房间的风机盘管不使用时，可节省处理新风的费用。
选择满足使用要求的风机盘管（1）风机盘管的产品样本上有不同的水温、水量、风量以及不同进风参数下的冷、热量；（2）选定供新风方式及参数后便可计算需要由风机盘管负担的室内负荷；据此可以选择满足使用要求的风机盘管。
风机盘管的水系统：开式系统和闭式系统：1、凡是有冷却塔、喷水室和敞开式水箱或水池的水管系统，管路与大气相通，都是开式水管系统；2、开式系统循环水中含氧量高，易腐蚀设备和管网；而且空气中的灰尘、细菌、可溶性气体极易进入循环水中，使水中微生物大量繁殖，形成生物污泥，造成管道堵塞；3、开式系统的水泵压头较高，水泵能耗较大；4、闭式系统的水泵能耗小，设备和管网的腐蚀性小，但由于补水的需要和容纳系统水温变化所带来的水体积变化的需要，需要在系统中设置膨胀水箱；我们归纳为：1、管路与大气相通，都是开式水管系统；2、开式系统循环水中含氧量高，易腐蚀设备和管网；易形成生物污泥，造成管道堵塞；3、开式系统的水泵压头较高，水泵能耗较大；4、闭式系统的水泵能耗小，设备和管网的腐蚀性小；但由于水体积变化的需要。
空调工程主要设备安装施工方案【图】
空调工程主要设备安装施工方案1、施工工艺流程1.1 座地安装设备施工工艺流程1.2 吊挂安装设备施工工艺流程2 主要施工方法2.1 离心式冷水机组及螺杆式冷水机组安装离心式冷水机组及螺杆式冷水机组安装1）机组检查2）基础放线3）机组运输就位根据吊装口的位置和设备的平面布置确定设备吊装的方案，确定运输路线和就位顺序。
4）减振器安装本工程冷水机组重量比较大，全部安装机房楼板基础上，设备的振动会对楼板产生不利的影响。
为达到减振效果，结合生产厂家安装技术要求，采用橡胶减振器进行减振。
安装示意图如下图所示。
将机组吊起离基础～200mm振器放在机组端板下方，减振器螺栓穿入端板并与之固定，将机组缓慢放落，慢慢把紧螺栓，调整机组底部端板离基础约40mm5）机组调整机组找平可根据设备的具体外型选定测量基准面，用水平仪测量，拧住地板上的螺栓进行调整，机组纵向、横向的水平偏差均不大于1/1000。
特别注意保证机组的纵向（轴向）水平度。
6）设备接管管道应单独设支、吊架进行支撑，机组设备不承受管道、管件以及阀门的重量。
冷水机组进出口管道阀门连接如下图所示：冷水机组进出口阀组连接示意图安装示意安装说明符号说明：1-冷水机组2-电动阀3-平衡阀4-蝶阀5-Y型过滤器6-泄水阀7-压力表8-温度计9-软接头7）安装校验管道安装完成后，应再次校验机组的水平度，水平度无变化说明管道受力未影响到机组。
将最靠近机组的每根管道接头打开，拆去法兰螺栓检查管道对中情况。
如有任何螺栓被卡在螺孔内或接头偏移，说明管道不对中，应采取适当措施进行调整。
8）成品保护因冷水机组为贵重设备，机组外部有很多易损坏的元器。
在机组安装完成后，其周围仍存在许多施工项目，可能会对机组造成破坏。
这些破坏可能会导致严重的经济损失或工期延误，因此必须加强对机组的防护。
施工时拟采用四周搭设脚手架，机组上方及四周围护木板，将冷机封闭保护，同时指派专人看护。
9）安装注意事项冷水机组减振器直接关系到机组减振效果，弹簧减振器的型号、定位尺寸、选配数量等参数的确定必须是经过厂家技术人员的精确核算，并征得设计师确认的。
