中国移动通信网络质量数据业务测试报告
中国移动通信网络质量数据业务测试报告中国移动通信网络质量数据业务测试报告(哈尔滨市)目录一、哈尔滨数据业务评估测试概述 (1)1.1结果汇总 (1)1.2测试指标及定义 (2)1.3测试方法 (5)1.4测试要求 (8)1.5测试设备 (10)1.6测试路线与选点 (11)1.7测试时间 (12)二、数据业务网络测试数据统计 (13)2.1移动GPRS/EDGE评估测试结果 (13)2.1.1 CQT测试结果 (13)2.1.2 DT测试结果 (15)2.1.2.1 C value图 (16)2.1.2.2 LLC ThroughPut DL图 (17)2.1.2.3 RLC ThroughPut DL图 (18)2.1.2.4 DL TimeSlot图 (19)2.2联通CDMA评估测试结果 (19)2.2.1 CQT WAP图铃下载成功率 (20)2.2.2 Kjava测试 (20)2.2.3 MMS测试 (20)2.2.4 SMS测试 (20)一、哈尔滨数据业务评估测试概述1.1 结果汇总注：以上表格内容为剔除网关、设备等因素后的结果。
点评：从上表可以看到移动整体指标比较理想。
与联通C网对比，在WAP 测试中，各项指标均优于联通C网；在MMS测试中，移动彩信各项指标优于联通C网；短信测试指标上，移动发送成功率和发送时与联通C网持平；在KJA V A 测试指标上，移动百宝箱下载成功率与联通神奇宝典持平。
1.2测试指标及定义GPRS-CQT指标定义：(1) GPRS附着成功率： GPRS成功Attach次数/总尝试次数×100%。
GPRS附着成功指在手机发出GPRS Attach Request后在15秒钟内收到GPRS attach accept 信令。
(用测试终端及测试软件)。
(2) 平均附着时间：各次attach成功的时间相加/成功attach的次数。
(用测试终端及测试软件)。
attach成功时间定义为手机发出第一个Attach Request后到发出Attach accept的时间。
(3) PDP激活成功率： PDP激活成功次数/总尝试次数×100%。
PDP激活成功指在手机发出Activate PDP Context Request后在15秒钟内收到Activate PDP Context accept信令(用测试终端及测试软件)。
(4) PDP平均激活时间：各次PDP激活成功的时间相加/PDP激活成功次数。
(用测试终端及测试软件)。
PDP激活成功时间的定义为手机发出第一个Activate PDP Context Request后到收到Activate PDP Context Accept的时间。
注：使用APN为CMWAP激活。
(5) WAP首页显示成功率: WAP首页显示成功次数/尝试WAP登陆次数×100%(用测试终端及测试软件)。
【注意】WAP首页显示成功指手机发起WAP网站访问申请后，网站首页面的文本信息在60秒内完全正确显示(超过60秒，定义为失败)。
(6) WAP平均首页显示时间：各次WAP首页成功显示的时间相加/ WAP首页显示成功次数(用测试终端及测试软件)。
(7) WAP页面刷新成功率: WAP页面刷新成功次数/尝试页面刷新次数×100%(用测试终端及测试软件)。
WAP页面刷新成功指被选择浏览的页面在60秒内文本信息完整正确的显示。
(8) WAP页面刷新时长: 各次WAP页面刷新成功的时间相加/WAP页面成功刷新次数(用测试终端及测试软件)。
(9) WAP下载成功率：WAP铃声、图片成功下载次数/尝试铃声、图片下载次数×100%(用测试终端及测试软件)。
成功下载为可以在终端上进行播放，否则为下载不成功。
每个测试点进行10次测试，其中铃声5次、图片5次。
(10) WAP下载速率：实际成功下载数据量(Byte)/实际成功下载时间(秒) (用测试终端及测试软件)。
成功下载为可以在终端上进行播放，否则为下载不成功。
(11) ping成功率：ping成功的次数/ping尝试次数×100%。
(12) ping平均时延：各次ping成功的时间相加/ping成功的次数。
(13) FTP应用层下载速率：实际下载数据量(Byte)/实际下载时间(秒)。
(14) 应用层上载速率：实际上载数据量(Byte)/实际上载时间(秒)。
(15) 应用层下载速率：实际下载数据量(Byte)/实际下载时间(秒)。
GPRS-DT指标定义：(1) WAP网站登陆成功率: WAP网站登陆成功次数/尝试WAP登陆次数×100%(用测试终端及测试软件)。
【注意】WAP网站登陆成功指手机发起WAP网站访问申请后，网站首页面的文本信息在60秒内完全正确显示。
(2) WAP平均首页显示时间：各次WAP首页显示成功的时间相加/ WAP首页显示成功次数(用测试终端及测试软件)。
【注意】首页显示时间为发起WAP网站申请至文本内容完全正确显示为止的时间。
(3) WAP页面刷新成功率: WAP页面刷新成功次数/尝试页面刷新次数×100%(用测试终端及测试软件)。
【注意】WAP页面刷新成功指被选择浏览的页面在60秒内文本内容被完整正确的显示。
(4) WAP页面刷新时长: 各次WAP页面刷新成功的时间相加/WAP页面成功刷新次数(用测试终端及测试软件)。
(5) WAP下载成功率：WAP铃声、图片成功下载次数/尝试铃声、图片下载次数×100%(用测试终端及测试软件)。
成功下载为可以在终端上进行播放，否则为下载不成功。
(6) WAP下载速率：实际成功下载数据量(Byte)/实际成功下载时间(秒) (用测试终端及测试软件)。
成功下载为可以在终端上进行播放，否则为下载不成功。
(7) 平均RAU间隔时间：总RAU次数/总测试时间 (s)。
(8) 平均RAU间隔距离: 总RAU次数/总测试距离(Km)。
(9) 平均小区重选间隔时间：总小区重选次数/总测试时间 (s)。
(10) 平均小区重选间隔距离：总小区重选次数/总测试距离(Km)。
(11) 覆盖率: GPRS覆盖公里数/总测试距离(Km)×100%。
满足以下条件之一判别为GPRS无覆盖里程：服务小区电平低于-94dbm且最强的邻小区电平低于-90dbm，并持续5秒钟以上的路段。
手机的TBF处于关闭状态且超过90秒钟以上没有接收到System Info13的路段。
(12) 掉线率：掉线次数/总FTP下载尝试次数×100%(用测试终端及测试软件)。
满足以下条件之一判别为掉线：网络原因造成连接断开，以下行信令PDP deactivate request或RAU reject 作为判断依据。
测试过程中超过3分钟FTP没有任何数据传输，且尝试ping后数据链路仍不可使用。
此时应断开拨号连接并重新拨号来恢复测试。
每次掉线后重建拨号连接，并且应重新开始一次FTP下载过程。
如果发生掉线是由于覆盖原因造成，掉线将不再重复计算。
(13) FTP下载速率：FTP总下载数据量/总FTP下载时间(秒) (用测试终端及测试软件)。
彩信指标定义：彩信发送成功率：用户成功发送彩信条数/用户尝试发送彩信总条数×100%(用测试终端及测试软件)。
彩信提取成功率：用户成功接收彩信条数/用户尝试提取彩信条数×100%(用测试终端及测试软件)。
PUSH下发成功率：10分钟内成功收到的PUSH消息数/成功发送的彩信数×100%(用测试终端及测试软件)。
PUSH时延：成功下发PUSH消息时间总和/成功下发的PUSH条数，时延指向被叫彩信手机发送彩信成功到被叫彩信手机接收到PUSH消息之间的时间，(用测试终端及测试软件)。
彩信端到端成功率：用户成功接收彩信条数/用户尝试发送彩信条数×100%(用测试终端及测试软件)。
百宝箱指标定义：下载成功率：下载成功次数/下载测试总次数×100%(用测试终端及测试软件)。
在线应用接入成功率：在线应用接入成功次数/接入测试总次数×100%。
短信指标定义：发送成功率：短信成功接收总次数/测试总次数×100%(用测试终端及测试软件)。
发送平均时长：短信成功接收总时长/短信成功接收总次数(用测试终端及测试软件)。
CDMA对比测试指标定义：彩E发送成功率：用户成功发送彩E条数/用户尝试发送彩E总条数×100%彩E提取成功率：用户成功接收彩E条数/用户尝试提取彩E条数×100%彩E端到端成功率：用户成功接收彩E条数/用户尝试发送彩E条数×100%神奇宝典下载成功率：下载成功次数/下载测试总次数×100%互动视界WAP首页显示成功率: WAP首页显示成功次数/尝试WAP登陆次数×100%。
【注意】WAP首页显示成功指手机发起WAP网站访问申请后，网站首页面的文本信息在60秒内完全正确显示(超过60秒，定义为失败)。
互动视界WAP平均首页显示时间：各次WAP首页成功显示的时间相加/ WAP首页显示成功次数。
WAP页面刷新成功率: WAP页面刷新成功次数/尝试页面刷新次数×100%。
WAP页面刷新成功指被选择浏览的页面在60秒内文本信息完整正确的显示。
WAP页面刷新时长: 各次WAP页面刷新成功的时间相加/WAP页面成功刷新次数。
短信发送成功率：短信成功接收总次数/测试总次数×100%；短信发送平均时长：短信成功接收总时长/短信成功接收总次数。
1.3测试方法GPRS/EDGE CQT测试方法：1、测试使用CDS4.0版本软件,测试用终端为SAGEM OT490/498双频测试手机，且要求K或以上版本，手机速率统一设置为115200bps，其中时隙的设置统一为“3+1”模式。
2、GPRS/EDGE网络登陆测试。
3、WAP网站登陆测试，注意每次需清除缓存区。
4、页面更新测试，方法为任意选择十个内容页面进行访问。
5、WAP铃声、图片下载测试，每个铃声和图片的大小应在25-35K Byte之间。
6、ping测试，选定移动公司指定服务器，设定ping 目标测试IP地址，ping 的包长为500byte，Ping包发送间隔为8秒钟。
7、FTP下载测试，选定FTP专用测试服务器，下载500K Byte文件。
8、WEB方式邮件上、下载测试，选用指定梦网信箱上载100K Byte邮件一次，下载500K Byte邮件一次。
GPRS/EDGE DT测试方法：1、测试使用CDS4.0版本软件,测试用终端为SAGEM OT490/498双频测试手机，且要求K或以上版本，手机速率统一设置为115200bps，其中时隙的设置统一为“3+1”模式。

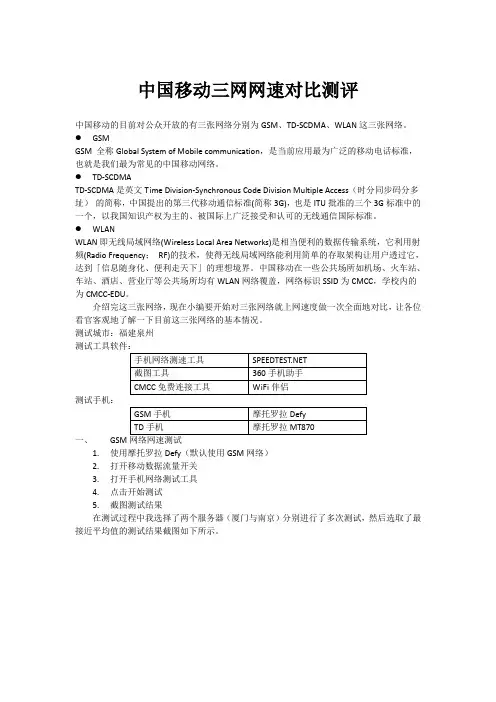

中国移动三网网速对比评测
中国移动三网网速对比测评中国移动的目前对公众开放的有三张网络分别为GSM、TD-SCDMA、WLAN这三张网络。
●GSMGSM 全称Global System of Mobile communication，是当前应用最为广泛的移动电话标准，也就是我们最为常见的中国移动网络。
●TD-SCDMATD-SCDMA是英文Time Division-Synchronous Code Division Multiple Access（时分同步码分多址）的简称，中国提出的第三代移动通信标准(简称3G)，也是ITU批准的三个3G标准中的一个，以我国知识产权为主的、被国际上广泛接受和认可的无线通信国际标准。
●WLANWLAN即无线局域网络(Wireless Local Area Networks)是相当便利的数据传输系统，它利用射频(Radio Frequency；RF)的技术，使得无线局域网络能利用简单的存取架构让用户透过它，达到「信息随身化、便利走天下」的理想境界。
中国移动在一些公共场所如机场、火车站、车站、酒店、营业厅等公共场所均有WLAN网络覆盖，网络标识SSID为CMCC，学校内的为CMCC-EDU。
介绍完这三张网络，现在小编要开始对三张网络就上网速度做一次全面地对比，让各位看官客观地了解一下目前这三张网络的基本情况。
测试城市：福建泉州测试工具软件：测试手机：一、GSM1.使用摩托罗拉Defy（默认使用GSM网络）2.打开移动数据流量开关3.打开手机网络测试工具4.点击开始测试5.截图测试结果在测试过程中我选择了两个服务器（厦门与南京）分别进行了多次测试，然后选取了最接近平均值的测试结果截图如下所示。
二、 TD-SCDMA 网络网速测试1. 使用摩托罗拉MT870（锁定TD 网络）2. 打开移动数据流量开关3. 打开手机网络测试工具4. 点击开始测试5. 截图测试结果在测试过程中我选择了两个服务器（厦门与南京）分别进行了多次测试，然后选取了最接近平均值的测试结果截图如下所示。

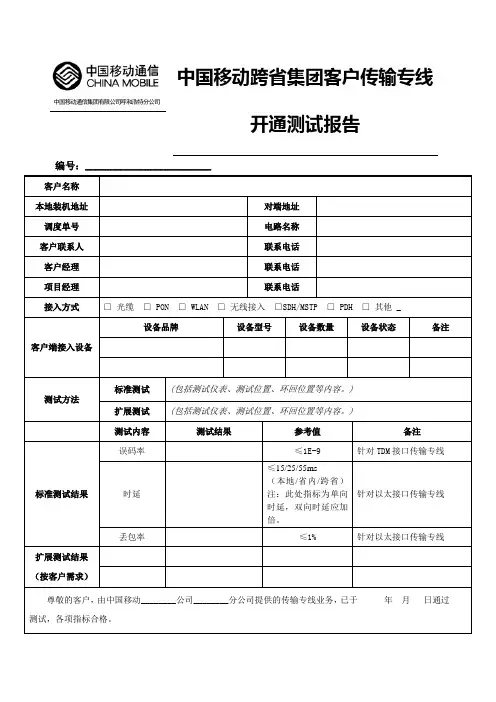

中国移动跨省集团客户传输专线开通测试报告
中国移动跨省集团客户传输专线开通测试报告
编号：_________________________
客户名称
本地装机地址
对端地址
调度单号
电路名称
客户联系人
联系电话
客户经接入方式
□光缆□PON□WLAN□无线接入□SDH/MSTP□PDH□其他_
客户端接入设备
设备品牌
设备型号
设备数量
设备状态
备注
测试方法
标准测试
(包括测试仪表、测试位置、环回位置等内容。)
扩展测试
(包括测试仪表、测试位置、环回位置等内容。)
测试内容
测试结果
参考值
备注
标准测试结果
误码率
≤1E-9
针对TDM接口传输专线
时延
≤15/25/55ms
（本地/省内/跨省）注：此处指标为单向时延，双向时延应加倍。
针对以太接口传输专线
丢包率
≤1%
针对以太接口传输专线
扩展测试结果
（按客户需求）
尊敬的客户，由中国移动________公司________分公司提供的传输专线业务，已于年月日通过测试，各项指标合格。
使用情况
说明
□已使用□用户未接设备，电路已暂关□等待其他电路联调
□用户暂不使用，电路已暂关□其他原因未使用：
三方签字
签字时间：
外场测试总结报告(初稿)
• 非连续组网 • 连续组网 • 与其他运营商共存
802.11n关键技术
PHY层提升
关键技术 更多子载频 更高编码速率 短GI
改进之处
802.11a/g使用一个OFDM符号中的48个数据 子载频，而802.11n则使用了52个
802.11a/g使用码率为3/4的FEC编码，而 802.11n采用码率为5/6的FEC编码
差
g:n=7:3 2.1 1.29 10.3 6.09 4.47 2.46 2.55 1.3 0.57 0.28 g:n=3:7 8.44 1.82 6.69 2.27 4.37 2.38 5.33 0.94 0.57 0.35
距 • 四种模式下，近、中点n用户速率为g用户2~3倍，远点 小 n用户速率为g用户1~2倍。
2倍
个增加到108个，略多于倍数值。
吞吐量提升
从54Mbps提升到 58.5Mbps
从58.5Mbps提高到 65Mbps
从65Mbps提高到 72.2Mbps
双流传输时使系统峰值 吞吐量提高至 144.4Mbps
单流40M带宽可提供 150Mbps的吞吐量，如 结合双流MIMO，可实 现300Mbps的吞吐量
g、n渗透率不同时全下行各用户吞吐量
15 10
5 0
1 2 3 4 5 6 7 8 9 10
中兴、 弘浩明传
纯g模式 纯n模式 g:n=7:3 g:n=3:7
吞吐量（Mbps）
吞吐量（mbps）
傲天、三元达、
中兴、弘浩
g、n渗透率不同时全上行各用户吞吐量
8
6
4
2
0 1 2 3 4 5 6 7 8 9 10 纯g模式 2.81 3.68 2.75 2.31 2.13 1.52 1.8 0.13 0.23 0.07 纯n模式 2.81 4.79 4.98 6.26 0.36 1.13 1.59 1.34 0.34 1.08 g:n=7:3 2.03 4.18 4.58 2.9 4.71 1.71 1.69 0.38 2.1 0.13 g:n=3:7 5.69 2.72 3.64 1.69 3.29 1.23 2.17 0.44 0.66 0.32
手机终端使用中国移动WLAN网络相关测试及分析报告(湖南)
抓包笔记本一台
IBM笔记本x60，XP系统
普通电脑： Omnipeek；版本:6.0.2 Wireshark、版本：1.4
无线抓包网卡一块
TL-WN910N
硬件
软件
IPAD:
FTP On The Go版本2.2.2
摩托罗拉
虹信 阿德利亚
大唐电信
兼容性 测试
三元达
京信 弘浩明传 国人
5
6 7
测试结果：
终端portal认证测试 终端下载速率测试 FTP下载速率 （手机睡眠 状态中下载 文件） 142.61KB/S
终端关联测试
portal上线认证 测试
portal正常下 线测试
FTP下载速率( portal自动下线 手机正常下载 测试 文件） 正常（15分钟内 自动下线） 147.60KB/S
流程正常 开始异常
(3)自动搜索→连接CMCC (4)在关联CMCC后，（在用 户还未打开浏览器之前）， iPad自动弹出的移动PORTAL 窗口, 自动弹出网站证书， 点击“接受”，点击“取 消”会将断开连接，无法上 网。。
(2)打开网络→wifi开关
(1)进入“设置”
(5)点“接收”后自动弹出 Portal页面(还未打开浏览 器),输入用户名/密码后认 证通过，该认证页面完全消 失。
手机终端发展迅猛
手机终端特别是智能手机发展迅猛，高处理速度、大屏幕显示成为主 流，各种“机皇”不断诞生。苹果和安卓等操作系统手机，WIFI已经成 为标准配置。
最佳的上网利器之一
天然的无线网络使用者 明星级的关注 不断创新的应用 用户群体日益壮大
操作系统：苹果IOS
iPad就是最重要的“明星级”的第三方WLAN终端。
移动及电信IP网络对比测试报告-2009.3
移动及电信 IP 网络对比测试报告
1 摘要
应光宝集团的客户要求，网络维护中心服务支撑室对移动及电信两家运营商的 IP 网络进行了比 较系统的性能测试。
2
移动及电信 IP 网络对比测试报告
本次测试是在假定移动与电信的 IP 网络在可靠性方面均能满足客户需求的前提下，进行网络性 能指标数据采集及分析，所以此处只涉及到两个概念，一个是网络时延，另一个是丢包率。 1. 包传输时延(PTD) ：定义为 IP 包穿过一个基本段或网络段集合所经历的时间，与该包传送 成功与否无关。在本次测试所使用的 PING-PROBE 软件中，PTD 表达成“数据包往返时长” （ROUND TRIP TIME，简称 RTT）。 2. 丢包率(PLR) ：当传送一定量的 IP 包后，丢失的 IP 包数量与所有 IP 包数量的比值。 以上两项指标数据均可通过 PING 测试获取，本次测试使用 PING-PROBE V1.1.3 软件。
7.1 TRACE路由对比 ........................................................................................................11 7.2 其他分析.....................................................................................................................12
网络测试报告
中国移动宁夏分公司红星美凯龙家居生活广场移动GSM&TD室内信号覆盖方案工程名称：红星美凯龙家居生活广场室内覆盖系统建设单位：中国移动宁夏分公司施工单位：三维通信股份有限公司一、工程概述测试项目及定义：1、覆盖率，定义：覆盖率＝测试站点每个“测试位置覆盖率”的算术平均数说明：测试位置覆盖率=（≥-94dBm的采样点）/总采样点×100％采样点数为45秒通话状态和空闲状态样本点数之和，取主被叫测试手机的测试结果。
信号强度连续5秒大于－94dbm的取样点数）如果测试位置空闲状态下信号强度连续5秒<=-94dBm，该测试位置覆盖率为0%2、接通率，定义：接通率＝接通总次数/试呼总次数×100％；说明：试呼次数：以channel request和CM service request同时出现来确定试呼开始。
接通次数：当一次试呼开始后出现了Connect，Connect Acknowledge消息中的任何一条就计数为一次接通。
接通率＝总（Connect或Connect Acknowledge）数/总（channel request和CM service request）数×100％接通率取主叫测试手机的统计结果。
3、掉话率，定义：掉话率＝掉话总次数/接通总次数×100％；说明：接通次数：当一次试呼开始后出现了Connect，Connect Acknowledge消息中的任何一条就计数为一次接通掉话次数：在一次通话中如出现Disconnect或Channel Release 中任意一条，就计为一次呼叫正常释放。
只有当两条消息都未出现而由专用模式转为空闲模式时，才计为一次掉话（如通话时间不足规定时长，出现释放，要求通过层3信令解码判断原因）掉话率取主、被叫手机的统计结果。
掉话率＝（主叫掉话次数+被叫掉话次数）/主叫接通次数×100％如主被叫同时出现掉话，只取主叫掉话次数计算。
基于用户体验的4G端到端业务与网络质量测试工具
基于用户体验的4G端到端业务与网络质量测试工具赵立君;种璟;董鹏;严国娇【摘要】中国移动自主研发了基于用户体验的端到端业务与网络质量评测工具,实现端到端业务质量和性能评测,实现现网真实"用户感知"的可测、可量、可知.基于用户体验的4G端到端业务与网络质量测试工具是面向业务质量和移动互联网网络测试的专业工具,支持Android、iOS操作系统,贴近用户的真实使用场景,实现真正以"用户"为中心的端到端业务质量评测,具备基础通信、网络性能、用户体验、终端性能等测试能力,能够从用户的角度反映实际业务和网络的运行情况、性能质量.该工具多个版本全面支撑了中国移动全网4G试商用城市验收测试、4G全网常态化端到端服务监测,填补了业内自有用户体验评测工具的空白,受到多方好评.【期刊名称】《电信工程技术与标准化》【年(卷),期】2017(030)010【总页数】5页(P21-25)【关键词】移动4G;端到端;用户体验;业务质量;网络质量【作者】赵立君;种璟;董鹏;严国娇【作者单位】中国移动通信有限公司研究院,北京 100053;中国移动通信有限公司研究院,北京 100053;中国移动通信有限公司研究院,北京 100053;中国移动通信有限公司研究院,北京 100053【正文语种】中文【中图分类】TN929.5在移动通信领域中，运营商通常以网络为中心，向终端用户侧看定义典型业务场景，向内容侧看定义互联网应用，并没有真正意义上思考过真实的用户体验。
究其原因，是因为移动通信业务用户体验定义是业内公认的难题，没有标准，因人而异、因时而异、因地而异，更难于做到对现网真实“用户感知”的可测、可量、可知。
随着4G用户的快速发展，基于用户体验的业务与网络质量评测工作成为运营商的重要工作，运营商成立品质部并将用户体验评测纳入常态化工作。
传统测试方法成本高、样本覆盖率低，无法定位响应慢、速率低、业务中断、脱网等一系列端到端的用户感知问题，不能满足移动互联网用户体验评测需求。
保定TD-SCDMA网络GPS跑偏干扰测试报告
保定TD-SCDMA网络GPS跑偏干扰测试报告董雷【摘要】2009年,随着中国移动TD-SCDMA网络三期工程的竣工,网络优化问题成为网络运行中最为关键的问题.对网络优化中GPS跑偏问题进行描述、测试、分析,这对网络指标的提升具有重要参考价值.【期刊名称】《河北软件职业技术学院学报》【年(卷),期】2010(012)004【总页数】3页(P49-50,66)【关键词】TD-SCDMA;GPS跑偏;测试【作者】董雷【作者单位】中国移动通信集团公司保定分公司,河北,保定,071000【正文语种】中文【中图分类】TN914.520 引言TD-SCDMA（Time Division-Synchronous Code Division Multiple Access）即时分同步的码分多址技术，作为中国提出的第三代移动通信标准（简称3G），自1998年正式向ITU（国际电联）提交以来，已经历十多年的时间，完成了标准的专家组评估、ITU认可并发布、与3GPP（第三代伙伴项目）体系的融合、新技术特性的引入等一系列的国际标准化工作，从而使TD-SCDMA标准成为第一个由中国提出的，以我国知识产权为主、被国际上广泛接受和认可的无线通信国际标准。
这是我国电信史上重要的里程碑。
TD-SCDMA网络优化十分重要，其不同于GSM、WCDMA、CDMA2000系统，需要投入大量的人力和时间，不断发现问题并优化。
TD-SCDMA在工程建设、网络维护、网络优化工作中具有独有的特性，因此，TD-SCDMA健康发展对我国自主知识产权的实际应用，提高我国自主3G知识产权在国际中的竞争地位，为今后3G网络向4G（TD-LTE）发展具有举足轻重的作用。
1 GPS跑偏问题描述TD-SCDMA作为我国自有知识产权的第三代通信标准，其核心技术之一是上行同步，如果上行同步遭到破坏，会造成网内干扰增大，严重时会造成手机无法正常呼叫和掉话等问题。
而造成上行同步失败的最常见原因为：提供同步时钟信号的GPS失步，也称为“GPS跑偏”。
中国移动SP与ISMG间网络测试报告
附件2 SP与ISMG间网络测试报告本测试主要对SP接入能力进行测试，其中包括发送和接收两个方面。
发送信息包括SP向ISMG发送登录连接请求数据包和短信内容数据包；接收信息包括ISMG向SP返回的信息和转发给SP的MO信息。
测试的详尽情况请参照《中国移动SP与梦网网关信令测试规范》。
一、测试内容1、物理连接链路测试测试项目：SP与ISMG建立基本的TCP/IP连接。
测试目的：检查SP是否能与ISMG建立基本的物理链路连接。
测试流程：SP ISMG测试条件：SP发送给ISMG基本的连接请求到端口7890 测试步骤及用例1(建立正确的Telnet端口连接)测试项目：SP向ISMG请求连接登录。
测试目的：检查SP是否能向ISMG发送连接请求，并正确接收ISMG返回的信息。
测试流程：SP → ISMG → SP测试条件：SP发送给ISMG正确的连接请求测试步骤及用例1(发送正确的连接请求信息)测试项目：SP向ISMG请求终止连接。
测试目的：检查SP是否能向ISMG发送终止连接请求，并正确接收ISMG返回的信息。
测试流程：SP → ISMG → SP测试条件：SP已经和ISMG建立连接测试步骤及用例1(发送正确的终止连接信息)4、发送短信内容测试测试项目：SP在ISMG连接登录成功后向ISMG发送短信。
测试目的：检查SP是否能向ISMG发送短信，并正确接收ISMG返回的信息。
测试流程：SP → ISMG→ SP测试条件：SP登录成功，建立了正确的连接。
测试步骤及用例1（SP向网关提交对目标号码计费的短消息）测试步骤及用例3（向网关提交第三方号码计费的短消息）测试步骤及用例4（SP向网关提交对SP计费的短信息]测试步骤及用例5（SP向网关提交SMC）测试步骤及用例6（SP向网关提交封顶的短消息）4、接收短信内容测试测试项目：SP接收ISMG发送的MO信息测试目的：检查SP是否正确接收MO信息并正确解析测试流程：Mobile → ISMG → SP测试条件：ISMG接收到MO信息测试步骤及用例1（SP接收ASSCII编码的上行短消息）二、SP设备配置要求（一）硬件/软件配置：下面所述为软硬件的最低配置：1、 CPU：PIII XEON 900MHZ；2、内存：1GB；3、硬盘：SCSI接口、10000RPM、40GB；4、网卡：10/100M自适应；5、 OS：Windows NT4.0 Enterprise；或者具有相当处理能力的其它型号工作站。
中国移动永康优化测试报告(38400频段)
永康01优化测试报告目录1 测试工具和业务 (3)2 LTE测试指标 (3)2.1 拉网指标 (3)2.2 问题与措施分类 (3)2.3 测试数据截图 (3)3 LTE测试问题点分析 (5)3.1 弱覆盖问题点 (5)3.2 问题点1：永康华溪北路重叠覆盖导致SINR差 (5)3.3 问题点3：永康天晟公寓（D+F）1越区覆盖导致SINR差 (6)3.4 问题点4：永康明珠中学（D+F)1越区覆盖导致SINR差 (7)3.5 问题点5：永康城北路二(D+F)2 SINR差 (8)3.6 问题点6：永康行政中心附近SINR差 (8)3.7 问题点7：永康城南路附近SINR差 (9)1 测试工具和业务7月25日对武义城区进行了一轮VoLTE语音和LTE下载业务测试。
武义城区指定需要测试的道路总里程47km，指定道路完成测试里程54km，测试数据时长4小时5分。
2 LTE测试指标2.1 拉网指标2.2 问题与措施分类2.3 测试数据截图1、RSRP2、SINR3、PDCP Thp DL3 LTE测试问题点分析3.1 弱覆盖问题点本次锁频测试，F频段弱覆盖区域都有D频段宏站或者MRO覆盖3.2 问题点1：永康华溪北路重叠覆盖导致SINR差【经纬度】120.043443，28.900806【问题分析】车辆行驶至该路段，由于永康龙洋湖(D+F)3小区信号受到阻挡，周围又是河面无阻挡，导致信号在问题路段重叠覆盖严重。
造成质差【解决方案】建议现场核实天线阻挡情况，是否可以升高天线平台解决，永康国汇大楼建议新增D频段站点, 永康国汇大楼F1小区建议倾角下压3度3.3 问题点3：永康天晟公寓（D+F）1越区覆盖导致SINR差【经纬度】120.052928，28.890459【问题分析】车辆行驶至该路段，由于永康天晟公寓（D+F）1越区覆盖，导致重叠覆盖严重，质差【解决方案】建议永康天晟公寓（D+F）1小区机械倾角3度调整为6度，核查永康五金城二期北（D+F）2小区的实际倾角方位角和覆盖范围，机械倾角抬高2度，下压永康汽车东站（D+F）1小区倾角，机械倾角3度调整为6度3.4 问题点4：永康明珠中学（D+F)1越区覆盖导致SINR差【经纬度】120.021223，28.910174【问题分析】车辆行驶至该路段，由于永康明珠大厦(D+F)3，永康明珠大厦(D+F)1越区覆盖，导致重叠覆盖严重，质差【解决方案】建议永康明珠中学(D+F)3，永康明珠中学(D+F)1小区机械倾角3度调整为5度3.5 问题点5：永康城北路二(D+F)2 SINR差【经纬度】120.028111，28.911385【问题分析】车辆行驶至该路段，占用永康城北路二(D+F)2小区信号，由于邻区里重叠覆盖严重，与永康东方广场（D+F）2小区模三干扰导致质差【解决方案】建议永康城北路二(D+F)2，永康城北路二(D+F)3小区PCI对换3.6 问题点6：永康行政中心附近SINR差【经纬度】120.03942，28.89055【问题分析】车辆行驶至该路段，占用永康城南别墅(D+F)1小区信号，由于道路靠近江面，导致江对面覆盖过来的小区较多，重叠覆盖严重导致SINR差，目前在问题路段区域已经规划有永康龙川中路MRO1小区【解决方案】建议下压永康城南别墅(D+F)1，机械倾角4度调整为6度，控制覆盖范围，永康行政中心(D+F)3小区机械倾角5度调整为2度，加强道路覆盖3.7 问题点7：永康城南路附近SINR差【经纬度】120.01981，28.88829【问题分析】车辆行驶至该路段，占用永康城南路（D+F)3小区信号，由于F频段弱覆盖导致质差，从周围站点来看，永康城南路（D+F)3站点较矮，调整余地不大，永康高圳房地产（D+F）2站点较高，建议调整该小区加强道路连续覆盖【解决方案】建议永康高圳房地产（D+F）2小区机械倾角5度调整为3度3.8 问题点8：永康南溪(D+F)1附近SINR差【经纬度】120.028191，28.893246【问题分析】车辆行驶至该路段，占用永康南溪(D+F)1小区信号，由于重叠覆盖严重，与永康建设大楼（D+F)1模三干扰严重，导致质差【解决方案】建议永康建设大楼（D+F)1，永康建设大楼（D+F) 2小区PCI对换3.9 问题点9：永康西津新村(D+F)2附近SINR差【经纬度】120.020518，28.893502【问题分析】车辆行驶至该路段，占用永康西津新村(D+F)2小区信号，由于重叠覆盖严重，与永康江南商城(D+F)1，永康华丰路(D+F)1模三干扰严重，导致质差【解决方案】建议永康西津新村(D+F)2，永康西津新村(D+F)3小区PCI对换3.10 问题点10：永康国汇大楼附近SINR差【经纬度】120.046417，28.898651【问题分析】车辆行驶至该路段，占用永康国汇大楼F2小区信号，由于重叠覆盖严重，周围F站点密集，导频污染严重，导致质差，从邻区电平来看，由于问题路段站点密集，各个邻区电平都较好，天馈调整余地小【解决方案】建议永康国汇大楼新增D频段小区3.11 问题点11：金城路和溪心路路口附近SINR差【经纬度】120.053925，28.886936【问题分析】车辆行驶至该路段，占用永康金城路（D+F）3小区信号，由于重叠覆盖严重，周围F 站点电平值都在-96dbm左右，导致重叠覆盖严重，质差。
