光网络智能控制器简要说明

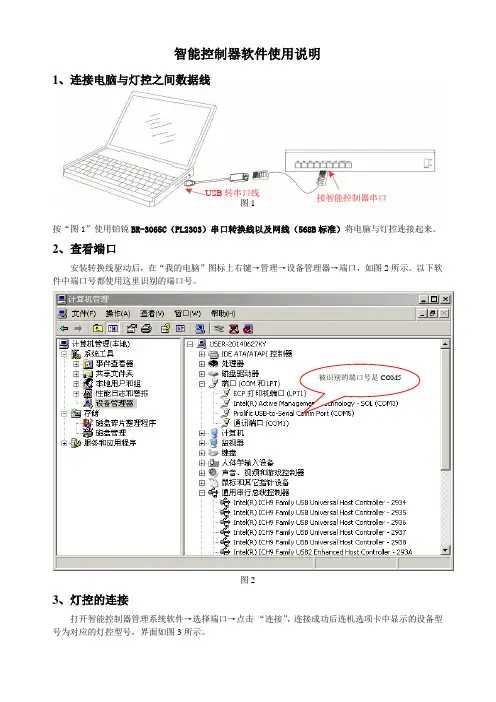

智能控制器软件使用说明书
5.1.3灯光模式复制
此选项可以将一个场景的灯光参数完全复制到当前场景，渐变与声控参数不能复制，如图10所示可将左边组复制到当前组。
2)红外码：在此可对红外码进行学习，有两种学习方式：
直接输入红外码值，点“写入”按钮进行写入。
点“学习”按钮，再用遥控器对准智能控制器显示屏的位置进行学习，学习成功后点“退出学习”按钮退出学习状态。
3)串口墙板1：在此可对墙板与组号进行学习关联，有两种学习方式：
直接输入墙板码值，点“写入”按钮进行写入；
制热模式时当室温度大于设定温度时，电子阀自动，并把空调置为空档，当室温下降到小于设定温度时电子阀再次打开，并自动调到设定风速档位。
送风模式时不对温度与电子阀进行关联控制，设定温度与当前温度均无效，空调随设定的档位持续工作。
制冷、制热模式必须正确设定，否则会导致空调工作不正常，若使用不带温度控制的墙板时，需设置为送风模式，否则可能会导致空调不工作。
5.1.2全局控制
全局控制所有参数设定界面如图8所示
图8
1)全局亮度：在此设置当前场景模式的默认全局亮度，默认亮度对该场景模式所有灯有效，每一路可调灯的亮度是由默认亮度与该路灯单独控制的亮度决定。选项如图9所示。
图9
2)开关模式：有两种模式可供选择：固定模式和开关模式。固定模式：按墙板上对应按键时，受控的各路灯打开，再次按下时保持不变；开关模式：按墙板上对应按键时，受控的各路灯打开，再次按下时受控的各路灯关闭。
2)全局控制
智能照明控制系统功能描述
智能照明控制系统功能描述随着科技的不断发展，人们的生活水平得到了大幅提升，智能家居系统也逐渐进入家庭生活中。
其中，智能照明控制系统作为智能家居系统中的一种重要组成部分，其功能也越来越受到人们的关注。
本文将对智能照明控制系统的功能进行详细描述。
1. 人体感应功能智能照明控制系统内置人体感应器，通过对人体的红外线感应来实现自动开关灯的功能。
当系统检测到有人经过时，灯光会自动亮起，当人离开后一段时间，灯光会自动熄灭。
这种功能可以大大节省能源，并且方便了人们的生活。
2. 色彩调节功能在智能照明控制系统中，用户可以通过APP或遥控器来实现对灯光色彩的调节。
例如，可以根据不同的场景来选择不同的灯光色彩，如白天可以选择较为明亮的灯光，夜晚可以选择柔和的灯光。
这种功能可以让人们更好地适应不同的环境。
3. 定时开关功能智能照明控制系统还具有定时开关功能。
用户可以根据自己的需要，在系统中设置定时开关时间，例如晚上11点自动关闭灯光，早上7点自动开启灯光。
这种功能可以使人们养成良好的生活习惯，同时也可以大大节省能源。
4. 联动控制功能智能照明控制系统还具有联动控制功能。
例如，在智能家居系统中，当用户进入房间时，系统可以自动开启灯光，并且打开音乐播放器。
这种功能可以使人们在进入房间时更加舒适，同时也可以提高生活品质。
5. 灯光亮度调节功能在智能照明控制系统中，用户可以通过APP或遥控器来实现对灯光亮度的调节。
例如，可以根据不同的需要来选择不同的亮度，如学习时可以选择较为明亮的灯光，而休息时可以选择柔和的灯光。
这种功能可以让人们更好地适应不同的环境。
6. 情景模式功能智能照明控制系统还具有情景模式功能。
用户可以根据自己的需要，在系统中设置不同的情景模式，如晚上看电影模式、晚上休息模式等。
在不同的情景模式下，系统可以自动调节灯光的颜色、亮度等参数，以适应不同的需要。
智能照明控制系统作为智能家居系统的重要组成部分，具有多种功能，可以使人们的生活更加便利、舒适、节能。
智能灯光控制系统基本原理及操作说明111
智能灯光控制系统基本原理及操作说明书编制单位：广东省集美设计工程有限公司编制日期：2016年12月智能灯光控制系统基本原理及操作说明书1．智能灯光控制系统基本原理：智能灯光控制系统由电源模块、总线交换机、开关模块、逻辑控制模块、液晶触摸屏等设备组成。
1．1电源模块安装在配电箱内，为系统设备提供电源。
1．2总线交换机安装在配电箱内，为系统与外网连接用，可通过总线交换机RJ45接口与局域网、因特网连接，连上电脑可对灯光系统进行编程。
总线交换机IP：192.168.10.2501．3开关模块安装在配电箱内，执行控制模块发出的指令，进行开关灯操作。
平时不需要人工操作。
1．4逻辑控制模块安装在配电箱内，可进行多种逻辑关系编程，将编程指令发送至开关模块进行开关灯操作。
例如开馆与闭馆场景的定时编程指令。
平时不需要人工操作。
1．5液晶触摸屏安装在展厅门口边上，可编辑多种场景的开关灯指令，并将编程指令发送至开关模块，供人工手动开关灯操作。
2．触摸屏使用说明2.1出现以下页面时点击触摸屏，则会出现输入密码的页面。
2.2输入正确的密码输入错误点击返回重新输入2.3进入到如下页面。
2.3.1 LIGHT1开馆场景控制,点击LIGHT1开馆场景开灯，再次点击关灯。
图标显示黄颜色为开灯，白颜色为关灯。
2.3.2 LIGHT2闭馆场景控制,点击LIGHT2闭馆场景开灯，再次点击关灯。
图标显示黄颜色为开灯，白颜色为关灯。
2.3.3 SETUP系统设置,系统设置非技术人员不要点击进入修改参数。
a 点击SETUP进入系统设置页面①基本设置为设备ID参数，不可以修改。
②亮度设置为液晶屏的显示亮度设置。
③语言为液晶屏菜单语言设置。
④密码设置，可以自由设置登陆密码，步骤如下：点击进入页面a 桌面页，为需设置密码的页面，不同页面可设置不同密码。
b 密码栏打√为使用密码登录，打×为不需要密码登录。
c 输入旧密码XXXX 点击ENd 输入新密码XXXX 点击ENe 设置密码成功，点击返回上一层，点击返回主菜单。

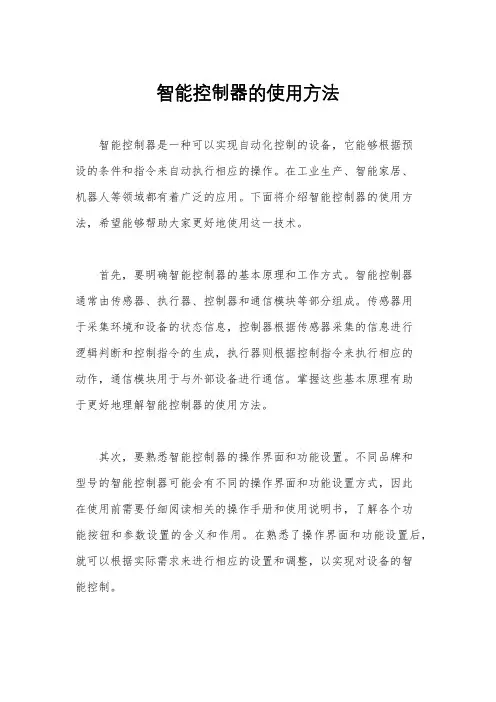

智能控制器的使用方法
智能控制器的使用方法智能控制器是一种可以实现自动化控制的设备，它能够根据预设的条件和指令来自动执行相应的操作。
在工业生产、智能家居、机器人等领域都有着广泛的应用。
下面将介绍智能控制器的使用方法，希望能够帮助大家更好地使用这一技术。
首先，要明确智能控制器的基本原理和工作方式。
智能控制器通常由传感器、执行器、控制器和通信模块等部分组成。
传感器用于采集环境和设备的状态信息，控制器根据传感器采集的信息进行逻辑判断和控制指令的生成，执行器则根据控制指令来执行相应的动作，通信模块用于与外部设备进行通信。
掌握这些基本原理有助于更好地理解智能控制器的使用方法。
其次，要熟悉智能控制器的操作界面和功能设置。
不同品牌和型号的智能控制器可能会有不同的操作界面和功能设置方式，因此在使用前需要仔细阅读相关的操作手册和使用说明书，了解各个功能按钮和参数设置的含义和作用。
在熟悉了操作界面和功能设置后，就可以根据实际需求来进行相应的设置和调整，以实现对设备的智能控制。
再者，要合理规划智能控制器的布置和连接。
智能控制器通常需要与各种传感器、执行器和外部设备进行连接，因此在布置时需要考虑设备之间的连接方式和距离，以及布线和接线的安全性和可靠性。
同时，还需要注意设备的供电和接地等问题，确保智能控制器能够正常工作。
最后，要进行实际操作和调试。
在完成上述准备工作后，就可以进行实际的操作和调试了。
首先需要对各个传感器和执行器进行检查和调试，确保其能够正常工作；然后根据实际需求对智能控制器进行参数设置和功能调整，最后进行整体的联调和测试，确保智能控制器能够按照预期的方式进行自动控制。
总的来说，要想更好地使用智能控制器，首先要了解其基本原理和工作方式，然后熟悉操作界面和功能设置，合理规划布置和连接，最后进行实际操作和调试。
希望这些使用方法能够对大家有所帮助，让智能控制器发挥出更大的作用。
网络控制器使用说明书
网络控制器使用说明书文件版本：V0.04功能特点●采用高性能工业级32位处理器；●支持继电器输出、开关量输入、模拟量输入（4~20mA）；●开关量输入支持干接点通断开端量信号采集和湿节点高低电平信号采集；●支持以太网、2G、4G、Cat-1等多种通信方式（同时支持一种）；●支持socket连接远程服务器，支持TCP Client；●具有1路RS485接口，可支持标准modbus RTU通讯协议；●RS485接口进行光耦隔离，保证设备可靠性；●通信波特率：2400,4800,9600,19200,38400（可以通过软件修改，默认9600）；●可以设置1-254个设备地址，默认地址为201；●可通过云端或本地RS485接口进行配置；●支持小程序扫码控制，操作简单；●可通过RS485接口采集传感器数据并主动上报，最多支持24路传感器接入；●支持最多8路本地逻辑控制；●支持连接服务器地址配置；●支持本地逻辑控制功能，本机资源可进行联动控制；●采用工业级接线端子，适合现场应用；●多个指示灯显示工作状态；●宽电压DC7~36V输入●电源具有良好的过流、过压、防反接保护等功能。
目录网络控制器使用说明书 (1)功能特点 (1)一、快速入门 (3)1.1测试设备准备 (3)1.2简单使用 (3)二、产品概述 (4)2.1产品简介 (4)2.2设备基本参数 (4)2.3硬件描述 (7)2.3.1接口描述 (7)2.3.2尺寸描述 (8)三、接线说明 (9)3.1继电器输出（DO）接线 (9)3.1.1交流接线 (9)3.1.2直流接线 (10)3.2开关量输入（DI）接线 (11)3.3模拟量输入（AI，4~20mA）接线 (12)3.4RS485接口接线 (13)四、寄存器列表 (14)4.1参数寄存器列表 (14)4.1.1采集传感器数据存储规则说明 (16)4.1.2设备各种时间间隔参数说明 (16)4.1.3本地逻辑模式说明 (17)4.2状态寄存器列表 (17)4.2.1关于状态寄存器使用说明 (18)4.2.2关于主动上报协议说明 (18)软件配置说明 (19)5.1上位机软件配置说明 (19)5.2服务器配置说明 (21)5.2.1ZZ-IO222-2G服务器配置说明 (21)5.2.2ZZ-IO222-4G服务器配置说明 (21)5.2.3ZZ-IO222-J45服务器配置说明 (21)五、云端平台使用说明 (22)6.1小智物联云使用说明 (22)6.2沃田智联平台使用说明 (22)七、质保售后 (22)八、免责声明 (22)一、快速入门本章是针对ZZ-IO222网络控制器系列产品的快速入门介绍，建议用户系统的阅读本章并按照指示操作一遍，将会对模块产品有一个系统的认识，用户也可以根据需要选择你感兴趣的章节阅读。
智能控制器使用手册

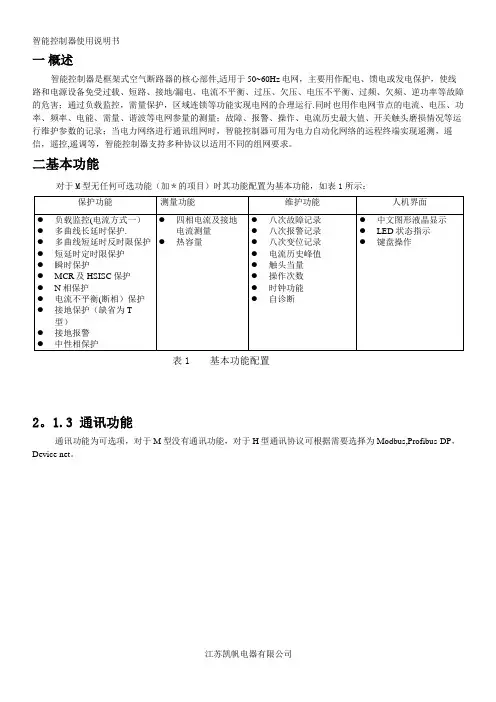

一概述智能控制器是框架式空气断路器的核心部件,适用于50~60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害；通过负载监控，需量保护，区域连锁等功能实现电网的合理运行.同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量；故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录；当电力网络进行通讯组网时，智能控制器可用为电力自动化网络的远程终端实现遥测，遥信，遥控,遥调等，智能控制器支持多种协议以适用不同的组网要求。
二基本功能对于M型无任何可选功能（加＊的项目）时其功能配置为基本功能，如表1所示：表1 基本功能配置2。
1.3 通讯功能通讯功能为可选项，对于M型没有通讯功能，对于H型通讯协议可根据需要选择为Modbus,Profibus-DP，Device net。
2。
1.4增选功能选择增选功能为可选项，M型,H型都可以选择增选功能配置，不同增选功能代号与增选功能内容如表2所示.表2 增选功能配置表2。
1。
5 区域连锁及信号单元的选择“区域连锁及信号单元”为可选项,M型、H型都可以选择信号单元的功能配置，当信号单元选择为S2,S3时,控制器具备区域连锁功能.2.2 技术性能2。
2.1 适用环境工作温度：－10℃～＋70℃（24h•内平均值不超过+35℃)储存温度:－25℃～＋85℃安装地点最湿月的月平均最大相对湿度不超过90%，同时该月的月平均最低温度不超过+25℃，允许由于温度变化产生在产品表面的凝露.污染等级：3级。
（在和断路器装配在一起的情况下)安装类别：Ⅲ。
（在和断路器装配在一起的情况下）2.2.2工作电源由辅助电源和电源互感器同时供电,保证负载很小和短路情况下控制都可以可靠工作。
控制器的供电方式有下面3种方式:a。
电源CT供电额定电流大于等于400A时，一次电流单相不低于0.4In，三相不低于0。
智能控制器简介演示
智能控制器主要具备数据采集、 数据处理、控制算法实现、设备 控制等功能，同时还能实现故障 诊断、优化控制等高级功能。
智能控制器的应用领域
01
02
03
04
工业制造
智能控制器在工业制造领域应 用广泛，如生产线自动化、工
艺过程控制等。
能源电力
智能控制器在能源电力行业应 用较多，如风力发电、太阳能 发电等新能源设备的控制。
交通运输
智能控制器在交通运输领域的 应用包括地铁、轻轨等城市轨
道交通的自动化运营。
医疗设备
智能控制器也被广泛应用于医 疗设备领域，如医疗影像设备
的控制等。
智能控制器的发展趋势
高效性
安全性
智能控制器未来的发展趋势将更加注重控 制的高效性，以提高生产效率和质量。
随着工业自动化的发展，智能控制器的安 全性问题也日益突出，未来将更加注重安 全技术的研发和应用。
智能控制器的未来
05
发展
AI技术在智能控制器中的应用
总结词
AI技术为智能控制器提供了更高效、更 智能的控制算法，提高了控制精度和效 率。
VS
详细描述
AI技术，如深度学习、神经网络等，已经 被广泛应用于智能控制器的设计中。这些 技术能够根据历史数据和学习算法，自动 调整控制参数，提高控制精度和效率。同 时，AI技术还可以对大量数据进行处理和 分析，提供更全面的控制策略和优化方案 。
智能控制器简介演示
汇报人： 2023-11-22
contents
目录
• 智能控制器概述 • 智能控制器的系统组成 • 智能控制器的技术实现 • 智能控制器的应用案例 • 智能控制器的未来发展 • 相关产品介绍与演示
智能控制器概述
智能控制器的说明书
智能控制器的说明书引言本说明书为智能控制器的用户提供了关于该控制器的使用、设置和维护方面的信息。
请仔细阅读本说明书，以便正确地使用该控制器。
产品概述智能控制器是一种高端、多功能的设备，可用于控制和监测各种设备。
该控制器采用最先进的技术，可在几秒钟内完成大量的计算和决策，并以每秒数次的速度执行相关操作。
同时，该控制器具有人性化的用户界面和易于操作的功能。
特点与功能智能控制器具有以下特点和功能：1. 高处理速度：该控制器采用最先进的处理器和计算技术，可以在几秒钟内完成大量的计算和决策。
2. 高可靠性：该控制器采用先进的技术和材料，具有较高的耐用性和可靠性。
3. 易于使用：该控制器具有人性化的用户界面和易于操作的功能。
4. 多功能性：该控制器具有多种功能，可用于控制和监测多种设备。
5. 节能环保：该控制器具有节能环保的功能，可帮助用户减少能源消耗和环境污染。
使用指南1. 系统概述：该系统由智能控制器、相关设备和连接线等组成。
用户可根据需要选择适当的设备和连接线，并根据本说明书进行正确设置和连接。
2. 操作方法：用户可通过控制器的人性化用户界面和易于操作的功能，实现对设备的控制和监测。
用户可根据需要设置相关参数和选项，并通过控制器执行相应的操作。
3. 维护和保养：为了保证智能控制器的正常运行和延长其使用寿命，用户应按照本说明书中的要求进行设备的维护和保养。
具体操作方法请参见本说明书的相关章节。
注意事项1. 本产品仅用于控制和监测相关设备，不得用于其他用途。
2. 在使用本产品时，请勿私自改动设备的设置和参数。
3. 为了保证设备的安全运行和使用效果，请按照本说明书的要求进行正确设置和连接，并进行必要的维护和保养。
结论智能控制器是一种高性能、多功能的设备。
凭借其高速处理、高可靠性、易于使用、多功能性和节能环保等优点，该控制器可为用户提供全面的控制和监测服务。
为了保证其正常运行和延长使用寿命，请用户按照本说明书的要求进行正确设置和连接，并进行必要的维护和保养。
