空压机与高压柜安装要求
Atlas Copco 空压机与高压启动柜安装要求
----ZH高压电机系列：
1，必须按照空压机的电机额定功率和供电电压等级配置高压断路器，刀开关，保险丝，电缆，电流/电压互感器，继电保护器等等。
2，高压柜电缆直接接入电机接线盒，电机的高压接地端需要单独接地。
3，空压机低压控制电源需要380Vac（3X4.0平方+PE），接入控制箱的接线端子上。
见表.
4，高压柜为被动控制方，要有控制方式转换开关，本地时是测试位置用来进行模拟测试。
本地不能有启动功能，但可以有停机功能。
远控时是接受空压机控制命令。
5，空压机本机上的MKIV电脑发出控制高压柜的合/分命令信号，它是二个独立的干接点短脉冲信号，触发时保持1-3秒钟。
6，高压柜还要提供给空压机一对综合故障反馈常闭干接点信号，用来判断电机故障停机并记录故障产生的时间，包括过流。
欠压等；另外还要提供一对合闸成功的常开点干接点信号给空压机以判断是否成功合闸。
7，建议高压柜离空压机不能太远，要保证电机端的电压与电机额定值保持在+/-2.5%范围内，25M 以内为好，便于操作。
并要有足够的安全设施保证。
8，高压柜要提供一个4-20MA电机电流信号给ZH离心式空压机，以判断电机的运行负荷大小。
此信号线要屏蔽电缆。
以上供参考！
GA MKIV 空压机和高压柜控制接线要求：
高压单线图。
空气压缩机安装标准
空气压缩机安装标准空气压缩机是工业生产中常用的设备，它的安装标准直接关系到设备的安全运行和使用效果。
下面将介绍空气压缩机安装的标准和注意事项。
首先，选址是空气压缩机安装的第一步。
选址应该考虑到设备的安全、使用方便以及维护保养的方便。
一般来说，空气压缩机应该安装在通风良好、干燥、无腐蚀性气体和尘埃的地方。
同时要考虑到设备的排放和噪音对周围环境的影响，尽量选择远离人员密集区域的地方。
其次，安装地面的准备工作也非常重要。
地面应该平整、坚固，能够承受设备的重量和振动。
地面的准备工作包括清理、找平、加固等，以确保设备的稳定安装和正常运行。
接下来是设备的安装。
在安装过程中，需要根据设备的安装说明书和相关标准进行操作。
安装过程中要注意设备的水平、垂直度，以及各个连接部位的密封性和稳固性。
安装完成后，要进行必要的检查和测试，确保设备安装正确、运行正常。
另外，空气压缩机的电气连接也是安装过程中需要注意的环节。
电气连接应该符合相关标准和规定，保证设备的安全可靠运行。
在进行电气连接时，要注意线路的绝缘、固定和防护，确保设备在运行过程中不会因为电气问题而出现安全隐患。
最后，安装完成后，要对设备进行全面的检查和试运行。
检查包括设备的各个部位和连接处是否牢固可靠，润滑部位是否到位，电气部分是否正常，气路是否畅通等。
试运行则是为了验证设备的运行状态和性能是否符合要求，以及发现和解决可能存在的问题。
总之，空气压缩机的安装是一个综合性的工程，需要考虑到各个方面的因素。
只有严格按照相关标准和规定进行操作，才能确保设备的安全运行和使用效果。
希望以上内容能够对空气压缩机的安装提供一定的帮助。
空压机安装要求
空压机安装要求
一，空压机的安装环境
1.空压机的选址按使用说明书要求，选择合
适的安装地点
1.宽敞明亮干净的地方
2.环境通风良好
3.最好有起吊设备
2.避免安装在下列地点
1.直接室外安装粉尘较多的地方（特别是
打沙设备附近）
2.封闭的环境
二，空压机的安装布局
空压机与其他设备四周要有适当的空间以便日后的检修与维修
三，空压机的管道连接
子管与母管正确的连接方式，尤其是在多台空压机安装在一起时排气管的管径不要小于空
压机的接口直径
四，空压机的通风及其管道的安装
五，空压机供电和电源线的安装
压机供电电源线入口，要安装进线盒，供电电缆进线引入需空有一定弧度
六，空压机供电和电源线的安装
1.电源供电线路上必须有熔断丝或空气开关及隔离开关
2.电源线的线径必须符合说明书规定和国家规定，一般估算：1平方毫
米＝2安培
3.电源线的引入必须牢固可靠，避免电源线有大的应力和被磨破的危险。

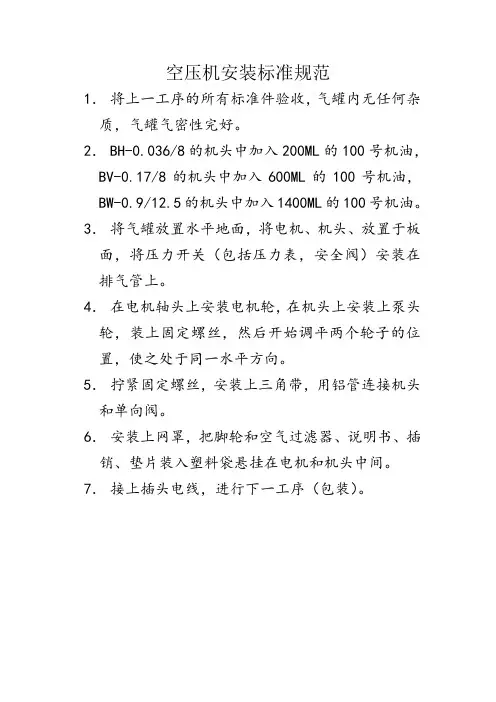

空压机安装标准规范
空压机安装标准规范
1．将上一工序的所有标准件验收，气罐内无任何杂质，气罐气密性完好。
2．BH-0.036/8的机头中加入200ML的100号机油，BV-0.17/8的机头中加入600ML的100号机油，BW-0.9/12.5的机头中加入1400ML的100号机油。
3．将气罐放置水平地面，将电机、机头、放置于板面，将压力开关（包括压力表，安全阀）安装在排气管上。
4．在电机轴头上安装电机轮，在机头上安装上泵头轮，装上固定螺丝，然后开始调平两个轮子的位置，使之处于同一水平方向。
5．拧紧固定螺丝，安装上三角带，用铝管连接机头和单向阀。
6．安装上网罩，把脚轮和空气过滤器、说明书、插销、垫片装入塑料袋悬挂在电机和机头中间。
7．接上插头电线，进行下一工序（包装）。

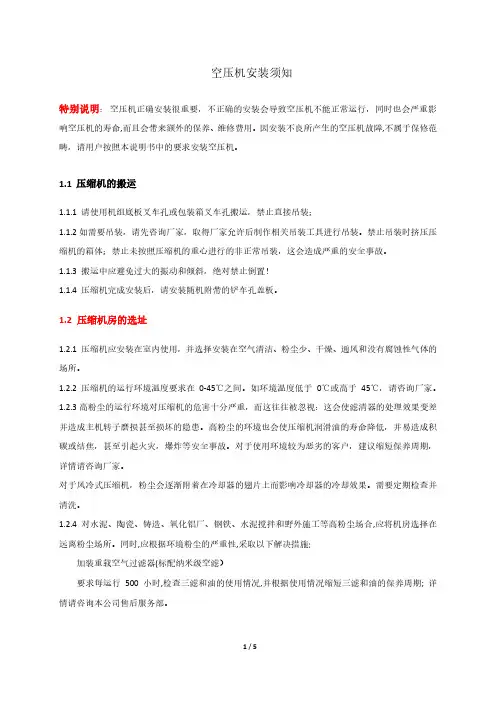

空压机安装须知
空压机安装须知特别说明：空压机正确安装很重要，不正确的安装会导致空压机不能正常运行，同时也会严重影响空压机的寿命,而且会带来额外的保养、维修费用。
因安装不良所产生的空压机故障,不属于保修范畴，请用户按照本说明书中的要求安装空压机。
1.1压缩机的搬运1.1.1 请使用机组底板叉车孔或包装箱叉车孔搬运，禁止直接吊装；1.1.2如需要吊装，请先咨询厂家，取得厂家允许后制作相关吊装工具进行吊装。
禁止吊装时挤压压缩机的箱体；禁止未按照压缩机的重心进行的非正常吊装，这会造成严重的安全事故。
1.1.3 搬运中应避免过大的振动和倾斜，绝对禁止倒置！1.1.4 压缩机完成安装后，请安装随机附带的铲车孔盖板。
1.2 压缩机房的选址1.2.1 压缩机应安装在室内使用，并选择安装在空气清洁、粉尘少、干燥、通风和没有腐蚀性气体的场所。
1.2.2 压缩机的运行环境温度要求在0-45℃之间。
如环境温度低于0℃或高于45℃，请咨询厂家。
1.2.3高粉尘的运行环境对压缩机的危害十分严重，而这往往被忽视：这会使滤清器的处理效果变差并造成主机转子磨损甚至损坏的隐患。
高粉尘的环境也会使压缩机润滑油的寿命降低，并易造成积碳或结焦，甚至引起火灾，爆炸等安全事故。
对于使用环境较为恶劣的客户，建议缩短保养周期，详情请咨询厂家。
对于风冷式压缩机，粉尘会逐渐附着在冷却器的翅片上而影响冷却器的冷却效果。
需要定期检查并清洗。
1.2.4 对水泥、陶瓷、铸造、氧化铝厂、钢铁、水泥搅拌和野外施工等高粉尘场合,应将机房选择在远离粉尘场所。
同时,应根据环境粉尘的严重性,采取以下解决措施加装重载空气过滤器(标配纳米级空滤）要求每运行500 小时,检查三滤和油的使用情况,并根据使用情况缩短三滤和油的保养周期; 详情请咨询本公司售后服务部。
1.3 压缩机房的布局和压缩机的安装1.3.1 压缩机与墙壁还有其他设备之间要保持1.5m 以上的距离，以方便压缩机的检查与维修。
高压柜安装技术标准及验收规范
需要不同时停电检修无遮栏裸导体之间的水
6
平净距
187.5 190 129.5 198 210
7
出线套管至屋外通道地面间净距
400 400
400
400 400
导体截面的选择
高压开关柜的主回路、各单元以及各组件之间连接导体 的截面， 应比额定电流有10%的裕度。 高压开关柜中主回路的最小截面(包括电压互感器、避雷 器的连接导体)，除应满足铭牌规定的额定电流值外，还 应能满足铭牌规定的额定峰值耐受电流、额定短时耐受 电流和额定短路持续时间的要求。 采用限流熔断器的主回路，在熔断器与母线之间的连接 导体，其承受峰值耐受电流、短时耐受电流和短路持续 时间应能满足高压开关柜铭牌额定值的要求； 在限流熔 断器以下的导电回路，可按限制后的短路电流来选择导 体截面。
高压开关柜的型号编制
老 式
新 式
高压开关柜的铭牌
应包括以下内容： a)制造厂名称和商标； b)型号(包括接线方案编号)、名称和出厂序号； c)使用参数(额定电压、额定电流、额定短路开断及 关合电流、额定短时耐受电流、额定短路持续时间 及额定峰值耐受电流)； d)设计等级； e)防护等级； f)出厂日期。
4、 按其电压等线可分为高压配电装置和低压配电装置。
（固定式）高压开 关柜其主要设 备包括断路器、 互感器和避雷 器等及其他设 备都是固定安 装的，如 （GG-1A、 KGN、XGN） 等型开关柜。
空压机安装施工方案
空压机安装施工方案空压机是工业生产中常用的一种设备，用于将空气压缩成高压气体供给生产设备使用。
空压机的安装施工是一个关键的环节，它直接影响到设备的稳定运行和使用寿命。
下面是一个关于空压机安装施工方案的详细介绍。
一、安装前的准备工作在进行空压机安装施工之前，需要进行以下准备工作：1.领取安装图纸和设备说明书，了解设备的安装要求和技术参数。
2.测量设备安装位置的尺寸，确保空压机可以顺利安装，并预留足够的操作和维修空间。
3.检查安装地面的平整度和承重能力，确保能够承受空压机的重量和振动。
4.准备好所需的工具和设备，包括吊装设备、电动工具和焊接设备等。
二、空压机的安装步骤1.进行基础施工：按照设备的安装图纸要求，在安装位置挖掘基坑，确保基坑的尺寸和深度符合要求。
然后将混凝土倒入基坑，待其凝固后，进行表面光洁处理。
2.安装设备：将空压机利用吊装设备从运输车上卸下，然后搬运至指定位置。
根据设备图纸上的标记，将空压机定位于基坑上。
在固定位置的四个角落焊接卡箍，将空压机与地面固定。
确保空压机的水平度和垂直度。
3.连接气路：按照设备图纸和气路管道连接方案的要求，将压缩空气进和出口管道连接到空压机上。
注意管道的选择，应该考虑到压力和流量要求，并确保管道的密封性能。
4.连接电源：根据设备的电气图纸要求，将电源线、电气控制柜与空压机连接起来。
在连接过程中，应注意电源线的绝缘性能和接触紧固度，以确保电气系统的安全性和稳定性。
5.检查测试：安装完成后，对空压机进行全面的功能和性能检查。
包括检查压力控制系统、安全阀、压力表和电器设备等是否正常工作。
6.调试运行：当确认所有安装和连接工作都正常后，可以启动空压机进行试运行。
在试运行过程中，应注意检查设备的温度、振动和噪音等指标，确保设备的正常运行。
三、安全注意事项在进行空压机安装施工的过程中，需要注意以下安全事项：1.严格遵守安全操作规程和技术要求，保证施工过程中的安全。
2.使用合适的个人防护装备，包括安全帽、护目镜、防护手套等。
空气压缩机安装标准
空气压缩机安装标准
1.1.1 基本要求
1.1.1.1 空气压缩机吸气口必须设置过滤装置。
1.1.1.2 空气压缩机必须有压力表和安全阀，其校验周期为半年；安全阀动作压力不得超过额定压力的1.1倍；使用润滑油空气压缩机必须装设断油保护或断油信号显示装置，必须使用闪点不低于215℃的压缩机油；水冷式空压机须装设断水保护或断水信号显示装置，供水设备应有两套，一工一备，凉水塔要保证完好。
1.1.1.3 高压电动机必须有避雷装置。
1.1.1.4 机房内必须有与实际相符的操作规程，有日常维护和定期检查检修制度，有巡回检查制度并由专人落实。
1.1.1.5 电气控制部分必须完好，保护齐全，动作可靠：同步电动机必须有“失励”保护。
1.1.1.6 其它执行现行《煤矿安全规程》及《生产矿井质量标准化标准》相关部分。
空压机安装规范
空压机安装规范空压机是一种用于压缩空气的设备，广泛应用于工业生产中的压缩空气系统中。
为了确保空压机的正常运行和安全使用，需要遵循一系列的安装规范。
下面将介绍空压机的安装规范，内容分为五个部分。
一、土建准备工作1. 确保选址合理，选取位置平稳坚固，地面承重能力足够的地方。
2. 地基的混凝土基础要牢固、坚实，基础底面要平整，无明显裂缝和凹陷。
3. 安装空压机的房间要有良好的通风、排气和隔音设备，并确保通风系统的有效运行。
二、设备准备工作1. 检查空压机的包装是否完好，是否有损坏或漏水现象。
2. 检查空压机的相关部件和附件是否齐全，并按照说明书进行组装和安装。
3. 检查空压机的电源是否与现场电力相符，并进行必要的电气接地。
三、管道安装工作1. 确保管道的选材符合规范，能够承受系统的最高工作压力和温度。
2. 管道连接采用螺纹、法兰或焊接方式，确保连接紧密牢固，不得有漏气现象。
3. 管道安装要注意避免弯曲、扭转和受力集中，防止管道震动和振动引起泄漏。
四、电气安装工作1. 检查电源线路是否符合国家标准，并按照电气图纸进行正确的接线和连接。
2. 安装正确的开关、保险丝和漏电保护装置，并确保其正常工作。
3. 安装电气控制柜与现场配电箱之间的电缆，连接可靠，并进行必要的地线连接。
五、试运行和调试工作1. 在进行试运行前，要对空压机的各项功能进行检查和测试，确保设备运行正常。
2. 在试运行和调试时，要遵循正确的操作规程，保证操作人员的安全。
3. 运行一段时间后，对空压机进行检查和调整，保证其运行状态稳定、工作效率高。
综上所述，空压机的安装规范主要包括土建准备工作、设备准备工作、管道安装工作、电气安装工作以及试运行和调试工作。
这些规范能够确保空压机的正常运行和安全使用，提高工作效率，延长设备的使用寿命。
在安装过程中，要遵循相关的标准和要求，合理规划和布置，确保每个环节都符合要求，并保持与安装人员和现场人员的密切沟通和协作，确保安装的成功进行。
地面空压机安装技术措施.
金凤煤矿二号压缩空气站设备及配电安装工程安全技术措施一、工程概况在压缩空气站内安装SA250A型螺杆式空气压缩机3台（2用1备），排气量均为40.6m3/min，站内管路均采用无缝钢管。
在配电室安装高压柜3台、接地网，还包括安装与上述配电设施相配套的电缆。
为保证施工安全顺利进行，特制定此安全技术措施。
二、工程内容1、机械设备安装2、管路安装3、电气设备安装三、人员组织项目负责人：现场负责人：技术负责人：施工人员：钳工12人，焊工2人，电工2人四、施工工期计划开工日期：五、施工准备（一）施工机具的准备施工机具由材料员负责在施工前准备就绪，并做好检查和维护工作，确保在工程需要时能够按时、完好的进场，确保施工正常运行。
工程所需施工机械设备及机具见下表：施工用机械设备机具一览表（二）施工材料的准备工程材料在开工前由施工技术人员根据施工图编制施工材料用量计划，交供应站准备，并在开工后负责运至现场，收集各种合格证、材质证、说明书等资料，并做好记录。
（三）技术准备由项目负责人组织参加施工技术人员、施工人员等熟悉图纸、审查图纸，在开工前由技术负责人向班组做好技术、安全、质量交底，掌握厂家提供的技术资料，明确相关规范及标准，以确保在施工中严格执行。
六、危险源辨识及措施1、设备运输过程中没有对设备进行捆绑及运输过程中不平稳。
措施：在设备运输前必须对其捆绑牢固及运输过程中一定要平稳。
2、设备运输过程中没有对设备的连接部件进行保护，使其变形损坏。
措施：设备运输过程中要对设备的连接部件进行保护，防止变形损坏。
3、设备安装时没有认真审查图纸，盲目作业，造成工程质量差。
措施：安装作业前必须对安装图纸认真审查，不能盲目作业，保证工程质量。
4、管子安装前没有认真检查管子完好情况。
措施：安装管路时，要认真检查管子完好情况，不能出现损坏、变形。
5、登高作业没有系安全带。
措施：登高作业时必须系合格的安全带。
6、电气设备安装时没有执行停送电制度，造成触电事故发生。
复盛(SA160A,W~SA200A,W)空压机(选用高压电机)配置高压开关柜技术要求(2014.9.26)
复盛(SA160A/W~SA200A/W)空压机(选用高压电机)用户自配高压开关柜技术要求用户如选用我公司生产的SA160A/W~SA200A/W（高压）空压机，用户根据需要一般选用电压等级在3000V或6000V，还有1万伏。
对于用户选用的SA160A/W~SA200A/W(高压)空压机，空压机的电气控制系统只提供二次回路的控制(详见附件11.3项, 空压机电气控制原理接线图中高压部分)。
高压电机部分的控制与保护由高压开关柜完成,用户自配高压开关柜，必须满足以下要求，具体内容如下：1.由于需要空压机的低压控制系统，在空压机低压侧远程控制高压开关柜的合闸与分闸。
所以，高压开关柜必须提供：远程“合闸和分闸”控制回路。
控制基本类型：双脉冲信号（脉冲时间为3S）。
另：也可根据用户实际情况，采用单接点控制方式，即：接通为合闸，断开为分闸，如采用此种控制方式，需订单特殊说明，防止设计错误。
2.高压开关柜必须为空压机低压控制系统提供高压开关柜“故障报警”信号。
该故障报警必须是所有“故障保护动作”的集合状态。
信号类型：无源常开信号。
3.高压开关柜必须提供高压开关柜的断路器(或真空接触器)“分合闸状态（即：运行状态）信号”。
信号类型：无源常开信号。
4.高压开关柜如选用小车型分断器，则应可以提供小车就位信号或可远程控制的“允许信号(就位)”。
信号类型：无源常开信号。
5.以上信号均为无源接点信号。
6.高压开关柜还须提供高压电机电流“4～20mA”模拟监控信号。
7.高压开关柜必须配备电机过电流保护、低电压保护、零序电流保护及短路保护和缺相保护等综合保护功能。
8.注意：由于空压机的操作与控制在空压机“低压侧”，高压柜只负责控制空压机上配置的高压电机，绝不允许在高压柜侧，采用“就地”方式，操作高压柜合闸开关，单独启动高压电机；如在高压柜侧单独启动高压电机，空压机低压侧控制系统并未动作，机头将会缺油运行，进而导致机头抱死，甚至更严重的安全事故发生！为了防止此类问题发生，高压柜设计的“就地”方式，只能用于试验位，如高压柜设定为“就地”方式时，高压柜应无法送高压电，即：在高压柜侧，无法启动空压机所配高压电机，只能对高压柜的低压控制系统进行“测试”，即：“就地”方式应按“试验位”设计，无法送上高压电；9.另外如配置高压开关配电室，则应按高压配电要求设置保护。
