机械图纸的基础知识----识图篇
机械识图基本知识
机械识图的基本知识一、机械图纸的概念（1）工程图纸：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图纸，简称图纸(也叫图样)。
◆工程图纸可分为：机械图纸、建筑图纸、水利工程图纸等。
（2）机械图纸：是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
二、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
三视图的投影规律: 物体有长、宽、高三个方向的尺寸，三个视图不是孤立的，而是彼此关联的。
主视图表明物体的高和长；俯视图反映物体的长和宽；左视图反映物体的高和宽。
其投影规律归纳为：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等，即“长对正，高平齐，宽相等”。
这是画图和看图的主要依据。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
三、图纸视角（1）视角定义图纸的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
中国、英国、德国等侧重第一角画法，美国、日本及港资台资企业侧重第三角画法。
◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
机械识图的基础知识
机械识图的基础知识1、机械图样的概念（1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）视角举例识别◆第一视角：◆第三视角：（3）第三角投影的视图◆第三角投影法的各投影面展开时，同第一角投影法相同，规定V面不动，将其它投影面旋转到与V面成一个平面。
◆展开后的顶视图位于前视图的上方，右视图位于前视图的右方。
◆用第三角投影法得到的六个基本视图的名称是：前视图、顶视图、右视图、后视图、底视图、和左视图。
机械识图基础知识重点
a
23
机械工人识图入门
长对正,高平齐,宽相等
a
24
机械工人识图入门
长对正,高平齐,宽相等
a
25
机械工人识图入门
长对正,高平齐,宽相等
a
26
机械工人识图入门
观察三视图中的各个相关特征
a
27
机械工人识图入门
观察三视图中的各个相关特征
a
28
机械工人识图入门
观察三视图中的各个相关特征
a
29
机械工人识图入门
局部剖视图
断面图 零件图的尺寸标注 合理标注尺寸的原则 零件图中的技术要求 表面粗糙度的代号 形位公差 用形位公差符号标注的图例 标题栏 图线 装配图的识读 分析尺寸 公差与配合 滚动轴承的公差与配合
a
2
机械工人识图入门
前言
这是机械专业的一门专业基础课，对于产品设计、模具设计、ＣＮＣ数控 编程(Computer numerical control的简称) 和加工的技术人员来说，它很重要。不 懂得看图，这些工作都没有办法胜任．所以，我们的这门课程，主要教会大家 如何去看懂图纸． 它主要教的内容有： 识图的基础知识； 常见形体的三视图介绍； 形体基本视图／辅助视图的讲解； 零件图／装配图的构成、作用及分析； 常用零件的标准画法； 学好《机械识图》的方法：认真听课－多思考多分析－多做习题。
（2）定位尺寸：确定组合体 中各基本几何体之间相对位 置的尺寸称为定位尺寸，包 括三个方向的尺寸，如图110所示。图中标出的64是圆 柱管的高度定位尺寸，其长 度、宽度的定位尺寸为0不标 注。
（3）总体尺寸：确定组合体
外形总长、总宽、总高的三
个尺寸称为总体尺寸，如图
机械识图基础知识
二、读图的基本方法 1.形体分析法 形体分析法是读图的基本方法，主要用于识读叠加类组合体视图。 首先按投影规律将组合体分解为若干小块，再分析各小块的形状以及各小 块之间的相对位置、表面连接关系，最后想出组合体的形状。 运用形体分析法读图的要点在于从 形体的主视图入手，正确地分解形 体并能迅速抓住特征视图。
例：试用线面分析法读懂压块的 三视图。
用线面分析法读懂压块的三视图
分析步骤： 1.确定物体的原形 该立体为被切割的长方体，各切割部分 如图所示。 2.确定各切割面的位置和形状 3.综合想象其整体形状
剖视图
问题： 当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看 图和标注尺寸。
解决办法？ 采用剖视图机械识Fra bibliotek基础曹启明
杨武益 编写
投影的概念
投影——空间物体在光线的照射下，在地上或墙上产生的影子，这种 现象叫做投影。 投影法——在投影面上作出物体投影的方法称为投影法。
投影法的种类
1.中心投影法： 特性：投影大小与物体和 投影面之间距离有关。
投射线
投影中心
投影面
2.正投影法：（主要学习此种投影方法） 特性：投影大小与物体和投影面之间距离无关
剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
2.剖面符号
按国标规定应在机件被剖切处画上 表示材料类别的剖面符号 金属材料的剖面符号为一组间隔相 等、方向相同且平行的细实线（称为剖 面线） 通用剖面线应以适当角度的细实线 绘制，最好与主要轮廓线成45°角。 对于同一机体，在它的各个 剖视图和断面图中，剖面线的倾 斜方向应一致。

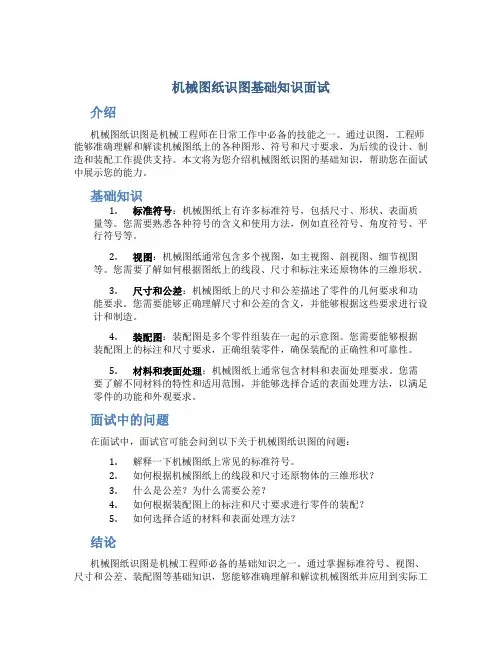

机械图纸识图基础知识面试
机械图纸识图基础知识面试介绍机械图纸识图是机械工程师在日常工作中必备的技能之一。
通过识图，工程师能够准确理解和解读机械图纸上的各种图形、符号和尺寸要求，为后续的设计、制造和装配工作提供支持。
本文将为您介绍机械图纸识图的基础知识，帮助您在面试中展示您的能力。
基础知识1.标准符号：机械图纸上有许多标准符号，包括尺寸、形状、表面质量等。
您需要熟悉各种符号的含义和使用方法，例如直径符号、角度符号、平行符号等。
2.视图：机械图纸通常包含多个视图，如主视图、剖视图、细节视图等。
您需要了解如何根据图纸上的线段、尺寸和标注来还原物体的三维形状。
3.尺寸和公差：机械图纸上的尺寸和公差描述了零件的几何要求和功能要求。
您需要能够正确理解尺寸和公差的含义，并能够根据这些要求进行设计和制造。
4.装配图：装配图是多个零件组装在一起的示意图。
您需要能够根据装配图上的标注和尺寸要求，正确组装零件，确保装配的正确性和可靠性。
5.材料和表面处理：机械图纸上通常包含材料和表面处理要求。
您需要了解不同材料的特性和适用范围，并能够选择合适的表面处理方法，以满足零件的功能和外观要求。
面试中的问题在面试中，面试官可能会问到以下关于机械图纸识图的问题：1.解释一下机械图纸上常见的标准符号。
2.如何根据机械图纸上的线段和尺寸还原物体的三维形状？3.什么是公差？为什么需要公差？4.如何根据装配图上的标注和尺寸要求进行零件的装配？5.如何选择合适的材料和表面处理方法？结论机械图纸识图是机械工程师必备的基础知识之一。
通过掌握标准符号、视图、尺寸和公差、装配图等基础知识，您能够准确理解和解读机械图纸并应用到实际工作中。
在面试中展示您对机械图纸的理解和运用能力，将有助于您获得理想的工作机会。
以上是关于机械图纸识图基础知识面试的简要介绍。
希望本文对您在面试中的准备有所帮助。
祝您面试顺利！。
第一章 机械识图基础知识 机械与电气识图(第三版)
§1—1 制图基本知识
§1—2 三视图 §1—3 轴测图 §1—4 点、直线和平面的投影 §1—5 基本几何体的三视图
§1—6 圆柱的截割与相贯 §1—7 组合体的三视图 §1—8 尺寸标注
第一章 机械识图基础知识
§1—1 制图基本知识
一、常用图线的种类及应用
图中有几种图线？各图线表达了什么含义？
第一章 机械识图基础知识
用不同比例绘制的扇面 图样上标注的尺寸数值是机件的实际大小，它与画 图时采用的比例无关，与画图的准确度也无关。
第一章 机械识图基础知识
三、常用绘图工具
1．铅笔
如何用铅笔绘制不
同宽度的图线？
B前数字越大，铅心越软，所绘图线颜色越深。 H前数字越大，铅心越硬，所绘图线颜色越浅。 HB铅心的软硬和颜色适中。
6个侧面均为 铅垂面 全等的矩形
俯视图反映正 正平面 六棱柱顶面和 底面的形状
第一章 机械识图基础知识
正六边形的画法
1．作辅助圆 （直径为D） ２．以1、4点为圆心， D/2为半径画弧 ３．顺次连接 圆周各点
第一章 机械识图基础知识
二、正四棱锥
一般位置直线
4个侧面均为 等腰三角形
左侧面 的积聚 投影
2．分析四面体上各个平面的投影及名称
△ABC为什么面？ △SAB为什么面？
△SBC为什么面？ △SAC为什么面？
第一章 机械识图基础知识
§1—5 基本几何体的三视图
你认识哪些基本几何体？
第一章 机械识图基础知识
一、正六棱柱
水平面 原实形的 类似形 顶面和底面 为正六边形
反映侧面 棱线互相平 原实形的 的形状 行且与底面 类似形 和顶面垂直
1第一章 机械识图基础
(四)局部放大图
采用大于原图所采用的比例画出视图
中的细小结构所得到的图形。一般要
标注放大比例，并放在适当的位置，
如图1-7所示，可任选视图、剖视图、
断面图等表达方法。
三、 识读零件图的步骤
1
1
3
看标题栏，了解大概。
2
看各视图，想整体形状。
看尺寸标注，知结构大小。
4
看技术要求，掌握质量指
单独画出某一零件的视图须标注清楚投射方向和名称，并在所画视图
上注上相同的字母。
(二)必要的尺寸
包括有表明装配体规格(性能)、总体大小、装配、安装、检验等方面
的尺寸。
(三)技术要求
用文字说明或标注标记、代号指明该装配体在装配、检验、调试、运
输和安装等方面 所需达到的技术要求。
(四)标题栏、 明细栏、 零件序号
第一章 机械识图基础
知识目标
１掌握机械制图的要求
２了解机械制图的用处
３掌握识图的方法
４了解装配图和零件图的区
４了解装配图和零件图的区别
别与特征
１掌握机 械制
２了解机 械制
第一节 机械制图基本知识
• 一、 图纸幅面和格式(GB/T14689—2008)
• (一)基本幅面
➢基本幅面代号有 A0、A1、A2、A3、A4五种。
表示方法。当碳的质量 小于1.0％时，首部只用一位数字表示平
均碳的质量分数的千分数；
(４)滚动轴承钢。 其牌号由“滚”字汉语拼音的首字
母 G、元素符号 Cr和数字组成，数字表示钢中平均铬
的质量分数的千分之几。
(三)碳素钢在汽车中的应用
(四)碳素铸钢在汽车中的应用
机械识图培训课件
图例
说明
圆锥体的三视图有一个反映锥体底面
圆 锥
实形的投影和两个外轮廓为相同等腰三角 形的投影，三角形的顶点是一个点（锥顶） 的投影。
体
棱锥体的三视图有一个反映锥体底面
棱 锥
的投影和两个外轮廓为三角形的投影，三 角形的顶点是一个点（锥顶）的投影，三 角形内是由锥体侧面投影得到的类似形。
体
圆锥台是用一个平行于圆锥体底面的
在V面上的投影积聚成一点； 其余的两个投影是反映实长的 线段。
在H面上的投影积聚成一点； 其余的两个投影是反映实长的 线段。
在W面上的投影积聚成一点； 其余的两个投影是反映实长的 线段。
在三个投影面上的投影都 为比实长短的线段。
面型
正
投平 影面
面水
的平 平面
行侧
面平
面
面
投
正
影 投垂
影面
面 的
铅 垂
由几个基本体叠加而形成的，如图（a）所示。 （2）减法组合
由一个基本体上切去某些部分，余下部分形成的组合体，如图(b)所示。
3、组合体组合处的注意点
（1）两表面不平齐：中间应有线隔开
（2）两表面平齐：中间不应有线隔开
（3）两表面相交：在相交处应画处其 交线的投影
（四）两表面相切：在相切处不应该画线
第1章 识图的基本知识
1.1 机械图样 1.2 识图的基本知识 1.3 斜度和锥度 1.4 投影规律 1.5 基本体三视图识读 1.6 组合体三视图识读 1.7 练习题
1.1 机械图样
图样：工程技术上根据投影方法并遵照国家标准的规定绘 制成的用于工程施工或产品制造等用途的图叫做工程图样， 简称图样。 机械制造业所使用的图样称为机械图样， 图样是工程技术人员借以表达和交流技术思想不可缺少的 工程语言。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二.视图讲解-（视图画法对比 ）
常用机械识图分了第一角法和第三角法。 第一角法： 观察者---物体---投影面； 第三角法: 观察者---投影面---物体. 在投影关系上，两都正好相反（中国采用第一角法）
第一角法表示法
第三角法表示法
二.视图讲解-（三视图）
1.基本视图——机件向基本投影面投影所得的视图。基本视 图有主视图、俯视图、左视图、右视图、仰视图和后视图六个。
2.视图的三等原则——长对正，高平齐，宽相等；左/右视
图反映物体高和宽，仰/俯视图反映物体长和宽，主/后视图反映 物体的长和高
二.视图讲解-（局部视图）
将零件的某一部分向基本投影面投射所得的视图，称为 局部视图，（一般用在三视图无法表达清楚时，或者标注不清
1.
时）。若局部有放大时，需在局部视图底下备注放大比例
。
二.视图讲解-（剖面视图1）
1.剖视图的形成：假想用剖切平面剖开机件，将处在 观察者和剖切平面之间的部分移去，而将其余部分向投 影面投射所得的图形，称为剖视图,简称剖视。
二.视图讲解-（剖面视图2）
1.剖视图将机件剖开，使得内部原本不可见的孔、槽可见
了，虚线变成了可见线。由此解决了内部虚线问题。
形位公差符号所表示的含意
五.公差认识-(形位公差2）
1.常用形状公差带的定义及解释
1.直线度
2.平面度
五.公差认识-(形位公差3）
1.常用位置公差带的定义及解释-1
3.垂直度
4.平行度
五.公差认识-(形位公差4）
1.常用位置公差带的定义及解释-2
3.对称度
6.同轴度
五.公差认识-(形位公差5）
图纸上通常以1：n的形式标注,并在数字的前面增 加“∠”符号，符号方向需与斜度方向一致。
三.常用表示法-（表面粗糙度1）
1. 所有零件表面看起来光滑，而实际轮廓是由许多微小 高低不平的谷峰组成，这种微小的高度程度和间距状况叫做表 面粗糙度，由字母Ra+数字组成（单位为: um)
三.常用表示法-（表面粗糙度2）
谢谢
1பைடு நூலகம் 图示举例：
四.常用螺纹知识-1
1. 认识螺纹基本参数
四.常用螺纹知识-2
1. 螺纹标示的含意:
1.若是普通粗牙螺纹，且为右旋，可以简化标注，如上图改为M6*1.0 的螺距，则可以直接标M6 。 2.若是多线螺纹必需标线数/条数和导程。 导程= 螺距*条数。 3.螺纹等级，外螺纹用小写字母表示，内螺纹用大写字母标示，而且 公称直径表示的都是螺纹大径。 4.螺纹规和螺纹环规，只是控制了螺纹的中径和螺距，所以在现实中 我们在检测螺纹时，一般还得控制外螺纹的大径和内螺纹的小径。
1.形位公差标注的含义示范-1：
表示在垂直于轴线的任一正截 面上，Ф100圆必须位于半径差，其 公差值0.004的两同心圆之间。
表示零件右端面必须位于距离 为公差值0.01，且平行基准 平面A的 两平行平面之间。
符号是代表基准代号。
五.公差认识-(形位公差6）
2.形位公差标注的含义示范-2：
表示零件上两孔轴线与基准平 面B的垂直度误差，必须位于直径为公 差值0.03的圆柱面范围内。 表示零件上两孔轴线的同 轴度误差，Ф30H7的轴线必须 位 于直径为公差值0.02，且与Ф20H7基 准孔轴线A同轴的圆柱面范围内。 符号是代表基准代号。
五.公差配合认识-(尺寸公差2）
尺寸公差举例:
基本尺寸: Ø50 上偏差：-0.02 下偏差: -0.07 公差：=-0.02-（-0.07） =0.05mm .
基本尺寸: Ø50 上偏差：+0.12 下偏差: 0 公差：=+0.12-0 =0.12mm .
五.公差认识-(形位公差1）
1.形位公差是指形状和位置公差的统称，既允许形 状和位置的变化范围：
五.公差配合认识-(尺寸公差1）
尺寸公差:
基本尺寸: 设计时给定的尺寸； 上偏差：最大极限尺寸减基本尺寸所得的代数差； 下偏差:最小极限尺寸减基本尺寸所得的代数差； 公差：=最大极限尺寸-最小极限尺寸=上偏差-下偏差。
基本尺寸: Ø50 上偏差：+0.039 下偏差: -0.023 公差：=0.039-（-0.023） =0.062mm .
主讲:吴新华 日期:2015.08.19
课程题纲
• 一.图纸的重要性；
• 二.视图讲解（视图/局部视图/剖面视图/斜视图等）； • 三.常用表示方法（斜度/表面粗糙度）；
• 四.常用螺纹知识；
• 五.公差的认识。
一.机械图的重要性
•
在机械行业中，设计和开发人员把所要表达的意思 以图纸的形式输出，加工和检测人员需与图纸作为依据。 是一种交流的载体；也可把他理解成一种交流的语言； 是作为机械行业的入门必备的基础知识。 • （机械行业里面如果不懂图纸，或者无法完全理解图 纸所要表达的意思，那就是不懂“行话”）。
A.金属材料，通用 剖面线（已有规定剖面 符号除外） B.非金属材料，剖 面线（已有规定剖面符 号除外）
二.视图讲解-（斜视图）
将机件向不平行于任何基本投影面的平面投影所得的视 图，称为斜视图
1.
A.上图中的A就是斜视图，有加旋 转符号标示此图是旋转后的投影。
三.常用表示法-（斜度）
1. 斜度：是指一直线（或平面）对另一直线（或平面） 的 斜程度，其大小为其夹角的正切，Tga=H/L(1:n)
