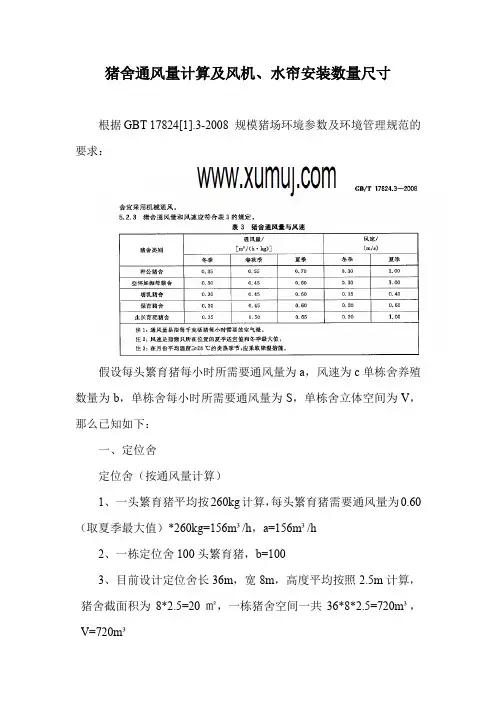

猪舍通风量计算书
猪舍通风量计算及风机、水帘安装数量尺寸
根据GBT 17824[1]、3-2008 规模猪场环境参数及环境管理规范的要求:
假设每头繁育猪每小时所需要通风量为a,风速为c单栋舍养殖数量为b,单栋舍每小时所需要通风量为S,单栋舍立体空间为V,那么已知如下:
一、定位舍
定位舍(按通风量计算)
1、一头繁育猪平均按260kg计算,每头繁育猪需要通风量为0、60(取夏季最大值)*260kg=156m3/h,a=156m3/h
2、一栋定位舍100头繁育猪,b=100
3、目前设计定位舍长36m,宽8m,高度平均按照2、5m计算, 猪舍截面积为8*2、5=20㎡,一栋猪舍空间一共36*8*2、5=720m3, V=720m3
4、S=a*b=156*100=15600(m3/h)≈4、33m3/s
5、c=4、33/20=0、22m/s<0、3m/s(冬季最大值)
6、满足通风量的情况下,满足冬季风速要求,冬季定位舍通风量按15600m3/h计算。
定位舍(按风速计算)
1、已知定位舍按空怀妊娠母猪舍计算,夏季风速1m/s
2、定位舍截面为宽*高=8*2、5=20㎡
3、通风量S=20㎡*1m/s=20m3/s=72000m3/h
通过对比发现满足通风量的情况下,不能满足风速,达不到夏季降温的目的,所以定位舍通风量按72000m3/h计算。
二、产房
产房(按通风量计算)
1、一头繁育猪平均按260kg计算,每头繁育猪需要通风量为0、60(取夏季最大值)*260kg=156m3/h,a=156m3/h
2、一栋产房36头繁育猪,b=36
3、目前设计产房长36m,宽8m,高度平均按照2、5m计算, 猪舍截面积为8*2、5=20㎡,一栋猪舍空间一共36*8*2、5=720m3, V=720m 3
4、S=a*b=156*36=5616(m3/h)≈1、56m3/s
5、c=1、56/20=0、08m/s<0、15m/s(冬季最大值)
6、满足通风量的情况下,满足冬季风速要求,冬季产房通风量按5616m 3/h计算。
产房(按风速计算)
1、已知产房按哺乳母猪舍计算,夏季风速0、4m/s
2、产房截面为宽*高=8*2、5=20㎡
3、通风量S=20㎡*0、4m/s=8m3/s=28800m3/h
通过对比发现满足通风量的情况下,不能满足风速,达不到夏季降温的目的,所以产房通风量按28800m3/h计算。
三、智能饲喂站
智能饲喂舍(按通风量计算)
1、一头繁育猪平均按260kg计算,每头繁育猪需要通风量为0、60(取夏季最大值)*260kg=156m3/h,a=156m3/h
2、一栋智能饲喂舍200头繁育猪,b=200
3、目前设计智能饲喂舍长57、6m,宽8m,高度平均按照2、5m计算, 猪舍截面积为8*2、5=20㎡,一栋猪舍空间一共57、6*8*2、5=1152m 3, V=1152m3
4、S=a*b=156*200=31200(m3/h)≈8、7m3/s
5、c=8、7/20=0、43m/s<0、3m/s(冬季最大值)
6、满足通风量的情况下,满足冬季风速要求,冬季定智能饲喂舍通风量按31200m3/h计算。
智能饲喂舍(按风速计算)
4、已知智能饲喂舍按空怀妊娠母猪舍计算,夏季风速1m/s
5、智能饲喂舍截面为宽*高=8*2、5=20㎡
6、通风量S=20㎡*1m/s=20m3/s=72000m3/h
通过对比发现满足通风量的情况下,不能满足风速,达不到夏季降
温的目的,所以智能饲喂舍通风量按72000m3/h计算。
风机、水帘数量及安装方案
1、定位舍
定位舍经计算需要每小时过风量为72000m3,建议风机安装数量为3台(1380*1380风机2台:单台风机有效风量不低于36000m3/h),1000*1000风机1台:单台风机有效风量不低于23000m3/h);水帘安装面积为15㎡,一侧墙体安装7、5㎡(水帘厚度为15cm)
2、产房
产房经计算需要每小时过风量为28800m3,建议风机安装数量为2台( 1000*1000风机2台:单台风机有效风量不低于23000m3/h )
水帘安装面积为9平米,一侧墙体安装4、5㎡(水帘厚度为15cm)
3、智能饲喂舍同定位舍
风机:为了保证猪舍内形成稳定的风速,达到降温的目的,采用纵向通风模式。风机安装在一侧山墙上。
安装方案:在现有已砌筑好的山墙上开风机口,每个风机口上端均需加混凝土预制过梁。风机开口具体位置要根据现场实际情况确定
水帘安装:水帘安装在操作间一头的两侧墙体上。猪舍墙体为四方板,如果墙体不承重可直接在墙体上切割水帘洞口安装水帘;如果墙体承重需增加立柱、檩条支撑顶板,之后在墙体上切割水帘洞口安装水帘。水帘洞口的具体切割位置要根据现场实际情况确定。
备注:1、水帘安装完毕后,水帘用水应采用井水(温度低,能有效降温),水从水帘出水口流出后,直接流入舍外排水系统,不做循环水使用
