沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试及答案
2
沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试及答案
图6
图7 10．如图 7 所示的电路图中，电源电压保持不变，闭合开关 S 后，将滑动变阻器 R2 的滑 片 P 向左滑动，下列说法正确的是( ) A．电流表 A 的示数变小，电压表 V1 的示数不变 B．电流表 A 的示数变小，电压表 V1 的示数变大 C．电压表 V1 与电压表 V2 的示数之和不变 D．电压表 V2 与电流表 A 的示数之比不变 二、填空题(每空 2 分，共 38 分) 11．一串小彩灯，每个小彩灯的规格为“4 V 0.2 A”，将这一串小彩灯串联在 220 V 的电路中，要使彩灯正常发光，应串联______个小彩灯，此时电路中的总电阻为________Ω. 12．A、B 是长度相同、材料相同的电阻线，且 A 细 B 粗，则电阻较小的是________．若 将 A、B 串联后接入电路，则________两端的电压较大．(均选填“A”或“B”) 13．如图 8 甲所示的电路中，若电源电压为 3 V，电流表 A1、A2 的示数如图乙、丙所示， 则通过 R1 的电流是______A，R2 的阻值是______Ω.
图8
3
沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试及答案
图9 .R1 和 R2 两只电阻串联，已知 R1∶R2＝5∶1，那么通过它们的电流之比 I1∶I2＝________， 两只电阻两端的电压之比 U1∶U2＝________，这两只电阻两端的总电压跟 R2 两端电压之比 U 总∶ U2＝________. 15．如图 9 所示是甲、乙两导体的电流与电压的关系图像，由图可知，甲的电阻是________ Ω.若将甲和乙并联接在电路中，通过它们的电流之比 I 甲∶I 乙＝________．
C．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的 电流就越大
4．使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到 最大，这时滑片 P 的位置在如图 1 所示的各图中，正确的是( )
图1 5．如图 2 所示为汽车油量表的工作电路图，其中 R 是一段弧形电阻，当汽车加油时，电 路中的总电阻、油量表示数的变化情况是( ) A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大 C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小
A．导体电阻大小取决于通过它的电流的大小，电流越小，导体电阻越大
B．导体电阻大小取决于加在它两端电压的大小，电压越大，导体电阻越大
ቤተ መጻሕፍቲ ባይዱ
C．相同材料制成粗细相同的导线，长度越长，电阻越大
D．铜导线的电阻一定比铁导线的电阻小
3．关于电流、电压和电阻，下列说法正确的是( )
A．只要将导体连入电路，电路中就有电流 B．导体中通过的电流越大，它的电阻越小
图5 8．如图 5 所示是李江同学为测量小灯泡电阻而连接的电路， 有关该实验，以下说法错误的是( ) A．闭合开关前，应将滑动变阻器的滑片滑到最左端 B．实验过程中两电表都有可能需要换接较小的量程 C．所测小灯泡的电阻可能随电压表示数的不同而不同 D．在如图所示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮 9．如图 6 所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻 R0 设计 了四个测未知电阻 Rx 的电路，其中不可行的是( )
三、实验探究题(共 16 分)
19．(8 分)某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图 13 甲所示 的电路，选用的器材有：阻值约为 4 Ω的铅笔芯一根、两节干电池组成的电池组、0～0.6 A 的电流表、0～3 V 的电压表、滑动变阻器(10 Ω 2 A)、开关、导线等．
图 13
(1) 该 同 学 根 据 电 路 图 连 接 电 路 ， 在 闭 合 开 关 前 应 将 滑 动 变 阻 器 的 滑 片 P 移 到 ________(选填“a”或“b”)端．
沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试及答案
沪粤版九年级物理上册
第十四章《探究欧姆定律》单元测试题
班级
姓名
一、选择题(每题 3 分，共 30 分)
1．在国际单位制中，电阻的单位是( )
A．Ω(欧姆)
B．V(伏特)
C．A(安培)
D．J(焦耳)
2．关于影响导体电阻大小的因素说法正确的是( )
图 11
图 12
4
沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试及答案
18．如图 12 所示，电源电压保持不变，当开关 S 闭合后，将滑动变阻器的滑片向右移动 时，电压表 V 的示数将________，电流表 A1 的示数将________，电流表 A 和 A1 的示数差将 ________．(均选填“变大”“不变”或“变小”)
1
沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试及答案
图2
图3
图4 6．如图 3 所示，V1 和 V2 是两块完全相同的电压表，都有 0～3 V 和 0～15 V 两个量程， 闭合开关后，发现两个电压表指针偏转的角度相同，则( ) A．R1∶R2＝1∶4 B．R1∶R2＝4∶1 C．R1∶R2＝1∶5 D．R1∶R2＝5∶1 7．如图 4 所示电路中，电源电压不变．闭合开关 S，电路正常工作．过一会儿，两电表 的示数都变大，则该电路中出现的故障可能是( ) A．灯 L 断路 B．灯 L 短路 C．电阻 R 断路 D．电阻 R 短路

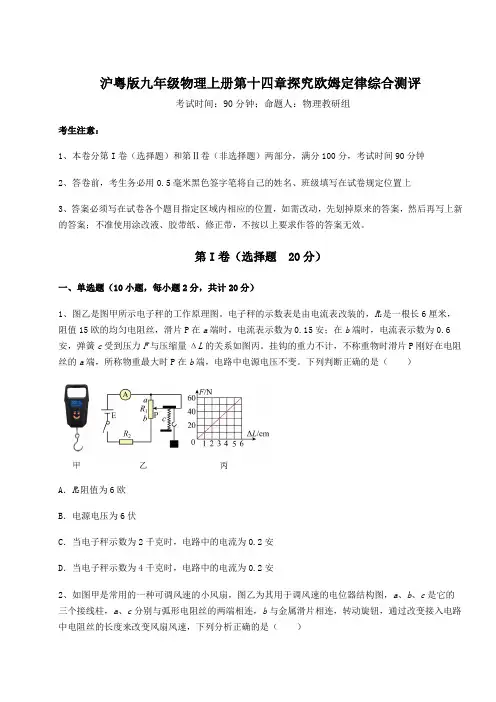

沪粤版九年级物理上册第十四章探究欧姆定律综合测评试题(含答案解析)
沪粤版九年级物理上册第十四章探究欧姆定律综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、图乙是图甲所示电子秤的工作原理图。
电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。
挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。
下列判断正确的是（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安2、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快3、如图所示的电路中，电源电压保持不变，R为定值电阻。
闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小4、如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（）A．灯L的亮度变暗B．电压表V的示数变小C．电流表A1的示数变大D．电流表A的示数变小5、关于电学知识，下列法正确的（）A．B．C．D．6、由欧姆定律的公式UIR，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．导体的电阻一定时，通过导体的电流与导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D．通过导体的电流，与导体两端的电压和导体的电阻均无关7、如图所示电路中，电源电压恒定。

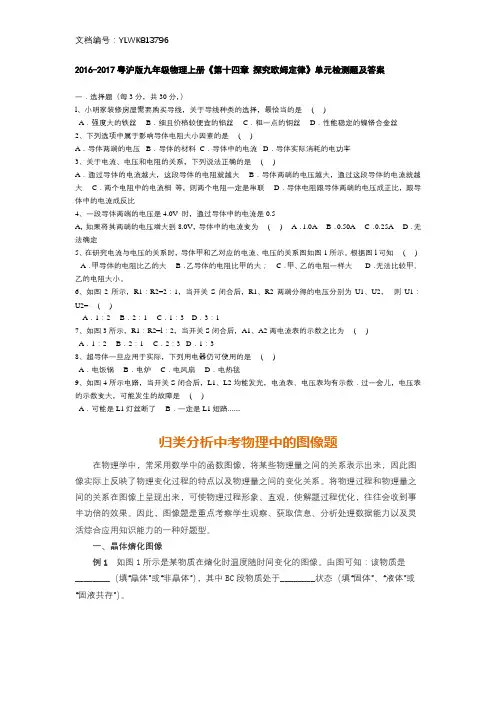

2016-2017粤沪版九年级物理上册《第十四章 探究欧姆定律》单元检测题及答案
2016-2017粤沪版九年级物理上册《第十四章探究欧姆定律》单元检测题及答案一．选择题（每3分，共30分，）l、小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是( )A．强度大的铁丝B．细且价格较便宜的铝丝C．粗一点的铜丝D．性能稳定的镍铬合金丝2、下列选项中属于影响导体电阻大小因素的是( )A．导体两端的电压B．导体的材料C．导体中的电流D．导体实际消耗的电功率3、关于电流、电压和电阻的关系，下列说法正确的是( )A．通过导体的电流越大，这段导体的电阻就越大B．导体两端的电压越大，通过这段导体的电流就越大C．两个电阻中的电流相等，则两个电阻一定是串联D．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比4、一段导体两端的电压是4.0V 时，通过导体中的电流是0.5A，如果将其两端的电压增大到8.0V，导体中的电流变为( ) A．1.0A B．0.50A C．0.25A D．无法确定5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图1所示。
根据图l可知( ) A．甲导体的电阻比乙的大B．乙导体的电阻比甲的大；C．甲、乙的电阻一样大D．无法比较甲、乙的电阻大小。
6、如图2所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2= ( )A．1：2 B．2：1 C．1：3 D．3：17、如图3所示，R1：R2=l：2，当开关S闭合后，A1、A2两电流表的示数之比为( )A．1：2 B．2：1 C．2：3 D．1：38、超导体一旦应用于实际，下列用电器仍可使用的是( )A．电饭锅B．电炉C．电风扇D．电热毯9、如图4所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，电压表的示数变大，可能发生的故障是( )A．可能是L1灯丝断了B．一定是L1短路.......归类分析中考物理中的图像题在物理学中，常采用数学中的函数图像，将某些物理量之间的关系表示出来，因此图像实际上反映了物理变化过程的特点以及物理量之间的变化关系。
难点解析-沪粤版九年级物理上册第十四章探究欧姆定律章节测评试题(含解析)
沪粤版九年级物理上册第十四章探究欧姆定律章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。
将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系2、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。
下列判断错误的是（）A．水位升高时，小灯泡亮度不变B．水位升高时，电流表示数变大C．水位升高时，电压表示数变大D．水位最低时，电压表示数为零3、关于对欧姆定律的公式I=UR，及变形式R=UI的理解，下列说法正确的是（）A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比B．导体两端的电压为零时，导体的电阻也为零C．通过导体的电流一定时，导体的电阻与导体两端的电压成正比D．电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关4、如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（）A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小C．电流表A的示数、电流表A1的示数、电压表V的示数均不变D．电流表A的示数、电流表A1的示数、电压表V的示数均增大5、如图所示的电路中，电源电压保持不变，R为定值电阻。
难点解析沪粤版九年级物理上册第十四章探究欧姆定律单元测试试题(含解析)
沪粤版九年级物理上册第十四章探究欧姆定律单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I 卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，灯泡1L 和2L 的电阻分别是1R 和2R ，已知12R R >。
闭合开关S 后，灯泡1L 、2L 两端的电压分别为1U 、2U ，通过两个电阻的电流分别为1I 、2I 。
下列判断中正确的是（ ）A ．12I I =B ．12I I >C ．12U U =D ．12U U >2、下列四组物质中，通常情况下都属于导体的一组是（ ）A ．玻璃、陶瓷、人体B ．铁、大地、铅笔芯C ．塑料尺、空气、橡胶棒D ．橡皮擦、煤油、石墨3、以下为某同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是（ ）A．连接电路时，应先闭合开关B．连接电表时，应先选小量程C．闭合开关时，应先将变阻器滑片移到阻值最大处D．计算电阻时，应先计算电压平均值与电流平均值4、如图的所示的四个电路中，电源电压U相同，R1＜R2，电路的总电阻最小的是（）A．B．C．D．5、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（）A．U变大，I变小B．U变小，I变小C．U变小，I变大D．U变大，I变大6、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A7、在如图所示的电路中、电源电压不变。

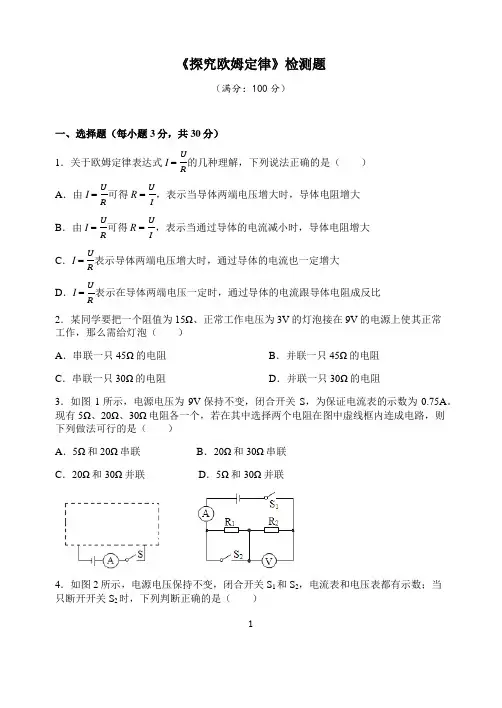

2022-2023学年沪粤版物理九年级上册第十四章 探究欧姆定律单元测试卷含答案
1《探究欧姆定律》检测题（满分：100分）一、选择题（每小题3分，共30分）1．关于欧姆定律表达式I = U R 的几种理解，下列说法正确的是（ ） A ．由I = U R 可得R = U I ，表示当导体两端电压增大时，导体电阻增大 B ．由I = U R 可得R = U I ，表示当通过导体的电流减小时，导体电阻增大 C ．I = U R表示导体两端电压增大时，通过导体的电流也一定增大 D ．I = U R 表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比2．某同学要把一个阻值为15Ω、正常工作电压为3V 的灯泡接在9V 的电源上使其正常工作，那么需给灯泡（ ）A ．串联一只45Ω的电阻B ．并联一只45Ω的电阻C ．串联一只30Ω的电阻D ．并联一只30Ω的电阻 3．如图1所示，电源电压为9V 保持不变，闭合开关S ，为保证电流表的示数为0.75A 。
现有5Ω、20Ω、30Ω电阻各一个，若在其中选择两个电阻在图中虚线框内连成电路，则下列做法可行的是（ ）A ．5Ω和20Ω串联B ．20Ω和30Ω串联C ．20Ω和30Ω并联D ．5Ω和30Ω并联4．如图2所示，电源电压保持不变，闭合开关S 1和S 2，电流表和电压表都有示数；当只断开开关S 2时，下列判断正确的是（ ）2A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变大，电压表示数变大5．小华用如图3所示的电路探究“电流跟电压的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中不发生变化的是（ ）A ．通过定值电阻的电流与它的阻值的乘积B ．通过滑动变阻器的电流C ．滑动变阻器接入电路的电阻D ．电压表示数与电流表示数的比值6．（2020 常德）如图4所示在探究“电流与电阻关系”时，电源电压恒为3V ，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R 所在位置时，调节滑动变阻器，使电压表的示数为2V ，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（ ）A ．用5Ω电阻替换，滑片P 应向右端移动，电流表示数变大B ．用5Ω电阻替换，滑片P 应向左端移动，电流表示数变小C ．用20Ω电阻替换，滑片P 应向左端移动，电流表示数变大D ．用20Ω电阻替换，滑片P 应向右端移动，电流表示数变小7．在如图5甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图5乙所示，则电阻R 1和R 2中的电流I 1:I 2及电阻R 1:R 2分别为（ ）A ．I 1:I 2=1:5B ．I 1:I 2=5:1C ．R 1:R 2=1:4D ．R 1:R 2=4:138．如图6所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω9．某同学利用如图7所示的电路测量小灯泡的电阻，小灯泡标有“2.5V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。

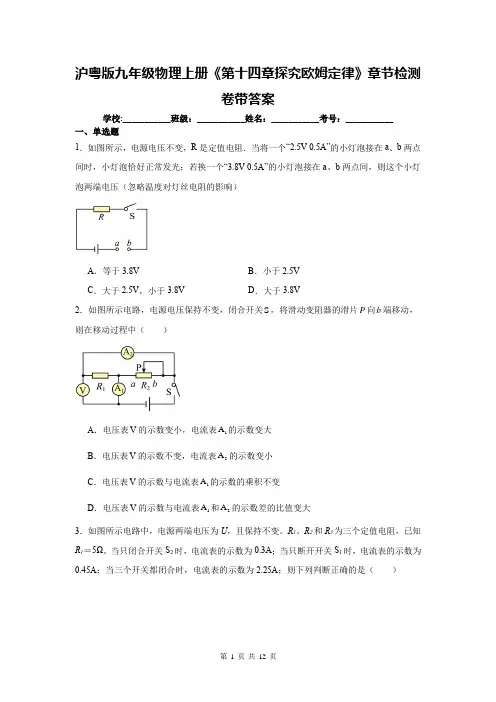

沪粤版九年级物理上册《第十四章探究欧姆定律》章节检测卷带答案
