桥式整流滤波原理
桥式整流滤波原理桥式整流滤波是一种常见的电力供应方式，其原理是通过将交流电转化为直流电，并使用滤波电路去除直流电中的脉动，使得输出电压稳定。
桥式整流滤波电路由四个二极管和一个电容器组成。
这四个二极管被连接成一个桥式整流电路，电容器则连接在整流电路的输出端。
桥式整流电路的输入端连接交流电源，输出端则输出整流后的直流电。
工作原理如下：当交流电源的正半周期到来时，二极管D1和D3导通，而D2和D4截止。
交流电流从D1进入负载，经过负载流向D3，然后回到交流电源。
这个过程中，二极管D2和D4处于反向导通的状态，相当于开路。
当交流电源的负半周期到来时，二极管D2和D4导通，而D1和D3截止。
交流电流从D2进入负载，经过负载流向D4，然后回到交流电源。
这个过程中，二极管D1和D3处于反向导通的状态。
由于桥式整流电路具有与交流电源正反半周期均有导通的特点，所以实现了整流效果。
当交流电源的频率较高时，桥式整流电路的输出电压几乎等于输入电压的峰值。
然而，由于交流电的性质，桥式整流电路输出的直流电还是会存在脉动。
为了去除这种脉动，需要在滤波电容器的电容属性的作用下，对输出电压进行平滑。
当二极管导通时，滤波电容器会被充放电，将脉动电压平滑为直流电压。
这样，通过桥式整流滤波电路，交流电源可以转化为稳定的直流电源。
桥式整流滤波电路的优点是结构简单、效率高，适用于小功率的电源供应。
缺点是输出电压的峰值只能接近输入电压的峰值，不能完全等于输入电压的峰值。
此外，由于滤波电容器的存在，当负载变化较大时，电容器可能无法快速适应变化，导致输出电压的波动。
在实际应用中，桥式整流滤波电路常常用于电子设备中的电源模块，例如电子器件、通信设备和电视机等。
通过桥式整流滤波电路可以将市电的交流电转化为直流电，提供给电子设备稳定的电源供应。
总结起来，桥式整流滤波电路通过四个二极管和一个电容器的组合，将交流电源转化为稳定的直流电源。
它的工作原理是利用二极管的导通特性实现半波整流，并通过电容器对输出的脉动进行平滑。
二极管整流电路
二极管整流电路二极管整流电路是一种常见的电子电路，用于将交流信号转换为直流信号。
这种电路具有简单、可靠和效率高的特点，被广泛应用于各种电子设备中。
一、原理二极管整流电路的原理基于二极管的非线性特性和单向导电性。
二极管在正向偏置时具有低电阻，可以通过电流。
而在反向偏置时，二极管则具有高电阻，电流无法通过。
利用这种特性，可以实现对交流信号的单向导通，从而将其转换为直流信号。
二、半波整流电路半波整流电路是简单且常见的一种二极管整流电路。
它由一个二极管和负载电阻组成。
其工作原理如下：1. 正半周期：当输入信号的正半周期时，二极管正向偏置，导通电流。
此时，输出信号等于输入信号的幅值。
换言之，正半周期的信号被完整地传递到输出端。
2. 负半周期：当输入信号的负半周期时，二极管反向偏置，截止电流。
此时，输出信号为零。
因此，负半周期的信号被屏蔽掉，不传递到输出端。
通过这种方式，半波整流电路实现了将交流信号的负半周期去除，只保留了正半周期，从而获得了一个单向的直流输出信号。
三、全波整流电路全波整流电路可以更有效地利用输入信号，将其完全转换成直流信号。
它由两个二极管和负载电阻组成。
其工作原理如下：1. 正半周期：当输入信号的正半周期时，二极管D1正向偏置，导通电流。
此时，输出信号的电压等于输入信号的幅值。
2. 负半周期：当输入信号的负半周期时，二极管D2反向偏置，导通电流。
此时，输出信号的电压等于负半周期信号的绝对值。
通过将正负半周期的信号叠加，全波整流电路实现了将交流信号转换为只包含正半周期的直流信号。
四、滤波电路在二极管整流电路中，由于转换后的信号仍然存在纹波，因此需要添加滤波电路来减小纹波的幅度，使输出信号更稳定。
常见的滤波电路包括电容滤波器和电感滤波器。
1. 电容滤波器：电容滤波器通过在负载电阻前并联一个电容器，利用电容器对高频信号具有较低阻抗的特点，来减小纹波。
电容滤波器能够滤除纹波的高频成分，将输出信号变得更加平滑。

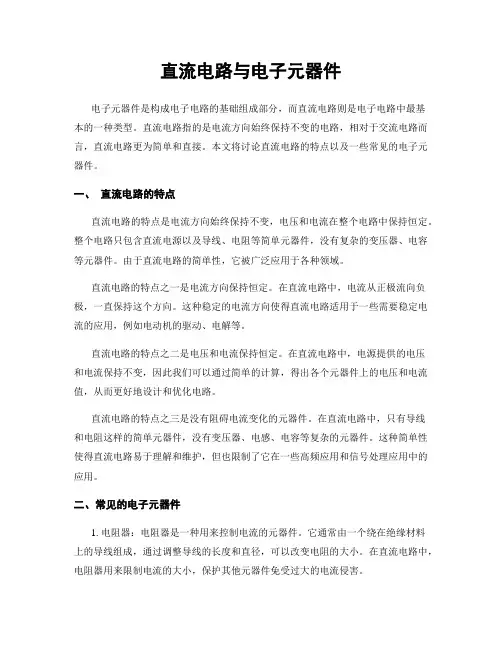

直流电路与电子元器件
直流电路与电子元器件电子元器件是构成电子电路的基础组成部分，而直流电路则是电子电路中最基本的一种类型。
直流电路指的是电流方向始终保持不变的电路，相对于交流电路而言，直流电路更为简单和直接。
本文将讨论直流电路的特点以及一些常见的电子元器件。
一、直流电路的特点直流电路的特点是电流方向始终保持不变，电压和电流在整个电路中保持恒定。
整个电路只包含直流电源以及导线、电阻等简单元器件，没有复杂的变压器、电容等元器件。
由于直流电路的简单性，它被广泛应用于各种领域。
直流电路的特点之一是电流方向保持恒定。
在直流电路中，电流从正极流向负极，一直保持这个方向。
这种稳定的电流方向使得直流电路适用于一些需要稳定电流的应用，例如电动机的驱动、电解等。
直流电路的特点之二是电压和电流保持恒定。
在直流电路中，电源提供的电压和电流保持不变，因此我们可以通过简单的计算，得出各个元器件上的电压和电流值，从而更好地设计和优化电路。
直流电路的特点之三是没有阻碍电流变化的元器件。
在直流电路中，只有导线和电阻这样的简单元器件，没有变压器、电感、电容等复杂的元器件。
这种简单性使得直流电路易于理解和维护，但也限制了它在一些高频应用和信号处理应用中的应用。
二、常见的电子元器件1. 电阻器：电阻器是一种用来控制电流的元器件。
它通常由一个绕在绝缘材料上的导线组成，通过调整导线的长度和直径，可以改变电阻的大小。
在直流电路中，电阻器用来限制电流的大小，保护其他元器件免受过大的电流侵害。
2. 二极管：二极管是一种具有单向导电特性的元器件。
它有一个正极（阳极）和一个负极（阴极），只能从阴极流向阳极的方向导电。
二极管在直流电路中常用于整流，将交流电转变为直流电。
3. 三极管：三极管是一种用来放大电流的元器件。
它有三个引线：基极、发射极和集电极。
通过在基极输入微小的信号电流，三极管能够放大为较大的电流输出。
三极管广泛应用于功率放大、开关控制等领域。
4. 电容器：电容器是一种储存电荷的元器件。
二极管电路原理
二极管电路原理二极管是一种半导体器件，具有单向导电性。
它只能允许电流从一个方向流过，而阻止电流从反方向流过。
在电路中，二极管可以用来整流、检波、稳压和开关等多种应用。
下面将介绍二极管电路的基本原理。
1. 整流电路整流电路是一种将交流电转换为直流电的电路。
二极管整流电路通常由一组二极管和电容器组成。
当交流电压正半周时，二极管导通，电流通过电容器和负载形成回路，电容器充电。
当交流电压负半周时，二极管截止，电流无法通过二极管，电容器就成为电源向负载供电，从而得到直流电压。
2. 检波电路检波电路是一种将高频信号转换为低频信号的电路。
二极管检波电路通常由一个二极管和电容器组成。
当高频信号通过二极管时，只有正向电压可以使二极管导通，从而得到低频信号。
同时，电容器起到滤波作用，将高频信号滤掉。
3. 稳压电路稳压电路是一种使输出电压保持稳定的电路。
二极管稳压电路通常由多个二极管和电容器组成。
当输出电压低于指定值时，二极管导通，电流可以通过电容器和负载形成回路，使输出电压升高。
当输出电压高于指定值时，二极管截止，电流无法通过二极管，电容器成为电源向负载供电，使输出电压降低。
通过调节电容器的大小，可以使输出电压保持稳定。
4. 开关电路开关电路是一种控制电流通断的电路。
二极管开关电路通常由一个二极管和一个可控硅（SCR）组成。
当可控硅导通时，电流可以通过二极管和可控硅形成回路，使负载得到电源供电。
当可控硅截止时，电流无法通过可控硅和二极管，负载无法得到供电。
通过控制可控硅的导通和截止时间，可以控制电流的通断状态。
总之，二极管电路在电子设备中发挥着重要的作用。
整流、检波、稳压和开关等多种应用都可以使用二极管来实现。
理解二极管的原理和特性可以帮助我们更好地设计和应用电路，提高电子设备的性能和可靠性。

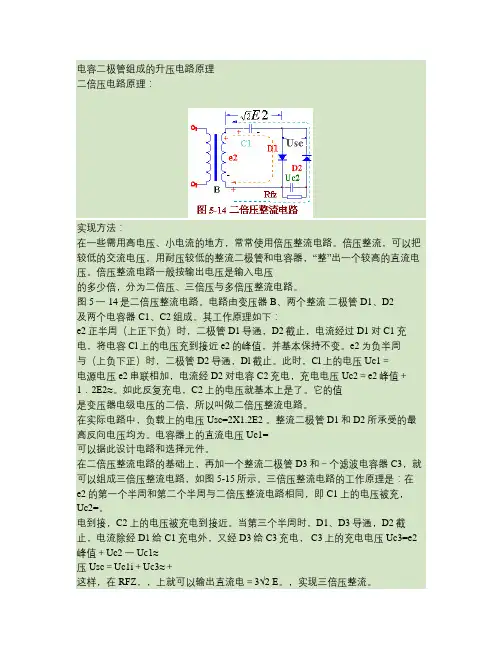

电容二极管组成的升压电路原理
电容二极管组成的升压电路原理二倍压电路原理：实现方法：在一些需用高电压、小电流的地方，常常使用倍压整流电路。
倍压整流，可以把较低的交流电压，用耐压较低的整流二极管和电容器，“整”出一个较高的直流电压。
倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路。
图5一14是二倍压整流电路。
电路由变压器B、两个整流二极管D1、D2及两个电容器C1、C2组成。
其工作原理如下：e2正半周（上正下负）时，二极管D1导通，D2截止，电流经过D1对C1充电，将电容Cl上的电压充到接近e2的峰值，并基本保持不变。
e2为负半周与（上负下正）时，二极管D2导通，Dl截止。
此时，Cl上的电压Uc1＝电源电压e2串联相加，电流经D2对电容C2充电，充电电压Uc2＝e2峰值＋1．2E2≈。
如此反复充电，C2上的电压就基本上是了。
它的值是变压器电级电压的二倍，所以叫做二倍压整流电路。
在实际电路中，负载上的电压Usc=2X1.2E2 。
整流二极管D1和D2所承受的最高反向电压均为。
电容器上的直流电压Uc1=可以据此设计电路和选择元件。
在二倍压整流电路的基础上，再加一个整流二极管D3和－个滤波电容器C3，就可以组成三倍压整流电路，如图5-15所示。
三倍压整流电路的工作原理是：在e2的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充，Uc2=。
电到接，C2上的电压被充电到接近。
当第三个半周时，D1、D3导通，D2截止，电流除经D1给C1充电外，又经D3给C3充电， C3上的充电电压Uc3=e2峰值＋Uc2一Uc1≈压Usc＝Uc1i＋Uc3≈＋这样，在RFZ，，上就可以输出直流电＝3√2 E。
，实现三倍压整流。
3倍压电路：。
功率单元工作原理
功率单元工作原理功率单元是一类应用于电力系统，主要用于电力转换和传输过程中的电力设备。
功率单元通常包括变压器、整流器和直流电容器等关键元件。
功率单元的工作原理是将交流电转化为直流电，并通过直流电容器储存一定的电荷，然后再将直流电输送到其他设备或领域。
下面我们详细介绍功率单元的工作原理。
一、功率单元的组成功率单元是由变压器、整流器和直流电容器组成的。
变压器：变压器的作用是将交流电转换成低电压的交流电，为后续的正弦波整流器提供初始的电源。
整流器：整流器是将变压器输出的低压交流电变成直流电。
其中整流器有两种形式，一种是半控整流器，另一种是全控整流器。
前者是指整流器在输出电流的正半波和负半波时采用不同的整流元件，而后者则使用同样的晶体管或管子。
直流电容器：直流电容器的主要作用是在整流后的直流电平上存储储能和滤除电流中的脉冲和噪音等。
二、功率单元的工作原理功率单元的工作原理是将交流电转换为直流电，并通过直流电容器进行储存和限流等处理，最后再输送到其他设备或领域。
在电力系统中，交流电首先通过变压器降压，在变压器二次侧获得低电压交流电。
然后，低电压交流电通过整流器，将交流电转换成直流电。
在整流器输出的直流电上，加上一个直流电容器，这样就能形成带间隔的直流电。
电容器的功能是防止电源的电压产生突变，也可以抑制交流干扰。
直流电容器的数量和类型，取决于储存的能量和平滑的纹波因子等要求。
最后，直流电通过一个反向保护二极管，直接流向电源或转换为交流电。
若为电源，直流电输入其他设备，执行各种功变换电和负载控制，同时维持电源不中断。
三、功率单元的应用功率单元在现代电力系统中应用广泛，通常用于以下场合：1、工业自动化领域：主要用于电力控制和转换，以及一些继电器控制和电源控制等场合。
2、通信领域：功率单元用于通信站、通讯电源等场合，需要安全、高效的电源提供。
3、交通领域：功率单元在交通系统中的应用主要在于交通信号灯、地铁系统、轨道交通系统等场合。
二极管的电容效应、等效电路及开关特性
二极管的电容效应、等效电路及开关特性二极管的电容效应二极管具有电容效应。
它的电容包括势垒电容CB和扩散电容CD。
1.势垒电容CB(Cr)前面已经讲过，PN结内缺少导电的载流子，其电导率很低，相当于介质;而PN结两侧的P区、N区的电导率高，相当于金属导体。
从这一结构来看，PN结等效于一个电容器。
事实上，当PN结两端加正向电压时，PN结变窄，结中空间电荷量减少，相当于电容"放电"，当PN结两端加反向电压时，PN结变宽，结中空间电荷量增多，相当于电容"充电"。
这种现象可以用一个电容来模拟，称为势垒电容。
势垒电容与普通电容不同之处，在于它的电容量并非常数，而是与外加电压有关。
当外加反向电压增大时，势垒电容减小;反向电压减小时，势垒电容增大。
目前广泛应用的变容二极管，就是利用PN 结电容随外加电压变化的特性制成的。
2.扩散电容CDPN结正向偏置时，N区的电子向P区扩散，在P区形成一定的非平衡载流子的浓度分布，即靠近PN结一侧浓度高，远离PN结的一侧浓度低。
显然，在P区积累了电子，即存贮了一定数量的负电荷;同样，在N区也积累了空穴，即存贮了一定数的正电荷。
当正向电压加大时，扩散增强，这时由N区扩散到P区的电子数和由P区扩散到N区的空穴数将增多，致使在两个区域内形成了电荷堆积，相当于电容器的充电。
相反，当正向电压减小时，扩散减弱，即由N 区扩散到P区的电子数和由P区扩散到N区的空穴数减少，造成两个区域内电荷的减少，、这相当于电容器放电。
因此，可以用一个电容来模拟，称为扩散电容。
总之，二极管呈现出两种电容，它的总电容Cj相当于两者的并联，即Cj=CB + CD。
二极管正向偏置时，扩散电容远大于势垒电容Cj≈CD ;而反向偏置时，扩散电容可以忽略，势垒电容起主要作用，Cj≈CB 。
二极管的等效电路二极管是一个非线性器件，对于非线性电路的分析与计算是比较复杂的。
为了使电路的分析简化，可以用线性元件组成的电路来模拟二极管。
二极管和电容串联的作用
二极管和电容串联的作用二极管（diode）和电容器（capacitor）是电子电路中常见的两种基本元件。
二极管是一种具有电流导通特性的元件，电容器则是一种存储电荷和能量的元件。
它们的串联组合在电子电路中有着各自的作用和应用。
首先，我们来看看二极管和电容器的基本特性和工作原理。
二极管是一种半导体元件，有两个电极，被称为阳极（anode）和阴极（cathode）。
它的主要特性是正向导通和反向截止。
当二极管处于正向电压状态时，即阳极电压高于阴极电压时，会形成一个通道，使得电流可以流过二极管。
而当二极管处于反向电压状态时，即阳极电压低于阴极电压时，会截止电流通过。
这种正向导通和反向截止的特性，使得二极管在电子电路中有着多样的应用，例如整流、波形修整、保护等。
电容器是一种由两个导体电极和介质组成的元件。
电容器的主要特性是可以存储电荷和能量，在电路中起到存储和释放能量的作用。
电容器的容量（capacitance）表示电容器可以存储的电荷量，单位是法拉（Farad）。
当电容器两端施加电压时，电容器会存储电荷，并且电容器两端的电压与存储的电荷量成正比。
电容器的存储和释放能量的特性使得它在电子电路中有着广泛的应用，例如滤波、延时、稳压等。
首先，二极管和电容器串联可以实现电压加倍器（voltage multiplier）的功能。
电压加倍器是一种电路，可以将输入电压倍增到更高的输出电压。
一个常见的电压加倍器电路就是使用二极管和电容器构成的倍压整流电路。
在正弦交流电压输入时，当输入电压为正向时，二极管导通，电流经过二极管充电电容器；当输入电压为反向时，二极管截止，电荷被电容器保留。
通过反复的充电和保留过程，电容器的电压逐步累积，从而实现了输出电压的倍增。
这种电压加倍器电路可以用于高压直流电源的设计。
其次，二极管和电容器串联也可以实现信号整形（signal shaping）和滤波（filtering）的功能。
在一些电子电路中，需要对信号进行整形和滤波处理，使得输出的信号更加准确和稳定。
电阻、电容、二极管、IC等规格、封装、尺寸
贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
二极管全桥整流电路
二极管全桥整流电路二极管全桥整流电路是一种常用的电路形式，它能将交流电信号转换为直流电信号。
在这个电路中，四个二极管被用于控制电流的方向。
当输入交流电被施加到这个电路时，控制电路内的二极管会轮流导通，从而实现整流。
这种电路的优点是它能够快速地将交流电转换为直流电，同时具有较高的效率。
在本文中，我们将介绍二极管全桥整流电路的基本工作原理和其常见应用。
首先，我们来了解一下二极管全桥整流电路中每个部件的作用。
它由四个二极管组成，这些二极管将输入的交流电矩形波变为正弦波。
首先，交流电信号穿过变压器并输入到电路。
然后，它通过两个二极管之一流入电容器，同时在另外两个二极管之一回流。
这种电路的关键在于，当交流电矩形波变为正弦波时，电容器会在整个周期内保持充电状态，从而实现了整流。
由于电容器可以在整个周期内保持充电状态，所以通过电容器的电流永远不会降到零。
二极管全桥整流电路使用非常广泛，特别是在低功率电子设备中。
它可以被用于将交流电信号转换为直流电信号，这在电子学、通信和电子音乐领域都是非常重要的。
例如，在电子风琴中，用于产生合成音频与升降降弦的键盘上使用了二极管全桥整流电路。
在充电器和直流电源中使用该电路，优点在于整流电路非常简单且成本低廉。
此外，还有一些其他的电子设备需要使用二极管全桥整流电路，如喷墨打印机、复印机、扫描仪等。
这些设备使用它是因为它能将交流电信号转换为直流电信号，这对于其正常工作至关重要。
总之，二极管全桥整流电路是一种非常重要和常用的电路形式，能够将交流电信号转换为直流电信号。
了解其基本工作原理和各个部件的作用，对于电子行业的工作者们来说是非常必要的。
