信锐千兆系列POE交换机产品概述SW-5008系列是信锐采用新一代交换芯片的高性能的全千兆POE交换机，作为信锐整体无线解决方案的组件，可通过网线为无线NAP供电，提供最大单端口30W供电，完全满足新一代无线NAP的需求，为企业构建更安全、会营销的WLAN网络。
信锐 千兆系列POE交换机产品特性Ø最大支持8口af/15.4W 输出或4口at/30W输出；Ø支持IEEE802.3at(30W)标准，兼容IEEE802.3af(15.4W)的受电设备（PD）；Ø能自动检测识别符合IEEE 802.3at及IEEE802.3af标准的受电设备；Ø先进的自感知算法只为IEEE 802.3af/at标准的终端设备供电，不需去担心会损坏私有标准的POE或非POE设备；Ø支持端口供电优先级，保证网络关键节点的持续供电；Ø网线供电传输距离最长可达100米，可灵活扩展网络而不受电力线布局限制，轻松将无线AP、网络摄像头等终端设备挂在墙壁高处或天花板上；产品规格SW-5008规格信锐千兆POE交换机规格书 项目 SW-5008固定端口 8个10/100M/1000M电口(8个POE口） 供电标准 IEEE802.3af/at单端口最高输出功率 30W整机最高POE输出功率 124WPOE供电脚位 1,2(+) / 3,6(-)转发模式 全线速存储转发转发速率 10M：14881pps/port 100M：148810pps/port 1000M：1488095pps/port工作温度 0℃~40℃ (32℉~104℉)存储温度 -40℃~70℃ (-40℉~158℉)工作湿度 10%～90%无凝结存储湿度 5%～95%无凝结外观尺寸 294（L)*180(W)*44(H)mm输入电源 100-240VAC, 50/60Hz整机重量 <2KgLED指示灯 Power，Link/Act，1000Mnps，POE Status，PoE MAX 节能环保 符合国际“EEE”环保节能标准支持协议标准 IEEE 802.3af，以太网供电POE标准； IEEE 802.3at，以太网供电POE+标准； IEEE 802.3u，快速以太网标准；IEEE 802.3ab，千兆以太网标准；IEEE 802.3x，全双工以太网数据链路层流控； IEEE 802.3az，EEE高效节能以太网标准；MAC地址 支持8K MAC地址表；支持自动更新，双向学习；端口流控 半双工基于背压式控制； 全双工基于PAUSE帧；巨型帧 最大支持9216Byte物理介质 10/100Base-TX：3/4/5类双绞线，支持最大传输距离100m1000Base-T：5类双绞线，支持最大传输距离100m网线线序 支持Auto-MDIX功能，自动识别直通网线和交叉网线协商模式 端口支持自动协商功能（自协商传输速率和双工模式）订购信息Sundray 千兆系列POE交换机型号备注规格 SW-5008 8千兆电口PoE交换机，支持802.3af/at 必选。
信锐无线产品功能介绍v2.2_v1.0
目录
Contents
1 2 3
信锐上网认证方式介绍
信锐O2O增值营销介绍 信锐网络安全措施介绍 信锐技术无线产品介绍
4
信锐无线AP
NAP-7600双频 IP 68 防护
NAP-2400单频
NAP-2600双频 内置天线
NAP-2600双频 外置天线
功分方案
NAP-4600 11AC
NAP-2400-P 全入墙式
微信认证
一键关注 点一点
扫一扫 微信授权
扫描微信二维码，弹出一键关注上网页面，用户 只需点击“一键关注上网”，再点击“关注”， 即可实现上网。
1 2 3 4
微信认证
一键关注 点一点 扫一扫 微信授权 扫描微信二维码，弹出一键关注上网页面，用户点击 “一键关注上网”，再点击“关注”，会弹出一个允许 获得公开信息的提示，点击允许即可实现上网。（点击 “取消”则无法上网）
免用户认证
免用户认证，只需点击Portal广告页面的登录即可上网。 方便客户接入上网的同时进行增值营销。
目录
Contents
1 2 3
信锐上网认证方式介绍
信锐O2O增值营销介绍 信锐网络安全送广告模板，可自由定义属于自己的广告。
推广规则
多种灵活的营销信息推广方式，利用WLAN进行免费广告营销，精准有效。
NAP-2400-P 半入墙式
NAP-2400-S 放装式
信锐无线控制器
NAC-7100 管理AP数 1280/3840
NAC-7200 管理AP数 1560/4680
NAC-7300 管理AP数 2560/7680
NAC-7600 管理AP数 4096/12288
NAC-6100 管理AP数 72/600
信锐核心交换机

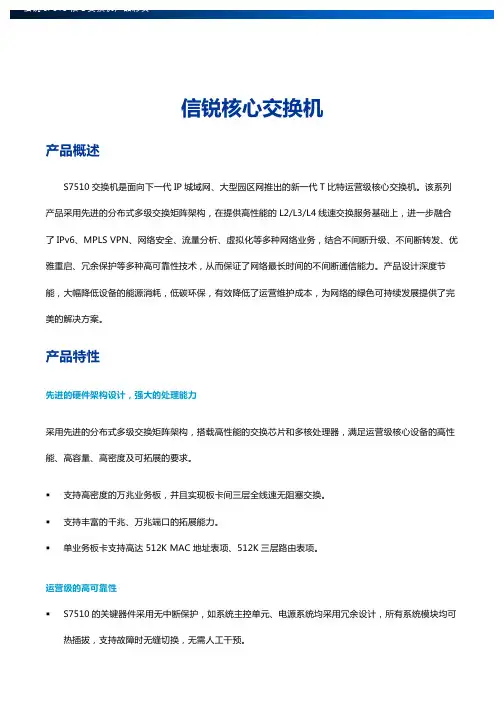

信锐核心交换机产品概述S7510交换机是面向下一代IP城域网、大型园区网推出的新一代T比特运营级核心交换机。
该系列产品采用先进的分布式多级交换矩阵架构，在提供高性能的L2/L3/L4线速交换服务基础上，进一步融合了IPv6、MPLS VPN、网络安全、流量分析、虚拟化等多种网络业务，结合不间断升级、不间断转发、优雅重启、冗余保护等多种高可靠性技术，从而保证了网络最长时间的不间断通信能力。
产品设计深度节能，大幅降低设备的能源消耗，低碳环保，有效降低了运营维护成本，为网络的绿色可持续发展提供了完美的解决方案。
产品特性先进的硬件架构设计，强大的处理能力采用先进的分布式多级交换矩阵架构，搭载高性能的交换芯片和多核处理器，满足运营级核心设备的高性能、高容量、高密度及可拓展的要求。
￭支持高密度的万兆业务板，并且实现板卡间三层全线速无阻塞交换。
￭支持丰富的千兆、万兆端口的拓展能力。
￭单业务板卡支持高达512K MAC地址表项、512K三层路由表项。
运营级的高可靠性￭S7510的关键器件采用无中断保护，如系统主控单元、电源系统均采用冗余设计，所有系统模块均可热插拔，支持故障时无缝切换，无需人工干预。
￭S7510支持STP/RSTP/MSTP协议，支持VRRP协议，同时支持环网保护，双上行主备链路保护，LACP链路聚合等简单高效的冗余保护机制。
￭支持ISSU（In-Service Software Upgrade）业务不中断系统升级，及GR（Graceful Restart）优雅重启for OSPF/BGP等路由协议，保证系统升级及主控切换时用户数据的不间断转发。
￭超高精度的BFD双向链路检测机制，通过和二、三层协议的联动，实现毫秒级的故障检测及业务恢复，极大程度地提高了网络系统的可靠性。
￭完善的以太网OAM机制，支持802.3ah、802.1ag和ITU-Y.1731，通过对网络运行状态的实时监控，实现对故障的快速检测与定位。
信锐NAP-3700无线接入点产品安装手册说明书
NAP-3700无线接入点 安装指导深圳市信锐网科技术有限公司文档版本:003700-001702-10版权所有 © 深圳市信锐网科技术有限公司 2017.保留一切权利。
1产品概述信锐NAP-3700无线接入点是信锐自主研发的新一代802.11ac wave2高性能无线接入点。
NAP-3700支持MU-MIMO，内置矩阵式智能天线，支持11ac/a/n和11b/g/n双频并发，整机最高速率可达1267Mbps，可提供更快的无线上网和更大的无线覆盖范围。
产品高达1.267Gbps的最大传输速率能够轻松满足各种无线业务的承载使用，如视频、语音等多媒体业务，并提供智能射频、服务质量保证、无缝漫游等。
设备采用千兆以太网口上行链路，突破了百兆上行速率的限制，保证无线高速传输；支持本地供电与PoE远程供电，可根据客户现场供电环境进行灵活选择。
配合信锐NAC系列控制器，为用户带来前所未有的快速体验和更安全的业务接入。
信锐NAP-3700产品外观美观大方，安装方便，适用于吸顶、壁挂以及桌面放装。
1.1产品外观信锐NAP-3700包含1个10/100/1000Mbps支持PoE的以太网口，1个Console口，1个12V 本地电源接口，1个USB接口，1个reset复位孔。
图 1-1产品正面图图 1-2产品侧面接口图1.2产品参数2安装准备2.1 安全注意事项NAP-3700为室内型，必须在室内使用，为保证AP设备长期处于良好的运行状态，保证设备能正常工作及延长使用寿命，必须使系统处于规定的运行环境之中。
警告：为了避免对人和设备造成伤害，请在安装设备之前仔细阅读本书的安全建议。
请在专业的工程人员指导下安装设备，以下安全建议并不涉及所有可能出现的危险情况。
2.1.1安装选址✓选址不宜在温度高、有害气体、易燃易爆、易受电磁干扰（大型雷达站、发射电台、变电站）及电压不稳的环境中；应避开经常有大震动或强噪声且远离各种污染源的地方。
信锐POE交换机彩页
信锐RS5300系列安视交换机产品彩页产品概述信锐RS5300-28X-PWR-SI产品是信锐自主研发的安视POE交换机。
安视交换机采用全新的系统架构设计，可以同瘦AP模式一样在无线AC上零配置上线管理，实现安视交换机的即插即用。
信锐安视交换机可以通过多种方式自动发现无线AC，通过无线AC即可对交换机进行配置管理，包括端口信息、VLAN、端口开启关闭等；可以通过无线AC进行可视化状态查看，包括交换机负载、端口转发负载、交换机在线离线状态、端口开启关闭状态等；还具备比传统交换机更安全的特性，同时可以与无线网络、安全设备进行联动实现更安全的网络管控。
信锐安视交换机RS5300-28X-PWR-SI 提供了24个千兆POE电口，4个10G SPF+万兆光口，支持IEEE 802.3af/at供电标准，单端口最大输出PoE功率30W，整机最大输出PoE功率370W。
RS5300 系列交换机在同类产品中处于领先地位，能够满足大型网络的组网需求，并具备丰富的智能和安全特性，特别适合于作为大型校园网、企业网、IP 城域网的接入设备。
产品规格RS5300-28X-PWR-SI规格信锐安视交换机规格书项目 RS5300-28X-PWR-SI外形尺寸（宽×深×440mm×330mm×44.5mm高）（mm）固定端口 24个千兆POE电口，4个10G SPF+万兆光口，支持IEEE 802.3af/at供电标准，单端口最大输出功率30W，整机最大输出功率370W管理端口 1个Console口电源 内置电源使用环境 工作温度：-5°C～50°C存储温度：-40°C～70°C相对湿度：5%～90% RH 无凝结交换容量 336Gbps/3.36Tbps包转发率 108Mpps/126Mpps接入方式 支持胖瘦一体化，支持安视交换机和普通交换机两种工作模式，可以根据不同的组网需要，随时灵活的进行切换交换机零配置上线方式 二层广播自动发现控制器配置静态IP地址三层发现控制器 DHCP Option43方式发现控制器 DNS域名发现控制器一键替换 通过控制器一键替换“按钮”即可完成故障设备替换 生成树 支持STP、RSTP、MSTP协议组播 支持IGMP v1/v2/v3 SnoopingVLAN 支持4K个VLANEEE 支持IEEE 802.3az 标准的 EEE节能技术：当EEE使能时，从而大幅度的减小端口在该阶段的功耗，达到了节能的目的。
Sundray_WLAN_v2.0_2014年度渠道初级认证培训01_入门案例
接口配置
VLAN配置
DHCP配置
路由配置
NAT配置
DNS配置
AP配置
无线网络配置
关于AP发现
部署无线接入点之前，通常不需要对AP进行任何配置。只需在无线控制器统一集中配置，这种方式 简化了部署及配置过程。
因此，AP启动后，需要首先寻找无线控制器的地址，以连接到无线控制器，以接受统一管理，获取 配置，创建数据隧道等。
无线控制器介绍
console口， 调试或者通 讯用(短信猫)
USB,调试 或者恢复 密码用
管理口， 管理用
业务数据口
控制器登录
界面:web控制台 登陆:https方式 MANAGE口默认地址:10.252.252.252 默认用户名密码:admin/admin
10.252.252.252/24
无线接入点NAP-2600
2*2MIMO 支持802.11a/b/g/n ，双频 上联百兆/千兆电口，支持POE或本地供电 整机最大支持600Mbps的接入速率 适用于室内放装、壁挂、吸顶安装
无线接入点NAP-2400-P
支持802.11b/g/n,单频 上联百兆，支持POE 适用于室内入墙安装
目录
Contents
1 2 3
设备简介
配置思路 配置案例
目录
Contents
1 2 3
设备简介
配置思路 配置案例
无线控制器NAC
集中管理AP接入点 功能集防火墙，用户认证服务器，证书颁发中 心，无线射频管理软于一体。 具有多元化的认证方式，精细化的用户管理。 协议优化，射频优化，二三层漫游，灵活的 QOS控制，应用识别管控等功能。
WLAN网络构架
信锐核心交换机-SUNDRAY
信锐核心交换机产品概述S7503交换机是面向下一代IP城域网、大型园区网推出的新一代T比特运营级核心交换机。
该系列产品采用先进的分布式多级交换矩阵架构，在提供高性能的L2/L3/L4线速交换服务基础上，进一步融合了IPv6、网络安全、等多种网络业务，结合不间断转发、优雅重启、冗余保护等多种高可靠性技术，从而保证了网络最长时间的不间断通信能力。
产品设计深度节能，大幅降低设备的能源消耗，低碳环保，有效降低了运营维护成本，为网络的绿色可持续发展提供了完美的解决方案。
产品特性先进的硬件架构设计，强大的处理能力采用先进的分布式多级交换矩阵架构，搭载高性能的交换芯片和多核处理器，满足运营级核心设备的高性能、高容量、高密度及可拓展的要求。
￭支持高密度的万兆业务板，并且实现板卡间三层全线速无阻塞交换。
￭支持丰富的千兆、万兆端口的拓展能力。
￭单业务板卡支持高达512K MAC地址表项、512K三层路由表项。
运营级的高可靠性￭S7503的关键器件采用无中断保护，如系统电源系统均采用冗余设计，所有系统模块均可热插拔，支持故障时无缝切换，无需人工干预。
￭S7503支持STP/RSTP/MSTP协议，支持VRRP协议，同时支持环网保护，双上行主备链路保护，LACP 链路聚合等简单高效的冗余保护机制。
￭超高精度的BFD双向链路检测机制，通过和二、三层协议的联动，实现毫秒级的故障检测及业务恢复，极大程度地提高了网络系统的可靠性。
￭完善的以太网OAM机制，支持802.3ah、802.1ag和ITU-Y.1731，通过对网络运行状态的实时监控，实现对故障的快速检测与定位。
￭S7503软硬件的高可靠性设计，满足电信级业务50ms的故障恢复时间要求，真正做到了运营级核心设备5个9（99.999%）的高可靠性。
