星三角降压启动原理
电动机星三角降压启动的PLC控制课件
2023
PART 05
问题与展望
REPORTING
目前存在的问题与解决方案
控制精度问题
目前电动机星三角降压启动的PLC控制精度不够高，可能导致电动机运行不稳定。解决方案：采用高精度传感器和优 化算法，提高控制精度。
响应速度问题
在某些情况下，PLC对电动机的控制响应速度不够快，影响电动机的运行性能。解决方案：采用高速PLC和优化控制 算法，提高响应速度。
总结词
安全性能要求高的场所应用
VS
详细描述
在电梯系统中，电动机的启动和停止需要 非常高的安全性能。通过PLC控制的星三 角降压启动方式，可以确保电梯在启动过 程中平稳、无冲击，同时也能够保证电梯 在紧急情况下的快速响应和安全停靠。
案例三
总结词
节能环保的应用
详细描述
在某空调系统中，电动机的启动和停止需要 考虑到节能和环保的要求。通过PLC控制的 星三角降压启动方式，可以有效地降低电动 机的启动电流，减少对电网的冲击，同时也 能够减少能源的浪费，符合节能环保的要求 。
随着电动机转速的升高，当达到一定转速时，通过控制系统断开星形接法的接触器 ，同时闭合三角形接法的接触器，使电动机正常运行。
在整个启动过程中，通过控制电路实现对电动机的自动控制，确保电动机的安全、 稳定运行。
星三角降压启动的优缺点
优点
星三角降压启动能够有效地降低电动机的启动电流和启动转矩，减小对电网的冲击，同时能够减小机械设备的振 动和磨损，延长设备的使用寿命。
2023
REPORTING
电动机星三角降压启 动的plc控制课件
2023
目录
• 电动机星三角降压启动原理 • PLC控制系统的基本知识 • 电动机星三角降压启动的PLC控制方案 • 实际应用案例分析 • 问题与展望
星三角降压启动原理

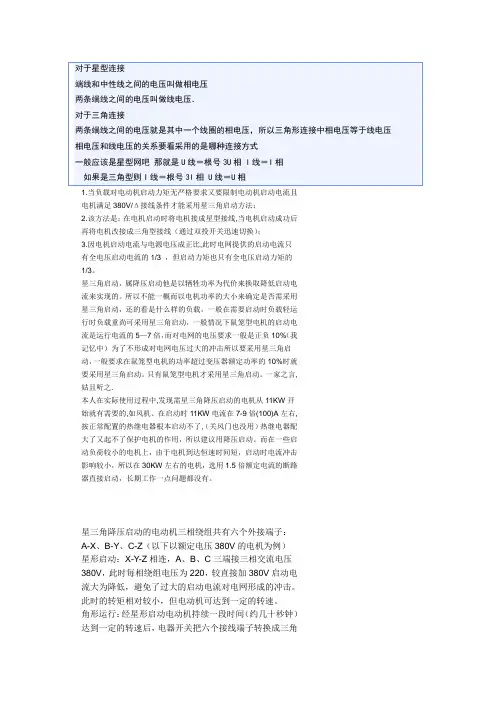

1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。
而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
星三角启动原理图及接线图
星三角形降压启动原理1。
当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10％（我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10％时就要采用星三角启动.只有鼠笼型电机才采用星三角启动。
一家之言，姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7—9倍(100）A左右，按正常配置的热继电器根本启动不了，(关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。
而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机,选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子：A—X、B—Y、C-Z(以下以额定电压380V的电机为例)星形启动:X-Y—Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击.此时的转矩相对较小，但电动机可达到一定的转速。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
星三角降压启动原理
星三角降压启动原理
星三角降压起动是一种常用的电动机启动方式，其原理如下：
1. 电路连接：在星三角降压起动电路中，电动机的三个绕组分别与三个继电器K1、K2、K3的触点相连。
继电器K1的三个
触点依次与电动机绕组的U、V、W相连接，同时与电源相连接；K2、K3的三个触点分别与电动机绕组的U、V、W相连接。
2. 起动过程：
a. 初始状态：在起动前，继电器K1、K2、K3处于断开状态，即其触点的常闭触点闭合，常开触点断开。
b. 起动准备：当起动按钮按下后，继电器K1的触发线圈接通，触点切换到常开触点闭合、常闭触点断开的状态。
c. 星形连接：K1触点的常开触点闭合后，U、V、W绕组便
形成了一个星形连接，此时电动机的输入电压等于供电电源的电压，电动机处于较低的电压状态。
d. 延时操作：经过一段预定的延时时间，通常是数秒至数十秒，继电器K2的触发线圈接通，触点切换到常开触点闭合、
常闭触点断开的状态。
e. 三角连接：K2触点的常开触点闭合后，U、V、W绕组便
形成了一个三角形连接，电动机的输入电压接近于供电电源电压的三分之一，此时电动机实际上得到了降压启动。
f. 延时断开：在电动机转速逐渐增加至正常工作速度后，继
电器K3的触发线圈接通，触点切换到常开触点闭合、常闭触
点断开的状态。
此时，继电器K1、K2、K3的触点全部断开，电动机绕组回到常规的工作状态。
星三角降压起动利用了继电器的触点切换功能和延时控制，实现了电动机在起动过程中从较低电压逐渐增加到额定电压的平稳启动过程。
这种启动方式有助于减小起动时的电流冲击，保护电动机和电网设备的稳定运行。
星三角降压启动工作原理
星三角降压启动工作原理
星三角降压启动是一种常用的电动机启动方法。
它的工作原理是通过改变电动机的电源接线方式，从星型接线转换成三角形接线，从而实现降压启动。
正常情况下，电动机一般采用三相交流电源供电，通过星型接线将电动机的三个相分别与电源的三个相线相连。
在电机起动时，电动机的起动电流较大，可能会造成电网电压急剧下降，从而影响其他设备正常运行。
为了避免这种情况，可以采用星三角降压启动方法。
具体工作原理如下：
1. 电动机起动时，将电动机的三个相线分别连接到星型接线盒中的三个接线点。
2. 通过切换器将电源的三个相线连接到星三角接线盒中，同时将电源的三个相线重新排列，重新连接到三角形接线盒中的三个接线点。
3. 在星型接线时，电动机的起动电流较大，因为电动机的每个相线所承受的电流只有总电流的1/√3。
而在三角形接线时，电动机的电源电压减小了1/√3倍，从而降低了电动机的起动电流。
4. 当电动机起动后，逐渐将切换器切换到星型接线，使电动机能够正常运行。
通过星三角降压启动，可以有效地降低电动机起动时的电流，减小对电网的冲击，避免电网电压下降过大。
这种启动方法在各种电动机启动中都有广泛应用，特别适用于功率较大的电动机启动。
星三角降压启动电路图
• 采用星三角降压启动电路，可以进一步提高软启动器的启动性 能，延长电动机和电气元件的使用寿命
04
星三角降压启动电路的故障诊断与处理
星三角降压启动电路的常见故 障及原因
• 星三角降压启动电路的常见故障主要包括接触器故障、变压器故 障、电抗器故障等
• 星三角降压启动电路通过时间继电器或速度继电器来控制接触器 的切换，实现自动启动和停止
星三角降压启动电路的性能特 点
• 星三角降压启动电路具有降压启动、软启动、节能等优点 • 降压启动：启动过程中，电动机电压逐渐升高，启动电流减小， 对电网冲击小 • 软启动：启动过程中，电动机转速逐渐增加，避免了启动时的 机械冲击和电流冲击 • 节能：由于采用了降压启动，电动机在启动过程中的能耗降低， 提高了系统的运行效率
• 启动控制：通过时间继电器或速度继电器来控制接触器的切换， 实现电动机的降压启动
• 运行控制：当电动机启动到一定转速后，接触器切换至三角形 连接方式，电动机全速运行
• 停止控制：通过断路器来控制电路的通断，实现电动机的停止
星三角降压启动电路在变频器 控制中的应用
• 星三角降压启动电路在变频器控制中的应用主要是为了解决变频 器启动电流过大的问题
• 控制方式的确定：应根据生产工艺要求和使用环境来选择手动 控制、自动控制或远程控制等控制方式
星三角降压启动电路的应用场 合
• 星三角降压启动电路广泛应用于各种类型的电动机启动，如异步 电动机、同步电动机、直流电动机等
• 异步电动机：广泛应用于风机、水泵、压缩机等机械设备 • 同步电动机：广泛应用于大型机械设备、数控机床等场合 • 直流电动机：广泛应用于电动汽车、家用电器等场合
星三角降压原理
星三角降压原理星三角变压原理是一种常见的电气控制原理，用于降低大功率交流电动机起动时的启动电流。
它的基本原理是通过将电动机的绕组连接方式从星形改为三角形来减小起动电流。
下面将详细介绍星三角变压原理及其工作过程。
首先，我们需要了解星形和三角形绕组的基本概念。
在三相交流电动机中，绕组是由三个线圈组成的。
在星形连接方式中，每个线圈的一个端子连接在一起形成一个称为中性线的节点，而每个线圈的另一个端子分别连接到三相电源的三个相线上。
在三角形连接方式中，每个线圈的两个端子互相连接，形成一个闭合的电路。
在星形连接方式中，由于线圈之间存在相位差，三相电源中的电流会通过每个线圈，因此流过每个线圈的电流较大。
而在三角形连接方式中，线圈的两个端子直接相连，电流只需要流过线圈一次，因此流过每个线圈的电流较小。
这是星三角变压原理的核心。
接下来，我们将详细介绍星三角变压原理的工作过程。
当我们需要启动一个大功率的交流电动机时，由于电动机的额定功率很大，启动时会产生较高的启动电流。
这会对电网和电动机本身造成较大的冲击和负荷。
为了减小启动电流，我们采用星三角变压原理。
首先，将电动机的绕组连接方式从星形改为三角形。
这样，电动机启动时的电流会减小，因为电流只需要流过每个线圈一次，而不是通过所有线圈。
然后，我们使用一个特殊的起动器，称为星三角起动器。
该起动器可以自动切换电动机的绕组连接方式。
在电动机启动之初，起动器将电动机的绕组连接方式设置为星形连接。
这样，电动机可以启动，但启动电流仍然较大。
在电动机启动一段时间后，起动器会自动将电动机的绕组连接方式切换为三角形连接。
这样，在切换后，电动机的启动电流会显著减小，从而减轻了对电网和电动机的冲击和负荷。
需要注意的是，星三角变压原理只适用于起动时的低负载情况。
在启动过程中，电动机的转速较低，电动机的负载较小，因此可以采用星三角变压原理来降低启动电流。
但如果需要在高负载情况下启动电动机，那么就需要使用其他启动方法，如变频启动。
星三角降压工作原理
星三角降压工作原理
星三角降压启动基本原理就是：启动时先用Y型接法电路，使得电机加载电压为220V，这样减少系统负荷防止过载；电机启动后，改成三角型接法电路，使得电压为380V，进行正常运转。
这样有效保护电机以及电路系统，防止电流过载，不容易烧毁。
星三角降压启动，就是以改变电动机绕组接法，来达到降压启动的目的。
启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。
绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端。
绕组就变成了三角形接法。
电动机全压运转。
整个启动过程由时间继电器来指挥完成。
星点接触器和运转接触器必须实行连锁。
必须是三角形接线的电动机才能用星三角降压起动。
起动时，用开关将电动机三相绕组接线方式改为星形，每相绕组的电压为220V，起动完毕后用开关再改回三角形接线使各相绕组电压为380V。
这样的起动电流只有全压起动时的1/3。
1、该方法是：在电机启动时将电机接成星型接线，当电机启动成功。
