XXXX 工程35kV油浸式电力变压器技术规范书广西电网公司2005年10月目录1.总则2.使用条件3.技术要求4.技术参数5.供货范围6. 质量保证和试验7.供方在投标时应提供的资料和参数8.技术资料和图纸交付进度9.技术服务与设计联络1.总则1.1本规范书适用于35kV油浸式电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1985 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1985 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB/T 15164-1994 油浸式电力变压器负载导则GB 7328-1987 变压器和电抗器的声级测定GB 7354-1987 局部放电测量GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-1999 6～220kV变压器声级1.6本设备技术规范书未尽事宜，由需供双方协商确定。
油浸式电力变压器技术参数和要求
油浸式电力变压器技术参数和要求1 关于油浸式电力变压器油浸式电力变压器（Oil Immersed Power transformer）是一种由电力变压器和油浸变压器组成的变压器，其核心使用绕组和片式结构组成，由金属外壳空间裹绕而成，通常被安装在高压和中压输电线路上，用于将高压变为中压或中压变为低压。
2 技术参数油浸式电力变压器在使用前需要根据不同的要求进行适当的配置，以确保满足不同用途和工况要求。
技术参数包括电压等级，频率，静态变换比，额定功率，变压器的类型以及护组特性，以及阻抗、约束期间的延迟和按照不同标准和要求系数的参数等等。
3 要求油浸式电力变压器的建造质量要求非常严格，它的材料只能使用高质量的金属，以确保电器的可靠性。
油浸式变压器的接地要求比较严格，严禁在变压器上使用尘土接地，以避免由于大气湿度高和地面虫蛀等引起的部分接地失效而引起电火花和变压器烧坏。
油浸式变压器要求设计功率比实际功率小，以避免变压器变换后电流过大，变换后损耗过高；变压器安装时还需要考虑角度和安装高度，以确保变压器的液位合适。
此外，油浸式变压器还必须符合环境要求，包括温度、潮湿度以及大气压、抗化学腐蚀以及电磁干扰，以避免其受外界影响而对整个系统产生危害。
4 安全维护在正常使用过程中，关于油浸式变压器的安全维护也十分重要，应定期对变压器的油位和油质进行检查，并及时更换失效的附件及油体和绝缘油等，以保证变压器的可靠运行。
在日常检查过程中，还应及时发现变压器内部的腐蚀的现象，以防变压器在运行时发生短路和故障。
油浸式电力变压器作为对电能进行变换的重要设备，其技术参数和要求都是十分重要的，只有科学选用和严格按照要求设计、建造、安装、使用和维护，才能保证油浸式变压器正常可靠运行，更好地发挥油浸式变压器的功能作用。
三相油浸式电力变压器技术参数和要求6、10KV级

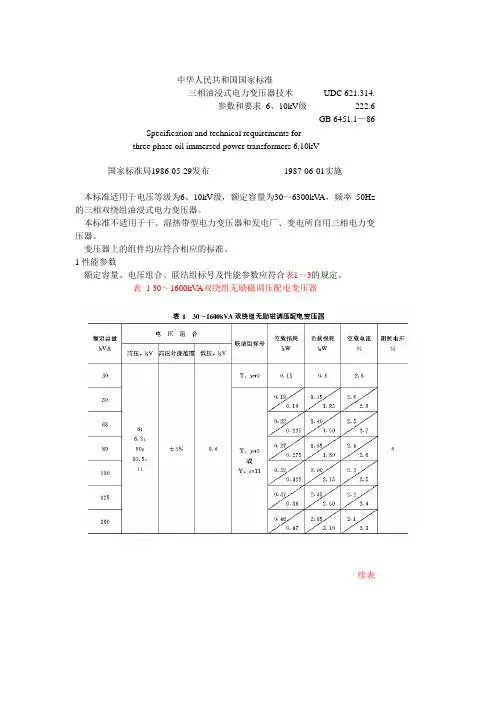

中华人民共和国国家标准三相油浸式电力变压器技术UDC 621.314.参数和要求6、10kV级222.6GB 6451.1—86 Specification and technical requirements forthree phase oil immersed power transformers 6,10kV国家标准局1986-05-29发布1987-06-01实施本标准适用于电压等级为6、10kV级，额定容量为30～6300kV A，频率50Hz 的三相双绕组油浸式电力变压器。
本标准不适用于干、湿热带型电力变压器和发电厂、变电所自用三相电力变压器。
变压器上的组件均应符合相应的标准。
1 性能参数额定容量、电压组合、联结组标号及性能参数应符合表1～3的规定。
表 1 30～1600kV A双绕组无励磁调压配电变压器续表注：①表中斜线上方的数值为Y，yn0联结组变压器用，斜线下方的数值为Y，zn11联结组变压器用。
②根据要求变压器的高压分接范围可供±2×2.5%。
表2 630～6300kV A双绕组无励磁调压变压器表 3 200～1600kV A双绕组有载调压变压器注：根据使用部门的需要可提供高压绕组为10.5kV及11kV。
2 技术要求2.1 本标准应符合GB 1094.1～1094.5—85《电力变压器》的规定。
2.2 本标准的名词术语应符合GB 2900《电工名词术语》的规定。
2.3 安全保护装置：2.3.1 800～6300kV A的变压器应装有气体继电器，其接点容量不小于66V A(交流220V或110V)，直流有感负载时，不小于15W。
积聚在气体继电器内的气体数量达到250～300mL或油速在整定范围内时，应分别接通相应的接点。
气体继电器的安装位置及其结构应能观察到分解出气体的数量和颜色，而且应便于取气体。
注：根据使用部门与制造厂协商，800kV A以下的变压器也可供气体继电器。
10kv油浸式配电变压器技术参数和要求
10kv油浸式配电变压器技术参数和要求10kV油浸式配电变压器是电力系统中常用的一种变压器设备，主要用于将高电压输电线路的电能降压为供给用户的低电压电能。
本文将从技术参数和要求两个方面对10kV油浸式配电变压器进行详细介绍。
一、技术参数：1. 额定容量：10kV油浸式配电变压器的额定容量通常在1000kVA 到1600kVA之间，根据具体需求可以选择不同容量的变压器。
2. 额定电压：10kV油浸式配电变压器的额定电压为10kV，用于接入10kV的高压输电线路。
3. 频率：10kV油浸式配电变压器的额定频率为50Hz，符合国家电力系统的标准频率。
4. 高压侧电压调整范围：10kV油浸式配电变压器的高压侧电压调整范围通常为±5%或±2×2.5%。
5. 低压侧电压：10kV油浸式配电变压器的低压侧电压通常为0.4kV，供给用户使用。
6. 绕组连接组别：10kV油浸式配电变压器的绕组连接组别通常为Dyn11，也可以根据用户需求选择其他组别。
7. 短路阻抗：10kV油浸式配电变压器的短路阻抗通常在4%到6%之间，具体数值根据变压器容量和使用场合确定。
二、技术要求：1. 温升：10kV油浸式配电变压器在额定负载下的温升应符合国家标准的要求，通常不超过65℃。
2. 绝缘电阻：10kV油浸式配电变压器的绝缘电阻应符合国家标准的要求，绝缘电阻不低于2MΩ。
3. 绝缘强度：10kV油浸式配电变压器的绝缘强度应符合国家标准的要求，绕组与铁芯之间、绕组与绕组之间的绝缘强度不低于2.5kV。
4. 噪声水平：10kV油浸式配电变压器的噪声水平应符合国家标准的要求，通常不超过63dB。
5. 产品质量：10kV油浸式配电变压器的产品质量应符合国家标准的要求，具备良好的机械强度和电气性能，能够稳定可靠地工作。
6. 绝缘油：10kV油浸式配电变压器使用的绝缘油应具有良好的电绝缘性能和热稳定性，能够有效保护绝缘系统。
三相油浸式电力变压器技术参数和要求35级
三相油浸式电力变压器技术参数和要求35级三相油浸式电力变压器在电力系统中起着至关重要的作用。
作为一种能够将高压电能转换为低压电能的设备，变压器的技术参数和要求对其性能和运行稳定性有着直接影响。
本文将详细介绍三相油浸式电力变压器的技术参数和要求，特别是针对35级变压器。
一、额定容量三相油浸式电力变压器的额定容量是指其设计和制造的能力，通常以千伏安（kVA）为单位进行表示。
对于35级变压器，其额定容量要求较高，通常在数百kVA至数千kVA之间。
二、额定电压额定电压是指变压器所能承受的最大电压。
对于三相油浸式电力变压器来说，额定电压通常以千伏（kV）为单位表示。
35级变压器的额定电压一般在10kV至35kV之间。
三、额定电流额定电流是指变压器所能承受的最大电流，通常以安培（A）为单位表示。
对于35级变压器，其额定电流要求较高，一般在数百安培至数千安培之间。
四、短路阻抗短路阻抗是变压器在额定电压下，负载短路时所能提供的电流。
它反映了变压器的电磁能力和运行稳定性。
对于35级变压器，其短路阻抗要求较高，一般在6%至10%之间。
五、损耗和效率损耗是指变压器在运行中产生的功率损耗，包括铁损耗和铜损耗。
效率则反映了变压器将输入电能转换为输出电能的能力。
对于35级变压器，其损耗和效率要求较低，应控制在合理的范围内。
六、温升温升是指变压器在运行过程中发热引起的温度升高，通常以摄氏度（℃）为单位进行表示。
35级变压器的温升要求较低，通常在60℃至65℃之间。
七、环境条件三相油浸式电力变压器的运行环境对其性能和寿命有着重要影响。
对于35级变压器，其环境条件要求严格，包括温度、湿度、海拔高度等方面的限制。
八、外观和尺寸三相油浸式电力变压器的外观和尺寸要求整洁美观，方便安装和维护。
在35级变压器中，外观和尺寸的要求更为严格，需要符合相关标准和规定。
综上所述，对于35级的三相油浸式电力变压器，其技术参数和要求相较于其他级别的变压器而言更为严格。
油浸式变压器技术参数和要求
表2 630 kVA~6300kVA三相双绕组无励磁调压电力变压器表3 200 kVA~1600 kVA三相双绕组有载调压配电变压器4.2 技术要求4.2.1 基本要求4.2.1.1 按本标准制造的变压器应符合GB1094.1、GB1094.2、GB1094.3、GB1094.5、GB/T15164和JB/T10088的规定。
4.2.1.2 变压器组、部件的设计、制造及检验等应符合相关标准及法规的要求。
4.2.2 安全保护装置800 kVA及以上的变压器宜装有气体继电器。
气体继电器的接点容量在交流220 V或110 V时不小于66 VA，直流有感负载时，不小于15 W。
积聚在气体继电器内的气体数量达到250 mL~300 mL或油速在整定范围内时，应分别接通相应的接点。
气体继电器的安装位置及其结构应能观察到分解气体的数量和颜色，而且应便于取气体。
注1：根据使用单位与制造单位协商，800 kVA以下的变压器也可供应气体继电器。
注2：对于波纹油箱、带有弹性片式散热器或油箱内部充有气体的密封式变压器，是否装有气体继电器，由制造单位和用户协商确定。
800 kVA及以上的变压器应装有压力保护装置。
注3：对于密封式变压器，均应装有压力保护装置。
对于密封式变压器，应保证在最高环境温度与允许负载状态下，压力保护装置不动作，在最低环境温度与变压器空载状态下，变压器能正常运行。
4.2.3 油保护装置4.2.3.1 变压器应装有储油柜(波纹油箱、带有弹性片式散热器或油箱内部充有气体的密封式变压器除外)，其结构应便于清理内部。
储油柜的一端应装有油位计，储油柜的容积应保证在最高环境温度与允许负载状态下油不溢出，在最低环境温度与变压器未投入运行时，应能观察到油位指示。
4.2.3.2 储油柜应有注油、放油和排污油装置。
4.2.3.3 变压器储油柜(如果有)上均应加装带有油封的吸湿器。
4.2.3.4 变压器如果采取了防油老化措施，则不需装设净油器。
油浸式电力变压器标准
油浸式电力变压器标准
油浸式电力变压器是电力系统中常见的重要设备，其性能和质量直接关系到电力系统的安全稳定运行。
为了确保油浸式电力变压器的安全可靠运行，国家对其制定了一系列的标准，以规范其设计、制造、安装、运行和维护。
首先，油浸式电力变压器的设计和制造需要符合国家标准，包括GB1094《电力变压器》、GB/T6451《油浸式电力变压器技术参数和要求》等。
这些标准规定了变压器的额定容量、额定电压、短路阻抗、损耗、绝缘水平等重要技术指标，确保了变压器在设计和制造过程中的质量和性能。
其次，油浸式电力变压器的安装和调试需要符合国家标准，包括GB50150《变电站工程施工质量验收规范》、DL/T911《变压器设备调试导则》等。
这些标准规定了变压器的安装位置、基础、接地、绝缘、冷却系统等要求，确保了变压器在安装和调试过程中的安全可靠。
另外，油浸式电力变压器的运行和维护需要符合国家标准，包括DL/T531《油浸式电力变压器运行管理规程》、DL/T539《油浸式电力变压器维护导则》等。
这些标准规定了变压器的运行监测、绝缘测试、油质分析、维护保养等要求，确保了变压器在运行和维护过程中的安全可靠。
总之，油浸式电力变压器标准的制定和执行，对于保障电力系统的安全稳定运行具有重要意义。
只有严格执行相关标准，才能确保油浸式电力变压器的质量和性能达到国家规定的要求，为电力系统的安全稳定运行提供可靠保障。
同时，也需要不断加强对油浸式电力变压器标准的研究和修订，以适应电力系统发展的需要，推动油浸式电力变压器行业的健康发展。
油浸式变压器规范标准最新
油浸式变压器规范标准最新油浸式变压器是一种广泛应用于电力系统中的设备，其主要功能是将电能从一种电压等级转换到另一种电压等级。
随着技术的发展和环保要求的提高，油浸式变压器的规范标准也在不断更新。
以下是最新的油浸式变压器规范标准概述：1. 设计要求：- 变压器设计应满足国际电工委员会（IEC）和国家相关标准的要求。
- 设计应考虑长期运行的可靠性和安全性，包括对过载能力的考量。
2. 材料选择：- 变压器的绝缘材料应具有良好的绝缘性能和热稳定性。
- 油浸式变压器使用的绝缘油应符合环保要求，具有较低的燃点和良好的冷却性能。
3. 制造工艺：- 制造过程中应严格控制质量，确保变压器的各个部件符合设计规范。
- 焊接、装配等工艺应符合行业标准，确保变压器的密封性和耐久性。
4. 性能测试：- 变压器在出厂前应进行严格的性能测试，包括绝缘电阻测试、短路阻抗测试和温升试验等。
- 测试结果应符合设计参数和标准要求。
5. 安全标准：- 变压器应配备必要的安全装置，如压力释放阀、油位计和温度控制器等。
- 设备应有清晰的警示标志和操作说明，确保运行和维护人员的安全。
6. 环保要求：- 变压器的设计和制造应遵循环保原则，减少有害物质的使用和排放。
- 应采取措施减少变压器运行过程中的噪音和电磁干扰。
7. 维护和检修：- 提供详细的维护和检修指南，确保变压器的长期稳定运行。
- 定期检查变压器的油质和油位，必要时进行油的更换或补充。
8. 能效标准：- 变压器应满足最新的能效标准，减少能源消耗，提高能源转换效率。
9. 认证和标记：- 变压器应通过相关认证，如CE认证、CCC认证等，以证明其符合安全和性能标准。
- 设备上应有清晰的型号、额定参数和制造商信息的标记。
10. 用户指导：- 提供详细的用户手册，包括安装、操作、维护和故障排除的指导。
随着技术的不断进步和环保法规的日益严格，油浸式变压器的规范标准也在不断地更新和完善。
制造商和用户都应密切关注这些变化，确保变压器的安全、可靠和环保运行。
