14.2 让电灯发光同步练习一、单选题1．通常情况下，下列物体中属于绝缘体的是（）A．铅笔芯B．盐水C．铜丝D．橡胶2．与实物图对应的电路图是A．B．C．D．3．下列关于电路的说法中正确的是（）A．电路连接过程中，开关必须处于断开状态B．电路连接必须从电源的正极开始C．电流表测电流时为了安全应选择使用大量程D．滑动变阻器使用时必须串联在电路中4．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光．则当闭合开关时，下列说法正确的是A．L1熄灭，L2熄灭B．L1发光，L2熄灭C．L1发光，L2发光D．L1熄灭，L2发光5．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )A．a和b B．c和d C．e和f D．g和h6．小明同学在“探究串联电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。
测量得出U ab=0；U bc=0；U cd=6V；如果电路只有一处故障，则故障可能为（）A．L1断路B．L1短路C．L2断路D．L2短路7．下列有关“电”的说法正确的是（）A．摩擦起电的实质是创造了电荷B．电阻中有电流，它的两端一定有电压C．电路两端有电压就一定有电流D．电源是把电能转化为其他形式的能的装置8．关于电路，下列说法中正确的是（）A．用导线把开关、电灯泡等用电器连接起来就组成了一个完整的电路B．干电池、蓄电池、发电机、电动机都是电源C．用手电筒时，电流方向是由电池的正极经过灯泡流向负极D．电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置二、多选题9．下列说法中正确的是（）A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是电路中提供电能的装置C．干电池、蓄电池、发电机、电动机都是电源D．用手电筒时，电流方向是由电池的正极经灯泡流向负极10．如图所示的电路中，在下列情况下，正确的是A．当1S、2S都断开时，1L、3L都亮，2L不亮B．当1S、2S都闭合时，1L、2L、3L都亮C．当1S断开，2S闭合时，1L、2L都不亮，3L亮D．当1S闭合，2S断开时，1L、2L都亮，3L不亮三、填空题11．某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置。
9物理沪科版 第14章 了解电路14.2 让电灯发光
整合方法提升练
【点拨】A带负电，B不带电，用带有绝缘手柄的金属棒 把A和B上的金属球连接起来，A上的部分负电荷会转移到 B上，因此验电器B的金属箔由于带负电会张开；电流的 方向与负电荷定向移动的方向相反，因此电流方向是由B 到A。 【答案】B
夯实基础逐点练
7．如图所示，电路连接情况中：A属于__开___路，B__短___ 属于路，C属于__通___路。
夯实基础逐点练
8．某旋叶电风扇中有一个自动断电的安全装置，如图所 示，把它接在某一电路中，当电风扇倒地时电路处于 __开__路___状态，当它直立时，电路处于__通__路___状态。
夯实基础逐点练
夯实基础逐点练
解：如图所示。
夯实基础逐点练
12．电视机是靠电子高速撞击荧光屏而形成亮点的，若 显像管的热灯丝K发射的电子到荧光屏S上，如图所 示，则在显像管内( ) A.电流方向从灯丝到荧光屏 B.电流方向从荧光屏到灯丝 C.电流方向不停地改变 D.显像管内是真空，电流无法通过
夯实基础逐点练
【点拨】电子由灯丝向荧光屏移动，而电流方向与负电荷 定向移动方向相反，故电流方向从荧光屏到灯丝。 【答案】B
探究培优拓展练
19．给你下列器材：一个低压电池组，一只小灯泡，一只 开关，一只电铃和若干细导线，请你设计一个自动放 养奶牛的装置。要求：用细导线将牛群围住，合上开 关后，牛在圈内吃草时小屋内灯亮而铃不响；当有牛 碰断了细导线到圈外时，电铃便会响起来，放牛的人 能及时发现。
探究培优拓展练
【点拨】按题意，此电路是由电源、灯泡、电铃、一个开 关组成的电路，而且用细导线将牛群围住，牛在圈内吃草 时，灯亮，铃不响，说明开关、灯泡、电源组成通路。当 有牛碰断了细导线时，电铃便会响起，那么此导线的作用 一定是短路电铃，故此导线一断，铃便响起，电路图如图 所示。
沪科版九年级物理上册 14.2 让电灯发光 习题课件【新版】
能力提升练
10. [2018·合肥瑶海校级期中]如图所示的电路中，若同时
闭合S1和S2，可以工作的灯泡是 L1、L2同时工作，两开关的情况是
；若想让灯泡 。
能力提升练
【点拨】同时闭合S1和S2，电路发生局部短路，即灯 泡L1短路，电流不通过灯泡L1，故灯泡L1不发光，但 灯泡L2可以工作。若想让灯泡L1、L2同时工作，电流 应依次流经灯泡L1、L2，则应闭合S1、断开S2。 【答案】L2；闭合S1、断开S2
能力提升练
14.根据图甲所示的电路图，将图乙中电学元件用笔画线代 替导线连接起来（画的连线不得相交）。 解：如图所示。
精彩一题
15.如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的
金属棒把验电器A、B两金属球连接起来的瞬间
（如图乙所示），金属棒中（ B ）
A.电流方向由A到B
B.电流方向由B到A
了避雷针，主要是通过尖端放电逐渐中和云层中的正
电荷。这个过程中，电流的方向
（填“
从避雷针到云层”或
“从云层到避雷针”）。
基础巩固练
【点拨】当带正电荷的云层靠近建筑物时，由于云层带正 电荷，缺少电子，避雷针中的自由电子会从大地到云层， 逐渐中和云层中的电荷，从而避免建筑物遭受雷击，电流 的方向与电子的定向移动方向相反，故电流的方向是从云 层到避雷针。 【答案】从云层到避雷针
新知笔记
4. 用规定的 符号 表示电路 连接 情况的图就叫 电路图。
基础巩固练
1. [2018•合肥长丰一模]如图所示是新能源电动汽车正在 充电，充电过程中电动汽车的电池相当于电路中的 用电器 。
基础巩固练
2.如图所示的电路连接正确的是（ D ）
基础巩固练

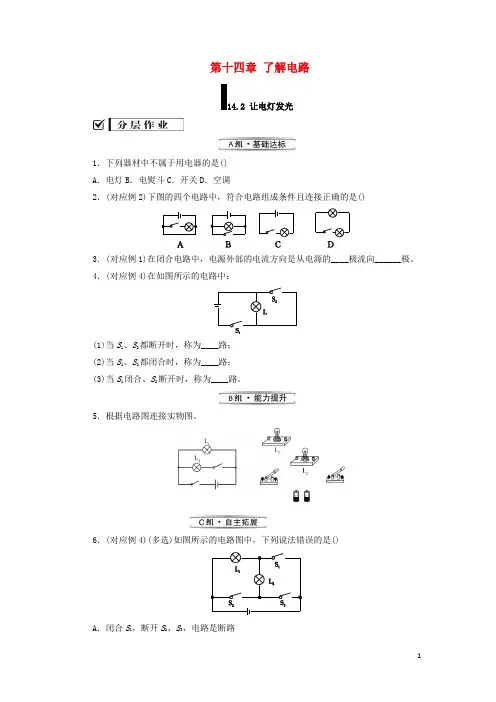

九年级物理全册第十四章了解电路 让电灯发光分层作业(新版)沪科版
第十四章了解电路
让电灯发光
1．下列器材中不属于用电器的是()
A．电灯B．电熨斗C．开关D．空调
2．(对应例2)下图的四个电路中，符合电路组成条件且连接正确的是()
3．(对应例1)在闭合电路中，电源外部的电流方向是从电源的____极流向______极。
4．(对应例4)在如图所示的电路中：
(1)当S1、S2都断开时，称为____路；
(2)当S1、S2都闭合时，称为____路；
(3)当S1闭合、S2断开时，称为____路。
5．根据电路图连接实物图。
6．(对应例4)(多选)如图所示的电路图中，下列说法错误的是()
A．闭合S1，断开S2、S3，电路是断路
B．闭合S2，断开S1、S3，电路是断路
C．闭合S2、S3，断开S1，电路是短路
D．闭合S1、S2，断开S3，电路是断路
参考答案【分层作业】
1．C
2．C
3．正负
4．(1)断
(2)短
(3)通
5．【答案】如图所示。
答图
【解析】从电路图可以看出，L2和开关连接后与L1并列连接在电路中。
6．AD
【解析】只闭合S1，断开S2、S3，灯泡L1亮，A错误，符合题意；只闭合S2，断开S1、S3，电路是断路，B正确，不符合题意；只闭合S2、S3，断开S1，电源被短路，C正确，不符合题意；只闭合S1、S2，断开S3，灯泡L1和L2都亮，D错误，符合题意。
沪科版九年级物理第十四章了解电路第二节让电灯发光练习含答案
第二节让电灯发光知能·提升训练知能提升1.(2022·黑龙江绥化中考)下列电路图正确的是()2.如图所示,电路元件及导线连接均完好,闭合开关S1、S2,则()A.L1不能发光,L2能发光B.L1能发光,L2不能发光C.L1、L2都能发光D.L1、L2都不能发光3.与实物图对应的电路图是()4.一种声光报警器的电路如图所示,各元件均能正常工作,对可能出现的现象描述正确的是()A.灯亮,铃一定响B.铃响,灯一定亮C.灯亮,铃一定不响D.铃响,灯一定不亮5.在如图所示的电路中,各元件都完好无损,当闭合开关S1、S2后,仅有L1发光,产生该故障的原因可能是()A.电源的两极跟电路接触不良B.连接S2的导线头松脱C.灯L2的灯泡尾部未跟其灯座紧密接触D.电池组的两节干电池间的连线松脱6.如果电路中出现如图所示的情形,物理学中称之为短路,这样的后果很严重,这时灯泡会()A.变暗B.变得更亮C.正常发光D.不能发光7.电视机的显像管工作时,其尾部高温电热丝发射出电子,电子在电场的作用下不断冲向荧光屏,刺激屏上的荧光粉发光。
这时显像管中的电流方向是()A.由电热丝到荧光屏B.由荧光屏到电热丝C.没有电流D.电流方向不能确定8.在如图所示的电路中,只连通S1时灯亮;只连通S2时灯亮;同时连通S1、S2、S3将发生事故。
9.在某次行动中,拆弹专家要拆除爆炸装置,如图所示,为使爆炸装置停止工作,应拆除的线为。
10.小明家安装了如图所示的门铃,请你画出这个门铃电路的电路图。
探究创新11.有一种被称为单刀双掷开关的实物元件及电路符号,如图甲所示。
(1)与如图乙所示的普通开关(单刀单掷)相比,单刀双掷开关有个接线柱。
(2)单刀双掷开关(选填“能”或“不能”)由两只普通开关连接而成,若能,请你连接如图所示的两只普通开关。
(3)右图是小明同学连接的电路图,有单刀双掷开关接入的电路图。
根据单刀双掷开关的开、闭特性,电路呈现的特点:①开关接A点时,灯亮;②开关接B点时,灯亮;③两只小灯泡(选填“可以”或“不可以”)同时发光。
九年级物理全册第十四章了解电路第二节让电灯发光练习沪科版
第二节让电灯发光01 知识治理1．电路的组成组成：电路由________、________、________和导线组成．作用：电源提供________能，使电路中维持持续的________．用电器将电能________为人们需要的能量．开关用来操纵电路的________或________．2．通路、开路和短路电流：电流是____________形成的，物理学规定：________定向移动的方向为电流的方向．电路接通时，电流老是从电源的________流出，经导线、用电器等流回电源的________．电路的三种状态：________、________和________．处处________的电路叫做通路．在某处________的电路叫做开路．不通过________而直接将________用导线连通的电路叫做短路．短路时，电流________，会烧坏________和________．短路是________的．说明：短路分两种：电源短路和局部短路．发生局部短路时，被短路的用电器不能工作．3．电路图概念：用规定的____________表示电路连接情形的图叫做电路图．注意：画电路图的原那么：①要用统一规定的符号．②连线时要画得横平竖直．③元件不能画在拐角处．④线路要画得简练、整齐、美观、布局合理，整体呈长方形．02 基础题1．手电筒是日常生活中经常使用的照明工具．如图甲是手电筒的结构示用意，图乙是小明所画手电筒的电路图，其中正确的选项是()2．如下图是一个便携式充电器正在给电话电池充电，在充电进程中，该电话电池相当于电路中的()A．电源B．开关C．导线D．用电器3．如图甲闭合开关灯泡发光，图乙用带绝缘柄的金属棒方才把两个验电器连接起来(验电器带电情形如下图) .依照图中信息能够判定()A．金属棒中电荷定向移动方向是由A向BB．金属棒中电流方向是由A向BC．开关中电流的方向是由A向BD．开关中电荷定向移动方向是由B向A4．(钦州中考)如下图的电路中，正确的选项是()5．(通辽中考)如下图是一种声光报警器电路，各元件均能正常工作．以下现象描述正确的选项是()A．只闭合S1时，灯亮铃不响B．同时闭合S1、S2，铃响灯不亮C．同时闭合S1、S2，灯亮铃不响D．只闭合S2时，铃响灯不亮6．如下图为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个________(填电路元件)接在电路中．7．(新疆中考)依照图甲所示电路，请在图乙顶用笔画线表示导线连接相应的电路．甲乙03 中档题8．若是电路中显现如下图的情形，物理学中称之为短路，如此的后果很严峻，这时灯泡会()A．变暗B．变得更亮C．正常发光D．不能发光9．短路和断路是电路中常见的故障，以下四幅图有短路现象的是()10．如图所示，以下四个电路图与实物图对应的是()11．(哈尔滨中考)以下各电路中，闭合开关，两个灯泡不能都发光的电路是()12．(崇左中考)如图电路中，开关S闭合后，电源被短路的是()13．如下图电路，以下有关说法正确的选项是()A．断开S，L1和L2都会亮B．断开S，L1和L2都不亮C．闭合S，L1和L2都会亮D．闭合S，L1和L2都不亮14．(本溪中考)如下图，酸甜多汁的水果点亮了发光二极管，在那个简单的电路中水果相当于________，若是想操纵那个电路的通断，还应在电路中安装________．15．如下图，找出以下电路连接图中的错误与不足．甲：________________________________________________________________________.乙：_______________________________________________________________________.丙：________________________________________________________________________.04 拓展题16．如下图电路中，当开关S1、S2均闭合后，那么()A．L1、L2都能发光B．L1、L2都不能发光C．L1能发光，L2不能发光D．L1不能发光，L2能发光参考答案第二节让电灯发光知识治理1．电源用电器开关电电流转化断开连通 2.电荷定向移动正电荷正极负极通路开路短路连通断开用电器电源两极专门大电源导线绝对不许诺 3.电路元件符号基础题1．D 6.开关7.中档题8．D 14.电源开关15.闭合开关后电源短路右边的电池未连入电路导线交叉拓展题16．B。
