《四川省电力公司变电站RTV防污闪涂料使用暂行规定(试行)》
四川省电力公司变电站RTV防污闪涂料 使用暂行规定(试行)
四川省电力公司变电站RTV防污闪涂料使用暂行规定(试行)一、范围本规定适用于四川省电力公司系统，对选用RTV的目的、引用文件、技术条件要求、适用条件、施工及注意事项、运行维护、管理、选用等作出规定。
二、目的RTV防污闪涂料具有良好的憎水性和憎水迁移性，能大大提高电瓷外绝缘的污闪电压，有良好的耐电晕、耐电弧性能；稳定有效期达5年及以上，在有效期内一般不需清扫或水洗；较好地解决了四川盆地气候下电力设备的污闪、春冬季严重电晕放电等问题，同时在降低检修成本、减少检修事故率方面起到了重要作用，也是科学延长设备检修周期的保障手段之一。
为了更好地在省公司系统推广使用RTV防污闪涂料，规范使用中的全过程管理，特制订本规定。
三、引用文件1、《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》（GBT 16434—1996）2、国家电力调度通信中心文件[1997]130号关于颁发《防污闪辅助伞裙使用指导性意见》和《防污闪RTV涂料使用指导性意见》的通知3、《加强电力系统防污闪工作的技术措施（试行）》（调网[1997]91号文附件）4、《绝缘子用常温固化硅橡胶防污闪涂料》（DLT627—2004）5、华中电网安[2005]1号《关于印发华中电网2005年安全生产工作重点要求的通知》6、四川电网污区分布图（2000版）7、《四川省电力公司技术监督工作条例》（2005年）四、选用RTV技术条件要求进入四川省电力公司系统的产品必须符合DLT627-2004 《绝缘子用常温固化硅橡胶防污闪涂料》，有完善的质量保证体系，通过ISO9000质量认证的制造企业，且必须具备电力科学研究院、武汉高压研究所、西瓷所国家绝缘子避雷器质量监督检验中心之一提供的型式试验报告。
RTV型式试验项目包括：1、外观检查；2、固体含量检查；3、粘度试验；4、表面、体积电阻率试验；5、相对介电常数和介损正切值试验；6、击穿场强试验；7、耐电弧性试验；8、耐漏电起痕及电蚀损性试验；9、附着力试验；10、耐磨性试验；11、吸水率试验；12、憎水性试验；13、耐腐蚀性试验；14、工频闪络电压试验；15、耐污闪试验；16、耐环境老化性能试验；17、人工加速老化试验；18、耐温变性试验；19、硫化时间试验。
浅谈RTV涂料在输电线路防污闪中的运用
摘
要 ： 常规 的调爬 、 在 清扫 仍难 以满足 特 定 污秽 区域输 电线路 防 污 闪要 求的 情 况 下 ， 文章 指 出在 绝缘 子 上喷 涂 Ｒ Ｖ涂 Ｔ
料 ， 得 良好 成 果 取 ．
关 键 词 ： 缘 子 ； 劣环 境 ； 闪 ： Ｔ 绝 恶 污 Ｒ Ｖ涂 料
跳 线 瓷 瓶 由一 片 Ｘ 一 ０ ４片 Ｘ ２ １ ０组 成 ，爬 电 比 Ｐ ７ ＋１ ＷＰ — ０
距 为 ３． ｍ ｋ 。 Ｏ ３ｍ ／Ｖ ７月 １ ４ １日 ｝ ， 电班 对 该 段 跳 线 瓷 二 带 午
氮氧 化 物 ， 氧 化 物 ， 氢化 合 物 和颗 粒 物 。 碳 碳
取 了水 清 洗 、 更换 绝 缘 子 的常 规 方 法进 行 处 理 ， 由于 所 处
的环境 恶 劣 ， 收效 甚 徽 。
气 候 等 因 素 的 限制 ，各 地 区难 以实 现 最 佳 清 扫 时 间 和周 期 。涂 ” 指 在户 外 设 备 电瓷 表 面 涂 敷憎 水 性 涂料 ， “ 是 提高
在地 区污 源 的性 质 可分 为很 多 种 。但 它 们 都 与 各 地 区 大 气 污秽 有 着 密切 的联 系 。 见 的 主要 成份 有 ： 氧 化 物 ， 常 硫
公 路 靠 近海 岸 侧 的杆 段 时 发 现该 段 杆 段 的跳 线 瓷 瓶 有 严 重 的 跳火 现 象 ， 即组 织 专 业人 员 进 行 跟踪 处 理 。 段 的 立 该
供变 电设 备的抗 污 性 能 。
１ 污秽种类及其影响
首 先 ，污秽 按 来 源 划分 可 分 为 自然 污 染 和工 业 污 秽 两大类。 自然 型 污 秽 主要 来 源 于海 洋 、 泽 和 土壤 等 自然 沼

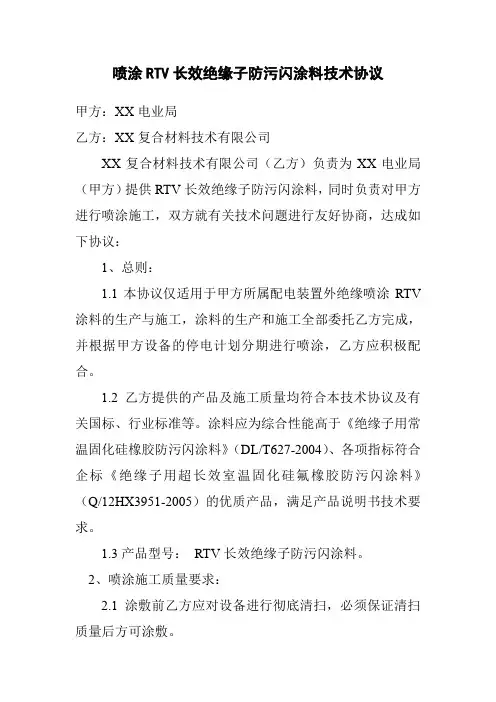

涂RTV长效绝缘子防污闪涂料技术协议
喷涂RTV长效绝缘子防污闪涂料技术协议甲方：XX电业局乙方：XX复合材料技术有限公司XX复合材料技术有限公司（乙方）负责为XX电业局（甲方）提供RTV长效绝缘子防污闪涂料，同时负责对甲方进行喷涂施工，双方就有关技术问题进行友好协商，达成如下协议：1、总则：1.1本协议仅适用于甲方所属配电装置外绝缘喷涂RTV 涂料的生产与施工，涂料的生产和施工全部委托乙方完成，并根据甲方设备的停电计划分期进行喷涂，乙方应积极配合。
1.2乙方提供的产品及施工质量均符合本技术协议及有关国标、行业标准等。
涂料应为综合性能高于《绝缘子用常温固化硅橡胶防污闪涂料》（DL/T627-2004）、各项指标符合企标《绝缘子用超长效室温固化硅氟橡胶防污闪涂料》（Q/12HX3951-2005）的优质产品，满足产品说明书技术要求。
1.3产品型号：RTV长效绝缘子防污闪涂料。
2、喷涂施工质量要求：2.1涂敷前乙方应对设备进行彻底清扫，必须保证清扫质量后方可涂敷。
2.2喷涂过的绝缘子表面应完整、均匀、平整、无气泡、无挂丝、滴流现象。
完工后不能存在拉丝现象。
2.3绝缘子上喷涂RTV涂料后，有涂层绝缘子的干闪络电压（湿闪络电压）相对无涂层绝缘子的闪络电压（湿闪络电压）不得降低。
2.4在0.1mg/cm²及以上盐密下，相同试验条件的有涂层绝缘子的污闪电压U1相对无涂层绝缘子的污闪电压U2之比U1：U2不得小于2。
2.5涂料应具有良好的憎水性及憎水迁移性，防污闪稳定有效期为10年。
2.6RTV涂层的耐温变化-40℃--+80℃,涂层应在30分钟内表面固化（表面不沾手），24小时内实干，7天内完全固化（可以踩踏）。
2.7乙方应组织专业队伍施工并确保施工条件，确保涂料中不混入水分及污秽。
2.8运行10年后可考虑涂敷第二涂料，如测试的各项指标在正常范围内可延长使用寿命。
3、验收：3.1乙方向甲方提供产品详细技术指标与技术说明书，有效的出厂合格证、出厂试验报告，所供产品有效期内的型式试验报告。

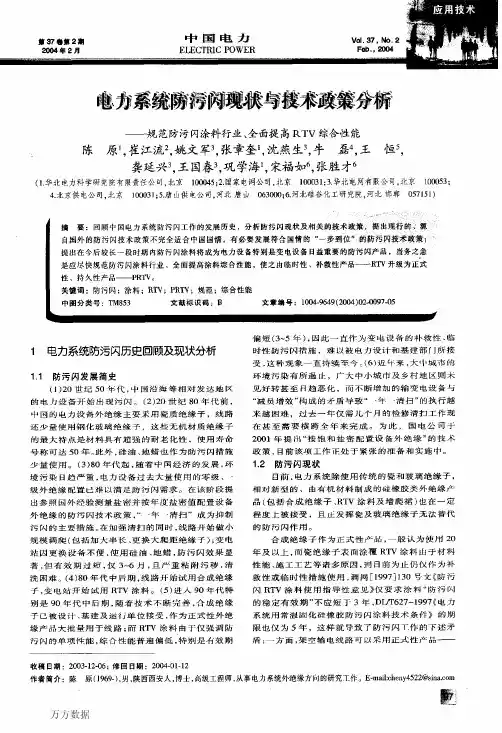

电力系统防污闪现状与技术政策分析规范防污闪涂料行业、全面提高RTV综合性能
尽管ＲＴＶ涂料具有优良的防污闪性能几常温
硫化的特点使其在使用上具有较大的灵活性和通用 性，但偏低的综合性能及半混乱的生产和使用状况
使现有ＲＴＶ涂料仅适合作为补救性或临时性产晶， 而不能作为正式性或持久性广：品使用。
１ ４我国电网实施“一步到位”防污闪技术政策的
必要性
ｊ
我国电网的反污工作采取的主耍步骤为：（１）污
偏短（３～５年），因此一直作为变电设备的补救性、Ｉ临 时性防污闪措施，难以被电力设计和基建部ｆ Ｊ所接 受，这种现象一直持续军今。（６）近年来，大ｔｌｔ城市的 环境污染有所遏Ｉ｝，广大中小城市及乡村地区则术 见好转甚至月趋恶化，而不断增加的输变电设备与 “减员增效”构成的矛盾导致“·年－清扫”的执行越 来越困难，过去～年仅需儿个月的检修清扫工作现 在甚至需要横跨全年来完成。为此，国电公司于 ２００１年提出“按饱和盐密配置设备外绝缘”的技术 政策，目前该项工作正处于紧张的准备和实施中。 １．２防污闪现状
簟２３州７毫 年第２月２期
中国电力
ＥＬＥＣＴＲｌＣ ＰＯＷＥＲ
ｖｏＩ．３７．№．２ Ｆ曲．．２００４
魍办黍缀闭灞脚现耩与揍恭蘸鬃分糠
——期花防污闪涂料行业、全面提高ＲＴＶ综合性能 陈原１，崔江流２，姚文军ｓ，张章奎１，沈燕生３，牛磊４，王恒５，
龚延兴３，王国眷，，巩学海１，宋福如６，张胜才ｓ
（１华北电力科学研究院有限责任公司，北京１０００４５；２．国家电网公司，北京１０００３１；３．华北电网有限公司，北京１０００５３ ４．北京供电公司，北京１０００３１；５．唐山供电公司，河北唐山０６３０００；６．河北硅各化工研究院，河北邯郸０５７１５Ｉ）
而瓷绝缘子表面涂覆rtv涂料由于材料性能施工工艺等诸多原因到目前为止仍仅作为补救性或临时性措施使用调网1997130号文防污闪rtv涂料使用指导性意见仅要求涂料防污中国?海南中国科协2004年学术年会电力分会场暨中国电机工程学会2004年学术年会论文集613闪的稳定有效期不应短于3年dlt6271997电力系统用常温固化硅橡胶防污闪涂料技术条件的期限也仅为5年这样就导致了防污闪工作的下述矛盾
四川省电力公司新设备、新装置、新材料入网运行管理实施细则(试行)
四川省电力公司新设备、新装置、新材料入网运行管理实施细则（试行）第一章总则第一条为规范四川省电力公司新设备、新装置、新材料的入网运行管理，促进高新电网技术装备研制及推广应用，避免劣质产品和不成熟的技术未经考核进入电网运行，确保电网安全和设备可靠运行，根据•国家电网公司新设备新装置新材料挂网试运行管理办法（试行）‣要求，结合公司实际情况，制定本实施细则。
第二条本细则规定了新设备、新装置、新材料入网管理的职责、管理要求、工作流程、检查考核等方面的内容。
第三条本细则所称新设备、新装置、新材料（以下简称新设备）指首次进入国家电网公司进行工业化试验或商业化运行的输电、变电、配电一次和二次设备，及在国家电网公司范围内已经有运行业绩，但在四川省电力公司首次采用的所有220千伏及以上电压等级的输变电一、二次设备、装置及材料，110千伏及以下电压等级的主要输变配电一、二次设备、装置及材料，其它与电网安全运行密切相关的设备、装置、材料、信息化系统及测试、检测设备。
第四条新设备入网运行工作实行分级管理，新设备需经省公司归口管理部门批准并在安监部备案后方可入网运行。
对应用于500kV及以上电压等级的新设备试运行项目，须报公司总部批准。
试运行地点在枢纽或重要变电站、线路的，应报省公司归口部门批准。
对电网影响重大、长期或投资特别巨大的新设备应用项目，由归口管理部门组织评审，并报省公司主管安全领导批准后实施。
对测量、检测类新设备项目，首先由各单位送四川电力科学研究院（以下简称电科院）进行性能测试或评估，由电科院提出评价结论后，再上报归口部门批准和备案。
第五条特高压、新一代智能变电站等公司重大创新工程中挂网试运行的新设备、新装置、新材料由建设管理部门按工程整体备案。
第六条本细则适用于各电业局（公司）、省检修公司、映秀湾水力发电总厂及相关直属生产单位（以下简称“各单位”）。
第二章管理职责第七条公司成立新设备入网运行管理领导小组（以下简称领导小组），下设办公室，并组建专家组。

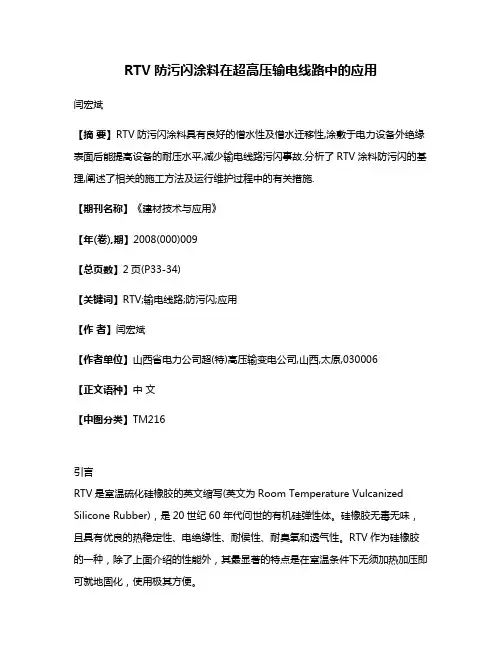

RTV防污闪涂料在超高压输电线路中的应用
RTV防污闪涂料在超高压输电线路中的应用闫宏斌【摘要】RTV防污闪涂料具有良好的憎水性及憎水迁移性,涂敷于电力设备外绝缘表面后能提高设备的耐压水平,减少输电线路污闪事故.分析了RTV涂料防污闪的基理,阐述了相关的施工方法及运行维护过程中的有关措施.【期刊名称】《建材技术与应用》【年(卷),期】2008(000)009【总页数】2页(P33-34)【关键词】RTV;输电线路;防污闪;应用【作者】闫宏斌【作者单位】山西省电力公司超(特)高压输变电公司,山西,太原,030006【正文语种】中文【中图分类】TM216引言RTV是室温硫化硅橡胶的英文缩写(英文为Room Temperature Vulcanized Silicone Rubber)，是20世纪60年代问世的有机硅弹性体。
硅橡胶无毒无味，且具有优良的热稳定性、电绝缘性、耐侯性、耐臭氧和透气性。
RTV作为硅橡胶的一种，除了上面介绍的性能外，其最显著的特点是在室温条件下无须加热加压即可就地固化，使用极其方便。
1 RTV防污闪原理RTV防污闪涂料是一种有机涂料，它具有非常优异的憎水性能，这是因为其非极性固体分子与表面水分子之间的作用力(吸引力)远小于水分子间的内聚力的缘故，同时RTV内含有大量的游离态有机硅低聚物和小分子基团，这些物质都具有憎水性。
当RTV表面积累污秽后，RTV内游离态憎水物质逐渐向污秽表面扩散，从而使污秽层也具有憎水现象。
当把RTV防污闪涂料涂敷于输变电设备的电瓷外绝缘表面后，在遇到雾、露、毛毛雨等潮湿气象后，污秽层很难湿润，即使吸附少许水分，也仅以不连续的小水珠的形式存在，不会形成连接的水膜，从而抑制了泄漏电流及局部电弧的产生和发展，显著提高了绝缘子的耐污闪电压。
2 RTV涂料作为防污闪措施的优点目前，超高压输电线路的防污闪措施主要有调整爬距、更换合成绝缘子、增加清扫周期以及涂憎水涂料几种方法，其中，更换合成绝缘子和调整爬距需要比较大的经济投入，而增加清扫周期一方面需要停电，另一方面劳动强度较大，也需要经济投入。
RTV防污闪涂料在四川输变电设备的应用
文章编号 ：０ ９ ２ ７ （ ０ ０） ｏ ３ 一 ２ １０ — ３ ４ ２ １ ３ — ０ ８ Ｏ ｌ 自从有 了输 变电设施 以来 ， 就有 了绝缘子 的污闪 ， 电力 是
为事故发生率 就会增加 。据不完全统计 ， 在停 电工作 中发生 的事故 占整个事故 的 １ ％ 左右。 ８ 虽然 四川 省近 １ ０年来 尚未发生 重大污 闪事 故 ， 发生 但
的涂料都 能够达到 行业标准 的要求 ， 但如何从众 多厂 家中选
更加符合防污 闪需求的涂料 ， 是在实际 四川地区多为高 山丘陵地 区， 具有夜间极 易起雾、 雾多雾 择性能指标更加优异 ， 浓且持续时间长的特点 ： 雨水偏 多且多为小 到中雨 ： 由于秦岭 运行中的一个突 出问题。
山脉 阻 挡 了大 部 分 南 下 空 气 流 ， 向南 距 离 大 海 很 远 ， 而 全 年 因
系统 常见 的 安 全 隐 患 之 一 。 由于 污 闪 的 发 生 往 往 具 有 地 点 随 在 四川盆地 西部 的 ９ ．．２特大 污 闪事 故使我们 记忆 犹新 ， ２ １２
机、 时间偶然 ， 易捕 捉和预防 的特性 ， 不 而事故 一旦发 生常常 该次事故造成 ２ ９条高压 线路跳闸 ，７座 变电站停 电， 当地 ４ 给 因此我们应树立常备不懈、 积极消 导致大面积 的跳 闸， 长时间的停 电 ， 从而造成 重大的经济损失 的经济造成 了巨大 的损失 ， 的情况 ， 因此如何有效 的防止污 闪事故 的发生 ， 一直是 电力系 除可预见 风险意识。并 采取有效 的、 实可行 的措施 来杜绝 切
１ 四川地 区防污 闪的必 要性
１１ 四川 省 输 变 电设 施 状 况 ． ｋ ３ Ｖ等 级 以 上 变 电站 总 数 约 ８ ０座 ， 电 总 容 量 约 １ ｍ， ５ｋ ０ 变
RTV防污闪涂料在电力机车上的应用
３ Ｒ ｖ涂料 的施工工 艺 Ｔ
Ｒｖ Ｔ 按成分 、 硫化机理和使用工 艺不同可分 为三 大类
型 ， 组分缩合型 、 即单 双组 分缩合型 和双组分加成型 室温
室温硫化硅橡胶 的英 文缩 写 ， 具有优 良的热 稳定性 、 电绝
缘性 、 耐侯性 、 耐臭氧 和透气 性 ， 无毒无 味 ， 最显著 的特 其
表面结 上一 层尘垢 ， 但憎水 绝缘 性能仍然很 高 ， 击穿 电气 试验结果见 表 １ 。
表 １ 击穿 电气试验结果
绝 缘 涂 层 平 均 击 穿 场 强 ，ｋ ｍ １ （Ｖ・ ｍ－ ）
４ ．５ ０７ １ ． ８４ ９Ｏ３ ． ５ ２ ０． ２ ９ ６．
事故严重影 响着机 车的运行 。 目前预 防这些设 备污闪事 故发生 主要是 采取人 工清扫 的方式 ，但人工 清扫劳动强
污层 电阻 ， 限制了汇漏 电流 的发展 ， 防止 了绝缘 子表面的
污闪。
器绝缘 子 、高压 电压互 感器绝缘子 、高压 隔离 开关 绝缘 子 、 电连接器绝缘子均采用的是瓷绝缘子 。 高压 这些设备
污闪事故时有发生 ， 特别是在 环境污染严重 的地 区 ， 污闪
对 ＲＩ 电力 系统应用 的研究 ，国内外都 已有几十 ｒ ｖ在 年 的历史 。美 国太平洋气体 与电气公 司在污染较 严重的 情 况下 ，对 ６ Ｖ带 电线路 的瓷瓶表 面涂 以 Ｏ １ ｍ厚 ６ｋ ． ５ｍ 的室温硫化硅橡胶涂层 。 经过 ６年后发现 ， 尽管瓷瓶绝缘
维普资讯
第２卷 ９
第３ 期
电力机车与城轨车辆
蜀ｋｃｒ Ｌ ｃ ｍｏｉｅ ＆ Ｍａｓ ｒｎ ｉ Ｖ ｈｃｅ ｆ ｏｏ ｔ ｖ ｓ Ｔａ ｓｔ ｅ ｉ／ｓ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川省电力公司变电站RTV防污闪涂料
使用暂行规定(试行)
一、范围
本规定适用于四川省电力公司系统，对选用RTV的目的、引用文件、技术条件要求、适用条件、施工及注意事项、运行维护、管理、选用等作出规定。
二、目的
RTV防污闪涂料具有良好的憎水性和憎水迁移性，能大大提高电瓷外绝缘的污闪电压，有良好的耐电晕、耐电弧性能；稳定有效期达5年及以上，在有效期内一般不需清扫或水洗；较好地解决了四川盆地气候下电力设备的污闪、春冬季严重电晕放电等问题，同时在降低检修成本、减少检修事故率方面起到了重要作用，也是科学延长设备检修周期的保障手段之一。
为了更好地在省公司系统推广使用RTV防污闪涂料，规范使用中的全过程管理，特制订本规定。
三、引用文件
1、《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》（GB/T 16434—1996）
2、国家电力调度通信中心文件[1997]130号关于颁发《防污闪辅助伞裙使用指导性意见》和《防污闪RTV涂料使用指导性意见》的通知
3、《加强电力系统防污闪工作的技术措施（试行）》（调网[1997]91号文附件）
4、《绝缘子用常温固化硅橡胶防污闪涂料》（DL/T627—2004）
5、华中电网安[2005]1号《关于印发华中电网2005年安全生产工作重点要求的通知》
6、四川电网污区分布图（2000版）
7、《四川省电力公司技术监督工作条例》（2005年）
四、选用RTV技术条件要求
进入四川省电力公司系统的产品必须符合DL/T627-2004 《绝缘子用常温固化硅橡胶防污闪涂料》，有完善的质量保证体系，通过ISO9000质量认证的制造企业，且必须具备电力科学研究院、武汉高压研究所、西瓷所国家绝缘子避雷器质量监督检验中心之一提供的型式试验报告。
RTV型式试验项目包括：1、外观检查；2、固体含量检查；3、粘度试验；4、表面、体积电阻率试验；5、相对介电常数和介损正切值试验；6、击穿场强试验；7、耐电弧性试验；8、耐漏电起痕及电蚀损性试验；9、附着力试验；10、耐磨性试验；11、吸水率试验；
12、憎水性试验；13、耐腐蚀性试验；14、工频闪络电压试验；15、耐污闪试验；16、耐环境老化性能试验；17、人工加速老化试验；18、耐温变性试验；19、硫化时间试验。
例行试验包括：1、外观检查；2、硫化时间试验；3、击穿场强试验；4、附着力试验；
5、憎水性试验；
6、可燃性试验。
五、适用条件
1．处于污秽等级在III级及以上的新建变电站，户外电瓷外绝缘设备投运前必须涂刷RTV涂料。
2、运行中处于污秽等级在III级及以上的变电站，户外电瓷外绝缘四年内应涂刷完RTV 涂料。
六、施工质量要求及注意事项
1、使用前用干布将电瓷表面擦拭干净后即可在无雨、无露、无风沙天气下施工；禁止在雨、雾、风沙等恶劣条件下施工，以确保涂刷质量；瓷绝缘子表面在涂刷前必须清扫干净，杜绝油脂、垢类、灰尘、水份残留在绝缘子表面。
2、施工时应将绝缘子两端金属部分包裹保护。
整个站施工或大片施工宜采取用空压机喷涂的方法，小片施工可用羊毛刷刷涂于清洁电瓷表面，涂层厚度在0.25mm以上，最好在0.3mm－0.5mm之间，要求涂层均匀完整，无堆积、无缺损、无漏涂、无流淌、无滴挂、无拉丝现象、厚薄均匀。
用毛刷渗蘸涂料时应多蘸少涂。
一次涂刷，避免反复涂抹，保证厚度。
3、复涂：当确认变电设备外瓷绝缘的RTV已经失效后，有条件时应复涂，复涂前要清扫表面浮灰（必要时水冲洗），对表面层垢及剥落、翘皮的RTV涂料应进行清除，复涂应在牢固、无污秽的底面上进行，要求在表面干燥、无清洗液或水分的情况下喷涂或者羊毛刷涂刷。
一般不必要把未降解的RTV涂料完全除去，必要时可采用偶联剂。
4、因涂料遇空气水份固化较快，为避免影响涂料的流平性和表面光洁度，打开密封后应尽快涂刷，包装桶密封开启或使用后应立即盖紧。
5、验收：经相关管理部门验收后方可投运。
七、运行维护
1、对RTV憎水性的检验：对变电站设备不同时间段喷刷的RTV，在有效期内，如果出现出现下列情况之一时，则表明RTV已经失效：
a. 涂层起皮、龟裂；
b. 运行中出现较强的刷状放电；
c. 涂层的憎水性和憎水迁移性下降；可以结合检修时向涂了RTV的瓷绝缘子表面喷雾状水（按批次抽样检查），观察是否出现连续性水膜的简易方法判断，若出现连续性水膜，则憎水性和憎水迁移性下降（对部分设备，若在运行中检测，则必须要保证足够的安全距离）。
如果RTV已失效，应该复涂。
2、RTV的有效期为5—8年（与RTV质量、涂刷方式、涂刷厚度等因素有关）。
一般化学、粉尘污染，有效期内不要求清扫，当污垢在涂料表面沉积厚度不超过2mm和非突然大量降尘情况下不宜进行清扫，仅需加强运行检查监督即可；但在突然大量降尘情况下或重粉尘、重水泥污染地区已涂刷RTV的设备，当其表面浮灰超过2 mm时要考虑结合有停电机会时清扫（轻扫浮灰）。
3、污垢积累在电瓷表面不超过正常迁移的厚度，虽然电瓷比较脏污，但污垢里含有大量憎水基因有很强的憎水性，污闪电压仍能从0.1－0.4mg/ml盐密的情况下提高1.5倍以上，保证其安全运行。
4、攀爬设备外绝缘时，工人必须穿软底鞋，对RTV涂层有损伤的必须进行补涂，避免尖锐利器接触涂料表面。
5、充油设备油渗漏至RTV涂层表面时，应及时维修渗油设备，彻底清除被油污染的RTV涂料，并复涂RTV。
6、对涂刷RTV的变电站应加强带电设备在阴雨天气、浓雾天气的特别巡视工作（尤其是220KV及以上变电站）。
重点观察带电设备在恶劣天气下的电晕（放电）变化情况，
通常涂有RTV应无明显电晕或放电等，但RTV失效后电晕声明显增大、夜间可见电晕、电弧，必要时拍照、记录或摄像，一有异常马上汇报，并写入巡视记录。
7、对变电站涂刷了RTV涂料后涂层起皮、龟裂、长青苔的电瓷外绝缘设备，应尽快清除失效的涂料，并复涂符合质量要求的RTV涂料，并同时将起皮、龟裂、长青苔的涂料使用年限和生产厂家报省公司生产技术部。
运行人员必须加强此类电瓷外绝缘设备的巡视工作。
八、RTV涂料的管理
1、对涂刷RTV设备的台帐管理：各单位生技部门、相关班组应对设备喷涂或涂刷RTV 涂料情况作详细记录，并建立管理台帐，详细记录各变电站间隔、设备电瓷外绝缘爬距、所处污秽等级、涂刷RTV的地点、日期、产品厂家、产品有效期、复涂情况、检查清扫情况。
2、建立未用的RTV涂料管理：①详细记录所存放的RTV涂料产品型号、名称、数量、生产日期、生产厂家、有效期、检验合格证及使用说明书；②涂料地点应在室温下置于阴凉通风处，远离火源，并防止雨淋暴晒；③涂料存储量应尽量少，以满足当年生产需要、不超过标定的有效期为准，存储期限最好在6个月以内。
九、RTV涂料的选用
应选用单组份、具有长效性的RTV涂料，不选用双组份RTV涂料。
对于采购每个批次的RTV涂料必须现场进行抽样检查，必要时送省电力试研院进行例行试验或部分型式试验，合格后方可使用。
产品必须有出厂合格证、本产品的出厂试验报告，有效期内的型式试验报告（有效期四年），使用说明书，溶剂的闪点和毒性，并符合合同规定的内容。
选用时要对厂家生产资质、规模、技术水平、售后服务、运行经验等进行严格审查，并符合省公司的有关规定。
各单位应采用符合本规定且有良好运行经验和普遍得到电力系统认可的优质产品。
RTV涂料是省公司集中采购的其技术指标由省公司生产技术部负责审定，各单位采购的由各单位（电业局、公司、电厂）生技部门负责审定。
