干式变压器评标报告

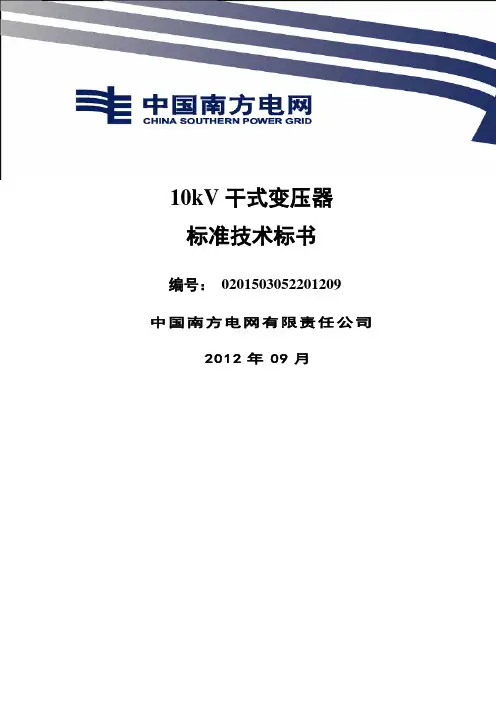

南方电网设备标准技术标书 kV干式变压器 版
10kV干式变压器标准技术标书编号：0201503052201209中国南方电网有限责任公司2012年09月目录1总则 (1)2工作范围 (1)2.1 范围和界限 (1)2.2 服务范围 (1)3 应遵循的主要标准 (8)4 ★使用条件 (9)4.1 正常使用条件 (9)4.2 特殊使用条件 (9)5 ★技术要求 (9)5.1 基本参数 (9)5.2设计与结构要求 (14)5.3专业接口要求 (17)6 ★试验 (17)6.1 出厂试验 (17)6.2 型式试验 (17)6.3 现场交接试验 (18)7 产品对环境的影响 (18)8 企业VI标识 (18)9 技术文件要求 (18)10 监造、包装、运输、安装及质量保证 (19)10.1监造 (19)10.2包装 (19)10.3运输 (20)10.4安装指导 (20)10.5★质量保证 (20)11★设备技术参数和性能要求响应表 (20)12 备品备件及专用工具 (25)12.1必备的备品备件、专用工具和仪器仪表 (25)12.2 推荐的备品备件、专用工具和仪器仪表 (25)13 ★主要元器件来源 (25)14 LCC数据文件 (25)15 ★技术差异表 (26)16 投标方需说明的其他问题 (26)1总则1.1 本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的10kV干式变压器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
干式变压器运行状态检测评估方法
（19）中华人民共和国国家知识产权局（12）发明专利申请（10）申请公布号CN102759670A（43）申请公布日 2012.10.31（21）申请号CN201110459821.8（22）申请日2011.12.31（71）申请人重庆大学地址400044 重庆市沙坪坝区沙正街174号（72）发明人熊兰;赵艳龙;杨子康;宋道军;徐敏捷;周健瑶;何为（74）专利代理机构北京海虹嘉诚知识产权代理有限公司代理人谢殿武（51）Int.CIG01R31/00;权利要求说明书说明书幅图（54）发明名称干式变压器运行状态检测评估方法（57）摘要本发明涉及变压器运行状态检测评估技术领域，具体涉及一种干式变压器运行状态综合评估方法，综合各参量对干式变压器运行状况的影响，对干式变压器运行状态做出可靠的等级分析，以便运行人员能够实时掌握干式变压器运行情况，及时做出状态检修，包括如下步骤：1)检测干式变压器的运行工况和运行环境的参量数据，并获得干式变压器的固有特性和运行历史的参量数据；2)将干式变压器的运行工况、运行环境、固有特性和运行历史的参量数据进行归一化处理；3)通过各参量与评语的隶属度函数，获取各参量的对应评语的隶属度，并得到单因素评判矩阵；4)结合各参量的权值，得到综合评判矩阵；5)获得干式变压器运行状态综合评估值；通过评估值即可反映干式变压器运行状况。
法律状态法律状态公告日法律状态信息法律状态2012-10-31公开公开2012-12-19实质审查的生效实质审查的生效2015-11-04发明专利申请公布后的驳回发明专利申请公布后的驳回权利要求说明书干式变压器运行状态检测评估方法的权利要求说明书内容是....请下载后查看说明书干式变压器运行状态检测评估方法的说明书内容是....请下载后查看。
干式变压器评标报告
中国国电集团国电濮阳热电有限公司2×200MW工程低压厂用干式变压器技术评标报告二O O五年元月二十八日北京目录1低压厂用干式变压器评标报告2 附件：变压器技术参数对照表低压厂用干式变压器技术评标报告中国国电集团濮阳热电有限公司2×200MW工程低压厂用干式变压器评标会于2005年1月29日在北京召开。
参加投标的单位有：新疆特变电工股份有限公司新疆变压器厂（简称新疆特变）许继变压器有限公司上海ABB变压器有限公司山东鲁能泰山电力设备有限公司沈阳中变变压器有限公司山东省金曼克电气集团股份有限公司济南志亨特种变压器有限公司五洲明珠股份有限公司中电电气集团施耐德电气公司江西丰电三纬电气公司保定天威顺达变压器有限公司天津市特变电工变压器有限公司江苏华鹏变压器有限公司电气组在整个评标过程中，对14个投标方的投标文件进行了认真的阅读，遵循公平、公正、科学、严谨的原则，经过阅读标书、资料整理、专家初评、问题澄清、专家详评、独立打分等阶段。
初评阶段，评标委员会认为中电电气集团、施耐德电气公司和江西丰电三纬电气公司的投标产品，严重与招标文件不符（具体见技术方案定性评价表），其他8个厂商进入详评。
详评阶段，评标小组根据投标厂家对招标文件的响应程度、设备可靠性、重要性能指标、结构及主要技术特点、运行业绩、设备制造质量、供货范围和售后服务等方面进行了分析、对比和评价，相应的比较数据见附件：低压厂用干式变压器技术参数对照表。
小组对各厂商的技术综合评价意见如下：1、主要技术指标11家的投标产品均为10系列干式变压器，从评标情况来看11个投标厂家的干式变压器的主要技术参数均能满足招标文件的要求，但存在部分差异。
特变电工投标产品为非包封SG10，但是变压器负载、空载损耗（1600KVA）均最大，同时变压器外壳尺寸也最大，特别是深度尺寸。
保定天威顺达变压器有限公司投标产品是非包封型。
变压器总损耗最小的是山东鲁能泰山电力设备有限公司。
干式变压器试验报告
干式变压器试验报告
工程名称
安装地点
安装编号
型 号
SCB11—630/10
出厂编号
INABX1802010
制造厂家
河南地特力电气有限公司
出厂日期
2018年2月
试验性质
交 接
试验日期
2018年4月20日
环境温度
13oC
相对湿度
56%
联接方式
Dyn11
额定容量
630KVA
高 压
低压
分接位置
计算 变比
高
压
侧
挡位
Aபைடு நூலகம்B
B-C
C-A
1
1
2
2
3
25
3
4
4
5
5
低压侧（mΩ）
a-n
b-n
c-n
交流耐压
被试绕组
绝缘电阻MΩ
试验电压
kV
时间
1min
耐压前
耐压后
高压/低压及地
2500
2500
24
合格
低压/高压及地
2500
2500
24
合格
试验结论
依据GB50150-2006电气装置安装工程电气设备交接试验标准及与厂家技术资料对比判定本次试验合格
使用仪器：全自动变比组别测试仪ZBC-3型;直流电阻快速测试仪JCZ-2A;工频高压设备YD(JZ)5/50/70;
2500V高压摇表.
试验负责人
试验人员
6-5
5-7
7-4
4-8
8-3
额定电压 V
11000
10750
10500
干式变压器试验报告
干式变压器试验报告试验背景：干式变压器是一种常见的电力设备，通常用于电网输电和配电系统中。
为了确保干式变压器的质量和性能，需要进行一系列的试验，以验证其各项指标是否符合相关标准要求。
本试验报告旨在对一台干式变压器进行全面的试验，并对试验结果进行分析和评估。
试验目的：1.验证干式变压器的额定电压和频率下的负载损耗和空载损耗是否符合标准要求；2.检验干式变压器的耐电压试验情况，以确定其绝缘性能；3.测定干式变压器的绝缘电阻，以评估其绝缘状态。
试验过程：1.预热试验：在正式试验之前，将干式变压器通电预热，使其温度达到稳定状态，以保证试验的准确性。
2.负载损耗和空载损耗试验：将干式变压器接入负载，测定负载下的电压和电流，计算负载损耗；断开负载，测定空载下的电压和电流，计算空载损耗。
3.耐电压试验：对干式变压器的绝缘进行耐电压试验，检验其绝缘电阻、击穿电压和耐压强度。
4.绝缘电阻试验：测量干式变压器的不同部位之间和与地之间的绝缘电阻，判断绝缘状态。
试验结果与分析：1.负载损耗和空载损耗试验结果均符合标准要求。
负载损耗不应超过额定容量的2%，空载损耗应不超过额定容量的0.5%。
根据测量和计算的结果，负载损耗和空载损耗均在规定范围内，说明变压器运行时的损耗较小。
2.耐电压试验结果良好。
在给定的电压下，变压器的绝缘电阻仍保持较高的电阻值，击穿电压和耐压强度均符合标准要求，说明变压器的绝缘性能良好。
3.绝缘电阻试验结果合格。
根据测量数据，变压器的不同部位之间和与地之间的绝缘电阻均符合标准要求，说明变压器的绝缘状态良好。
结论：本次试验结果表明，所测试的干式变压器在额定电压和频率下的负载损耗和空载损耗、耐电压试验以及绝缘电阻试验均符合标准要求。
该干式变压器具有良好的质量和性能，可以正常投入使用，满足电力系统的需求。
建议：为了确保干式变压器的正常运行和延长其使用寿命，建议定期进行维护和检修，及时清洗变压器的绝缘部件，检查绝缘电阻，避免潮湿和灰尘的积累。
干式变压器验自检报告
干式变压器验自检报告
日期：2023年10月12日
地点：XX变电站
检测单位：XX电力设备检测有限公司
检测对象：干式变压器
一、外观检查
经过外观检查，发现变压器外表面无明显损伤和渗漏现象，绝缘表面清洁无污染，连接部位紧固良好，外部附件完好无缺。
二、绝缘电阻检测
使用绝缘电阻测试仪对变压器的绝缘电阻进行了测试，结果显示各相间和各相对地绝缘电阻均符合标准要求，变压器绝缘性能良好。
三、局部放电检测
采用局部放电检测仪对变压器进行了局部放电测试，测试结果显示变压器内部局部放电水平低，未出现异常情况，符合安全运行要求。
四、绝缘油质量检测
取样对变压器绝缘油进行了质量检测，测试结果显示绝缘油清澈透明，无杂质并且绝缘油的介电损耗和介电常数符合国家标准要求。
五、磁芯接地电流测试
对变压器磁芯接地电流进行了测试，测试结果符合国家标准，磁芯接地电流合格。
六、温度探测测试
采用红外线热像仪对变压器运行时的温度进行了监测，测试结果显示变压器运行温度均匀，无异常高温部位。
综上所述，经过本次干式变压器的验自检，变压器的各项性能指标均符合国家标准要求，绝缘性能良好，运行稳定可靠。
对于变压器的安全运行起到了重要的保障作用。
同时也提醒运维人员在日常运行中加强对变压器的监测和维护工作，确保其安全、稳定、高效地运行。
干式变压器试验报告
干式变压器试验报告
尊敬的领导：
经过对干式变压器进行试验，现将试验结果报告如下：
试验目的：
1.验证干式变压器的电气性能是否符合设计要求；
2.检测干式变压器的绝缘性能是否满足要求；
3.确定干式变压器的负载能力和稳定性。
试验内容：
1.低电压绝缘电阻测试：在常温下，将低压侧与地相连，高压侧与地相连，测量绝缘电阻值。
2.空载损耗和空载电流测试：使用负载电表测量额定电压下变压器的空载损耗和空载电流。
3.负载损耗和负载电流测试：使用负载电表测量额定电压和额定负载下的负载损耗和负载电流。
4.电压降和短路阻抗测试：通过接入电流表和电压表，在额定负载下测量变压器的电压降和短路阻抗。
试验结果：
1.低电压绝缘电阻测试结果显示，干式变压器的绝缘电阻值达到了设计要求，并且无明显波动。
2.空载损耗和空载电流测试结果表明，在额定电压下，干式变压器的空载损耗和空载电流均符合设计要求。
3.负载损耗和负载电流测试结果显示，在额定负载下，干式变压器的负载损耗和负载电流均稳定在设计范围内。
4.电压降和短路阻抗测试结果表明，干式变压器的电压降和短路阻抗满足设计要求。
结论：
根据试验结果，可以得出以下结论：
1.干式变压器的电气性能符合设计要求，具有良好的绝缘性能。
2.干式变压器在额定负载下具备稳定的负载能力和工作稳定性。
建议：
根据试验结果，对于干式变压器的维护和保养应该持续进行，并定期进行检测和试验，以确保其持续稳定地运行。
谢谢！。
表101干式变压器的安装分项工程质量检验评定表
符合要求 合格
符合要求 合格
符合要求 合格
设 备 检 查 绕组检查
铁芯接地 绕组接线检查
表面检查
绝缘电阻
绝缘层
引出线
裸露导体外观 裸导体相间及对地距
离 防松件
引线支架
本
本体固定
体
附
温控装置
件
风机系统
安
装
相色标志
外壳接地
本体接地
接
温控器接地
地
风机接地
开启门接地
主要 主要 主要 主要 主要 主要
主要
1点 牢固正确 无放电痕迹及裂纹 绝缘良好 无损伤、裂纹 无毛刺尖角
安装 具间距
无尖角、毛刺 1mm～1.5mm
符合要求 合格 符合要求 合格
母线与支持器 主要 1.5mm～2mm 间应力检查
符合要求 合格
母线在绝缘子 上的固定死点
每段设置 1 个或者在接点中 符合要求 合格 间
母线 连接
支持器与接头 边缘距离
≥50mm
符合要求 合格
母线间及母线 主要 无外应力
符合要求 合格
质量检验评定意见
签名 年月日 年月日 年月日 年月日
工程编号： 工序 检验项目
电气就地设备安装 分项工程质量检验评定 分项名称：
性质 质量标准
箱 安装位置
体 落地箱底座高出地面尺寸 安 悬挂箱中心至地面高度 装 安装垂直度误差
户外箱体的密封
主要
紧固件表面处理
紧固件检查
主要
箱架接地连接
主要
震动场所的防震措施
单项评定
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国国电集团
国电濮阳热电有限公司2×200MW工程低压厂用干式变压器技术评标报告
二O O五年元月二十八日北京
目录1低压厂用干式变压器评标报告
2 附件：变压器技术参数对照表
低压厂用干式变压器技术评标报告中国国电集团濮阳热电有限公司2×200MW工程低压厂用干式变压器评标会于2005年1月29日在北京召开。
参加投标的单位有：
新疆特变电工股份有限公司新疆变压器厂（简称新疆特变）
许继变压器有限公司
上海ABB变压器有限公司
山东鲁能泰山电力设备有限公司
沈阳中变变压器有限公司
山东省金曼克电气集团股份有限公司
济南志亨特种变压器有限公司
五洲明珠股份有限公司
中电电气集团
施耐德电气公司
江西丰电三纬电气公司
保定天威顺达变压器有限公司
天津市特变电工变压器有限公司
江苏华鹏变压器有限公司
电气组在整个评标过程中，对14个投标方的投标文件进行了认真的阅读，遵循公平、公正、科学、严谨的原则，经过阅读标书、资料整理、专家初评、问题澄清、专家详评、独立打分等阶段。
初评阶段，评标委员会认为中电电气集团、施耐德电气公司和江西丰电三纬电气公司的投标产品，严重与招标文件不符（具体见技术方案定性评价表），其他8个厂商进入详评。
详评阶段，评标小组根据投标厂家对招标文件的响应程度、设备可靠性、重要性能指标、结构及主要技术特点、运行业绩、设备制造质量、供货范围和售后服务等方面进行了分析、对比和评价，相应的比较数据见附件：低压厂用干式变压器技术参数对照表。
小组对各厂商的技术综合评价意见如下：
1、主要技术指标
11家的投标产品均为10系列干式变压器，从评标情况来看11个投标厂家
的干式变压器的主要技术参数均能满足招标文件的要求，但存在部分差异。
特变电工投标产品为非包封SG10，但是变压器负载、空载损耗（1600KVA）均最大，同时变压器外壳尺寸也最大，特别是深度尺寸。
保定天威顺达变压器有限公司投标产品是非包封型。
变压器总损耗最小的是山东鲁能泰山电力设备有限公司。
噪声指标最好的是许继变压器有限公司，噪声最大的是五洲明珠股份有限公司（66db），其它均相差不大。
介损方面，江苏华鹏变压器有限公司、许继变压器有限公司、上海ABB变压器有限公司、山东省金曼克电气集团股份有限公司，济南志亨特种变压器有限公司、保定天威顺达变压器有限公司、天津市特变电工变压器有限公司均小于5pc，其他投标商均小于10 pc。
绝缘性能方面，保定天威顺达变压器有限公司、山东省金曼克电气集团股份有限公司、特变电工均为H 级绝缘，其他投标商均是F级。
2、业绩方面
山东省金曼克电气集团股份有限公司的国内电厂业绩是最好，其次分别是许继变压器有限公司、保定天威顺达变压器有限公司、山东鲁能泰山电力设备有限公司、沈阳中变变压器有限公司、新疆特变电工股份有限公司新疆变压器厂、江z苏华鹏变压器有限公司、天津市特变电工变压器有限公司。
济南志亨特种变压器有限公司、上海ABB变压器有限公司、五洲明珠股份有限公司的业绩均较差。
3、综合评价
11个厂家的投标产品均能够满足我公司的使用要求，各专家经过综合考虑各方面的技术和业绩因素，并经过独立打分，各投标商的排名（专家评分的加权平均）如下：
1、山东省金曼克电气集团股份有限公司 97.5
2、许继变压器有限公司 96.25
3、上海ABB变压器有限公司 92.625
4、保定天威顺达变压器有限公司 90.75
5、济南志亨特种变压器有限公司 90.5
6、山东鲁能泰山电力设备有限公司 88.75
7、沈阳中变变压器有限公司 88.5
8、新疆特变电工股份有限公司新疆变压器厂 87
9、天津市特变电工变压器有限公司 86.25
10、江苏华鹏变压器有限公司 85.75
11、五洲明珠股份有限公司 75.375
2005年 1月 29 日附件：设备（名称）技术方案定性评价表
格，不能接受的技术方案为不合格，即废标不参加技术打分。
项目单位代表：技术组组长：
附件：技术参数对照表
5
续表：技术参数对照表
6
7。
