WinCC上位机操作手册主要包括以下步骤：
1. 打开WinCC软件，并打开相应的项目。
2. 检查通讯通道中的逻辑设备名称与Set PG/PC指定的名称是否一致。如果不一致，需要手动修改逻辑设备名称。
3. 确保客户端的Windows用户拥有Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER三个用户组。同时，如果WinCC服务器上不存在此客户端的Windows用户，必须在WinCC服务器上创建此Windows用户。
4. 使用项目复制器复制WinCC项目，相应的计算机名称、冗余的主从设置会自动更改。
5. 上位机发出的命令首先给下位机，下位机再根据此命令解释成相应时序信号直接控制相应设备。下位机不时读取设备状态数据（一般为模拟量），转换成数字信号反馈给上位机。
6. 根据实际需要，可以在上位机屏幕上显示各种信号变化（液压，水位，温度等）。
7. 在操作过程中，如果遇到问题或故障，可以查看WinCC软件的帮助文档或联系技术支持寻求帮助。
以上就是WinCC上位机操作手册的基本步骤和注意事项，供您参考，建议查阅具体操作手册获取更全面准确的信息。
wincc使用教程【完整版】
Wincc使用入门
——PROFIBUS总线控制系统HMI软件应用
一、实验目的：
1、了解WinCC的特点。
2、熟悉和掌握项目管理器的结构。
3、掌握项目创建的步骤。
4、掌握WinCC变量的创建。
5、熟悉掌握按钮的直接连接、库元件的创建、创建和动态I/O域、创建和动态化棒图等。
6、掌握WinCC变量仿真器的使用
二、组态软件的介绍
WinCC是进行廉价和快速组态的HMI系统，从其他方面看，它是可以无限延伸的系统平台。WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。
从组态的角度上来看，在WinCC中有三种解决方案：① 使用标准WinCC资源的组态；② 利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③ 开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言）。
WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。该操作系统是PC平台上的标准操作系统。
WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块。此外，用户还可以合并自己的模块。
WinCC的特点如下：
1．WinCC的开放性 WinCC对用户所添加的任何形式的扩充是绝对开放的。该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。
2．将应用软件集成到WinCC中 WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC应用软件中，就好像是真正的WinCC对象一样。
3．WinCC中的数据管理 WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。该数据库具有服务器的功能，WinCC可以通过ODBC或作为客户通过开放型编程接口（C-API）来访问数据库，也可以将同样的权限授予其他程序。因此，不管应用程序是在同一台计算机上运行，还是在联网的工作站上运行，Windows中的应用程序均可访问WinCC数据库的数据资源，在数据库查询语言SQL和相关连接的工具（例如ODBC驱动程序）的帮助下，其他客户端程序（例如UNIX数据库，Oracle、Informix、Ingres等）也可以访问WinCC数据库的数据资源。
WinCC7.4怎么安装？SimaticWinCCv7.4安装授权破解图文详细教程
WinCC7.4怎么安装？SimaticWinCCv7.4安装授权破解图⽂详细教程
WinCC v7.4是⼀款由西门⼦推出的专业数据集与监控软件，软件提供了丰富灵活的编程接⼝和⼯业级别的设备信息预警等，新版本的WinCC 7.4增强了对win10 64位操作系统的⽀持，增加了控件的缩放功能和棒图控件等功能，本⽂主要针对WinCC 7.4怎么安装？以及WinCC 7.4如何破解的问题，来为⼤家图⽂详细介绍Simatic WinCC v7.4安装破解步骤，希望可以帮助到⼤家。
Simatic WinCC v7.4 多语⾔特别版(附授权⼯具+安装教程)类型：机械电⼦⼤⼩：4.53GB语⾔：英⽂软件时间：2017-04-07查看详情
Siemens SIMATIC WinCC 7.4 SP1 Only 中⽂特别版(附授权⼯具+安装教程)类型：机械电⼦⼤⼩：6.63GB语⾔：多国语⾔时间：2018-03-02查看详情
WinCC 7.4安装教程
1、安装前
安装消息队列=》控制⾯板=》卸载程序=》添加功能
2、安装程序，选择简体中⽂
3、下⼀步
4、选择数据包安装
5、安装组件，sql版本2014
6、开始安装
WinCC v7.4授权步骤
以上⽅法可能不够完善，下⾯给⼤家介绍WinCC v7.0 SP3授权步骤作为参考
1，安装完后，需要进⼊安装⽬录下\bin⽂件夹进⾏改名，如图：
复制---重命名----粘贴即可
将CCExpMsgChs.lng 改成“CCExpMsgdeu.lng”
将CCExpMsgCht.lng 改成“CCExpMsgita.lng”
将CCExpMsgJpn.lng改成“CCExpMsgesp.lng”
将CCExpMsgKor.lng改成“CCExpMsgfra.lng”
改完四个后，还有⼀个需要改。（从那改好的四个的⽂件名的下⾯找就找到了，改名⽅法同上）
将CCProjectMgrCht.lng 改成“CCProjectMgrdeu.lng”
wincc教学案例
wincc教学案例
WinCC (Windows Control Center) 是一个基于Windows的HMI/SCADA软件，用于监视和控制自动化设备。以下是一个简单的WinCC教学案例，这个案例将指导你创建一个简单的WinCC项目，包括创建新项目、设计HMI界面、连接PLC以及实现简单的控制逻辑。
案例名称： 自动门控制
目标： 创建一个WinCC项目，用于控制一个自动门的开启和关闭。
步骤 1: 创建新项目
1. 打开WinCC软件。
2. 选择“新建项目”并为其命名，例如“自动门控制”。
3. 选择合适的WinCC版本和许可证。
4. 点击“确定”创建项目。
步骤 2: 设计HMI界面
1. 在左侧的导航窗口中，双击“图形编辑器”以打开HMI设计器。 2. 在设计器中，创建一个新的画面，为其命名如“门状态”。
3. 使用绘图工具添加两个按钮：“开启门”和“关闭门”。
4. 使用标签工具添加一个状态显示，用于显示门的当前状态（开或关）。
5. 设置按钮和标签的属性，如颜色、字体等。
6. 保存并关闭设计器。
步骤 3: 连接PLC
1. 在WinCC项目管理器中，右键点击“变量管理”并选择“添加新的驱动程序”。
2. 选择你的PLC类型（例如：Siemens S7系列）。
3. 配置通信参数，如PLC的IP地址、端口号等。
4. 在“变量管理”中，为PLC中的相关变量创建WinCC变量。例如：门的当前状态、门控制输出等。
5. 确保WinCC与PLC之间的通信正常。
步骤 4: 实现控制逻辑
1. 在左侧导航窗口中，双击“脚本编辑器”以打开VBA编辑器。
2. 为“开启门”按钮编写一个事件处理程序。当按钮被按下时，设置门控制输出为1（或True），并更新门的状态显示。 3. 为“关闭门”按钮编写一个类似的事件处理程序，设置门控制输出为0（或False），并更新门的状态显示。
4. 保存并关闭脚本编辑器。
WINCC使用技巧与禁忌
WINCC使用技巧与禁忌
1、WINCC安装问题
自WINCC7.0版本往后，安装感觉比较轻松了，对系统有一定的要求，不管XP还是WIN7尽量用微软的原盘安装，GHOST版的系统，很可能因为精简了一些东西而安装不上，或者装上不能用。在安装过程中尽量不要运行各种杀毒和卫士，因为软件安装过程中对注册表、系统文件读写很多，如果被阻止了就会不能用。还有就是补丁问题，在安装完WINCC之后，最好不要打补丁。
2、WINCC退出
WINCC退出最好是先取消激活、然后关闭项目，最后关闭WINCC管理器，最主要是要先取消激活，WINCC软件能记录你关闭之前的状态，在你下次启动的时候直接恢复到上次的状态。比如你直接通过关闭管理器来取消激活和关闭项目，下次打开的时候就会自动打开上次打开的项目并激活项目。所以先取消激活还是必要的。
3、WINCC激活------'reset_wincc.vbs'
也有很多人都有过这样的经历，在激活的时候，走到一半不走了，等上半个小时也没有反应。很多人不知道该怎么办，没有取消的操作,这是后上面的作用很大按WIN+R或者在开始菜单里面找到运行命令，然后输入'reset_wincc.vbs',点确定，WIN7以上系统会有权限提示，也点确定，你就会发现WINCC软件自动退出，然后稍等 一会就弹出来个对话框“ready”，代表WINCC复位完成了，可以再次使用。这个功能很好用，当WINCC突然死了，或者做实验时脚本写的不对陷入死循环了，等都可以用这个功能，而且不会对数据库造成影响（用过好多次）。
上面说的激活走到一半，一般情况下都是由于非法退出WINCC运行系统导致数据库记录异常，再次启动的时候，数据库不能正常连接就出现了这种情况。碰到这种问题的时候，最好把数据库(位置在项目目录下的ArchiveManager文件夹）删了或者用项目移植器复制一遍重新打开新项目（也是删除数据库）。如果有的数据不能删除，那就尽量保留多点，把最近的一个数据库文件删除应该就行了。
WinCCCS结构快速入门
优质文本

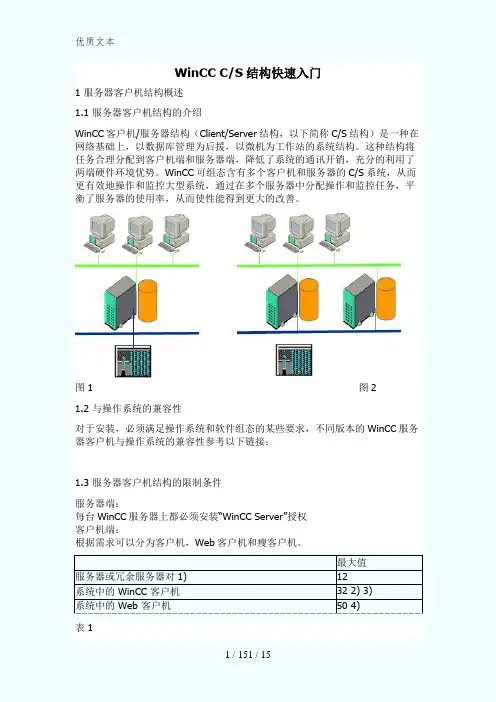

1 / 151 / 15 WinCC C/S结构快速入门
1 服务器客户机结构概述
1.1 服务器客户机结构的介绍
WinCC客户机/服务器结构（Client/Server结构，以下简称C/S结构）是一种在网络基础上，以数据库管理为后援，以微机为工作站的系统结构。这种结构将任务合理分配到客户机端和服务器端，降低了系统的通讯开销，充分的利用了两端硬件环境优势。WinCC可组态含有多个客户机和服务器的C/S系统，从而更有效地操作和监控大型系统，通过在多个服务器中分配操作和监控任务，平衡了服务器的使用率，从而使性能得到更大的改善。
图1 图2
1.2 与操作系统的兼容性
对于安装，必须满足操作系统和软件组态的某些要求，不同版本的WinCC服务器客户机与操作系统的兼容性参考以下链接：
1.3 服务器客户机结构的限制条件
服务器端：
每台WinCC服务器上都必须安装“WinCC Server”授权
客户机端：
根据需求可以分为客户机，Web客户机和瘦客户机。
最大值
服务器或冗余服务器对1) 12
系统中的 WinCC 客户机 32 2) 3)
系统中的 Web 客户机 50 4)
表1 优质文本
2 / 152 / 15 1) 中央归档服务器会被视为一个服务器。但它无法被同时当作操作单元使用。
2) 如果服务器也作为操作单元使用，则此服务器的客户机数目会减少到四个。
3) 混合组态： 32 个客户机 + 3 个 Web 客户机
4) 混合组态： 50 个 Web 客户机 + 1 个 WinCC 客户机（也适合工程用途）
2 服务器客户机结构组态介绍
2.1 服务器客户通讯前提
> 网络连接正常
客户机/服务器系统中所有计算机都必须通过网络（局域网）相互连接。
WinCC技巧【精选文档】
在 WinCC 中如何在一个画面中显示不同的趋势图？
显示订货号
描述
在同一个 WinCC 在线趋势控件中，通过不同的按钮来选择显示不同测量点的曲线,有两种方法.
• 选择 1: 用脚本分配变量
• 选择 2: 画中画技术
两种方法都是在 ”Trend_Function_Main。PDL”， ”Trend_Function_1。PDL" 和
"Trend_Function_2。PDL" 画面中实现的.这几个画面可以在例子中找到.
准备：
变量“testvar1”和“testvar2”分别显示在两个在线控件 Trend 1 和 Trend 2 中。
No. 步骤
1 在变量记录中，新建过程值归档“TestArchive”.
2 在归档中建立相应的变量归档（testvar1 and testvar2）.
Fig。 01
选择1：WinCC V7.0 中脚本分配变量
在本例中，WinCC 在线趋势控件的名称为 “Control1”.另外,建立了两个趋势，但是并没有分配给某个变量。分配由 VBS 脚本或 C 脚本完成。 VBS 和 C 脚本在文件
“M1_button_assign_tag。txt”中.
No。 步骤
1 将 WinCC 在线趋势控件组态为显示最多趋势。
2 组态一个按钮（在对象选项板中选择“标准"〉“窗口对象”〉“按钮”）。
3 右键按钮选择属性,选择“事件"〉“按钮”〉“鼠标".
4 右键“鼠标动作"对应的闪电符号，选择 VBS 动作。
5 通过如下脚本，创建一个对象（如“objCon1"） (C 脚本不需要创建对象）
Dim objCon1
Set objCon1 = HMIRuntime.ActiveScreen.ScreenItems("Control1”)
6 将变量联系到相应的趋势中（Index 0 = Trend 1， Index 1 = Trend 2, .。。 ).
wincc7.0安装教程
一、安装准备
1、安装Wincc7.0前请确认您的系统完整并且已经安装好了step7(西门子plc编程软件)，然后将安装包解压至硬盘根目录，且目录中不能出现中文字符。
2、安装消息列队和网络服务（打开“控制面板——程序卸载——打开或关闭window功能”）在弹出的界面中勾选“internet信息服务”和“MSMQ服务器”然后点击“确定”退出。
3、安装此软件前请先关闭360卫士等等软件，以免安装错误。 二、Wincc7.0安装
1、打开安装包运行setup.exe，软件为中文界面，操作简单，小编指出一些需要选择的项目
2、安装类型，此处选择数据包安装，目标目录建议为默认，点击下一步
3、勾选第一项，滑动下滑框，找到AS-OS项，这是集成到step7的功能,点击下一步开始安装。软件很大，安装需要大约2个小时左右，请大家耐心等待。
三、Wincc7.0授权
1，安装完后，需要进入安装目录下\bin文件夹进行改名，如图：
复制---重命名----粘贴即可 将CCExpMsgChs.lng 改成“CCExpMsgdeu.lng”
将CCExpMsgCht.lng 改成“CCExpMsgita.lng”
将CCExpMsgJpn.lng改成“CCExpMsgesp.lng”
将CCExpMsgKor.lng改成“CCExpMsgfra.lng”
改完四个后，还有一个需要改。（从那改好的四个的文件名的下面找就找到了，改名方法同上）
将CCProjectMgrCht.lng 改成“CCProjectMgrdeu.lng”
2、五个文件修改完毕后，我们打开授权工具Sim_EKB_Install(默认中文，右上角修改)，
(1)把下图蓝色部分的前面打勾：
(2)继续打勾：
(3)继续打勾：
(4)最后我们再检查是否授权完毕
3、授权完成，到桌面找到wincc7.0， 打开试试吧，如果启动wincc7.0失败，重新启动一下电脑就OK了。
WinCC件使用说明
WinCC_flexible_2005 软件使用说明
一、 软件安装
1. 默认安装CD1中安装文件
2. 默认安装SP1_for_WinCCflexible2005_CHINA_part1，将软件升级到SP1版
二、 软件使用
1. 新建工程
（1） 打开WinCC_flexible_2005软件，点击“使用项目向导创建一个新项目”
（2） 选择“小型设备”点击下一步
（3） 选择触摸屏型号、连接的控制器的型号及连接的端口
（4） 点击下一步，按照提示完成新建工作
2. 工程制作（做一个按钮和一个指示灯）
（1） 选择工具框简单对象中的按钮，将按钮放到工程界面中 （2） 双击按钮图标，设置按钮的属性
a 选择常规，在文本框里输入按钮名称
b 选择事件→单击，在右边函数设置框中设置函数
（3） 选择工具框简单对象中的按钮，将按钮放到工程界面中
（4） 双击按钮图标，设置按钮的属性
a 选择属性→外观，设置所需要的填充颜色。
b 选择动画→可见性→启用，设置变量、范围、对象状态。
3. 工程下载
（1） 触摸屏设置
打开触摸屏电源，进入触摸屏初始界面，点击“control panel”选择“Transfer”设
触摸屏与PC机的连接方式，“Channel1”为485通信方式。“Channel2”可设置MPI、profibus、ETHERNET、USB通信方式。
（2） 用通信电缆连接触摸屏和PC
（3） 点击工具栏中项目→传送→传送设置，设置通信方式。点击“传送”，将工程下载到触摸屏中。
WINCC课程--直接连接
32 第五部分：WINCC软件课程——直接连接与页面切换
目的：通过直接连接实现按钮的鼠标点击事件，完成按钮操作功能。
现在组态两个按钮（启动与停止），通过点击该按钮实现水位压力控制启动和停止。
第1步：按照下图步骤操作，建立启动与停止按钮。
第2步：将按钮与变量TAG进行关联，实现当启动按钮按下时，变量START_R为1；释放时，变量START_R为0。这样就模仿了真实的启动按钮动作！
1、 打开启动BUTTON的事件EVENTS页；
2、 选中MOUSE鼠标项；
3、 右击PRESS LEFT （按下左键）旁边的闪电标志
4、 选择DIRECT CONNECTION 直接连接，系统弹出相应的组态窗口
5、 在DIRECT CONNECTION窗口SOURCE--CONSTANT栏输入1；
6、 在TARGET—Variable栏,点击旁边按钮，关联TAG变量START_R;点击OK。
7、 相同方法，组态释放左键Release事件，将常数CONSTANT 0关联给变量START_R。
8、按照上面的7个步骤，组态“停止”按钮。
1、选中BUTTON，在画面合适位置点击
2、系统弹出组态窗口，在TEXT拦输入“启动”文本
然后点击OK，按照相同方法建立停止按钮！
3、将按钮位置和大小进行调整 33
1、打开启动BUTTON的事件EVENTS页
2、选中MOUSE鼠标项 3、 右击PRESS
LEFT （按下左键）旁边的闪电标志
4、选择DIRECT
CONNECTION 直接连接，系统弹出相应的组态窗口，见下图
4、DIRECT CONNECTION窗口SOURCE--CONSTANT栏输入1 在TARGET—Variable栏,点击旁边按钮，关联TAG变量START_R;点击OK 7、相同方法，组态释放左键Release事件，将常数CONSTANT 0关联给同一变量START_R 34 通过按钮实现页面的切换
