继电逻辑控制电路电气图的绘制
电气原理图绘制的原则
电气原理图绘制的原则
（1）原理图在布局上按功能分开画出，即按主电路、控制电路、照明电路及信号电路分开绘制，且按因果关系从左到右或从上到下布置，并尽可能按工作顺序排列。
通常主电路用粗实线表示，画在左边(或上方)；控制电路用细实线表示，画在右边(或下部)。
（2）电路图用平行线按照动作顺序绘制，减少交叉。
（3）各电器元件不画实际的外形图，采用国家规定的统一标准来画，文字符号也采用国家标准。
（4）属于同一电器的线圈和触点，都要采用同一文字符号表示。
对同类型的电器，在同一电路中的表示可在文字符号后加阿拉伯数字符号来区分。
（5）同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。
（6）电路图中的所有电气元件的可动部分通常表示在电器非激励或不工作的状态和位置。
如继电器、接触器、制动器等的线圈处在非激励状态；机械控制的行程开关和按钮在其未受机械压合的状态。
（7）无论是主电路还是控制电路，各电器元件一般按动作顺序从上到下、从左到右依次排列、可水平布置或垂直布置。
（8）有直接电联系的交叉导线的连接点，要用黑圆点表示，无直接电联系的交叉导线交叉处不能画黑圆点。
电气控制线路图
多条件启动控制和多 条件停止控制电路，适用 于电路的多条件保护。 电路特点： 按钮或开关的常开触 点串联，常闭触点并联。 多个条件都满足（动作） 后，才可以起动或停止。
4、顺序控制
用途： 用于实现机械设备依次 动作的控制要求。 ① 主电路顺序控制： KM2串在KM1触点下，故 只有M1工作后M2才有可能 工作。
2、反接制动
①工作原理： 反相序电源制动，转速接 近零时，切除反相序电源。 ②主电路： KM1电动运行；KM2通入反 相序电源，反接制动。
Ｒ限制反接制动电流。 ③控制电路 （速度控制原则） 起动：接动启动按钮SB2→KM1 通电自锁→电动机M通入正相 序电源转动。 停止：按动停车按钮SB1→KM1 线圈断电复位→KM2线圈通电 自锁，实现反接制动，转速n 接近零时，速度继电器KS常 开触点打开→KM2线圈断电， 反接制动结束。
综合
基本电路的结构特点： 1.自锁——接触器常开触点与按钮常开触点相并联。 2.互锁——两个接触器的常闭触点串联在对方线圈的电路中。 3.点动——无自锁环节。 4.多地——按钮的常开触点并联、常闭触点串联。 5.多条件——按钮的常开触点串联、常闭触点并联。
2.3 三相交流异步电动机降压 起动控制电路
2.4.1 机械制动
2、制动原理： 断电电磁抱闸制动方式： 电磁抱闸的电磁线圈通电时，电磁力克 服弹簧的作用，闸瓦松开，电动机可以运 转。 电磁离合器制动方式（结构） 电磁离合器的电磁线圈通电，动、静摩 擦片分离，无制动作用，电磁线圈断电， 在弹簧力的作用下动、静摩擦片间产生足 够大的摩擦力而制动。 3、控制电路分析 启动时，接触器KM线圈通电时，其主 触点接通电动机定子绕组三相电源的同时， 电磁线圈YB通电，抱闸（动摩擦片）松开， 电动机转动。 停止时，接触器KM线圈断电—>电动机 M断电—>电磁铁线圈YB失电—>实现抱闸或 电磁制动。

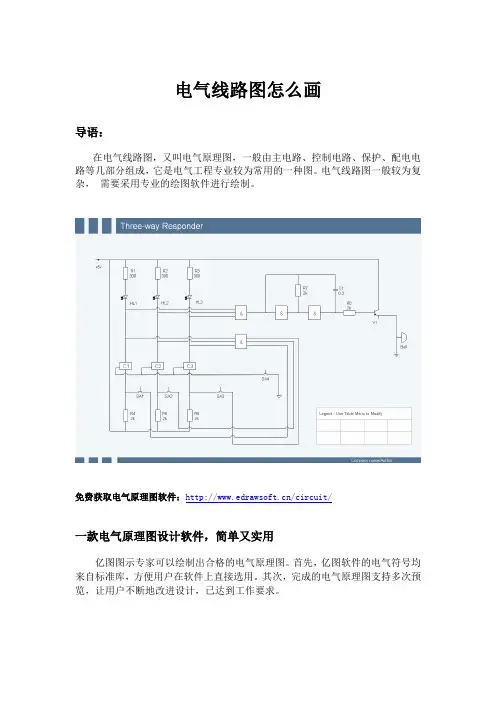

电气线路图怎么画
电气线路图怎么画导语：在电气线路图，又叫电气原理图，一般由主电路、控制电路、保护、配电电路等几部分组成，它是电气工程专业较为常用的一种图。
电气线路图一般较为复杂，需要采用专业的绘图软件进行绘制。
免费获取电气原理图软件：/circuit/一款电气原理图设计软件，简单又实用亿图图示专家可以绘制出合格的电气原理图。
首先，亿图软件的电气符号均来自标准库，方便用户在软件上直接选用。
其次，完成的电气原理图支持多次预览，让用户不断地改进设计，已达到工作要求。
用亿图怎么画出专业的电气线路图？详细操作步骤：1、新建“工程”，在右侧模板中选择“电路与逻辑”，双击进入编辑页面。
(也可以在例子中打开相应的图例，进行快速编辑。
)2、在软件左侧的符号库中打开“基本电路符号”和“传输路径”的符号，如下图所示：绘图前，应清楚电气元器件布置图的设计应遵循以下原则：●必须遵循相关国家标准设计和绘制电气元件布置图。
●相同类型的电气元件布置时，应把体积较大和较重的安装在控制柜或面板的下方。
●发热的元器件应该安装在控制柜或面板的上方或后方，但热继电气一般安装在接触器的下面，以方便与电机和接触器的连接。
●需要经常维护、整定和检修的电气元件、操作开关、监视仪器仪表，其安装位置应高低适宜，以便工作人员操作。
●强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。
●电气元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。
3、开始布置电气元件电气元件的布局，应根据便于阅读原则安排。
主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。
无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。
所有电气的可动部分均按没有通电或没有外力作用时的状态画出。
对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。
尽量减少线条和避免线条交叉。
各导线之间有电联系时，在导线交点处画实心圆点。
电气控制线路的流程图设计法PPT课件
1）设计步骤
第1步：绘制电器工作流程图。电器工作流 程图的绘制是按照电器工作次序从左到右进行 的首先在左侧列出控制图中全部电器，如按钮、 接触器、继电器等，每一个电器占一行。
然后按照电器工作的时间顺序从左到右依 次画出各电器的状态框，每个电器的状态框与 左侧相同电器画在同一行上，并且框内写入相 应电器的文字符号。
.
15
启动工作要求：
1）能够进行手动或自动两 种启动控制；
2）手动启动：按启动按钮， KM1通电，主触点闭合，启 动完成后，手动按按钮3使 KA通电，然后KM2通电
3）自动启动：按启动按钮， KM1通电，主触点闭合，延 时一定时间后，自动使KA通 电，然后KM2通电；
4）停机：按停机按钮，KM1 释放，延时T后，KM2释放。
工作要求： 启动：按按钮SB1、KM1动作、 接通主电路、电机启动并工 作、KV工作； 停机：按按钮SB2、KM1释放、 KM2动作、电机转速下降、 当转速接近零时，KV释放、 KM2释放、断开主电路。
.
4
根据控制要求，绘制电器工作流程图：
注意：区分停机状态下和电机转动状态下的KM1白框
.
5
根据电器工作流程图写各电器初步逻辑表达式：
.
2
第3步：绘制电器控制线路图；即将逻辑表 达式等号左边的一个文字符号画成线圈，右边 的一行每个文字符号画成按要求连接的触点。 在画触点时，不带求反符号的画成常开触点， 带求反符号的画成常闭触点。每个含线圈的的 总线路都是并联接在电源线之间，左右两侧分 别接到两个竖线上，这两条竖线为三相电路中 的两相、或一相和地线，所以控制线路两端是 380V的线电压、或220V相电压。
R、L与转子电流频率有关，频敏变阻器能接
继电逻辑控制电路电气图的绘制(PPT48页)
绘制纵向直线
绘制纵向直线
任务三 三相异步电动机双速控制线路图的绘制
（1）单击“图层”工具栏中的“图层控制”按钮， 2.插入电气符号图块 在弹出的下拉列表中选择“电气符号层”为当前层。
（2）执行“插入块”命令，将主电路所用电气符号 插入到电路结构图中，设置结果如图所示。
重复偏移
插入电气符号
任务三 三相异步电动机双速控制线路图的绘制
1.电路原理图介绍
三相异步电动机双速控制电路原理图
任务三 三相异步电动机双速控制线路图的绘制
2.双速电动机三相定子绕组的联结
双速电动机三相定子绕组接法
任务三 三相异步电动机双速控制线路图的绘制
子任务二 配置图形环境
1.
2.
3.
4.
5.
创建新文件 设置工作空间 绘制图框 设图形界限 创建图层
任务三 三相异步电动机双速控制线路图的绘制
任务二 三相绕线式异步电动机Y-△起动控 制线路图的绘制
子任务五 电路接线图的绘制
基本低压电器元件
任务二 三相绕线式异步电动机Y-△起动控 制线路图的绘制
1）延时断开触点
2.绘制基本电气符号
任务二 三相绕线式异步电动机Y-△起动控 制线路图的绘制
任务二 三相绕线式异步电动机Y-△起动控 制线路图的绘制
正向 停止 过程
正向运行碰到限位开关SQ5，接触器KM1线圈 失电，KM1的主触点、辅助触点复原， L1指示灯 灭，电动机停止转动。
任务一 三相异步电动机带限制位的正、反向控 制线路图的绘制
反向 停止 过程
当反向运行碰到限位开关SQ4，接触器KM2线 圈失电，KM2的主触点、辅助触点复原， L2指示 灯灭，电动机停止转动。
电气控制线路图的图形文字符号及绘制原则
电气控制线路图的图形、文字符号及绘制原则电气控制线路是用导线将电动机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。
为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。
在图上用不同的图形符号来表示各种电器元件，用不同的文字符号来说明图形符号所代表的电器元件的基本名称、用途、主要特征及编号等。
按电气元器件的布置位置和实际接线，用规定的图形符号绘制的图形称做安装图。
安装图便于安装、检修和调试。
根据电路工作原理用规定的图形符号绘制的图形称做原理图。
原理图能够清楚地表明电路功能，便于分析系统的工作原理。
由于电气原理图具有结构简单，层次分明，适合应用于分析、研究电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛的应用。
各种图有其不同的用途和规定画法，应根据简明易懂的原则，采用国家标准统一规定的图形符号、文字符号和标准画法来绘制。
本节先简要介绍新国标中规定的有关电气技术方面常用的文字符号和图形符号，然后重点介绍电气原理图的绘制原则。
1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来，有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。
常用电气图纸制图规范
（2）详图 实质上是用图形来注释，相当于机械制图的剖面图，即将电气装置中
某些零件、连接点等结构、安装工艺等放大并详细表达出来。 详图可放在要详细表示的对象的图上，也可放在另一图上，但必须要
用一个标志将它们联系起来。标注在总图上的标志称为详图索引标志， 标注在详图位置上的标志称为详图标志。
动力平面图、照明平面图、弱电系统平面图、防雷与接地平面图等。
4
3900X5=3900
乒乓球馆照明平面图
5
3.电气系统图和框图
电气系统图用于表示整个工程或该工程中某一项目的供电方式和电能 输送关系，也可表示某一装置各主要组成部分的关系。
熔断器额定
配电线路
用电设备
电源进线
刀开关
电流（A） 熔体额定
常用电气图纸制图规范
电气与信息工程学院
◦ 电气控制线路图是工程技术的通用语言，它由各种电器元 件的图形、文字符号要素组成。
◦ 我国电气设备有关国家标准： ◦ GB4728—1984《电气图用符号》 ◦ GB6988—1987《电气制图》 ◦ GB7159—1987《电气技术中的文字符号》 ◦ 规定从1990年1月1日起，电气图中的图形和文字符号必须
◦ 有单元接线图 表示成套装置或设备中一个结构单元内的各元件之 间的连接关系的一种接线图。这里的“结构单元”是指在各种情况 下可独立运行的组件或某种组合体，如电动机、开关柜等。
9
◦ 互连接线图 表示成套装置或设备的不同单元之间连接关系的一种 接线图。
◦ 端子接线图 表示成套装置或设备的端子以及接在端子上外部接线 （必要时包括内部接线）的一种接线图。
13
4.布局 电气图的布局依据图所表达的内容而定。 电路图、系统图是按功能布局，只考虑便于看出元件之间的功能关系，
电气图纸制图规范(图文)
（1）尺寸注法的基本规则 ①、图样中的尺寸数字，如没有明确说明，一律
以mm为单位。 ②、图样中所标注的尺寸，为该图样所示机件的
最后完工尺寸。
（2）尺寸注法 ①、线性尺寸（长、宽、厚度）的尺寸数字一
般注写在尺寸线的上方，也可注写在尺寸线的中断 处。
②、角度数字一律写成水平方向，注写在尺寸线
的中断处，也可采用引出注写的方式。 ③、在没有足够的位置画箭头或注写数字时也可
辅助文字符号 名称
DC
直流
E
接地
F
快速
FB
反馈
FW
正，向前
IN
输入
INC
增
L
左
MAN
手动
N
中性线
辅助文字符号 OFF ON OUT PE SET RUN ST SET STE
名称 断开 接通 输出 保护接地 复位 运转 启动 置位 步进
3、补充原则
（1）可采用国际标准中规定的电气技术文字符号。
① 所设计对象的规模和复杂程度。
② 由简图种类所确定的资料的详细程度。
③ 尽量选用较小幅面。
④ 便于图纸的装订和管理。
⑤ 复印和缩微的要求。
⑥ 计算机辅助设计的要求。
3、标题栏：用以确定图样名称、图号、张次、更 改和有关人员签名等内容的栏目，相当于图样的
“铭牌”。
标题栏的位置一般在图纸的右下方或下
使其向上弯曲，扣板被弹簧拉回，常闭触头断开。
5、时间继电器
线圈通电
衔铁吸合（向下）
作
触头动作
连杆动
时间继电器是电路中控制动作时间的设备。它利用 电磁原理来实现触头的延时接通和断开。
通电延时：当线圈通电时触头延时动作，线圈断电 时使触头瞬时复位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
4.设置图形界限
讲解：设置图形界限就是设置绘图区域的大小，相当于选定了 图纸的图幅，可以通过以下方式调用“图形界限”命令。 （1）下拉菜单：执行“格式”→“图形界限”命令。 （2）命令行：输入LIMI S，按Enter键。 启动命令后，按提示在命令行内先指定左下角点坐标，再指定 右上角点坐标。
任务三
子任务一
三相异步电动机双速控制线路图的绘制
1.电路原理图介绍
电路原理介绍
三相异步电动机双速控制电路原理图
任务三
三相异步电动机双速控制线路图的绘制
2.双速电动机三相定子绕组的联结
双速电动机三相定子绕组接法
任务三
子任务二
三相异步电动机双速控制线路图的绘制
配置图形环境
1. 2. 3. 4. 5.
单击“图层” 工具栏中的“图 层控制”按钮， 在弹出的下拉列 表中选择“注释 层”为当前层。
根据图4-1所 示内容，对主电 路进行添加文字 注释，主电路绘 制完成。
任务一 子任务五
三相异步电动机带限制位的正、反向控 制线路图的绘制
基本低压电器元件
电路接线图的绘制
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
绘制电气符号
任务四
子任务四
M7120平面磨床电气控制原理图的绘制
绘制电制参照线 2） 插入电气 符号图块
3） 连接导线
4） 添加文字 注释
相异步电动机双速控制电路线路图的绘制、 M7120平面磨床电气控制电路原理图的绘制。通 过对各个电气图绘制方法的介绍，使读者了解继 电逻辑控制电路的绘图步骤，巩固对AutoCAD 2010的常用绘图、编辑工具的使用。
学习目标
知识和能力要求 知识要求
（1）了解典型继电逻辑控制电路的原理； （2）了解典型电气图形符号的表示方法； （3）掌握AutoCAD 2010的常用绘图工具的使用； （4）掌握AutoCAD 2010的常用编辑工具的使用。
电气原理图的绘制
（1）单击“图层”工具栏中的“图层控制”按钮，在弹出的 下拉列表中选择“线路层”为当前层。 （2）打开正交模式，执行“直线”命令，绘制一条横向长300 mm的直线段。 （3）执行“偏移”命令，以横向直线为对象进行偏移，在直 线下侧连续偏移出两条偏移距离是15 mm的直线。
直线偏移尺寸
练习
完成三相异步电动机带限位的正、反向控制电路接线图的连 线，具体要求如下。 （1）根据布置导线颜色的不同进行分层设置。 （2）整体布线清晰、美观、准确。
任务二 子任务一
三相绕线式异步电动机Y-△起动控 制线路图的绘制
电路原理图介绍
三相绕线式异步电动机Y-△起动控制原理图
任务二 子任务二 配置绘图环境
任务一 子任务四
三相异步电动机带限制位的正、反向控 制线路图的绘制
1.绘制主电路图
电气原理图的绘制
1）主电路结构图
主电路结构图
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
2）插入电气符号图块
“插入”对话框
插入电气符号
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
3）添加文字注释
正向 起动
闭合空气开关QF1，按下起动按钮SB2，正向接触器KM1 线圈得电吸合，KM1的主触点和自锁辅助触点闭合，三相电 源L1、L2、L3按U—V—W相序接入电动机，电动机正向起 动并连续运行， L1指示灯亮。同时与接触器KM2线圈串联的 KM1的常闭辅助触点断开，防止接触器KM2线圈同时得电。
学习目标
知识和能力要求 能力要求
（1）能够掌握AutoCAD 2010的常用绘图、编辑工具的使 用技巧； （2）能够完成继电逻辑控制电路原理图、接线图的绘制。
任务准备
继电逻辑控制电路简介
任务一 子任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
电路原理图介绍
电路原理介绍
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
电路接线图的绘制
任务二
三相绕线式异步电动机Y-△起动控 制线路图的绘制
2.绘制基本电气符号
1）延时断开触点
任务二
三相绕线式异步电动机Y-△起动控 制线路图的绘制
任务二 子任务四
三相绕线式异步电动机Y-△起动控 制线路图的绘制
1.绘制控制电路图
电气原理图的绘制
1）绘制参照线
任务二
三相绕线式异步电动机Y-△起动控 制线路图的绘制
创建新文件 设置工作空间 绘制图框
设图形界限
创建图层
任务三
子任务三
三相异步电动机双速控制线路图的绘制
1.基本电气符号图形
绘制电气符号
任务三
三相异步电动机双速控制线路图的绘制
2.创建图块
练习：将表4-5中 全部电气符号图形转 换为图块。
任务三
子任务四
三相异步电动机双速控制线路图的绘制
1.绘制参照线
电路接线图的绘制
任务四
子任务一
M7120平面磨床电气控制原理图的绘制
电路原理图介绍
电路原理介绍
任务四
子任务二
M7120平面磨床电气控制原理图的绘制
绘制配图环境
1
创建新文件
2 3 4
设置工作空间
绘制图框
设置图形界限
5
创建图层
任务四
子任务三
M7120平面磨床电气控制原理图的绘制
1.基本电气符号图形
元件分布图
绘制连接线
任务三
三相异步电动机双速控制线路图的绘制
4.添加文字注释
单击“图层” 工具条中的“图 层控制”按钮， 在弹出的下拉列 表中选择“注释 层”为当前层。
根据图4-47所 示内容，对主电 路进行添加文字 注释，主电路绘 制完成。
任务三
子任务五
三相异步电动机双速控制线路图的绘制
1.基本低压电器元件
正向 停止 过程
正向运行碰到限位开关SQ5，接触器KM1线圈 失电，KM1的主触点、辅助触点复原， L1指示灯 灭，电动机停止转动。
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
反向 停止 过程
当反向运行碰到限位开关SQ4，接触器KM2线 圈失电，KM2的主触点、辅助触点复原， L2指示 灯灭，电动机停止转动。
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
6.创建图层
（1）下拉菜单：执行“格式”→“图层”命令。 （2）“图层”工具栏：单击 按钮。 （3）命令行：输入LAYER或LA，按Enter键。
任务一 子任务三
三相异步电动机带限制位的正、反向控 制线路图的绘制
1.基本电气符号图形
绘制电气符号
三相绕线式异步电动机Y-△起动控 制线路图的绘制
1.
2.
3.
4.
5.
创建新文件
设置工作 空间
绘制图框
设图形 界限
创建图层
任务二
三相绕线式异步电动机Y-△起动控 制线路图的绘制
三相绕线式异步电动机Y-△起动控制 原理图绘图环境
任务二 子任务五
三相绕线式异步电动机Y-△起动控 制线路图的绘制
基本低压电器元件
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
2.绘制基本电气符号
1） 中性线 6）绘制热 继电器线圈
2） 绘制接地线
5） 绘制限制 位开关
4） 绘制断路 器
3）绘制常 开按钮
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
3.创建图块
（1）下拉菜单：执行“ 绘图”→“块”→“创建” 命令。 （2）“绘图”工具栏：单 击 按钮。 （3）命令行：输入 BLOCK或B，按Enter键。 执行“创建块”命令后， 弹出“块定义”对话框。
2）插入电气符号图块
“插入”对话框
插入电气符号
任务二
3）连接导线
三相绕线式异步电动机Y-△起动控 制线路图的绘制
删除参照线 绘制连接线
任务二 子任务五
三相绕线式异步电动机Y-△起动控 制线路图的绘制
1.基本低压电器元件
电路接线图的绘制
任务二
三相绕线式异步电动机Y-△起动控 制线路图的绘制
练习
完成三相异步电动机Y-△起动控制电路接线图的连线。具体要求如下。 （1）根据布置导线颜色的不同进行分层设置。 （2）整体布线清晰、美观、准确。
（1）单击“图层”工具栏中的“图层控制”按钮， 2.插入电气符号图块 在弹出的下拉列表中选择“电气符号层”为当前层。 （2）执行“插入块”命令，将主电路所用电气符号 插入到电路结构图中，设置结果如图所示。
重复偏移
插入电气符号
任务三
三相异步电动机双速控制线路图的绘制
3.连接导线
任务三
三相异步电动机双速控制线路图的绘制
三相异步电动机带限制位的正、反向 控制线路图的绘制
三相绕线式异步电动机Y-△起动机控 制线路图的绘制
三相异步电动机双速控制线路图的绘制
M720平面磨床电气控制原理图的绘制
学习目标
任 务 说 明
本学习任务主要介绍四种典型继电逻辑控制 电路电气图的绘制，包括三相异步电动机带限位 的正、反向控制电路线路图的绘制、三相绕线式
任务一 子任务二
三相异步电动机带限制位的正、反向控 制线路图的绘制
1.创建新文件
配置绘图环境
练习：创建一个 新文件，将其命名为 “三相异步电动机带限 位的正、反向控制电路 原理图.dwg”。
任务一
三相异步电动机带限制位的正、反向控 制线路图的绘制
