电弧光保护原理及功能
成都弧光保护工作原理
成都弧光保护工作原理

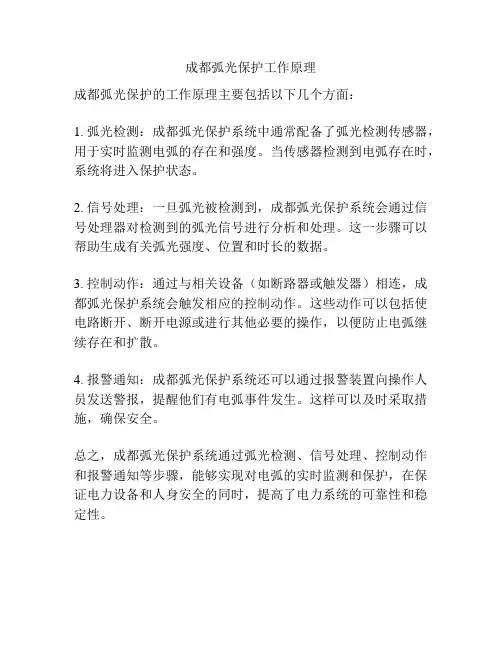

成都弧光保护的工作原理主要包括以下几个方面：
1. 弧光检测：成都弧光保护系统中通常配备了弧光检测传感器，用于实时监测电弧的存在和强度。
当传感器检测到电弧存在时，系统将进入保护状态。
2. 信号处理：一旦弧光被检测到，成都弧光保护系统会通过信号处理器对检测到的弧光信号进行分析和处理。
这一步骤可以帮助生成有关弧光强度、位置和时长的数据。
3. 控制动作：通过与相关设备（如断路器或触发器）相连，成都弧光保护系统会触发相应的控制动作。
这些动作可以包括使电路断开、断开电源或进行其他必要的操作，以便防止电弧继续存在和扩散。
4. 报警通知：成都弧光保护系统还可以通过报警装置向操作人员发送警报，提醒他们有电弧事件发生。
这样可以及时采取措施，确保安全。
总之，成都弧光保护系统通过弧光检测、信号处理、控制动作和报警通知等步骤，能够实现对电弧的实时监测和保护，在保证电力设备和人身安全的同时，提高了电力系统的可靠性和稳定性。
电弧光保护原理及功能
UTU-Falcon电弧光保护原理及功能
系统依据以下工作原理可以实现不同的功能，用于保护不同的设备：

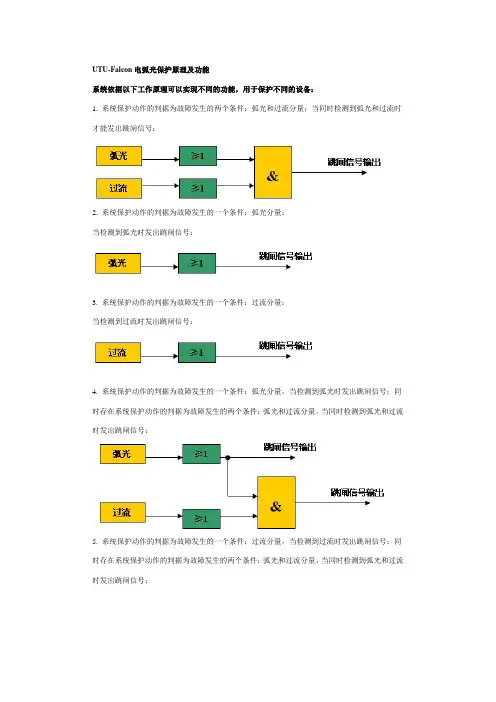

1. 系统保护动作的判据为故障发生的两个条件：弧光和过流分量；当同时检测到弧光和过流时才能发出跳闸信号：
2. 系统保护动作的判据为故障发生的一个条件：弧光分量；
当检测到弧光时发出跳闸信号：
3. 系统保护动作的判据为故障发生的一个条件：过流分量；
当检测到过流时发出跳闸信号：
4. 系统保护动作的判据为故障发生的一个条件：弧光分量，当检测到弧光时发出跳闸信号；同时存在系统保护动作的判据为故障发生的两个条件：弧光和过流分量，当同时检测到弧光和过流时发出跳闸信号：
5. 系统保护动作的判据为故障发生的一个条件：过流分量，当检测到过流时发出跳闸信号；同时存在系统保护动作的判据为故障发生的两个条件：弧光和过流分量，当同时检测到弧光和过流时发出跳闸信号：
6. 以上五种保护功能可在同一套电弧光保护系统中同时实现.。
弧光保护的作用是什么？
弧光保护的作⽤是什么？
弧光保护定义：
电弧光保护是根据35kV及以下开关柜故障时的特征⽽开发的保护装置，它采⽤检测弧光和过流双判据原理，具有原理简单、动作可靠迅速、对变电站⼀次设备⽆特殊要求、适应各种运⾏⽅式、且在各种运⾏⽅式下保护不需要切换等优点，是变电站低压开关柜很好的保护配置。
弧光保护作⽤：
1、弧光保护优点动作迅速可靠:跳闸回路⾥采⽤了快速继电器技术,确保保护系统在1ms内发出跳闸信号,使开关柜内部电弧光故障总切除时间控制在100ms以内,⽽且在外观上⽆明显损坏。
2、故障点定位功能:根据弧光传感器的实际安装位置可以实现分区保护的功能,弧光传感器可以安装在开关设备的任何位置(⼀般装在母线室内,以检测母线故障),并在主控单元上显⽰故障发⽣的位置,此功能可以减少故障处理时间,快速恢复供电。
3、抗⼲扰能⼒强:电弧光保护系统采⽤⽆源弧光传感器探测弧光,系统主控单元、弧光单元、电流单元及弧光传感器采⽤了光纤星形及传输技术,且装置完全满⾜电磁兼容EMC的标准,确保了整个弧光保护系统的可靠性及⾼强的抗⼲扰能⼒。
4、配置灵活、适应性强：系统使⽤先进的处理器技术，通过对弧光和过电流动作信号的灵活编程，可对各段母线提供选择性的保护，适⽤于不同类型的接线盒运⾏⽅式。
什么是电弧光保护？如何实现有效的厂用中、低压母线保护
什么是电弧光保护？如何实现有效的厂用中、低压母线保护1 目前存在的问题目前，380伏/1千伏/3千伏/6千伏/10千伏/35千伏开关柜中没有专用的母线保护，但在国外电力行业已经普及95%以上；国内采用变压器过流保护用于母线后备保护，理论上必须延时300～500毫秒，实际上动作时间可能长达1.5～2秒，起不到对母线的真正保护，并且使变压器低压侧绝缘有较大的结构性损坏，所以目前的母线后备保护是有缺陷的。
开关设备内电弧光产生的人为原因有误入带电间隔、隔离开关误操作、带接地线合闸、忘记测量工作区内的电压。
技术原因有设备故障和带电设备的误操作，设备正常检修后，遗漏工具在开关设备内，错误的接线和母线连接，绝缘老化和机械磨损、过电压、小动物（尤其是老鼠）、灰尘、温度、湿度、腐蚀等环境因素。
如果在开关柜内发生电弧光故障，由于开关柜中的空气压力和温度迅速增加，如果不及时切除，将造成人员伤亡、设备损坏等重大损失。
中、低压开关柜是供电系统的供电枢纽。
在发生内部故障时，是否能迅速地切除故障，对配电系统的安全运行至关重要。
但是，按目前的保护方案，中压母线尚没有配置任何专门的保护，而是由进线开关的相关后备保护来兼顾的；但是进线开关与出线开关的保护需要相互配合；一般速断保护延时的级差至少为300毫秒，甚至500毫秒或更长；而过流保护的配合级差更是长达1～2秒。
所以，配电系统中、低压母线上所发生的任何故障都至少要延时切除。
换句话说，现有的厂用中、低压母线能在第一时间切除故障的保护还是个空白。
可是，我们只要稍加注意，就会发现，不论是中、低压（开关柜）母线的上游还是下游的诸多电气设备都配有快速保护。
相比之下，中、低压母线的安全性和可靠性却没有得到足够的重视。
鉴于中、低压母线的重要地位，任何故障的延时切除，都是我们极不愿意看到的状况。
因为开关柜内的各种故障，其短路电流所产生的电弧及其大量的高温，使柜内气体急剧膨胀，可在极短的时间内达到顶峰，严重危及人身和设备安全。
弧光保护简介
弧光保护简介
弧光保护属于光电控制类的电气设备保护装置．它可在电力、化工、煤炭等行业的大型电源配电柜，开关柜和其它重要电气设备出现击穿放电和短路产生弧光时，实施总电源保护。
目前在国内大型的配电柜、开关柜中没有此项保护技术，因而在开关柜出现短路弧光后，由于不能够迅速切断总电源，而遭致整
个开关柜或者配电柜烧毁，同时引起其它范围的电气事故及故障。
弧光保护是向大容量电气设备提供一种设备出现击穿放电和发生短路弧光的保护装置．它具有多角度，多位置，大范围的监控功能；具有弧光强度选择和微距离可调功能；具有本保护装置动作记忆及现场开环调试功能。
弧光保护的原理：保护装置分为两大部分．一部分为弧光探头，—部分为控制器；两部分通过电缆连接，采用双探头监控，实现了多位置，多角度监控。
监控灵活，范围大，保护动作可靠．在探头中采用了光敏元件加装部分光罩，增强了探头采光的方向性和保护对象的针对性．安装是将防光罩固定在支架板上，支架板选择拉装在监控点附近。
光敏元件通过电缆与控制器中的光缆转换电路连接，当监控点出现弧光时，经光敏元件将弧光瞬间变化量通过电线传输给控制器的光电转换电路．
控制器输入端光电转换电路与弧光探头连接，控制器的输出
端为执行电路的出口为内部电磁继电器的常开接点，该常开接点
串入配电柜、开关柜等大型电气设备的总电源跳闸回路，当监控点出现弧光时经控制回路使执行电路动作，常开接点闭合，启动总电源跳闸回路，从而实现保护．。
电弧光保护系统
1.电弧光保护概述电弧光保护系统可以在开关柜发生弧光故障的时候，保护操作人员不受伤害，并且降低财产损失程度。
当出现弧光时候，弧光以300m/s的速度爆发，摧毁途中的任何物质。
只要系统不断电，弧光就会一直存在。
要想最大限度的减少弧光的危害，我们需要一种安全、迅速而有效的半导体电弧光保护系统。
在开关柜抽屉内，弧光可以迅速的在10ms内达到3M远，因此要想最大程度降低损失，时间是个最主要的因素。
RIZNER-EagleEye电弧光保护系统输出跳闸信号时间小于1ms,即使在安装或者维护的时候也能保护操作人员的安全。
2.RIZNER-EagleEye电弧光保护系统概述RIZNER-EagleEye电弧光保护系统的面市已经近10年.所有的主要的电力系统和电力公司都已使用.芬兰IVOLoviisa核电站的运行证实, 在发生电弧时,只有RIZNER-EagleEye的电弧光保护才能保护他们的开关柜。
RIZNER-EagleEye电弧光保护系统使用先进的处理器技术来控制系统的功能。
该处理器技术也使得电弧光保护系统功能的编程，可匹配开关柜的不同运行方式。
在跳闸回路里采用的半导体技术（可控硅开关）确保了开关柜里的供电开关以最小的延时得到跳闸信号。
在不论是RIZNER-EagleEye电弧光保护系统的主控单元，还是电弧光单元探测到电弧光，并且电流单元的整定的电流定值被超过，电弧光保护系统的跳闸信号将在小于1ms到达供电开关。
电流的信息也可直接取自安全电流回路，在此情况下，电弧光保护也可尽可能快的得到过流的信息。
如果偶尔光线信号超过光线设定值或者电流信号超过电流设定值，系统不会输出跳闸信号，也不会记忆在跳闸回路中，但是在主控单元上会显示报警信号。
在编程的时候，必须考虑系统按照用户所希望的方式正常工作。
采用光纤技术来向主控单元传输跳闸信号，确保了电弧光保护系统的完美功能，它的抗干扰能力强，跳闸信号可以非常迅速的输出到断路器。
#6机6kv母线电弧光保护
#6机6kV母线电弧光保护6kVⅥ段弧光保护系统原理说明1）6kV段任一个开关柜的母线室产生弧光，主控单元都能进行光报警（绿灯变红、闪）、并能显示相应正确的地址，不发送跳闸信号但是发6kV ⅥA段弧光保护系统报警信号，此时若是弧光单元连接的探头接收到弧光信号弧光单元的绿灯变红、闪烁。
2）6kV段工作电源进线柜或备用电源进线柜三相电流中的任何一相出现过流情况，主控单元都能进行过流报警（绿灯变红、闪）、并能显示相应正确的地址，不发送跳闸信号但是发6kV ⅥA段弧光保护系统报警信号，此时电流单元绿灯变红直到主控单元复位。
3） 6kV段某个开关柜的母线室产生弧光并且同时工作电源进线柜或备用电源进线柜三相电流中的任何一相出现过流情况，主控单元能进行光报警和过流报警（绿灯变红、闪），并能显示相应正确的地址，同时送出相应的跳闸信号。
6kVⅥ段故障代码信息查询表故障代码信息查询内容主控单元信息A 光报警，超出ARC的预整定光照度（30000勒克司）C 过流报警，超过CR的预整定的电流定值（ 2.5 A）F 光报警，超出1MU的预整定光照度（30000勒克司）F0.01 1MU的L1 弧光通道报警、6kV ⅥA段ⅥA17—ⅥA24号柜母线仓弧光报警F0.02 备用F0.03 1MU的L3过流报警、6kV ⅥA段工作电源进线过流报警F0.04 1MU的L4过流报警、6kV ⅥA段备用电源进线过流报警F8.01 备用F8.02 1MU第2弧光通道光报警、ⅥA2号开关柜母线仓弧光报警F8.03 1MU第3弧光通道光报警、ⅥA3号6601开关柜母线仓弧光报警F8.04 1MU第4弧光通道光报警、ⅥA4号柜母线仓弧光报警F8.05 1MU第5弧光通道光报警、ⅥA5号柜母线仓弧光报警F8.06 1MU第6弧光通道光报警、ⅥA6号开关柜母线仓弧光报警F8.07 1MU第7弧光通道光报警、ⅥA7号开关柜母线仓弧光报警F8.08 1MU第8弧光通道光报警、ⅥA8号开关柜母线仓弧光报警F8.09 1MU第9弧光通道光报警、ⅥA9号开关柜母线仓弧光报警F8.10 1MU第10弧光通道光报警、ⅥA10号开关柜母线仓弧光报警F8.11 1MU第11弧光通道光报警、ⅥA11号开关柜母线仓弧光报警F8.12 1MU第12弧光通道光报警、ⅥA12号开关柜母线仓弧光报警F8.13 1MU第13弧光通道光报警、ⅥA13号开关柜母线仓弧光报警F8.14 1MU第14弧光通道光报警、ⅥA14号开关柜母线仓弧光报警F8.15 1MU第15弧光通道光报警、ⅥA15号开关柜母线仓弧光报警F8.16 1MU第16弧光通道光报警、ⅥA16号开关柜母线仓弧光报警A1.1.0 1ARC第0弧光通道光报警、ⅥA17号开关柜母线仓弧光报警A1.1.1 1ARC第1弧光通道光报警、ⅥA18号开关柜母线仓弧光报警A1.1.2 1ARC第2弧光通道光报警、ⅥA19号开关柜母线仓弧光报警A1.1.3 1ARC第3弧光通道光报警、ⅥA20号开关柜母线仓弧光报警A1.1.4 1ARC第4弧光通道光报警、ⅥA21号开关柜母线仓弧光报警A1.1.5 1ARC第5弧光通道光报警、ⅥA22号开关柜母线仓弧光报警A1.1.6 1ARC第6弧光通道光报警、ⅥA23号开关柜母线仓弧光报警A1.1.7 1ARC第7弧光通道光报警、ⅥA24号开关柜母线仓弧光报警A1.1.8 1ARC第8弧光通道光报警、ⅥA25号开关柜母线仓弧光报警C3.1.0 1CR按TEST按钮后的报警C3.1.1 1CR的A相过流报警、6kV ⅥA段工作电源进线柜A相过流报警C3.1.2 1CR的B相过流报警、6kV ⅥA段工作电源进线柜B相过流报警C3.1.3 1CR的C相过流报警、6kV ⅥA段工作电源进线柜C相过流报警C4.1.0 2CR按TEST按钮后的报警C4.1.1 2CR的A相过流报警、6kV ⅥA段备用电源进线柜A相过流报警C4.1.2 2CR的B相过流报警、6kV ⅥA段备用电源进线柜B相过流报警C4.1.3 2CR的C相过流报警、6kV ⅥA段备用电源进线柜C相过流报警6kV VIA段弧光保护配置图符号名称型号和规格单位数量1MU 电弧光保护主单元 UTUCN-1 MU 台 1 20 inputs1UNIT 电源模块 WRA12SX-U 台 11CR,2CR 电流辅助单元UTUCN-1 CR 台 2 5A1ARC 弧光辅助单元UTUCN-1 ARC 台 11FLS-24FLS 电弧光传感器UTUCN-1 FLS 台 24注1：1MU安装在工作进线PT柜面板上；1CR安装在进线柜内；2CR安装在备用进线内；1ARC安装在17号柜内。
电弧光保护系统在中低压开关柜中的应用
电弧光保护系统在中低压开关柜中的应用摘要：实际电力系统运行过程中，由于中低压开关柜自身容量有限，对较大电压情况下的电力运行造成极大的限制，从而出现电路短路故障等问题。
由于这样的现象往往对电力问题设备造成着较大的阻碍，所以根据电弧光以及中低压开关柜故障问题等方面，对电弧光保护及其在中低压开关柜中的应用进行研究分析是十分重要的。
关键词：电弧光保护系统；中低压开关柜；应用引言近年来，中压开关柜发生内部电弧故障而被严重损坏的事故逐年增加，有的甚至发展成多组开关柜“火烧连营”的严重后果。
实际运行经验表明，开关设备内部产生电弧的原因很多，如结构设计不合理、制造质量不佳、设备材料绝缘老化、机械磨损、运行环境恶劣、维护保养不足、小动物进入或人为误操作等。
所以，除了保证开关设备的制造质量、按照相关规程进行正确维护和操作外，还需配置快速动作的保护装置，一旦放生内部电弧短路故障时能快速切除，最大限度的保护设备和人员免受严重伤害。
1电弧光保护的优势1.1动作迅速可靠采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口，从发现故障到出口跳闸时间间隔优于7ms，确保开关柜内设备的弧光在100ms以内切除。
1.2全数字化设计本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。
1.3保护原理简单、合理根据弧光产生时的特点，装置采用弧光和电流双重判据，判据简单且可以有效的保证动作的准确性。
1.4强大的电气性能故障弧光探头、连接线全部采用耐高温、阻燃的高分子材料，具有超强的电气隔离效果。
装置完全满足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性。
1.5故障信息记录全面在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录是哪个弧光探头检测到了故障弧光，且可以详细记录动作时刻的三相电流值以及动作时刻的故障弧光光强。
1.6多种辅助保护功能主控单元不但有弧光保护，还有过流保护，接地保护、断路器失灵等辅助保护，这些保护是弧光保护的合理配置和有效补充。
