干式变压器冷却风机使用方法
干式变压器冷却风扇安全操作及保养规程
干式变压器冷却风扇安全操作及保养规程一、前言干式变压器是一种重要的电力设备，其具有节能、环保、安全等优点。
其冷却系统中的风扇，是干式变压器中必不可少的部件。
在使用干式变压器的过程中，保证风扇的正常运转状态，对于延长变压器的寿命、提高其故障率具有重要意义。
为了保证干式变压器冷却风扇的安全操作和正常运转，制定一套严格的安全操作、保养规程非常重要。
本文就干式变压器冷却风扇的安全操作及保养规程进行详细介绍。
二、安全操作2.1 电气安全操作干式变压器冷却风扇的电气安全操作是指在使用过程中，保证电源与电机之间的安全连接和绝缘状态。
具体安全操作应当遵守以下规程：•操作前必须检查风扇的电源、线路、接线盒、塞头等部件，确保其符合规定标准和要求；•操作时应当穿好绝缘手套、绝缘靴，解除电源电气隐患；•在检修或维护风扇时，应当在电气停电的情况下进行；•操作者在操作时必须注意用电的安全，避免发生电气事故；2.2 机械安全操作干式变压器冷却风扇的机械安全操作是指在使用过程中，保证风扇旋转的安全，避免因风扇旋转故障而造成的意外伤害。
具体机械安全操作应当遵守以下规程：•在风扇旋转的周围设置防护栏杆，避免工人靠近旋转的风扇；•操作风扇时必须穿好安全绳具、安全带；•在清理或维护风扇时，必须关停电源，并且对风扇进行彻底停转后方可操作；•在清理风扇的时候，不能使用直接伸手进去清理的方式，应使用专用工具进行清理；三、保养规程3.1 日常保养干式变压器冷却风扇的日常保养是指风扇平时的维护和定期检查。
具体保养规程如下：•定期检查风扇的电源、电机、线路、接头等部件并进行维护；•定期进行风扇的清洁和除尘，保证其通风畅通；•检查风扇旋转叶片的磨损程度，对磨损严重的旋转叶片进行更换；•对电气线路及接线处进行定期查看，发现异常及时进行维修或者更换；3.2 长期保养干式变压器冷却风扇的长期保养是指定期对风扇进行全面维护和检查。
具体保养规程如下：•定期对风扇进行全面拆卸和清洗，对各个部件进行检查和更换；•对电机的电气特性进行检查，确保其满足规定标准要求；•对电机进行维护保养，换股电机或轴承；•定期检查风扇周围的防护措施，如固定以及防护栏杆是否完好，保证机械安全；四、结论干式变压器冷却风扇作为变压器冷却系统中的重要部件，其安全操作和保养对于保证变压器的正常运行和延长其寿命至关重要。

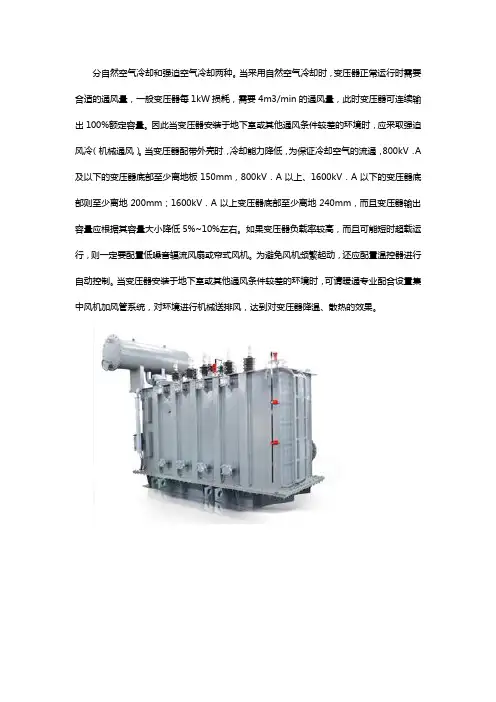

干式变压器冷却方式
分自然空气冷却和强迫空气冷却两种。
当采用自然空气冷却时，变压器正常运行时需要合适的通风量，一般变压器每1kW损耗，需要4m3/min的通风量，此时变压器可连续输出100%额定容量。
因此当变压器安装于地下室或其他通风条件较差的环境时，应采取强迫风冷（机械通风）。
当变压器配带外壳时，冷却能力降低，为保证冷却空气的流通，800kV．A 及以下的变压器底部至少离地板150mm，800kV．A以上、1600kV．A以下的变压器底部则至少离地200mm；1600kV．A以上变压器底部至少离地240mm，而且变压器输出容量应根据其容量大小降低5%~10%左右。
如果变压器负载率较高，而且可能短时超载运行，则一定要配置低噪音辐流风扇或帘式风机。
为避免风机频繁起动，还应配置温控器进行自动控制。
当变压器安装于地下室或其他通风条件较差的环境时，可请暖通专业配合设置集中风机加风管系统，对环境进行机械送排风，达到对变压器降温、散热的效果。
干式变压器温控器说明书
SWP2005系列仪表SWP 系列干式变压器温度智能控制仪 使用手册★ 全电脑数字自动调校 ★ 全开放内部参数设定★ 强大的网络通讯功能昌晖自动化系统有限公司 C H A R M F A I T H A U T O S Y S T E M C O .,L T D .注意事项▲安装、操作和运行前，请认真阅读本说明书！▲本说明书由最终使用者保留！▲在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！▲为了让温控器能够正常投运，在搬运、安装时尽可能小心轻放。
▲尽可能将温控器安装在墙面上。
请勿安装在高温、高湿、强腐蚀性、高场强的环境中▲禁止用明火烧烤测温探头，若需要检测温控仪的输出状态，请使用温控仪的模拟检测输出功能。
（操作密码：见P15）▲ 外部接线时，请参照温控仪后侧端子接线图，注意接线端子哪些是有源、哪些是无源，并参考本册中对继电器接点容量的说明。
▲ 故障、超温、跳闸输出触点为无源触点，使用时应另加电源。
风机控制输出为有源触点，接线无需另加电源。
▲ 配接单相风机的温控仪在接通仪表电源后，接线端子上已带电，切勿用手去接触端子，以免出现危险。
▲ 为保证温控仪输入信号质量，请务必拧紧传感总成插头上的连接螺钉。
▲ 温控仪电源应从市电AC220V获得，而不宜直接取自变压器的次级。
▲如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系。
电话：0591-********▲ 本说明书若有进一步修订和更改，恕不另行通知。
目录一、功能概述 (1)二、校对指标 (1)三、型号分类与功能说明 (3)四、外形及面板说明 (6)五、使用简介 (11)六、使用说明 (13)七、干式变压器温控仪系列接线图 (25)八、一般的异常现象及处理方法 (40)九、配件清单 (41)十、订货须知 (41)十一、维护与质保 (42)一、功能概述SWP系列干式变压器温度控制器，是保证干式变压器安全运行的控制装置。
什么是干式变压器
什么是干式变压器？干式变电器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器，电力系统中，一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变，变比为6000V/400V，用于带额定电压380V负载。
干式变电器用横流式冷却风机是一种进、出风口均无导叶、专用于干式变电器冷却横. 流式风机。
其主要部件有：专用单相或三相小功率感应异步电动机、横流式叶轮、机壳、导风装置。
干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，对变压器运行温度监测及其报警控制是十分重要的，今对GTB系列温控系统作一简介。
(1)风机自动控制：通过预埋在低压绕组最热处Pt100热敏测温电阻测取温度信号。
变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动停止风机。
(2)超温报警、跳闸：通过预埋的低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。
当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。
(3)温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。
系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。
干式变压器的防护方式根据使用环境特征及防护要求，干式变压器可选择不同外壳。
通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。
SCB11型干式变压器技术要求(10～0.4KV)
SCB11型干式变压器技术要求（10/0.4KV）
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。
本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。
一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件，并未对一切技
术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。
1.2 乙方应认真逐项确认下面技术参数响应表（见下表1），不允许乙方擅自更改技术参数要
求。
如有偏差，要求详细填写乙方技术参数偏离表（见附件一表2）。
表1 技术参数响应表。
BWDK干式变压器温度控制器使用说明书(塑壳)
BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。
利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、技术参数1．使用条件环境温度-10℃~+55℃相对温度5-95%大气压60-160KPa工作电压AC170-AC250V（48-60Hz）2．测量范围-40.0-200℃3．分辩率0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8V A7．重量＜1Kg8．传感器参数Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。
显示器显示X—50.0，X表示出现故障相位。
3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。
BWD-3K-330干式变压器温控说明
三、产品型号
0.1℃ ±１ ℃ ±１ ℃
< 1 0 VA
<10Kg Pt100 符合 JB/T7631-94 标准 250V/1A 或 250V/2A 250V/5A 或 250V/10A AC125/20A 或 AC220/14A AC125/10A 或 AC220/7A AC125/10A 或 AC220/7A AC125/10A 或 AC220/7A 320×260×64 mm
3
7.超高温跳闸功能：当三相线包绕组中有一相温度达到设定的超温跳闸温度，温控器接通跳 闸输出端子，以提供一个开关信号给远方的控制柜，启动跳闸电路。（为防止因偶然因素触发
跳闸，特设有约 8s 延时） 8.控制功能模拟自检：可模拟输入温度信号而使温控器作相应的控制。 9.“黑匣子”功能：可记录温控器断电时刻的三相线包绕组温度，以及本机的工作状态。 10.控制回差功能：风机启动、报警启动、跳闸启动后均需一定的回差后才可撤销。 11. BWD-3K330C 型温控器带有 RS485 计算机串行通信接口，软件操作说明见光盘。 12.所有温度的设置均可通过面板上的轻触键直接设置。为防止闲杂人员设置，温控器设有密 码，只有密码输入正确才能设置，否则只能查看而不能设置。设置温度范围见下表
安全指导
在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
! 警告
本温控器有危险电压,并监控危险的电力变压器。如果不按本手册的规定操作可能 会导致财产损失或人员严重受伤甚至死亡。
只有合格的技术人员才允许操作本温控器，在进行操作前，要熟悉使用手册中所 有安全说明、安装、操作和维护规程。本温控器的正常运行取决于正确的运输、安装、 操作和维护。 1. 本温控器的输入电源为：220VAC（±10%），50Hz（±4%）； 2. 请确保所有电气连接正确、牢固； 3. 即使关闭本温控器电源开关，而没有断开温控器输入电源回路，在接线端子 1、2
大全- -安装使用说明书(干变)
干式变压器安装使用说明书南京大全变压器有限公司目录1、适用范围 (2)2、主要技术参数及标准 (2)3、使用条件 (2)4、冷却系统 (3)5、产品装卸 (3)6、产品运输 (4)7、检查验收 (4)8、仓储保管 (5)9、产品安装 (5)10、运行前的检查 (8)11、运行前的试验 (8)12、变压器投入运行 (10)13、变压器及附件维护 (13)14、变压器修理 (14)15、环保方面的建议 (14)16、其他安全注意事项 (14)1、适用范围本说明书适用于我公司生产的额定容量25000kVA及以下、电压等级35kV 及以下的无励磁调压和有载调压环氧树脂及非包封干式电力变压器的装卸、运输、仓储保管、安装、使用及维护。
2、主要技术参数及标准2.1容量：三相：30-25000kVA2.2电压等级：35kV及以下所有电压等级2.3调压范围：±5%、±2×2.5%或按用户要求2.4调压方式：无励磁调压或有载调压2.5联结组别：Dyn11、Yyn0、Yd11或ZNyn11等多种联结组别2.6频率：50Hz或60Hz2.7冷却方式：AN或AF2.8防护等级：IPXX(前一个X≤4，后一个X≤3)2.9绝缘耐热等级：F级及H级(非包封式只H级)2.10阻抗电压：标准值或按用户要求2.11绝缘水平：10kV级：工频耐压35kV，冲击电压75kV；20kV级：工频耐压55kV，冲击电压125kV；35kV级：工频耐压70kV，冲击电压170kV；用户有要求时，可按用户要求特别设计2.12执行标准：GB1094.11-2007、GB/T10228-20083、使用条件3.1正常使用条件：3.1.1环境温度最高气温+40℃，最高日平均气温+30℃，最高年平均气温+20℃。
3.1.2海拔不超过1000m。
3.1.3电源的电压波形近似正弦波，三相电源电压近似对称。
3.2特殊使用条件3.2.1由用户在询价单中详细提出（如：高海拔，环境温度超过40℃等）4、冷却系统4.1本产品一般采用空气自然冷却（AN），此时可连续输出100%额定负荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干式变压器冷却风机使用条件:
1、环境温度应75℃≥-40℃。
2、通过冷却风机的工业气体不允许有强酸、强碱及各种溶液。
3、不允许有沙尘等杂物掉入风机内，以免造成风机烧毁及扇叶断裂。
干式变压器冷却风机的安装与维护:
1、安装前应应首先检查是否因包装运输造成损坏、变形、如有损坏或变形应修复后安装使用。
2、然后再检查各零件及螺丝是否有松动；叶片与风筒之间是否相碰或移位，若相碰或移位应进行调整后方可安装。
3、冷却风机安装后应进行试机，待风机运行正常后再进行联机使用。
4、风机长期置放重新使用时，应对风机进行检查试运行若无异常现象，方可联机使用。
5、风机安装完毕后应将接线合密封，以防接线合渗漏造成短路烧毁电机。
干式变压器冷却风机搬运和存放:
1、在搬运过程中，要注意轻拿轻放，按照包装箱的标志和要求搬运和放置，切勿倒置和立置。
2、在搬运过程中应避免强烈冲击和剧烈震动，以防包装葙和产品破损。
3、风机应存放于透风、干燥没有腐蚀性气体处，避免雨淋和阳光暴晒。
