第三章交变电流习题课:变压器与电能的输送课后篇素养形成必备知识基础练1.如图所示,理想变压器原、副线圈的匝数之比n1∶n2=10∶1,输出端电阻R=50 Ω,把原线圈接入“220 V50 Hz”的正弦式交变电流时(电表为理想电表)()A.当X为电流表时,若电阻R增大,则原线圈中的电流将增大B.当X为电流表时,电压表V的示数为22 VC.当X为电流表时,电流表的示数为0.44√2 AD.当X为二极管时,电压表V的示数为11 VX为电流表时,若电阻R增大,则副线圈中的电流变小,原线圈中的电流也变小,A项错误;当X为电流表时,根据公式U1U2=n1n2,解得U2=22 V,电压表测量的电压为有效值,所以电压表V的示数为22V,B项正确;当X为电流表时,电流表的示数为I2=U2R =2250A=0.44 A,C项错误;当X为二极管时,在一个周期内只有半个周期的时间有电流通过,此时由U 2R T=(22V)2R·T2,解得U=11√2 V,D项错误。

2.(多选)如图所示,一理想变压器原线圈与频率为50 Hz的正弦交流电源相连,两个阻值均为20 Ω的电阻串联后接在副线圈的两端,图中的电流表、电压表均为理想交流电表,原、副线圈匝数分别为200匝和100匝,电压表的示数为5 V。

则()A.电流表的示数为0.5 AB.流过电阻的交变电流的频率为100 HzC.交流电源的输出电压的最大值为20√2 VD.交流电源的输出功率为2.5 WI 2=U R=}据理想变压器原、副线圈中的电流与匝数的关系I 1I 2=n 2n 1,可解得I 1=0.125 A,A 错误;理想变压器原、副线圈中的交变电流的频率相同,都为50 Hz,B 错误;副线圈输出电压的有效值为10 V,根据正弦交变电流的最大值和有效值的关系可得其最大值应为U 2m =10√2 V,原、副线圈电压比为U 1U 2=n 1n 2,可得交流电源输出电压的最大值为U 1m =20√2 V,C 正确;对于理想变压器,交流电源的输出功率等于变压器副线圈负载消耗的功率,P=2×5220 W =2.5 W,故D 正确。

人教版高中物理选择性必修第二册课后习题 第3章 交变电流 3 变压器

人教版高中物理选择性必修第二册课后习题 第3章  交变电流 3 变压器

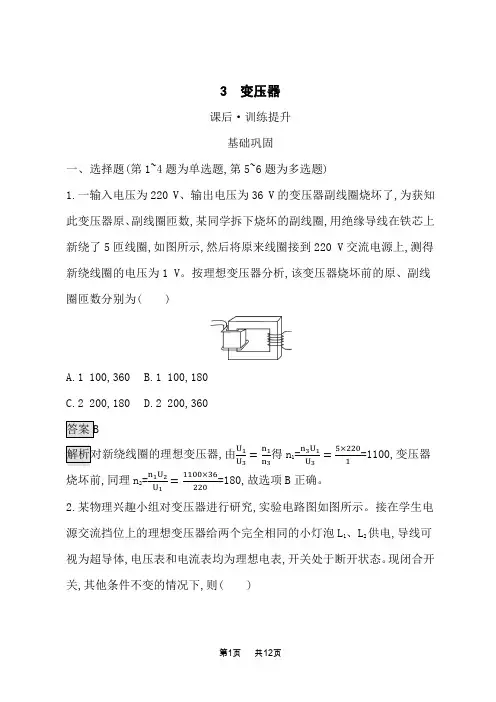

3 变压器课后·训练提升基础巩固一、选择题(第1~4题为单选题,第5~6题为多选题)1.一输入电压为220 V、输出电压为36 V的变压器副线圈烧坏了,为获知此变压器原、副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈,如图所示,然后将原来线圈接到220 V交流电源上,测得新绕线圈的电压为1 V。

按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为( )A.1 100,360B.1 100,180C.2 200,180D.2 200,360,由U1U3=n1n3得n1=n3U1U3=5×2201=1100,变压器烧坏前,同理n2=n1U2U1=1100×36220=180,故选项B正确。

2.某物理兴趣小组对变压器进行研究,实验电路图如图所示。

接在学生电源交流挡位上的理想变压器给两个完全相同的小灯泡L1、L2供电,导线可视为超导体,电压表和电流表均为理想电表,开关处于断开状态。

现闭合开关,其他条件不变的情况下,则( )A.小灯泡L1变暗B.小灯泡L1变亮C.电压表示数变大D.电流表示数变大U1不变,匝数比不变,根据U1U2=n1n2可知,变压器的输出电压U2不变,而电压表测量的就是U2,故电压表的示数不变,选项C错误。

开关闭合前后,灯泡L1的电压一直等于U2,故灯泡L1的电压不变,亮度不变,选项A、B错误。

S闭合后,副线圈的总电阻减小,而电压不变,则副线圈的电流I2变大,根据I1I2=n2n1可知原线圈的电流变大,即电流表示数变大,选项D正确。

3.如图所示,理想变压器原线圈的匝数为n1,副线圈的匝数为n2,原线圈的两端a、b接正弦式交流电源,电压表V的示数为220 V,负载电阻R=44 Ω,电流表A1的示数为0.2 A。

下列判断正确的是( )A.原线圈和副线圈的匝数比为2∶1B.原线圈和副线圈的匝数比为5∶1C.电流表A2的示数为0.1 AD.电流表A2的示数为0.4 AI1U1=I22R,可解得I2=1.0A,原线圈和副线圈的匝数比n1n2=I2I1=1.0A0.2A=51,故选项B正确,A、C、D错误。

第三章 变压器习题答案

第三章 变压器习题答案
12.变压器运行时基本铜耗可视为,基本铁耗可视为。
答:可变损耗,不变损耗。
二、选择填空
1.三相电力变压器带电阻电感性负载运行时,负载电流相同得条件下,越高,则。
A:副边电压变化率Δu越大,效率η越高,
B:副边电压变化率Δu越大,效率η越低,
C:副边电压变化率Δu越大,效率η越低,
D:副边电压变化率Δu越小,效率η越高。
2.试从物理意义上分析,若减少变压器一次侧线圈匝数(二次线圈匝数不变)二次线圈得电压将如何变化?
答:由、可知,所以变压器原、副两边每匝感应电动势相等。又U1E1, U2≈E2,因此,当U1不变时,若N1减少,则每匝电压增大,所以将增大。或者根据,若N1减小,则增大,又,故U2增大。
3.变压器空载运行时,就是否要从电网取得功率?这些功率属于什么性质?起什么作用?为什么小负荷用户使用大容量变压器无论对电网与用户均不利?
答:变压器原副绕组套在同一个铁芯上,原边接上电源后,流过激磁电流im,产生励磁磁动势fm,在铁芯中产生交变主磁通φm,其频率与电源电压得频率相同,根据电磁感应定律,原副边因交链该磁通而分别产生同频率得感应电动势e1与e2,且有、显然,由于原副边匝数不等,即N1≠N2,原副边得感应电动势也就不等,即e1≠e2,而绕组得电压近似等于绕组电动势,即U1≈E1、U2≈E2,故原副边电压不等,即U1≠U2,但频率相等。
5.变压器铁心中得磁动势,在空载与负载时比较,有哪些不同?
答:空载时得励磁磁动势只有一次侧磁动势,负载时得励磁磁动势就是一次侧与二次侧得合成磁动势,即,也就就是。
答:D
2.一台三相电力变压器=560kVA,=10000/400(v),D,y接法,负载时忽略励磁电流,低压边相电流为808、3A时,则高压边得相电流为。

高中物理选择性必修第二册课后习题 第3章 交流电 3.变压器

高中物理选择性必修第二册课后习题 第3章  交流电 3.变压器

3.变压器课后训练巩固提升一、基础巩固1.(多选)对于理想变压器,下列说法正确的是( )A.原线圈的输入功率随副线圈输出功率的增大而增大B.原线圈的输入电流随副线圈输出电流的增大而增大C.原线圈的电流不随副线圈输出电流的变化而变化D.当副线圈的电流为零时,原线圈的电压也为零,且随副线圈输出功率的变化而变化。

原线圈的输入电流取决于副线圈的输出电流,当副线圈的电流为零时,原线圈的电流也为零,但原线圈电压并不一定为零,故A、B正确,C、D错误。

2.将输入电压为220 V,输出电压为6 V的理想变压器改绕成输出电压为30 V的变压器,副线圈原来是30匝,原线圈匝数不变,则副线圈新增匝数为( )A.120B.150C.180D.220由变压比n1n2=U1U2,得n130=2206,所以n1=1100;当U2'=30V时,n1n2'=22030,所以n2'=150,故Δn2'=n2'-n2=120。

所以A正确。

3.钳式电流表的外形和结构如图(a)(b)所示。

图(b)中电流表的读数为1.2 A,图(c)中用同一电缆线绕了3匝,则( )(a)(b)(c)A.这种电流表能测直流电流,图(c)的读数为2.4 AB.这种电流表能测交变电流,图(c)的读数为0.4 AC.这种电流表能测交变电流,图(c)的读数为3.6 AD.这种电流表既能测直流电流,又能测交变电流,图(c)的读数为3.6 A,因此钳式电流表只能测交变电流。

题图(b)中线圈单匝时,A 的读数为1.2A,根据n 1I 1=n 2I 2可知,在题图(c)中绕3匝时,A 的读数应为3.6A,故选项C 正确。

4.如图所示,接在家庭电路上的理想降压变压器给小灯泡L 供电,如果将原、副线圈减少相同匝数,其他条件不变,则( )A.小灯泡变亮B.小灯泡变暗C.原、副线圈两端电压的比值不变D.通过原、副线圈电流的比值不变n 后,有n 1'n 2'=n 1-n n 2-n,可以得出,n 1n 2−n 1'n 2'=n (n 2-n 1)n 2(n 2-n )<0,则说明原、副线圈的匝数比变大,由n 1'n 2'=U 1U 2'=I 2'I 1'知,选项C 、D错误。

最新人教版高中物理选修1-1第三章《变压器》课后集训

最新人教版高中物理选修1-1第三章《变压器》课后集训

课后集训基础达标1.在使用变压器时,变压器的一个线圈跟前一级电路连接,叫做 ,也叫 .另一个线圈跟下一个电路连接,叫做 ,也叫 .答案:原线圈 初级线圈 副线圈 次级线圈2.根据课本的探究实验可知:原线圈和副线圈的电压与两个线圈的匝数的关系为. 答案:21/U U 3.利用变压器将220 V 的交流电变为55 V ,如果原线圈绕2 200匝,则副线圈应绕匝. 答案:5504.如图3-4-8所示为变压器示意图,要使电压通过变压器降压,则副线圈要比原线圈的匝数 ,反之则 .变压器的示意图图3-4-8答案:少 多5.一理想变压器原线圈所接电源电压波形如图3-4-9,原副线圈匝数比1n ∶2n =10∶1,串联在原线圈电路中电流表示数为1 A ,下述说法中正确的是 ( )图3-4-9A.变压器输出端所接电压表示数为202 VB.变压器输出端所接交流电压表示数为20 VC.变压器输出的交流电频率为100 HzD.变压器输出的交流电频率为50 Hz答案:BD图3-4-106.在如图3-4-10所示的电路中,当a 、b 两端加上220 V 的交流电压时,测得c 、d 间的电压为110 V.若在c 、d 两端加上110 V 的直流电压,则a 、b 间的电压为( )A.220 VB.110 VC.100 VD.0答案:D7.变压器的初级线圈接220 V 交流电,现有足够长的漆包线和一只交流电压表,怎样才能确定这只变压器初次级线圈的匝数?写出做法及计算公式.答案:可用漆包线在铁芯上绕制一定的匝数2n (2n 数值不能太少)并接上交流电压表,再在初级线圈接上1U =220 V 交流电,记下此时电压表示数2U ,则2121n n U U =,∴2211n U U n = 说明:本题的依据是变压器变压比原理,理论上12=n 也行,但实际操作时会引起较大的误差,所以为减小相对误差,要求2n 较大.综合运用图3-4-118.用理想变压器给负载R 供电,如图3-4-11所示,下列各种情况下,变压器输出电压将减小的是( )A.增大R ,其他条件不变B.减小原线圈匝数1n ,其他条件不变C.减小副线匝数2n ,其他条件不变D.增大原线圈电压1U ,其他条件不变答案:CD9.一只原副线圈中匝数之比为2∶1的理想变压器,在正常工作时,下列说法中正确的是( )A.原副线圈中的磁通量之比是2∶1B.原副线圈两端的电压之比是2∶1C.原副线圈中的电流强度之比是2∶1D. 变压器输入和输出的功率之比是2∶1答案:B图3-4-1210.如图3-4-12所示,一台理想变压器,原线圈接到220 V 交流电压上,副线圈有a 、b 两个.分别向“12 V 10 W ”和“24 V 12 W ”的电灯供电,且两只电灯都正常工作,则通过变压器原线圈的电流强度为 .两个副线圈的匝数比a n ∶b n = .答案:0.1 A 1∶2图3-4-1311.汽油机做功冲程开始时,汽缸中的汽油—空气混合气要靠火花塞点燃,但是汽车蓄电池的电压只有12 V ,不能在火花塞中产生火花,为此设计了如图3-4-13所示的点火装置.该装置的核心是一个变压器,它的初级线圈通过开关连到蓄电池上,次级线圈接到火花塞的两端,开关由机械进行自动控制.做功冲程开始时,开关由闭合变为断开,这就能在火花塞中产生火花了.下列说法正确的是( )A.该设计方案不可行,因为蓄电池提供的是恒定电流,变压器不能改变其电压B.该设计方案可行,因为变压器能将恒定电流变为交变电流C.该设计方案可行,因为开关断开时,通过变压器初级线圈的是变化的电流,可以通过变压器发生互感现象(即:电磁感应现象)D.该变压器一定是降压变压器答案:C拓展探究12.一个变压器有两个线圈,若你手边有交流电源、导线、交流电压表,你怎样确定这两个线圈的匝数?答案:(1)把交流电压表接在交流电源两端,读数为U ;(2)用导线在变压器的铁芯上绕成一个匝数为0n 的线圈,并把电压表接在该线圈两端;(3)把变压器的其中一个线圈I (原有的线圈)接在电源两端,此时电压表读数为1U ,由011n n U U =得,011n U U n = (1n :线圈I 匝数);(4)仿照(3),可得变压器上原有的线圈Ⅱ的匝数022n U U n =(2U :电压表读数). 说明:本题并不仅限于这一种方法.。

电机学第3章三相变压器思考题与习题参考答案

电机学第3章三相变压器思考题与习题参考答案

第3章三相变压器思考题与习题参考答案3.1 三相组式变压器和三相心式变压器的磁路结构各有何特点?在测取三相心式变压器的空载电流时,为什么中间一相的电流小于其它两相的电流?答:三相组式变压器的三相磁路彼此独立,互不关联,且各相磁路几何尺寸完全相同;三相心式变压器的三相磁路彼此不独立,互相关联,各相磁路长度不等,三相磁阻不对称。

在外加对称电压时,由于中间相磁路长度小于其它两相的磁路长度,磁阻小,因此,中间一相的空载电流小于其它两相的电流。

3.2 变压器出厂前要进行“极性”试验,如题3.2图所示,在U1、U2端加电压,将U2、u2相连,用电压表测U1、u1间电压。

设变压器额定电压为220/110V,如U1、u1为同名端,电压表读数为多少?如不是同名端,则读数为多少?答:110V,330V题3.2图极性试验图3.3 单相变压器的联结组别有哪两种?说明其意义。

答:有I,I0;I,I6两种。

I,I0说明高、低压绕组电动势同相位;I,I6说明高、低压绕组电动势反相位。

3.4 简述三相变压器联结组别的时钟表示法。

答:把三相变压器高压侧某一线电动势相量看作时钟的长针,并固定指向“0”点,把低压侧对应线电动势相量看作时钟的短针,它所指向的时钟数字便是该变压器的联结组别号。

3.5 试说明为什么三相组式变压器不能采用Y,y联结,而小容量三相心式变压器可以采用Y,y联结?答:因为三相组式变压器三相磁路彼此独立,采用Y,y联结时,主磁路中三次谐波磁通较大,其频率又是基波频率的三倍,所以,三次谐波电动势较大,它与基波电动势叠加,使变压器相电动势畸变为尖顶波,其最大值升高很多,可能危及到绕组绝缘的安全,因此三相组式变压器不能采用Y,y联结。

对于三相心式变压器,因为三相磁路彼此相关,所以,三次谐波磁通不能在主磁路(铁心)中流通,只能通过漏磁路闭合而成为漏磁通。

漏磁路磁阻很大,使三次谐波磁通大为削弱,主磁通波形接近于正弦波,相电动势波形也接近正弦波。

第三章 变压器习题

第三章  变压器习题

第三章 变压器3-1 一台三相浸油自冷式铝线变压器,S N =200kV A ,U 1N /U 2N =100/0.4kV ,试求原边和副边绕组的额定电流。

解;由于三相变压器的变比是线电压之比,所以,假设原、副边绕组皆为Y 接,则额定电流亦为线电流为:()A 210020011===N N N U S I ()A 5024.01012=⨯==N N nI I 3-2 单相变压器的额定电压为220/110V ,如图所示。

设高压侧加220V 电压,空载励磁电流为I 0,主磁通为0Φ。

求:(1) 若将X 与a 连接在一起,在Ax 端加330V 的电压,此时励磁电流和主磁通各为多少?(2) 若将X 和x 连接在一起,Aa 端加电压110V ,则励磁电流和主磁通又各为多少?解:由题中条件可知,U 1N /U 2N =220/110=2,当原边电压为220V 时,空载励磁电流为I 0,主磁通为Φ0。

如设:原边绕组的匝数为N 1,副边绕组的匝数为N 2,则原边绕组的线圈匝数为N 1=2N 2,其主磁通为0111144.4144.4Φ=⨯=⨯⨯≈ΦN U f N f U N N 由此可以看出,只要变压器的安匝比不变,则主磁通就不会改变。

与其对应的励磁电流也不会变,为I 0。

其磁动势为:()020122012I N I N I N I N ==+(1)若X 与a 连接在一起,构成一个新的绕组A ——x 绕组。

A ——x 绕组之间的线圈匝数为:原边绕组的线圈匝数2N 2与副边绕组的匝数N 2之和。

此时,若在A ——x 绕组两端施加330V 电压,则安匝比为:2222/11033302N N N N U ==+ 由此可见,由于绕组的安匝比没有变化,所以,主磁通0Φ不变。

所以,产生该磁通所需的励磁电流亦不变,仍为I 0。

(2)若将X 和x 连接在一起,Aa 端加电压110V ,则主磁通为:0222212312144.444.4244.4Φ=⎪⎭⎫ ⎝⎛+⨯⨯=+⨯⨯≈Φ+Φ=ΦN f U fN U N f U 如此时变压器没有出现磁饱和,则励磁电流与磁通应成线性关系,于是得励磁电流为: 023I I =励磁 3-3 一台单相变压器,S N =10kV A ,U 1N /U 2N =380/220V ,r1=0.14Ω,x1=0.22Ω,r2=0.035Ω,x2=0.055Ω,负载阻抗ZL =4+j3Ω。

人教版高中物理选修1-1检测:第三章 第四节 变压器 含答案

人教版高中物理选修1-1检测:第三章 第四节 变压器 含答案

第四节变压器A级抓基础1.如图所示,可以将电压升高供给电灯的变压器是( )解析:A、D接的是直流恒定电压的电源,不能改变电压,A、D 错;B的副线圈匝数小于原线圈的匝数,是降压器,B错.答案为C.答案:C2.(多选)对一正在工作中的变压器,下列说法正确的是( ) A.副线圈中的电流是从原线圈中传过来的B.铁芯是用来导电的C.副线圈中电流变小,原线圈中的电流也一定减小D.副线圈相当于一个电源解析:原、副线圈及铁芯间都是彼此绝缘的,铁芯是用来导磁的,故A、B错;由能量守恒知C正确;副线圈把磁场能转化为电能,给用电器提供电压电流,相当于一个电源,D正确.答案:CD3.(多选)理想变压器工作时,原线圈输入与副线圈输出的物理量一定相同的是( )A.电压有效值B.电流有效值6.(多选)理想变压器原线圈两端电压不变,当副线圈电路中的电阻减小时,以下说法正确的是( )A.输出电流增大,输入电流减小B.输出电流增大,输入电流也随着增大C.输出电压保持不变D.输出功率和输入功率都增大解析:理想变压器原线圈两端电压不变,因原、副线圈匝数之比不变,则副线圈电压也不变,C正确;当副线圈电路中的电阻减小时,由I=可知,输出电流增大,则输入电流也随着增大,B正确;由P=可知,输出功率增大,输入功率也增大,D正确.答案:BCD7.如图为一台理想变压器,当原线圈接到220 V交流电源上时,副线圈两端的电压为36 V,则此变压器( )A.输入功率稍大于输出功率B.原线圈的匝数小于副线圈的匝数C.根据电磁感应的原理制成D.原线圈中的电流大于副线圈中的电流解析:对理想变压器,输入功率等于输出功率,即U1I1=U2I2,又由于U1>U2,所以I1<I2,A、D均错;根据U1∶U2=n1∶n2可知,原线圈的匝数大于副线圈的匝数,B错;理想变压器根据电磁感应的原理制成,C对.答案:CB级提能力8.如图所示,理想变压器原、副线圈的匝数比n1∶n2=4∶1,当导体棒l在匀强磁场中向左做匀速直线运动切割磁感线时,电流表的示数是12 mA,则电流表的示数为( )A.3 mA B.0C.48 mA D.与负载R的值有关解析:变压器只能工作于交流电路中,不能工作在恒定电压和恒定电流的电路中,导体棒l向左匀速切割磁感线时,在原线圈中通过的是恒定电流,不能引起穿过副线圈的磁通量变化,在副线圈上无感应电动势出现,所以无电流通过.故选项B正确.答案:B9.如图所示,理想变压器原线圈接在正弦交变电压上,副线圈通过输电线连接两只相同的灯泡L1、L2,输电线的电阻为R,在图示状态下,开关S是断开的,当开关S闭合时,下列说法正确的是( )A.副线圈两端的输出电压减小B.电阻R两端的电压减小C.通过灯泡L1的电流减小D.原线圈中的电流减小解析:因为原线圈输入电压不变且原、副线圈的匝数比一定,由变压器的原理=知,副线圈输出电压U2也不变,选项A错误;开关闭合后两灯泡并联,电阻减小为,总电阻减小,副线圈的电流增大,输电线的等效电阻R两端的电压增大,故选项B错误;开关闭合后输电线的等效电阻两端的电压增大,L1两端的电压减小,由欧姆定律可知通过L1的电流减小,故选项C正确;由原、副线圈的电流比等于匝数的反比可知,通过原线圈的电流变大,故选项D错误.答案:C10.(多选)如图所示,利用一理想变压器给一个电灯供电,在其他条件不变时,若增加副线圈的匝数,则( )A.灯亮度减小B.电流表示数增大C.电压表示数增大D.变压器的输入功率不变解析:若增加副线圈的匝数,次级电压升高,电压表的示数增大,输出电流增大,电灯的亮度增大,输入电流也增大,输入功率增大.答案:BC。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

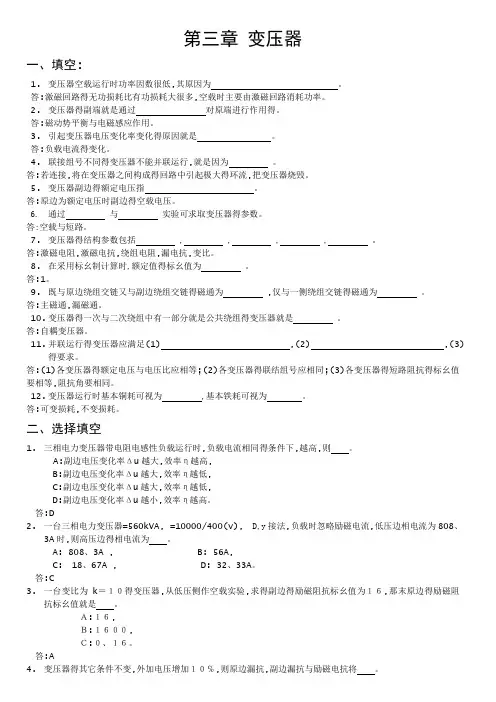

第三章 变压器一、填空:1. 变压器空载运行时功率因数很低,其原因为 。

答:激磁回路的无功损耗比有功损耗大很多,空载时主要由激磁回路消耗功率。

2. 变压器的副端是通过 对原端进行作用的。

答:磁动势平衡和电磁感应作用。

3. 引起变压器电压变化率变化的原因是 。

答:负载电流的变化。

4. 联接组号不同的变压器不能并联运行,是因为 。

答:若连接,将在变压器之间构成的回路中引起极大的环流,把变压器烧毁。

5. 变压器副边的额定电压指 。

答:原边为额定电压时副边的空载电压。

6. 通过 和 实验可求取变压器的参数。

答:空载和短路。

7. 变压器的结构参数包括 , , , , 。

答:激磁电阻,激磁电抗,绕组电阻,漏电抗,变比。

8. 在采用标幺制计算时,额定值的标幺值为 。

答:1。

9. 既和原边绕组交链又和副边绕组交链的磁通为 ,仅和一侧绕组交链的磁通为 。

答:主磁通,漏磁通。

10. 变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。

答:自耦变压器。

11. 并联运行的变压器应满足(1) ,(2) ,(3) 的要求。

答:(1)各变压器的额定电压与电压比应相等;(2)各变压器的联结组号应相同;(3)各变压器的短路阻抗的标幺值要相等,阻抗角要相同。

12. 变压器运行时基本铜耗可视为 ,基本铁耗可视为 。

答:可变损耗,不变损耗。

二、选择填空1. 三相电力变压器带电阻电感性负载运行时,负载电流相同的条件下, cos 越高,则 。

A :副边电压变化率Δu 越大,效率η越高,B :副边电压变化率Δu 越大,效率η越低,C :副边电压变化率Δu 越大,效率η越低,D :副边电压变化率Δu 越小,效率η越高。

答:D2. 一台三相电力变压器N S =560kVA ,N N U U 21 =10000/400(v), D,y 接法,负载时忽略励磁电流,低压边相电流为808.3A 时,则高压边的相电流为 。

A : 808.3A , B: 56A ,C: 18.67A , D: 32.33A 。

答:C3. 一台变比为k =10的变压器,从低压侧作空载实验,求得副边的励磁阻抗标幺值为16,那末原边的励磁阻抗标幺值是 。

A:16,B:1600,C:0.16。

答:A4. 变压器的其它条件不变,外加电压增加10℅,则原边漏抗1X ,副边漏抗2X 和励磁电抗m X 将 。

A:不变,B:增加10% ,C:减少10% 。

(分析时假设磁路不饱和)答:A5. 升压变压器,一次绕组的每匝电势 二次绕组的每匝电势。

A 等于B 大于C 小于答;A6. 三相变压器二次侧的额定电压是指原边加额定电压时二次侧的 电压。

A 空载线B 空载相C 额定负载时的线答:A7. 如将额定电压为220/110V 的变压器的低压边误接到220V 电压,则激磁电流将 ,变压器将 。

A :不变;B:增大一倍;C:增加很多倍;D:正常工作;E:发热但无损坏危险;F:严重发热有烧坏危险答:C ,F8. 联接组号不同的变压器不能并联运行,是因为 。

A:电压变化率太大; B:空载环流太大;C:负载时激磁电流太大; D:不同联接组号的变压器变比不同。

答:B9. 三相变压器的变比是指———之比。

A :原副边相电势B :原副边线电势C :原副边线电压答:A10. 将50Hz 的变压器接到60Hz 电源上时,如外加电压不变,则变压器的铁耗 ;空载电流 。

A 变大B 变小答:B ,B11. 单相变压器铁心叠片接缝增大,其他条件不变,则空载电流 。

A,增大; B ,减小; C,不变。

答:A12. 一台单相变压器额定电压为220/110V 。

Y/y-12接法,在高压侧作短路实验,测得的短路阻抗标幺值为0.06,若在低压侧作短路实验,测得短路阻抗标幺值为 。

A:0.06 , B :0.03 ,C :0.12 ,D :0.24 。

答:A三、判断1. 变压器负载运行时副边电压变化率随着负载电流增加而增加 。

( )答:对2. 变压器空载运行时,电源输入的功率只是无功功率 。

( )答:错3. 变压器空载和负载时的损耗是一样的。

( )答:错4. 变压器在额定负载时效率最高。

(错)5. 变压器的变比可看作是额定线电压之比。

( )答:错6. 只要使变压器的一、二次绕组匝数不同,就可达到变压的目的。

( )答:对四、简答1. 从物理意义上说明变压器为什么能变压,而不能变频率?答: 变压器原副绕组套在同一个铁芯上, 原边接上电源后,流过激磁电流i m , 产生励磁磁动势f m ,在铁芯中产生交变主磁通φm , 其频率与电源电压的频率相同,根据电磁感应定律,原副边因交链该磁通而分别产生同频率的感应电动势e 1和e 2,且有dt d N e m φ11-=、dtd Ne m φ22-=显然,由于原副边匝数不等,即N 1≠N 2,原副边的感应电动势也就不等,即e 1≠e 2,而绕组的电压近似等于绕组电动势,即U 1≈E 1、U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。

2. 试从物理意义上分析,若减少变压器一次侧线圈匝数(二次线圈匝数不变)二次线圈的电压将如何变化?答:由dt d N e φ11-=、dtd Ne φ22-=可知2211N e N e =,所以变压器原、副两边每匝感应电动势相等。

又U 1≈ E 1, U 2≈E 2,因此2211N U N U ≈,当U 1 不变时,若N 1减少, 则每匝电压11N U 增大,所以1222N U N U =将增大。

或者根据m fN E U Φ=≈11144.4,若 N 1减小,则m Φ增大, 又m fN U Φ=2244.4,故U 2增大。

3. 变压器空载运行时,是否要从电网取得功率?这些功率属于什么性质?起什么作用?为什么小负荷用户使用大容量变压器无论对电网和用户均不利?答:要从电网取得功率,有功功率供给变压器本身功率损耗,即铁心损耗和绕组铜耗,它转化成热能散发到周围介质中;无功功率为主磁场和漏磁场储能。

小负荷用户使用大容量变压器时,在经济技术两方面都不合理。

对电网来说,由于变压器容量大,励磁电流较大,而负荷小,电流负载分量小,使电网功率因数降低,输送有功功率能力下降,对用户来说,投资增大,空载损耗也较大,变压器效率低。

4. 变压器空载运行时,原线圈加额定电压,这时原线圈电阻r 1很小,为什么空载电流I 0不大?如将它接在同电压(仍为额定值)的直流电源上,会如何?答: 因为存在感应电动势E 1, 根据电动势方程:)()(11001010010111σσσjX R I Z I R I X I j jX R I R I E E U m m m ++=+++=+--= 可知,尽管1R 很小,但由于励磁阻抗m Z 很大,所以0I 不大.如果接直流电源,由于磁通恒定不变,绕组中不感应电动势,即01=E ,01=σE ,因此电压全部降在电阻上,即有11/R U I =,因为1R 很小,所以电流很大。

5. 变压器铁心中的磁动势,在空载和负载时比较,有哪些不同?答:空载时的励磁磁动势只有一次侧磁动势100N I F F m ==,负载时的励磁磁动势是一次侧和二次侧的合成磁动势,即21F F F m +=,也就是221110N I N I N I +=。

6. 一台Hz 50的单相变压器,如接在直流电源上,其电压大小和铭牌电压一样,试问此时会出现什么现象?副边开路或短路对原边电流的大小有无影响?(均考虑暂态过程) 答:因是直流电,变压器无自感和感应电势,所以加压后压降全由电阻产生,因而电流很大,为11R U N 。

如副边开路或短路,对原边电流均无影响,因为Φ不变。

7. 变压器的额定电压为220/110V ,若不慎将低压方误接到220V 电源上,试问激磁电流将会发生什么变化?变压器将会出现什么现象?答:误接后由m fN E U Φ=≈144.4知,磁通增加近一倍,使激磁电流增加很多(饱和时大于一倍)。

此时变压器处于过饱和状态,副边电压440V 左右,绕组铜耗增加很多,使效率降低、过热,绝缘可能被击穿等现象发生。

8. 变压器有载运行时,变比是否改变? 答:变压器的变比2121E E N N k ==,不论空载还是有载,其匝数比是不会改变的。

不过在测量变压比时,应在空载时测出原、副边电压1U 和2U 。

计算出来的K 值更准确。

有载时测副边电压2U 较2E 相差较大,K 值就不准确。

9. 变压器的有功功率及无功功率的转换与功率因数有何关系?答;变压器的额定容量一定时,视在功率N S 一定,功率因数2cos ϕ由负载而定。

当2cos ϕ较低时,变压器输出的有功功率小,无功功率大,当负载的功率因数高,例如全部带照明负载,则2cos 1ϕ=,变压器输出的全部是有功功率。

五、计算1. 一台单相变压器,KVA S N 1000=,kV U U NN 3.66021=,Hz f N 50=,空载及短路实验的结果如下:试计算:(1)折算到高压边的参数(实际值及标么值),假定2'21k R R ==,2'21k X X X ==σσ (2)画出折算到高压边的T 型等效电路;(3)计算短路电压的百分值及其二分量;(4)满载及8.0cos 2=φ滞后时的电压变化率及效率;(5)最大效率。

解:(1)空载实验可以得到折算到高压边的参数 002I U kZ m = ,而k =60/6.3=9.524 所以 Ω=⨯=k Z m 577.561.106300524.92 Ω=⨯==k I P k R m 446.41.105000524.9222002 Ω=-=k R Z X m m m 402.5622根据短路实验得到折算到低压边的参数Ω=⨯====5.3015.152140002222'21k kk I P R R RΩ=⨯==86.21315.1523240k k k I U Z Ω=-==5.102)2(22'21k k R Z X X σσ 21111 3.6N N N N N U U k Z S I ===Ω 所以 235.16.3446.41*===N m m Z R R 667.156.3402.561*===N m m Z X X 3311*2*110472.8106.35.30-⨯=⨯===N Z R R R 2311*2*1108472.2106.35.102-⨯=⨯===N Z X X X σσσ (2)折算到高压的T 型等效电路(3)%69.1%1000169.0%100=⨯=⨯=*K kr R u%69.5%1000569.0%100=⨯=⨯=*K kx X u%94.569.569.12222=+=+=kx kr k u u u(4) 电压变化率%77.4)%6.069.58.069.1(sin cos 22=⨯+⨯=+=∆φφkx kr u u u此时,211'57.138N Nu kV U U U =-∆⋅= 而 211'16.667N N N S A I I U ≈== 所以 kW COS I U P 3.9528.0667.16138.572'2'22=⨯⨯==φ故 kW P I I P P P k kN 24.974)(21021=++=则 21952.3100%100%97.75%974.24P P η⨯=⨯== (5)达到最大效率时,kW p p cu Fe 5000==所以 A R p I k cu 05.9615000'2=== 543.067.1605.91'2*2===N I I I 所以 %19.98%100)14000543.050008.010*******.014000543.050001(%100)cos 1(2322*202*22*20max =⨯⨯++⨯⨯⨯⨯+-=⨯+++-=k N k P I P S I P I P φη 2.一台三相变压器,原、副方额定电压1210/3.15NN U kV U =,∆/Y -11连接,匝电压为14.189V ,副方额定电流2183.3N A I =。

相关文档
