气动无压风门说明书
气动阀门使用说明书
气动阀门使用说明书1. 概述气动阀门是一种通过气动装置控制流体通断的装置。
本使用说明书旨在为用户提供有关气动阀门的安装、操作、维护和故障排除等方面的指导，以确保阀门的正常使用，并提高操作效率和安全性。
2. 安装2.1 准备工作在安装气动阀门之前，需要进行以下准备工作：- 根据现场需要，选择适当的阀门类型和规格。
- 检查阀门和附件的数量和质量，确保没有缺损。
- 确保阀门与管道系统的连接尺寸匹配。
2.2 安装步骤按照以下步骤正确安装气动阀门：- 将阀门放置在正确的位置，确保阀门杆与传动装置对齐。
- 使用螺栓或螺丝将阀门固定在设备或管道上，确保阀门处于稳定状态。
- 连接气动装置和气源，确保气动装置与阀门正确连接，并保证气源供应充足并稳定。
- 检查阀门的开关状态，测试阀门是否能够正常开启和关闭。
3. 操作3.1 手动操作气动阀门提供手动操作功能，以便在气源故障或维护期间进行阀门的开启和关闭。
手动操作步骤如下：- 手动操作装置位于气动装置上方，通过手动操作装置可以实现阀门的手动开启和关闭。
- 顺时针旋转手动操作装置，可将阀门关闭，阻断流体通路。
- 逆时针旋转手动操作装置，可将阀门打开，使流体能够通过阀门。
3.2 远程操作气动阀门还可通过远程自动控制系统进行操作。
具体操作方法请参考远程自动控制系统的操作说明。
4. 维护4.1 定期检查为确保气动阀门的正常运行，建议进行定期检查，包括以下内容：- 检查阀门、气动装置和管路连接是否松动或有渗漏现象。
- 检查阀门的密封性能，如发现泄漏现象，请及时更换密封件。
- 清洁阀门表面，确保阀门的外观清洁美观。
4.2 维护保养- 确保气动装置及时添加润滑剂，以保持气动装置的灵活性和稳定性。
- 定期清洁气动装置的防冻器和过滤器，以确保气源的清洁和稳定。
5. 故障排除本节提供一些常见故障的排除方法，以供参考：故障现象：阀门无法开启或关闭。
排除方法：检查气动装置是否正常供气，检查手动操作装置是否处于正确位置。
气动闸门使用说明书及维修手册
气动闸门使用说明书及维修手册1. 简介气动闸门是一种常用的工业门控设备，广泛应用于水利、电力、化工、环保等行业。
本使用说明书及维修手册旨在为用户提供详细的使用指南和维修方法，以确保气动闸门的正常运行和延长使用寿命。
2. 安装与调试2.1 安装要求在安装气动闸门前，请确保以下条件满足：- 安装地基坚实、平整；- 安装位置离其他设备、建筑物和障碍物有足够的空间；- 安装基础牢固，能够承受气动闸门的重量和运行力；- 确保供气系统按照设计要求安装和接线。
2.2 安装步骤1. 将气动闸门运输到安装位置，并将其放置在地基上。
2. 检查气动闸门的各个连接部件，确保紧固可靠。
3. 按照供气系统的设计要求，进行连接和接线。
4. 进行气动闸门的调试，确保其运行正常。
3. 使用说明3.1 操作方式气动闸门可以通过手动操作和自动控制两种方式进行开关。
手动操作：通过手动装置（手轮、手把等）实现闸门的开启和关闭。
自动控制：通过与控制系统连接，使用指定的控制信号实现闸门的自动开启和关闭。
3.2 注意事项- 确保闸门操作人员熟悉闸门的操作步骤，以免误操作导致安全事故。
- 气动闸门在操作过程中，应注意其运行状态，如有异常及时停机检查并进行维修。
- 定期对闸门进行润滑和维护，保持其故障运行。
- 禁止将气动闸门用于超出其设计范围的工况，以免损坏设备或影响正常运行。
4. 维修手册4.1 维修前准备在进行维修之前，请准备以下工具和材料：- 扳手、扳子、榔头等常用工具；- 润滑油、橡胶密封圈等常用维修材料。
4.2 常见故障处理4.2.1 闸门卡死原因：闸门轨道堵塞、润滑不足等。
处理方法：清理轨道、给闸门添加润滑剂，确保其正常运作。
4.2.2 气动系统故障原因：气缸漏气、气源压力不足等。
处理方法：检查气缸，更换密封件；检查气源，确保其压力稳定。
4.2.3 传动结构故障原因：齿轮磨损、链条松动等。
处理方法：更换磨损的部件，调整链条的张紧度。
4.3 维修注意事项- 在进行任何维修操作之前，必须切断气源，并确保系统处于安全状态。
气动阀门的使用方法说明书
气动阀门的使用方法说明书使用方法说明书1. 引言气动阀门是一种常见的工业设备，广泛应用于流体控制系统中。
本使用方法说明书旨在向用户提供关于气动阀门的正确使用方法和操作指南，以确保阀门的正常运行和安全性。
2. 产品概述气动阀门是一种通过气压控制的自动化装置，能够在流体管道中实现流体的开启、关闭、调节和分配等功能。
它由阀体、阀盖、阀座、阀芯、活塞和气动执行器等组成。
3. 安全注意事项在使用气动阀门之前，请务必仔细阅读并遵守以下安全注意事项：3.1 确保阀门安装和维护时遵循相关安全规定和操作规程。
3.2 在操作过程中，避免过高的气压，以免对阀门和管道造成损坏或危险。
3.3 切勿将阀门用于超出其设计能力的工况，以免引发事故或损坏设备。
3.4 定期检查阀门和执行器的工作状态，如有异常及时维修或更换。
3.5 在操作阀门时，注意防止冲击、振动和异物进入阀门，以免影响其正常工作。
3.6 使用气动阀门时，请佩戴个人防护装备，确保人身安全。
4. 阀门安装与调试4.1 安装阀门前，请先确保工作区域干燥、清洁，避免灰尘和杂物进入阀门。
4.2 根据阀门的连接方式，正确选择管道和法兰，并确保连接紧固牢固。
4.3 安装完毕后，进行泄漏测试，检查管道和法兰连接处是否存在泄漏现象。
4.4 阀门调试前，请检查气源压力和电源电压是否符合阀门的工作要求。
4.5 在调试阀门时，使用适当的工具和设备，并按照阀门调节指示进行操作。
4.6 调试完成后，测试阀门的开启、关闭和调节功能，并确保阀门工作正常。
5. 阀门操作与维护5.1 操作阀门前，请确保气源处于正常状态，并确认气源压力符合阀门的工作要求。
5.2 气动阀门操作时，请遵循阀门的启闭顺序和操作规程，确保操作正确、平稳。
5.3 在长时间不使用阀门时，应及时关闭气源并进行定期维护保养，以延长阀门寿命。
5.4 阀门的定期维护包括清洁阀门表面、检查法兰连接处的紧固情况、润滑曲轴套等。
5.5 如发现阀门有异常现象，如泄漏、卡阻、无法闭合等，应及时停止使用，并寻求专业维修人员的帮助。

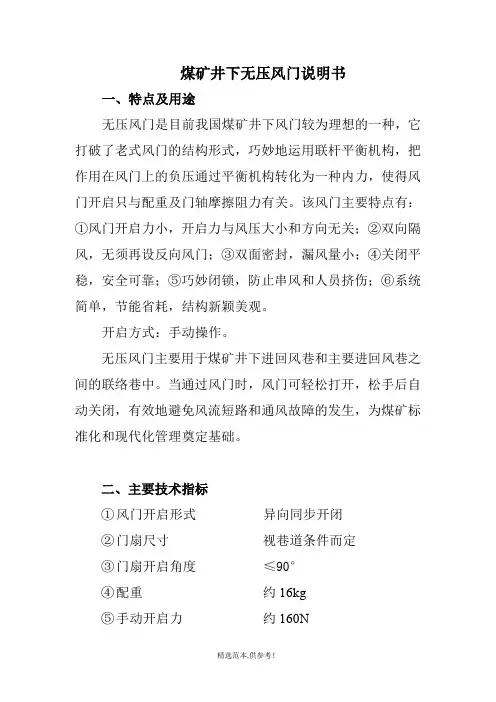

煤矿井下无压风门说明书
煤矿井下无压风门说明书一、特点及用途无压风门是目前我国煤矿井下风门较为理想的一种，它打破了老式风门的结构形式，巧妙地运用联杆平衡机构，把作用在风门上的负压通过平衡机构转化为一种内力，使得风门开启只与配重及门轴摩擦阻力有关。
该风门主要特点有：①风门开启力小，开启力与风压大小和方向无关；②双向隔风，无须再设反向风门；③双面密封，漏风量小；④关闭平稳，安全可靠；⑤巧妙闭锁，防止串风和人员挤伤；⑥系统简单，节能省耗，结构新颖美观。
开启方式：手动操作。
无压风门主要用于煤矿井下进回风巷和主要进回风巷之间的联络巷中。
当通过风门时，风门可轻松打开，松手后自动关闭，有效地避免风流短路和通风故障的发生，为煤矿标准化和现代化管理奠定基础。
二、主要技术指标①风门开启形式异向同步开闭②门扇尺寸视巷道条件而定③门扇开启角度≤90°④配重约16kg⑤手动开启力约160N三、适用条件①周围介质温度不高于+40℃～-20℃；②海拔空气相对湿度不大于95%；③无严重滴水和溅水的环境；④有爆炸气体（甲烷）和煤尘矿井。
四、结构及工作原理该风门由门框1、门框2、门扇3、平衡机构、4、配重及(闭锁5)等组成。
门框采用钢制焊接。
门扇采用钢结构外附冷钢板，与联杆相连接。
调节配重大小，风门能可靠关闭。
五、安装调试（详见风门安装施工示意图）风门安装应按施工图及有关规定进行施工。
要求：轨道较直，且两轨道处于同一水平面1、风门安装应按施工图及有关规定进行施工。
安装前请按附件风门清单清点好安装部件，决定无误后进行安装。
2、准备工作所需用工具： 17-19开口扳手、22-24开口扳手、小活口一把，大活口两把、黄油一小袋、长与墙宽同样尺寸的四分无缝管一根，与风门顶梁同样长的矿用工字钢每道门两根。
3、所选用安装风门地段必须地势较平坦。
轨道较直，且两轨处于同一水平面。
4、在所选安装风门处挖一条与巷道宽同长的基础槽（宽400mm，深300mm）。
把底梁拆成两部分，分别穿过轨道对接拧紧，调整底梁与两轨成垂直且水平，底梁中心与轨道中心同心，底梁面贴着轨道底面即可。
无压风门说明书
无压风门产品使用说明书（使用、安装本产品前，请仔细、认真阅读使用说明书）一、用途及使用条件无压风门适用于煤矿井下巷道任何需要安设风门的地点、及矿山井下回风巷和主要进回风巷之间每个联络巷中.使用条件为1、无严重滴水的环境.2、有爆炸性气体和煤尘矿井二、主要特点及主要技术参数1、开启力小,开启力与巷道的风压大小和风向无关2、双向隔风,不需在设反向风门.3、人车过后,风门可自动关闭.4、双向密封,漏风量小5、关闭平稳,安全可靠.6、防腐,防潮,防燃,强度大,不变形7、两道门之间可实现闭锁8、系统简单,易维护主要技术参数1、风门开启形式:异向同步开闭.2、手动开启力:150N左右3、门扇开启角度:>90度三、工作原理及优点1.1 无压风门的结构无压风门是由门框、门扇、连杆平衡机构和重锤等部分组成。
两扇风门分别向两个方向开启，通过连杆和支撑臂实现联动，改变连杆长度可以调整风门的严密度。
支图1 无压风门结构图如结构图所示，两扇门A、B通过支撑臂及连杆C连成一个整体。
当A向前运动时，另一扇门B在连杆的带动下向后运动，这样打开风门的阻力F只有启动风门的气动力和重锤的重力，因为风压差作用在风门A上的力等于作用在风门B上的力，而两力通过连杆相互抵消，故称为无压风门。
1.2 无压风门力平衡原理无压风门采用压力平衡原理，通过四连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的挡风皮子严密接触，具有良好的防漏风效果。
由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡，风门开关力的大小取决于重锤的重量（重锤重量一般在10kg～25kg之间）从而保证了风门打开时省力、方便灵活。
如图2所示，由于两扇风门的面积大小近似相等，则作用在两扇风门上的矿井负压也大小相等，即F1≈F2，调整连杆机构是两扇风门紧密接触，风门处于关闭状态，则作用于单扇上正反力矩相等。
图2 无压风门平衡原理2 无压风门的优点2.1 风门开启力方面，无压风门由于每组风门由两扇小风门组成，在开闭其中一扇风门时无论开闭方向如何，另一扇风门异向开闭，此时释放了压力，极易开闭，力与风压大小及方向无关；而老式风门门扇笨重，在巷道负压较大的情况下很难开启，需要4、5人同时方可开启。
调节风窗无压风门技术参数
调节风窗无压风门技术参数
调节风窗无压风门技术参数
一、概述
调节风窗无压风门是一种用于控制建筑物内外气流的设备，其主要作
用是在保证室内空气质量的前提下，实现室内外气流的有效控制。
本
文将详细介绍该设备的技术参数。
二、工作原理
调节风窗无压风门采用单向阀片设计，可实现室内外气流的单向流动，防止室外污染物进入室内。
同时，该设备还可根据室内外温差自动调
整阀片开度，以达到最佳通风效果。
三、技术参数
1. 阀片材质：不锈钢304或316L
2. 阀片数量：单向阀片1-4片可选
3. 阻力系数：小于0.5Pa
4. 适用温度范围：-20℃~60℃
5. 适用湿度范围：0%~100%
6. 安装方式：墙壁安装或吊挂安装可选
7. 电源要求：AC220V/50Hz或DC24V可选
8. 控制方式：手动或自动控制可选，自动控制可实现室内外温差自动调节阀片开度
四、性能特点
1. 防止室外污染物进入室内，保证室内空气质量。
2. 阀片设计合理，阻力系数小，通风效果好。
3. 可根据室内外温差自动调节阀片开度，节能环保。
4. 安装方便，适用于各种建筑物。
五、应用范围
调节风窗无压风门广泛应用于各种建筑物的通风系统中，如办公楼、商场、医院、学校等。
其优异的性能特点和稳定的工作效果受到了广大用户的一致好评。
气动闸门使用说明书及维修手册
气动闸门使用说明书及维修手册气动闸门使用说明书及维修手册1：引言1.1 目的1.2 参考资料1.3 术语定义2：产品概述2.1 产品特点2.2 技术规格2.3 附件列表3：安装3.1 安装前准备3.2 安装步骤3.2.1 安装位置选择3.2.2 闸门安装3.2.3 气动连接3.3 安装注意事项4：操作与控制4.1 操作方法4.1.1 手动操作4.1.2 远程操作4.2 控制系统介绍4.3 操作注意事项5：维护与保养5.1 维护周期5.2 维护方法5.2.1 清洁5.2.2 润滑5.2.3 检查5.3 维护记录6：故障排除6.1 常见故障及处理方法 6.1.1 闸门无法关闭6.1.2 闸门无法打开6.1.3 闸门卡住6.2 故障排查流程6.3 联系维修部门7：安全注意事项7.1 使用前预防措施7.2 操作中的安全事项7.3 紧急情况处理8：附件附件A: 气动闸门安装示意图附件B: 气动控制系统接线图附件C: 故障排查流程图附录:1：法律名词及注释1.1 产品质量法：指的是：：： 1.2 安全生产法：指的是：：：：：：本文档涉及附件见附件部分。
法律名词及注释:- 产品质量法: 《中华人民共和国产品质量法》是中华人民共和国全国人民代表大会常务委员会于1993年颁布的法律，规定了关于产品质量的基本法律，旨在保障消费者权益，维护社会经济秩序。
- 安全生产法: 《中华人民共和国安全生产法》是中华人民共和国全国人民代表大会常务委员会于2002年颁布的法律，主要规定了安全生产的法律责任、安全生产的监督管理等内容，旨在确保工人、员工和公众的生命财产安全。
煤矿井下气动风门设计说明
煤矿井下气动风门设计说明技术领域本发明涉及工矿企业，属于机械加工制造领域背景技术联络巷中构筑的两道正向风门和两道反向风门，一般为木质材料；两道正向风门之间的连锁，使用钢丝绳牵拉，钢丝绳长度为能够完全打开一道风门，另一道风门不能开动为准，开启风门为人力开启。
两道风门由于各种原因极易同时打开，造成风流短路，新风直接通过打开的风门进入回风巷，造成井下各用风地点达不到配风计划，形成微风区，极易造成瓦斯积聚，为事故的发生埋下隐患，直接对矿井的安全生产造成威胁；由于风门的安装，门轴与门框要向关门方向倾斜80º~85º，当人员与车辆通过后，风门能够自动关闭，对风门的震动很大，风门周围的封闭材料受到挤压变薄从而产生漏风现象，也对风门造成损坏，维修人员几乎每天都要下井对风门进行检修，每年就要更换2次风门，增大了维修工时、维修费用及基础性投资。
发明内容全自动气动控制风门为双扇门、双向开启式结构，采用杠杆原理、PLC编程，通过人体感应、电气及机械闭锁、手动控制等来实现对风门的全自动控制，具备手动控制、语音报警等功能，风门采用了反风设计，保证了在全矿停电的情况下可依靠人力开闭风门。
全自动气动控制风门由两道单式风门、一套机械闭锁装置、一套电控箱、一套气动控制装置、两套气缸传动机构、两套声光报警装置、两套位置传感器、两套手动控制按钮组成，每道单式风门主体由两扇门和一套门框组成，为双扇对开结构。
每道单扇风门配有透明的观察窗，以观察风门内、外侧行人及通过车辆的情况，控制方式有自动和手动两种控制方式；在电磁阀后两气缸关门进气管路上，各装有一个放气阀门。
附图说明下面结合附图作进一步说明。
气缸透明观察窗上图一为结构示意图。
风门的打开和关闭都是由气缸推动一扇风门，通过传动机构的转动带动连杆推开、带动另一扇风门来完成的。
由于两道风门两端的巷道壁上分别安装两个红外线传感器，在风门的两端形成检测线，当行人或车辆由巷道的任一方进入时，传感器自动检测并为控制设备提供信号，控制箱内PLC发出指令，由电磁阀控制气缸来打开或关闭风门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动无压风门说明书
————————————————————————————————作者：————————————————————————————————日期：
一、概述
该风门是我国矿山井下较为理想的一种气动风门,该风门结构简单、强度高、密封严密、安全可靠、操作简单等突出优点。
属国内首创，技术性能处于国内领先水平。
目前已申请国家专利,专利号为2．0。
产品远销河北、河南、山东等地各煤矿企业,有着广阔的推广前景。
二、用途
该风门主要用于煤矿有煤（岩）或瓦斯(二氧化碳）有突出性危险的巷道中。
三、特点
a)门扇为钢制结构，强度大。
b)密封严密，漏风量小。
c)关闭平稳,安全可靠。
d)双向隔风,不须再设反向风门。
e)操作简便可靠,具有气动和手动两种操作功能。
f)结构简单，易维护。
g)两道风门之间可通过气动元件实现闭锁。
四、适用条件
无严重滴水和溅水的井上下环境;有爆炸性气体和煤尘的矿井;有煤（岩）和瓦斯(二氧化碳)突出性危险的矿井。
五、主要技术参数
风门开启形式：异向同步开闭;
门扇开启角度≥9０°
气源压力：0.５~0.６Mpa
六、门体结构
门体主要有门框、门扇、密封材料等部分组成。
门框和门扇均采用钢制焊接结构，密封材料为橡胶制品。
七、安装调试
气动无压风门的安装应按施工图及有关规定进行施工:
1、ＱFM系列气动无压风门的安装要求
(a)、安装之前需矿方所备物品有:扳手、水平仪、吊线、过木和垫片。
矿方需提供气源。
（b)、要求风门铅直平整、不扭曲,关闭严密。
（c)、密封严密，开启灵活。
（d)、各气动元件使用正常，风门启闭灵活。
2、安装步骤
(a)、先在轨道两侧适当位置凿坑。
在距轨面1５0ｍm处垫铁
板5找平（如果两轨面不平,以高轨面为准)。
(b)、在巷道内放置两个横木，再将门扇放上,用M16螺栓将门
梁与门框固定在一起。
门扇的下部用铁丝或夹板将两扇门
固定在一起。
(c)、立起门扇,调整左右距离,并用水平尺调平。
门梁必须水平，
两扇门必须在同一个垂直面内,门扇关闭严密。
（d)、气动元件及管路的安装要按施工图及有关规定进行。
首先将气动元件固定在设计位置，然后按设计接通管路调试好即可。
八、注意事项
a)安装前应全面检查各部件在运输中是否有缺损。
b)风门周围应保持环境清洁、平整。
c)机车行人应遵守有关规定,不要撞击风门,无事不要在风门附近逗
留。
d)定期对门体进行防锈、密封处理。
e)对气动管路及气动元件要经常检查,发现管路漏气或元件损坏要
及时处理。
九、服务宗旨
a)提供气动无压风门,并热忱为用户现场服务，提供技术指导。
b)定货写明：产品型号、名称、数量、风门净尺寸（宽×高）m、
井下安装地点、环境、风压及其他特殊要求。
通讯地址：河北省邢台市郭守敬北路386号
联系电话：０３19—
传真：03１９—
手机：（苗）
（冯)
邮编:0540００
联 系 人:苗占有 冯文让
附：气动无压风门安装说明图
拉
推轨道
重锤
门腿
门梁
密封材料
导向轮
行程400m m 400
200
门扇
平衡机构
500
气动无压风门安装示意图。
