封闭母线计量规则(补充说明)
220kv封闭母线 标准
220kv封闭母线标准220kV封闭母线的标准主要包括以下几个方面：1.导体和外壳的材质和结构：220kV封闭母线的导体和外壳一般采用铝管结构，外壳通常采用钢板或铝板焊接而成。
导体和外壳的材质和结构应满足机械强度、耐腐蚀、防火等要求。
2.尺寸和规格：根据具体应用场景和电流容量要求，220kV封闭母线的尺寸和规格有所不同。
一般来说，封闭母线的导体截面面积较大，以满足大电流的传输要求。
外壳的直径和长度根据实际需要而定。
3.电气性能：220kV封闭母线的电气性能应符合相关标准和规范，如耐压等级、绝缘电阻、温升等。
在运行过程中，封闭母线应具有良好的电气性能，保证电流传输的稳定性和安全性。
4.防护等级：根据应用环境和安全要求，220kV封闭母线的防护等级应达到IP54以上，以保证母线在恶劣环境下能够正常运行。
5.附件和配套设备：220kV封闭母线应配备必要的附件和配套设备，如绝缘子、支架、紧固件等。
这些附件和设备应与主体相匹配，以保证整个系统的稳定性和安全性。
6.制造工艺：220kV封闭母线的制造工艺应符合相关标准和规范，包括焊接、防腐、涂装等方面的要求。
在制造过程中，应确保母线的质量和性能符合标准要求。
7.试验和验收：220kV封闭母线应进行必要的试验和验收，包括型式试验、出厂试验和现场验收等。
试验和验收应按照相关标准和规范进行，以确保母线产品的质量和性能符合要求。
总之，220kV封闭母线的标准是多方面的，包括导体和外壳的材质和结构、尺寸和规格、电气性能、防护等级、附件和配套设备、制造工艺以及试验和验收等方面的要求。
在设计和制造过程中，应充分考虑这些标准要求，以确保母线产品的质量和性能符合标准要求。
供电营业规则补充规定
供电营业规则补充规定第一章总则第一条根据{中华人民共和国电力法》、《电力供应与使用条例）等法律法规，按照《供电营业规则}第106条的规定，制定本补充规定。
第二条本补充规定适用于东北电网供电营业区内的所有电能供应者、购买者，使用者。
第三条各供电企业依照｛供电营业规则}及本补充规定开展供电营业业务。
第二章供电方式第四条根据国家标准GBl56—93规定，东北电网提供的供电电压为：低压:220／380伏。
高压:10、66（110）,220千伏.供电额定频率为：交流50赫兹。
用户需要的电压等级和频率不在上列范围时，应自行采取措施解决。
第五条供电企业与用户协商确定供电方式时，必须依据国家有关政策和规定，电网规划，当地当时的供电条件和用户需求.其技术经济比较应形成书面材料备案。
第六条对采用低压220伏供电方式。
其用电设备有可能对供电电能质量产生影响，且未采取有效技术措施消除时,应改为其他方式供电.第七条对于用电负荷密度较高的地区，用户设备容量在200千瓦及以下或需用变压器容量在100千伏安及以下者可以低压方式供电。
对用电可靠性要求较高但用电容量在50千伏安及以下的用户(如通讯广播，电视台、计算中心、机要用户和某些临时性用电的用户）也可以高压方式供电。
第八条供电企业一般不采用发电厂直配供电方式。
在供电网络未达到的地区，必须以发电厂直配方式供电时，应该报省级电网经营企业批准。
第九条当中断供电将造成人身伤亡、重大经济损失，重大政治影响及环境严重污染的国防、军工、通讯、交通枢纽、重要的工矿企业以及机关，医院等应有自备保安电源。
用户申请备用、保安电源时，供电企业应要求其提供负荷重要性证明。
第十条对临时电源用户，供电企业发给临时用电证。
临时电源用户应按临时用电证上标明的地点、时间，容量、性质用电。
临时用电证应放置于临时用电现场,便于核查.第十一条使用临时电源的用户到期仍需用电的，应该提前3天到当地供电企业营业部门办理延期手续。
封闭式母线槽怎么在图形中算量啊？.doc
封闭式母线槽怎么在图形中算量啊？
【问题】并请指教封闭式母线槽和封闭式母线（及不封闭的）是什么，有什么区别啊？
【解答】母线槽一般是在电井里面的，一般在表格输入里面计算比较方便。
也可以新建母线以立管的形式画出来，不实用。
封闭母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。
它可制成每隔一段距离设有插接分线盒的插接型封闭母线槽，也可制成中间不带分线盒的馈电型封闭母线槽。
母线是指在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。
母线的作用是汇集、分配和传送电能。
★问题所属科目：专业资料工艺工法水利水电
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
10KV母排计算资料
6/10KV 开关柜柜中和400V开关柜中使用的铜排的规格型号，有没有相应的标准介绍其载流量和动、热稳定电流尺寸摘要：对开关设备和控制设备的母线载流量、热效应、电动力效应进行了归纳和分析，根据相关的国家标准和电力标准对母线的选用和实际应用提出了实用性的方法。
关键词：母线；载流量；热效应；电动力效应；母线绝缘；母线固定。
1 前言母线，也称母排或载流排，是承载电流的一种导体。
在开关设备和控制设备中主要用于汇集、分配和传送电能，连接一次设备。
根据相关资料统计，短路事故绝大部分是直接或者间接发生在母线部位，母线故障是电气设备故障中最严重的故障之一。
因此，对母线的正确选用和应用显得极为关键。
本文对中压3.6kV—40.5kV开关设备和控制设备中与母线相关的几个方面进行初步分析计算和总结。
2 母线的类型户内开关设备和控制设备中，母线按截面分为矩形、圆形、D型、U型等，其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因，矩形母线在40.5kV及以下电压等级中应用最广泛。
圆形和D型母线由于集肤效应较好，防电晕效果好,也有应用，但连接比较复杂。
U型母线一般用于电流较大、力效应要求高的设备中，如发电机出口开关柜。
其额定电流大，一般达到5000A以上，额定峰值耐受电流(IP)大，一般为50kA以上。
按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。
铝质母线在电流小、非沿海和非石化系统也有应用。
使用铁母线主要从经济上考虑，主要应用于PT连接线。
按自然状态可分为硬母线和软母线。
软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部。
3 母线的载流量3．1母线的载流量的定义：母线的载流量是指母线在规定的条件下能够承载的电流有效值。
说明：规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃。
3.2母线布置与载流量之间的关系母线立放时载流量比平放时要高一些，一般当母线平放且宽度小于60㎜时，其载流量为立放时的0.95倍, 宽度大于60㎜时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。
关于10KV开关柜技术要求

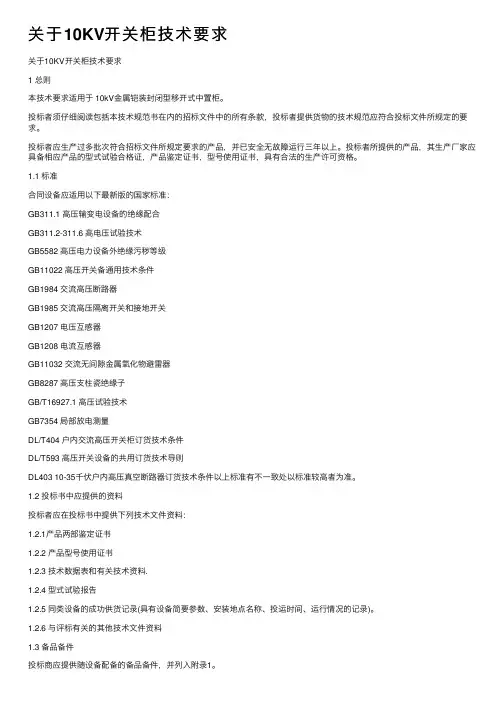

关于10KV开关柜技术要求关于10KV开关柜技术要求1 总则本技术要求适⽤于 10kV⾦属铠装封闭型移开式中置柜。
投标者须仔细阅读包括本技术规范书在内的招标⽂件中的所有条款，投标者提供货物的技术规范应符合投标⽂件所规定的要求。
投标者应⽣产过多批次符合招标⽂件所规定要求的产品，并已安全⽆故障运⾏三年以上。
投标者所提供的产品，其⽣产⼚家应具备相应产品的型式试验合格证，产品鉴定证书，型号使⽤证书，具有合法的⽣产许可资格。
1.1 标准合同设备应适⽤以下最新版的国家标准：GB311.1 ⾼压输变电设备的绝缘配合GB311.2-311.6 ⾼电压试验技术GB5582 ⾼压电⼒设备外绝缘污秽等级GB11022 ⾼压开关备通⽤技术条件GB1984 交流⾼压断路器GB1985 交流⾼压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流⽆间隙⾦属氧化物避雷器GB8287 ⾼压⽀柱瓷绝缘⼦GB/T16927.1 ⾼压试验技术GB7354 局部放电测量DL/T404 户内交流⾼压开关柜订货技术条件DL/T593 ⾼压开关设备的共⽤订货技术导则DL403 10-35千伏户内⾼压真空断路器订货技术条件以上标准有不⼀致处以标准较⾼者为准。
1.2 投标书中应提供的资料投标者应在投标书中提供下列技术⽂件资料：1.2.1产品两部鉴定证书1.2.2 产品型号使⽤证书1.2.3 技术数据表和有关技术资料.1.2.4 型式试验报告1.2.5 同类设备的成功供货记录(具有设备简要参数、安装地点名称、投运时间、运⾏情况的记录)。
1.2.6 与评标有关的其他技术⽂件资料1.3 备品备件投标商应提供随设备配备的备品备件，并列⼊附录1。
为满⾜施⼯图设计需要，中标商在签订合同后向买⽅和设计部门提供下列技术⽂件资料。
1.4.1 外形尺⼨图及有关说明1.4.1.1 图中应标明组装后⾼压开关柜的外形尺⼨，设备的重⼼位置与总重量、固有频率。
10KV母线桥技术标书(12[1].01)(1)
![10KV母线桥技术标书(12[1].01)(1)](https://img.taocdn.com/s3/m/71542881680203d8ce2f24be.png)
鄂尔多斯30万吨/年烧碱、40万吨/年PVC项目10kV 空气绝缘型母线桥技术规格书（文件号：01-90-0500-46-012）货物需求表一）110kV 总变电所：注:1. 空气绝缘型母线桥以买方提供的平面布置图为准，卖方提供给买方的母线桥数量应满足连接需要，买方平面布置图不作更改的情况下价格不作变动。
1. 总则1.1 本技术规格书适用于鄂尔多斯30 万吨/年烧碱、40 万吨/年P VC 项目的10kV 空气绝缘型封闭式母线桥及其附属设备。
本技术协议提出了空气绝缘型封闭式母线桥及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方提供的设备应是符合本技术协议要求、适用于交流额定电压10kV、额定频率50Hz 的完整的成套设备，在符合使用环境条件情况下使用。
1.3 本技术规格书提出的是最低限度的技术要求。
并未规定所有的技术细节和使用的标准，供方应提供一套满足本技术协议和工业标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.4 卖方须执行本技术规格书要求和工业标准。
有矛盾时，按较高标准执行。
本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准和有关国家标准。
1.5 本技术规格书仅对设备的主要规格参数进行规定，随着工程的进展，要求进一步明确，由业主、设计单位、制造商再行召开协调会，共同商讨细部要求，并形成补充纪要。
该纪要是对本规格书的补充，作为技术协议的一部分，与技术协议具有同样效力。
1.6 本技术规格书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.7 本技术规格书未尽事宜, 由买、卖双方协商确定。
1.8 本技术规格书所附图纸仅作招标用，不能作为制造依据，制造需依据设计院提供的正式订货图纸。
2. 工作内容：卖方提供满足本技术协议要求的设备和各项服务，其中包括下列内容：2.1 提供高质量的、完整的、全新的设备和相关附件。
封闭母线计量规则(补充说明)
密集式封闭插接母线计量规则补充说明各项目公司：结合集团成本部下发关于封闭母线计量规则及近期结算反馈争议，特针对封闭母线计量规则做如下补充：一、计量规则1、供应量计量要求（1）根据图纸图示中心线长度计算供应量，其中母线直线段（含标准段和异形段）分规格按延长米计量（图示）：直线段供应量长度=母线图示尺寸（中心线长度）-弯头直线长度（折合）-连接器长度-膨胀节长度-终端封盖长度其中：图示长度，每套（个）连接器扣除16cm，直线段综合考虑两端插接铜排，每段直线段两端各增加6cm计入供应量长度；（适用所有集采厂家产品）弯头综合考虑两端插接头铜排，每套（个）弯头增加直线段计量长度12cm；弯头折合直线长度如超700cm，超出部分计入直线段长度；（2）弯头、插接箱、始端箱分规格按个数或台数计量（图示）；（3）支吊架、连接器、膨胀节、终端封盖、防水罩（结合验收移交单及现场复核）等按个数计量；（4）母线图示长度计量至始端箱、插接箱外皮，插接铜排已综合考虑，不得重复计量。
2、安装量计量要求（1）按图纸图示尺寸（中心线长度）计量长度，不扣除弯头、连接器、膨胀节及终端封盖长度；（2）插接箱分规格按图示数量计量；（3）弯头、始端箱、连接器、膨胀节、终端封盖、防水罩等安装工作内容已含在母线安装综合单价内，不单独列项计算。
二、超供扣减规则材料/设备进场验收移交单记录数量（即供应量）大于根据加工图确定的实际安装量，属于超供材料设备，需在相应安装工程结算中扣除。
供应量A1=直线段供应长度+连接器扣减长度*N1+膨胀节扣减长度*N2+终端封盖扣减长度*N3+弯头直线长度（折合）母线安装量A2=图纸图示长度超供量=A1-A2N1：连接器供货数量N2：膨胀节供货数量N3：终端封盖供货数量三、适用范围本补充说明适用于2016年及以前年度密集式封闭插接母线集采合同结算工作。
高压电气设备定额的套用以及计量规则
其中电气设备安装工程是本章学习的主要内容。
电能的输配
建筑电气工程
电能的使用
电能的转换
建筑物内外高低压 输配电线路（10K V及以下电压等级）
建筑物自动化、智 能化、通信、电视 广播、控制、检测
7.2.5 防雷及接地装置 7.2.6 配管配线工程 7.2.7 照明器具 7.2.8 电气调整试验及电机检查接线
变电所系统图及立面图
7.2.1 变配电设备安装
变压器安装：以“台”为单位计量，按不同型号 （油浸电力、干式、消弧线圈）和不同容量的变 压器分别套用全统安装工程预算定额，其编号： 2-1~2-22。 工作内容及顺序：开箱检查、本体就位、器身检 查、套管、油枕及散热器清洗、油柱试验、风扇 油泵电机解体检查接线、附件安装、垫铁止轮器 制作安装、补充注油及安装后整体密封试验、接 地、补漆、配合电气试验。
油侵式变压器
变压器油枕 变压器
低压接线端子 低压母线
低压母线桥
高压负荷开关 高压母线
高压接 线端子
变压器安装
低压接线端子
变压器干燥：以“台”为单位计量。不分型号， 按变压器容量的不同分别套用全统安装工程预 算定额，其编号：2-23~2-29子目。 工作内容及顺序：准备、干燥及维护、检查、 记录整理、清扫、收尾及注油。 变压器通过试验，判定绝缘受潮时才需进行 干燥，所以只有需要干燥的变压器才能计取此 项费用（编制施工图预算时可列此项费用，工 程结算时根据实际情况再作处理）。 注：消弧线圈的干燥，按同容量的电力变压器 干燥定额执行，以“台”为单位计量。
型钢主材费：
型钢主材费=设计图示量×（1+损耗率）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密集式封闭插接母线计量规则补充说明
各项目公司：
结合集团成本部下发关于封闭母线计量规则及近期结算反馈争议，特针对封闭母线计量规则做如下补充：
一、计量规则
1、供应量计量要求
（1）根据图纸图示中心线长度计算供应量，其中母线直线段（含标准段和异形段）分规格按延长米计量（图示）：
直线段供应量长度=母线图示尺寸（中心线长度）-弯头直线长度（折
合）-连接器长度-膨胀节长度-终端封盖长度
其中：图示长度，每套（个）连接器扣除16cm，直线段综合考虑两端插接铜排，每段直线段两端各增加6cm计入供应量长度；（适用所有集
采厂家产品）
弯头综合考虑两端插接头铜排，每套（个）弯头增加直线段计量长度12cm；弯头折合直线长度如超700cm，超出部分计入直线段长度；
（2）弯头、插接箱、始端箱分规格按个数或台数计量（图示）；
（3）支吊架、连接器、膨胀节、终端封盖、防水罩（结合验收移交单及现场复核）等按个数计量；
（4）母线图示长度计量至始端箱、插接箱外皮，插接铜排已综合考虑，不得重复计量。
2、安装量计量要求
（1）按图纸图示尺寸（中心线长度）计量长度，不扣除弯头、连接器、膨胀节及终端封盖长度；
（2）插接箱分规格按图示数量计量；
（3）弯头、始端箱、连接器、膨胀节、终端封盖、防水罩等安装工作内容已含在母线安装综合单价内，不单独列项计算。
二、超供扣减规则
材料/设备进场验收移交单记录数量（即供应量）大于根据加工图确定的实际安装量，属于超供材料设备，需在相应安装工程结算中扣除。
供应量A1=直线段供应长度+连接器扣减长度*N1+膨胀节扣减长度*N2+终端封盖扣减长度*N3+弯头直线长度（折合）
母线安装量A2=图纸图示长度
超供量=A1-A2
N1：连接器供货数量
N2：膨胀节供货数量
N3：终端封盖供货数量
三、适用范围
本补充说明适用于2016年及以前年度密集式封闭插接母线集采合同结算工作。
