17_2013高考物理真题分类汇编 专题十七 电学创新实验
2013年高考真题物理分类汇编解析专题十七、电学创新实验1.（2013高考山东理综第21（2）题）（2）霍尔效应是电磁基本现象之一，近期我国科学家在该领域的实验研究上取得了突破性进展。
如图丙所示，在一矩形半导体薄片的P 、Q 间通入电流I ，同时外加与薄片垂直的磁场B ，在M 、N 间出现电压U H ，这个现象称为霍尔效应，U H 称为霍尔电压，且满足dIB K U H =，式中d 为薄片的厚度，k 为霍尔系数。
某同学通过实验来测定该半导体薄片的霍尔系数。
①若该半导体材料是空穴（可视为带正电粒子）导电，电流与磁场方向如图丙所示，该同学用电压表测量U H 时，应将电压表的“+”接线柱与_________(填“M”或“N”)端通过导线相连。
②已知薄片厚度d=0.40mm ，该同学保持磁感应强度B=0.10T 不变，改变电流I 的大小，测量相应的U H 值，记录数据如下表所示。
根据表中数据在给定区域内（见答题卡）画出U H —I 图线，利用图线求出该材料的霍尔系数为_______________×10-3VA -1T -1（保留2位有效数字）。
③该同学查阅资料发现，使半导体薄片中的电流反向再次测量，取两个方向测量的平均值，可以减小霍尔系数的测量误差，为此该同学设计了如图丁所示的测量电路，S 1、S 2均为单刀双掷开关，虚线框内为半导体薄片（未画出）。
为使电流从Q 端流入，P 端流出，应将S 1掷向_______（填“a”或“b”）, S 2掷向_______（填“c”或“d”）。
为了保证测量安全，该同学改进了测量电路，将一合适的定值电阻串联在电路中。
在保持其它连接不变的情况下，该定值电阻应串联在相邻器件____________和__________(填器件代号)之间。
答案：①M ②如图所示。
1.5 ③b c S 1 E解析：①若该半导体材料是空穴（可视为带正电粒子）导电，由左手定则，空穴所受洛伦兹力方向指向M ，M 侧电势高，用电压表测量U H 时，应将电压表的“+”接线柱与M 端通过导线相连。
②由dIB K U H =可知U H ---I 图线的斜率等于KB/d ，由U H ---I 图线可求得图线的斜率等于0.38，由KB/d=0.38可得：霍尔系数K=1.5×10-3VA -1T -1。
③为使电流从Q 端流入，P 端流出，应将S 1掷向“b”, S 2掷向 “c”。
为了保证测量安全，可以将一合适的定值电阻与电源串联连接在电路中。
在保持其它连接不变的情况下，该定值电阻应串联在相邻器件S1和E之间。
2.（2013高考福建理综第19（2）题） (2)（12分）硅光电池在无光照时不产生电能，可视为一电子元件。
某实验小组设计如图甲电路，给硅光电池加反向电压（硅光电池负极接高电势点，正极接低电势点），探究其在无光照时的反向伏安特性。
图中电压表的V1量程选用3V，内阻为6.0kΩ；电压表V2量程选用15V，内阻约为30kΩ；R0为保护电阻；直流电源电动势E约为12V，内阻不计。
①根据图甲，用笔画线代替导线，将图乙连接成完整电路。
②用遮光罩罩住硅光电池，闭合开关S，调节变阻器R，读出电压表V1、V2的示教U1、U2。
(ⅰ)某次测量时，电压表V1示数如图丙，则U1= V．可算出通过硅光电池的反向电流大小为 mA（保留两位小数）。
（ⅱ）该小组测出大量数据，筛选出下表所示的9组U1、U2数据，算出相应的硅光电池两端反向电压U X和通过反向电流I X（表中“-”表示反向），并在坐标纸上建立I X-U X坐标系，标出了与表中前5组U X、I X数据对应的5个坐标点。
请你标出余下的4个坐标点，并绘出I X-U X图线。
（ⅲ）由I X-U X图线可知，硅光电池无光照下加反向电压时，I X与U X成____（填“线性”或“非线性”）关系。
答案：①连线如图。
②（i）1.40 0.23（ⅱ）绘出I X-U X图线如图所示。
（iii）非线性解析：电压表V1示数U1=1.4V，内阻为R V=6.0kΩ，由欧姆定律可知通过的电流为I=U1/R V=0.23A。
根据表中数据标出余下的4个坐标点，用描点法平滑曲线绘出I X-U X图线如图所示。
由I X-U X图线可知，硅光电池无光照下加反向电压时，I X与U X成非线性关系。
3.（17分）（2013高考四川理综第8题）（1）（6分）在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间距和带电量有关。
他选用带正电的小球A和B，A球放在可移动的绝座上，B球用绝缘丝线悬挂于玻璃棒C点，如图所示。
实验时，先保持两电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B球悬线的偏角越大；再保持两球的距离不变，改变小球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大。
实验表明：两电荷之间的相互作用力，随其距离的____________而增大，随其所带电荷量___________而增大。
此同学在探究中应用的科学方法是_________________(选填：“累积法”、“等效替代法”、“控制变量法”、“或演绎法”)3．(1)减小增大控制变量法。
4.（8分）（2013全国新课标理综1第23题）某学生实验小组利用图(a)所示电路，测量多用电表内电池的电动势和电阻“×lk”挡内部电路的总电阻。
使用的器材有:多用电表；电压表:里程5V，内阻十儿千欧;滑动变阻器：最大阻值5kΩ导线若干。
回答下列问题:(1)将多用电表挡位调到电阻“×lk”挡，再将红表笔和黑表笔，调零点(2)将图((a)中多用电表的红表笔和（填“1”或“2）端相连，黑表笔连接另一端。
(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图(b)所示，这时电压表的示数如图(c)所示。
多用电表和电压表的读数分别为 kΩ和 V 。
(4)调节滑动变阻器的滑片，使其接入电路的阻值为零。
此时多用电表和电压表的读数分别为12.0kΩ和4.00 V。
从测量数据可知，电压表的内阻为 kΩ。
(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图(d)所示。
根据前面的实验数据计算可得，此多用电表内电池的电动势为 9.00 V，电阻“×lk”挡内部电路的总电阻为 15.0 kΩ。
答案：（1）短接（2）1 （3）15.0 3.60（4）12.0（5）9.00 15.0解析：（1）多用电表选档后，要将两表笔短接后，欧姆调零。
（2）多用电表内部电池的正极相连的是黑表笔，所以多用电表的红表笔和1端相连，黑表笔连接另一端。
（3）多用电表的读数为15.0kΩ，电压表的读数为3.60V 。
（4）调节滑动变阻器的滑片，使其接入电路的阻值为零。
此时多用电表的读数等于电压表内阻，即电压表内阻为12.0kΩ。
（5）根据（3）中测量数据可知电阻“×lk”挡内部电路的总电阻为r=15.0 kΩ。
根据（4）中测量数据。
由闭合电路欧姆定律， E=U2+U2r/R2，代入数据得： E=4.00+4.00r/1200；解得：E= 9.00V。
5. （2013全国新课标理综II第23题）（7分）某同学用量程为1mA、内阻为120Ω的表头按照图（a）所示电路改装成量程分别为1V和1A的多用电表。
图中R1和R2为定值电阻，S为开关。
回答下列问题：（1）根据图（a）所示的电路，在图（b）所示的实物图上连线。
（2）开关S闭合时，多用电表用于测量（填“电流”、“电压”或“电阻”）；开关S断开时，多用电表用于测量（填“电流”、“电压”或“电阻”）。
（3）表笔A应为色（填“红”或“黑”）。
（4）定值电阻的阻值R1= Ω，R2= Ω.(结果取3位有效数字)（7分）【答案】（1）连线如图所示。
（2分）（2）电流（1分）电压（1分）。
（3）黑（1分）（4）1.00（1分）880（1分）【解题思路】（1）根据图a的电路图连线。
（2）开关S闭合时，电阻R1与电流表并联，多用电表用于测量电流。
开关S断开时，电阻R2与电流表串联，多用电表用于测量电压。
（3）根据电流表、电压表电流从电表正接线柱进，从电表负接线柱出，表笔A出，表笔A应为黑色，表笔B应为红色。
（4）开关S断开时，由串联电路知识，I g(R2+R g)=U，解得R2=880Ω；开关S闭合时，由并联电路知识，I g(R2+R g)=（I- I g）R1,解得R1=1.00Ω。
6．（2013高考上海物理第26题）(3分)演示地磁场存在的实验装置(由环形线圈，微电流传感器，DIS等组成)如图所示。
首先将线圈竖直放置，以竖直方向为轴转动，屏幕上的电流指针＿＿＿＿(填：“有”或“无”)偏转；然后仍将线圈竖直放置，使其平面与东西向平行，并从东向西移动，电流指针＿＿＿＿(填：“有”或“无”)偏转；最后将线圈水平放置，使其从东向西移动，电流指针＿＿＿＿(填：“有”或“无”)偏转。
答案：有无无解析：首先将线圈竖直放置，以竖直方向为轴转动，线圈中磁通量变化，屏幕上的电流指针有偏转。
然后仍将线圈竖直放置，使其平面与东西向平行，并从东向西移动，线圈中磁通量不变化，电流指针无偏转。
最后将线圈水平放置，使其从东向西移动，线圈中磁通量不变化，电流指针无偏转。
7．(2013高考江苏物理第10题)（8分）为探究小灯泡的电功率P和电压U的关系，小明测量小灯泡的电压U和电流I，利用P=UI得到电功率。
实验所使用的小灯泡规格为“3.0V，8W”，电源为12V的电池，滑动变阻器的最大阻值为10Ω。
（1）准备使用的实物电路如题10-1图所示。
请将滑动变阻器接入电路的正确位置。
（用笔画线代替导线）（2）现有10Ω、20Ω和50Ω的定值电阻，电路中的电阻R1应选_______Ω的定值电阻。
（3）测量结束后，应先断开开关，拆除_______两端的导线，再拆除其他导线，最后整理好器材。
（4）小明处理数据后将P、U2描点在坐标纸上，并作出了一条直线，如题10-2图所示。
请指出图象中不恰当的地方。
答案：(1)(见右图)(2)10(3)电池(4)图线不应画为直线;横坐标的标度不恰当.解析：探究小灯泡的电功率P和电压U的关系，小灯泡的电压从零开始逐渐增大，应该设计成分压电路。
电路中的电阻R1为保护电阻，应选10Ω的定值电阻。
测量结束后，应先断开开关，拆除电池两端的导线，再拆除其他导线，最后整理好器材。
由于小灯泡的电阻随温度的升高而增大，小灯泡的电阻随电压的增大而增大，P随U2变化关系不是直线，应该把横坐标的标度取的大一些，图线为向下弯曲的，图线不应画为直线。
高考物理 实验精选百题解析 专题17 电学创新实验

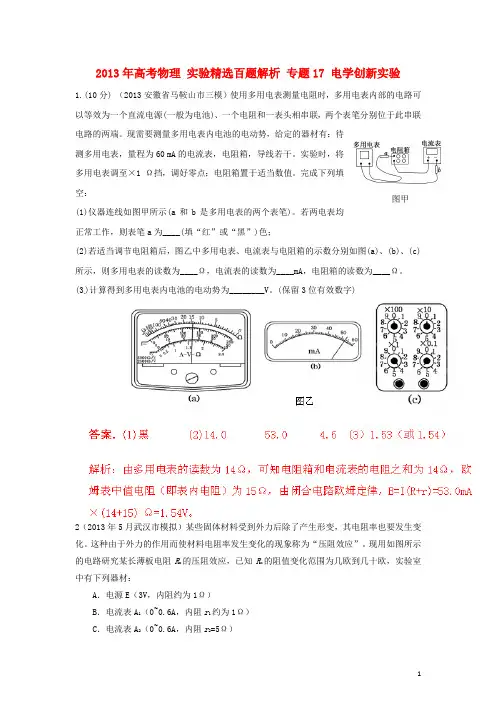

2013年高考物理实验精选百题解析专题17 电学创新实验1.(10分) （2013安徽省马鞍山市三模）使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。
现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干。
实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值。
完成下列填空：图甲(1)仪器连线如图甲所示(a和b是多用电表的两个表笔)。
若两电表均正常工作，则表笔a为____(填“红”或“黑”)色；(2)若适当调节电阻箱后，图乙中多用电表、电流表与电阻箱的示数分别如图(a)、(b)、(c)所示，则多用电表的读数为____Ω，电流表的读数为____mA，电阻箱的读数为____Ω。
(3)计算得到多用电表内电池的电动势为________V。
(保留3位有效数字) Array2（2013年5月武汉市模拟）某些固体材料受到外力后除了产生形变，其电阻率也要发生变化。
这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”。
现用如图所示的电路研究某长薄板电阻R x的压阻效应，已知R x的阻值变化范围为几欧到几十欧，实验室中有下列器材：A．电源E（3V，内阻约为1Ω）B．电流表A1（0~0.6A，内阻r1约为1Ω）C．电流表A2（0~0.6A，内阻r2=5Ω）D ．定值电阻R 0D ．开关S ，导线若干（1）为了比较准确测量电阻R x ，请完成虚线框内电路图的设计。
（2）在电阻R x 上加一个竖直向下的力F （设竖直向下为正方向），闭合开关S ，记下电表读数，A 1读数为I 1，A 2读数为I 2，得R x= （用字母表示）。
（3）改变力的大小，得到不同的R x 值。
然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的R x 值，最后绘成图像如图所示。
备战2013年高考物理专题17电学实验历届高考
【2012高考】（2012·上海）27．（6分）在练习使用多用表的实验中（1）某同学连接的电路如图所示。
①若旋转选择开关，使其尖端对准直流电流档，此时测得的是通过____________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆档，此时测得的是____________的阻值；③若旋转选择开关，使其尖端对准直流电压档，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是____________两端的电压。
（2）（单选）在使用多用表的欧姆档测量电阻时，若（）（A）双手捏住两表笔金属杆，测量值将偏大（B）测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量（C）选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25Ω（D）欧姆表内的电池使用时间太长，虽能完成调零，但测量值将略偏大【答案】（1）①R1，②R1和R2串联，③R2（或电源），（2）D，【解析】（1）①作为电流表测电流时与待测电阻串联因此测流过R1有电流；②断开电键，两个电阻串联，此时多用电表做为欧姆表测量的是两个电阻R1与R2串联之后的总电阻；③滑动变阻器移到最左端时，R1被短路，外电阻就剩一个R2，此时电压表测得就是R2分得的电压或路端电压。
（2）若双手捏住两表笔金属杆，测量值将是人体与待测电阻并联之后的总电阻因此偏小，A 选项不对；测量时发现指针偏离中央刻度过大，分两种情况：若偏转角过大应减小倍率，若偏转角过小应增大倍率，因此B选项不对；由于欧姆表刻度右侧稀左侧密，因此在20与30正中间应小于25，但由于是“×10”倍率因此测量值应小于250Ω，C选项不对；因此只有D选项正确【考点定位】电学实验、多用电表的使用（2012·广东）34．（18分）（1）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。
①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a）和图15（b）所示，长度为_____cm，直径为_____mm。
13年-17年高考上海物理试题实验题27题比较

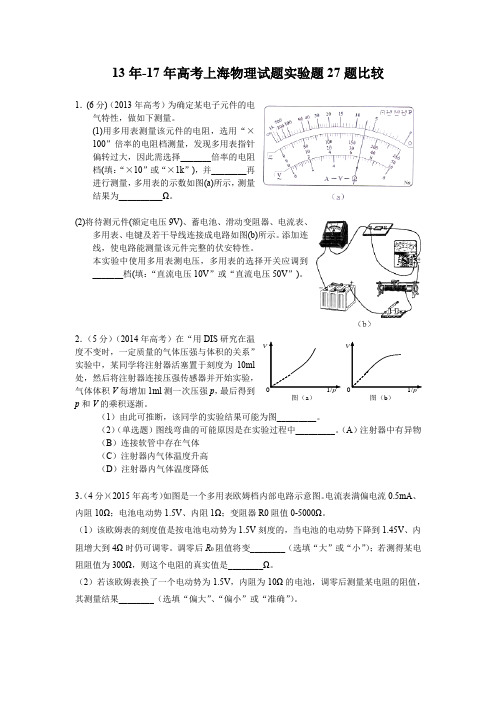

13年-17年高考上海物理试题实验题27题比较1．(6分)（2013年高考）为确定某电子元件的电气特性，做如下测量。
(1)用多用表测量该元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过大，因此需选择_______倍率的电阻档(填：“×10”或“×1k ”)，并________再进行测量，多用表的示数如图(a)所示，测量结果为__________Ω。
(2)将待测元件(额定电压9V)、蓄电池、滑动变阻器、电流表、多用表、电键及若干导线连接成电路如图(b)所示。
添加连线，使电路能测量该元件完整的伏安特性。
本实验中使用多用表测电压，多用表的选择开关应调到_______档(填：“直流电压10V ”或“直流电压50V ”)。
2．（5分）（2014年高考）在“用DIS 研究在温度不变时，一定质量的气体压强与体积的关系”实验中，某同学将注射器活塞置于刻度为10ml 处，然后将注射器连接压强传感器并开始实验，气体体积V 每增加1ml 测一次压强p ，最后得到p 和V 的乘积逐渐。
（1）由此可推断，该同学的实验结果可能为图_________。
（2）（单选题）图线弯曲的可能原因是在实验过程中_________。
（A ）注射器中有异物（B ）连接软管中存在气体（C ）注射器内气体温度升高（D ）注射器内气体温度降低3．（4分）（2015年高考）如图是一个多用表欧姆档内部电路示意图。
电流表满偏电流0.5mA 、内阻10Ω；电池电动势1.5V 、内阻1Ω；变阻器R0阻值0-5000Ω。
（1）该欧姆表的刻度值是按电池电动势为1.5V 刻度的，当电池的电动势下降到1.45V 、内阻增大到4Ω时仍可调零。
调零后R 0阻值将变________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是________Ω。
（2）若该欧姆表换了一个电动势为1.5V ，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果________（选填“偏大”、“偏小”或“准确”）。
2013年高考物理试题分类汇编：13电学实验
2013年高考物理试题分类汇编：电学实验1、(2013年新课标Ⅰ卷) 某学生实验小组利用图(a)所示电路，测量多用电表内电池的电动势和电阻“×lk”挡内部电路的总电阻。
使用的器材有:多用电表；电压表:里程5V，内阻十几千欧;滑动变阻器：最大阻值5kΩ导线若干。
回答下列问题:(1)将多用电表挡位调到电阻“×lk”挡，再将红表笔和黑表笔，调零点(2)将图(a)中多用电表的红表笔和（填“1”或“2）端相连，黑表笔连接另一端。
(3)将滑动变阻器的滑片调到适当位置，使多角电表的示数如图(b)所示，这时电压表的示数如图(c)所示。
多用电表和电压表的读数分别为kΩ和V 。
(4)调节滑动变阻器的滑片，使其接入电路的阻值为零。
此时多用电表和电压表的读数分别为12.0kΩ和4.00 V。
从测量数据可知，电压表的内阻为kΩ。
(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图(d)所示。
根据前面的实验数据计算可得，此多用电表内电池的电动势为V，电阻“×lk”挡内部电路的总电阻为k Ω。
【答案】（1）短接（2）1（3）15.0 3.60 （4）12.0 （5）9.00 15.0【解析】(1) 用欧姆表测量电阻时，选好档位之后，要进行欧姆调零，即两个表笔短接进行调节。
(2) 多用表测量时电流从红表笔流入，由黑表笔流出，所以红表笔应与接线柱1连接。
(3) 欧姆表读数时，指针所处的位置最小格代表1kΩ，所以读数时要估读到下一位，即15.0×1kΩ=15.0 kΩ；电压表最小刻度表示0.1V，所以要估读到0.01V，即3.60V；(4) 滑动变阻器接入电路中的阻值为零，所以欧姆表测量的是电压表的内阻：12.0kΩ；(5)欧姆表测量电阻时，表内有电源，根据闭合电路的欧姆定律有：g g g U I R =()2g g g I U R R =+测，所以中值为欧姆表的内阻15.0k g R =Ω，根据欧姆表测量电压表时组成的回路有：g g VUU U R R =+，得4415V 9V 12g U =+⨯=。
[精品]2013年全国高考物理试题精编交流电及答案
![[精品]2013年全国高考物理试题精编交流电及答案](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/9bd10ca5bceb19e8b8f6ba2f.webp)
2(2013四川卷)．用220V 的正弦交流电通过想变压器对一负载供电，变压器输出电压是110V ，通过负载的电流图像如图所示，则A ．变压器输入功率约为3 9WB ．输出电压的最大值是110V ．变压器原、副线圈匝比是1：2 D ．负载电流的函表达式=005(100π+2)A 答案：A8【2013江苏高考】 如图所示,想变压器原线圈接有交流电,当副线圈上的滑片P 处于图示位置时,灯泡L 能发光 要使灯泡变亮,可以采取的方法有 ((BA))增向大下交滑流动电P 的电压 ()增大交流电的频率 (D)减小电容器 的电容 答案：B3(2013海南卷)．通过一阻值R=100Ω的电阻的交变电流如图所示，其周期为1电阻两端电压的有效值为A ．12VB ．410V．15V D ．85V 答案：B16【2013广东高考】如图5，想变压器原、副线圈匝比1：2=21, 错误！未定义书签。
和错误！未定义书签。
均为想电表，灯泡电阻R1=6Ω,AB端电压12100π（V）下列说法正确的是1=2A.电流频率为100HzB.错误！未定义书签。
的读为24VC.错误！未定义书签。
的读为05AD.变压器输入功率为6W答案：D17（2013山东综）图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，错误！未定义书签。
为交流电流表。
线圈绕垂直于磁场方向的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变的图像如图乙所示，以下判断正确的是A．电流表的示为10AB线圈转动的角速度为50πrd/001时线圈平面与磁场方向平行D．002时电阻R中电流的方向自右向左答案：A15（2013福建卷综如图,实验室一台手摇交流发电机,内阻r=10Ω,外接R=90Ω的电阻。
闭合开关S，当发电机转子以某一转速匀速转动时，产生的电动势()e t V π=，则A 该交变电流的频率为10HzB 该电动势的有效值为 外接电阻R 所消耗的电功率为10WD 电路中想交流电流表错误！未定义书签。
近6年高考物理真题分项版精解精析：专题17《电学实验》Word版含解析

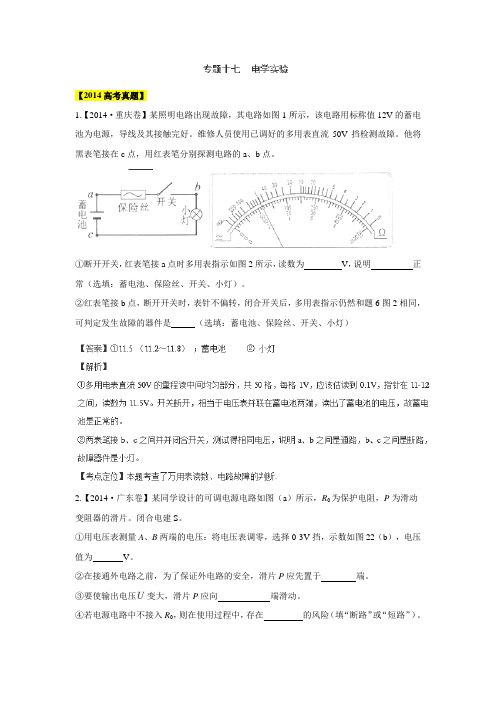

【2014高考真题】1.【2014·重庆卷】某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。
