数字钟课程设计一设计步骤与方法⑴晶体振荡器电路晶体振荡器电路给数字钟提供一个频率稳定准确的32768Hz的方波信号，可保证数字钟的走时准确及稳定。
不管是指针式的电子钟还是数字显示的电子钟都使用了晶体振荡器电路。
⑵分频器电路分频器电路将32768Hz的高频方波信号经32768()次分频后得到1Hz 的方波信号供秒计数器进行计数。
分频器实际上也就是计数器。
⑶时间计数器电路时间计数电路由秒个位和秒十位计数器、分个位和分十位计数器及时个位和时十位计数器电路构成，其中秒个位和秒十位计数器、分个位和分十位计数器为60进制计数器，而根据设计要求，时个位和时十位计数器为12进制计数器。
⑷译码驱动电路译码驱动电路将计数器输出的8421BCD码转换为数码管需要的逻辑状态，并且为保证数码管正常工作提供足够的工作电流。
⑸数码管数码管通常有发光二极管(LED)数码管和液晶(LCD)数码管，本设计提供的为LED数码管。
二数字钟的组成及基本工作原理数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。
数字钟由振荡器电路、计时电路、校时电路、译码显示电路、报时电路五部分组成。
1、振荡器电路常使用石英晶体振荡器电路或多谐振荡器。
2、振荡器产生1Hz的方波信号，计数器可秒、分、时的计数。
3、数字钟整点报时，声响为四低一高，最后一响整点报时。
图2-1数字钟的组成框图三数字钟的工作原理（1)晶体振荡器电路晶体振荡器是构成数字式时钟的核心，它保证了时钟的走时准确及稳定。
图3-2所示电路通过CMOS非门构成的输出为方波的数字式晶体振荡电路，这个电路中，CMOS非门U1与晶体、电容和电阻构成晶体振荡器电路，U2实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。
输出反馈电阻R1为非门提供偏置，使电路工作于放大区域，即非门的功能近似于一个高增益的反相放大器。
电容C1、C2与晶体构成一个谐振型网络，完成对振荡频率的控制功能，同时提供了一个180度相移，从而和非门构成一个正反馈网络，实现了振荡器的功能。
由于晶体具有较高的频率稳定性及准确性，从而保证了输出频率的稳定和准确。
晶体XTAL的频率选为32768HZ。
该元件专为数字钟电路而设计，其频率较低，有利于减少分频器级数。
从有关手册中，可查得C1、C2均为30pF。
当要求频率准确度和稳定度更高时，还可接入校正电容并采取温度补偿措施。
由于CMOS电路的输入阻抗极高，因此反馈电阻R1可选为10MΩ。
较高的反馈电阻有利于提高振荡频率的稳定性。
非门电路可选74HC00。
（2)分频器电路通常，数字钟的晶体振荡器输出频率较高，为了得到1Hz的秒信号输入，需要对振荡器的输出信号进行分频。
通常实现分频器的电路是计数器电路，一般采用多级2进制计数器来实现。
例如，将32768Hz的振荡信号分频为1HZ的分频倍数为32768(215)，即实现该分频功能的计数器相当于15极2进制计数器。
常用的2进制计数器有74HC393等。
本实验中采用CD4060来构成分频电路。
CD4060在数字集成电路中可实现的分频次数最高，而且CD4060还包含振荡电路所需的非门，使用更为方便。
CD4060计数为14级2进制计数器，可以将32768HZ的信号分频为2HZ，其内部框图如图3-3所示，从图中可以看出，CD4060的时钟输入端两个串接的非门，因此可以直接实现振荡和分频的功能。
（3)时间计数单元时间计数单元有时计数、分计数和秒计数等几个部分。
时计数单元一般为12进制计数器计数器，其输出为两位8421BCD码形式;分计数和秒计数单元为60进制计数器，其输出也为8421BCD码。
一般采用10进制计数器74HC390来实现时间计数单元的计数功能。
为减少器件使用数量，可选74HC390，其内部逻辑框图如图 2.3所示。
该器件为双2—5-10异步计数器，并且每一计数器均提供一个异步清零端(高电平有效).秒个位计数单元为10进制计数器，无需进制转换，只需将QA与CPB(下降沿有效)相连即可。
CPA(下降没效)与1HZ秒输入信号相连，Q3可作为向上的进位信号与十位计数单元的CPA相连。
秒十位计数单元为6进制计数器，需要进制转换。
将10进制计数器转换为6进制计数器的电路连接方法如图3-5所示，其中Q2可作为向上的进位信号与分个位的计数单元的CPA相连。
分个位和分十位计数单元电路结构分别与秒个位和秒十位计数单元完全相同，只不过分个位计数单元的Q3作为向上的进位信号应与分十位计数单元的CPA相连，分十位计数单元的Q2作为向上的进位信号应与时个位计数单元的CPA相连。
时个位计数单元电路结构仍与秒或个位计数单元相同，但是要求，整个时计数单元应为12进制计数器，不是10的整数倍，因此需将个位和十位计数单元合并为一个整体才能进行12进制转换。
利用1片74HC390实现12进制计数功能的电路如图3-6所示。
另外，图3-6所示电路中，尚余-2进制计数单元，正好可作为分频器2HZ输出信号转化为1HZ信号之用。
（4)译码驱动及显示单元计数器实现了对时间的累计以8421BCD码形式输出，选用显示译码电路将计数器的输出数码转换为数码显示器件所需要的输出逻辑和一定的电流，选用CD4511作为显示译码电路，选用LED数码管作为显示单元电路。
（5)校时电源电路当重新接通电源或走时出现误差时都需要对时间进行校正。
通常，校正时间的方法是：首先截断正常的计数通路，然后再进行人工出触发计数或将频率较高的方波信号加到需要校正的计数单元的输入端，校正好后，再转入正常计时状态即可。
根据要求，数字钟应具有分校正和时校正功能，因此，应截断分个位和时个位的直接计数通路，并采用正常计时信号与校正信号可以随时切换的电路接入其中。
图3-7所示即为带有基本RS触发器的校时电路，（6)整点报时电路一般时钟都应具备整点报时电路功能，即在时间出现整点前数秒内，数字钟会自动报时，以示提醒。
其作用方式是发出连续的或有节奏的音频声波，较复杂的也可以是实时语音提示。
根据要求，电路应在整点前10秒钟内开始整点报时，即当时间在59分50秒到59分59秒期间时，报时电路报时控制信号。
报时电路选74LS200，选蜂鸣器为电声器件。
三．元器件1.实验中所需的器材Ø 5V电源。
Ø面包板1块。
Ø万用表。
Ø镊子1把。
Ø剪刀1把。
Ø共阴八段数码管6个。
Ø CC4518集成块3块。
Ø CC4011集成块3块。
Ø CC4012集成块2块。
Ø CC4081集成块1块。
Ø CC7555集成块1块。
Ø 10MΩ电阻2个。
Ø 47Up电容个。
Ø蜂鸣器。
四、个功能块电路图1. 一个CC4081和一个LED数码管连接成一个CC4081驱动电路，数码管可从0---9显示，以次来检查数码管的好坏。
2. 利用一个LED数码管，一块CC4081，一块74HLS20P，一块74HS200连接成一个十进制计数器，电路在晶振的作用下数码管从0—9显示，见附图5-2。
3. 利用一个LED数码管，一块CC4081，一块74HLS20P，一块74HS200和一个晶振连接成一个六进制计数器，数码管从0—6显示，见附图5-3。
4. 利用一个六进制电路和一个十进制连接成一个六十进制电路，电路可从0—59显示。
5. 利用两个六十进制的电路合成一个双六十进制电路，两个六十进制之间有进位。
6. 利用CD4060、电阻及晶振连接成一个分频——晶振电路，见附图4-1。
图4-1分频——晶振电路7. 利用74HLS20P和74HC00及电阻连接成一个校时电路，见附图4-2。
图4—2校时电路8. 利用74HLS200和蜂鸣器连接成整点报时电路。
见附图4-3。
图4-3 整点报时电路9. 利用两个六十进制和一个十二进制连接成一个时、分、秒都会进位的电路总图.五、总接线元件布局简图图5-1总布局图六、总结1. 设计过程中遇到的问题及其解决方法。
1) 在检测面包板状况的过程中，出现本该相通的地方却未通的状况，后经检验发现是由于万用表笔尖未与面包板内部垂直接触所至。
2) 在检测CD4511驱动电路的过程中发现数码管不能正常显示的状况，经检验发现主要是由于接触不良的问题，其中包括线的接触不良和芯片的接触不良，在实验过程中，数码管有几段二极管时隐时现，有时会消失。
用5V电源对数码管进行检测，一端接地，另一端接触每一段二极管，发现二极管能正常显示的，再用万用表欧姆档检测每一根线是否接触良好，在检测过程中发现有几根线有时能接通，有时不能接通，把接触不好的线重新接过后发现能正常显示了。
其次是由于芯片接触不良的问题，用万用表欧姆档检测有几个引脚本该相通的地方却未通，而检测的导线状况良好，其解决方法为把CD4511的芯片拔出，根据面包板孔的的状况重新调整其引脚，使其正对于孔，再用力均匀地将芯片插入面包板中，此后发现能正常显示，本次实验中还发现一块坏的LED数码管和两块坏的CD4511，经更换后均能正常显示。
3) 在连接晶振的过程中，晶振无法起振。
在排除线与芯片的接触不良问题后重新对照电路图，发现是由于12脚未接地所至。
4) 在连接六进制的过程中，发现电路只能4、5的跳动，后经发现是由于接到与非门的引脚接错一根所至，经纠正后能正常显示。
5) 在连接校正电路的过程中，出现时和分都能正常校正时，但秒却受到影响，特别时一较分钟的时候秒乱跳，而不校时的时候，秒从40跳到59，然后又跳回40，分和秒之间无进位，电路在时、分、秒进位过程中能正常显示，故可排除芯片和连线的接触不良的问题。
经检查，校正电路的连线没有错误，后用万用表的直流电压档带电检测秒十位的QA、QB、QC和QD 脚，发现QA脚时有电压时而无电压，再检测秒到分和分到时的进位端，发现是由于秒到分的进位未拔掉所至。
6) 在制作报时电路的过程中，发现蜂鸣器在57分59秒的时候就开始报时，后经检测电路发现是由于把74HC30芯片当16引脚的芯片来接，以至接线都错位，重新接线后能正常报时。
7) 连接分频电路时，把时个位的QD和时十位的1脚断开，然后时十位的1脚接到晶振的3脚，时十位的3脚接到秒个位的1脚，所连接的电路图无法正常工作，时十位从0-9的跳，时个位只能显示一个0，在这个电路中3脚的分频用到两次，故无法正常显示，因此要把12进制接到74HC390的一个逻辑电路空出来用于分频即可，因此把时十位的CD4511的12、6脚接地，7脚改为接74HC390的5脚，74HC390的3、4脚断开，然后4脚接9脚即可，其中空出的74HC390的3脚就可用于2Hz的分频，分频后变为1Hz，整个电路也到此为正常的数字钟计数。
edal数字钟课程设计
edal数字钟课程设计一、课程目标知识目标：1. 学生能够理解数字时钟的基本原理，掌握edal数字钟的组成和功能。
2. 学生能够运用所学知识，分析并解释edal数字钟显示时间的原理。
3. 学生能够掌握数字时钟的编程方法，实现edal数字钟的基本功能。
技能目标：1. 学生能够运用所学知识，设计并搭建简单的edal数字钟电路。
2. 学生能够通过编程，实现edal数字钟的显示、校时和闹钟功能。
3. 学生能够运用问题解决策略，调试并优化edal数字钟的程序。
情感态度价值观目标：1. 培养学生对电子技术和编程的兴趣，激发他们探索未知领域的热情。
2. 培养学生的团队合作意识，学会在小组合作中互相学习、共同进步。
3. 培养学生严谨、细心的科学态度，养成认真观察、思考问题的习惯。
课程性质：本课程为信息技术与电子技术的融合课程，以项目式教学为主，注重培养学生的实践能力和创新能力。
学生特点：五年级学生具有一定的电子技术基础和编程能力，对新鲜事物充满好奇心，善于动手实践。
教学要求：结合学生特点，采用任务驱动法，引导学生主动探究，注重理论与实践相结合，培养学生解决问题的能力。
通过课程目标的分解，使学生在完成具体任务的过程中，达到预期学习成果，为后续教学设计和评估提供依据。
二、教学内容本章节教学内容主要包括以下三个方面：1. 数字时钟基础知识：- 了解数字时钟的组成，包括时钟芯片、显示屏、电阻、电容等元件。
- 学习数字时钟的工作原理，掌握edal数字钟的基本功能。
2. edal数字钟编程与搭建：- 学习edal数字钟的编程语言和编程方法，掌握基本指令和程序结构。
- 按照教材章节，逐步完成edal数字钟的搭建，包括电路连接、程序编写和功能调试。
教学内容安排如下：- 第一章：数字时钟概述，介绍数字时钟的原理和组成。
- 第二章：edal数字钟编程基础，学习编程语言和基本指令。
- 第三章：edal数字钟电路搭建，学习电路连接和元件使用。
51数字时钟课程设计

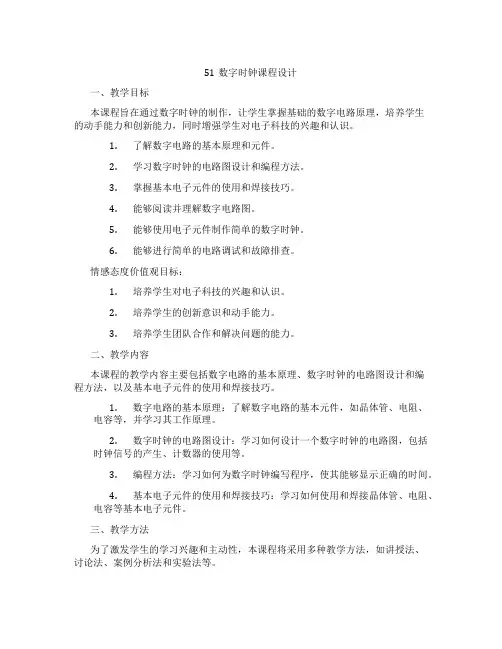

51数字时钟课程设计一、教学目标本课程旨在通过数字时钟的制作，让学生掌握基础的数字电路原理，培养学生的动手能力和创新能力，同时增强学生对电子科技的兴趣和认识。
1.了解数字电路的基本原理和元件。
2.学习数字时钟的电路图设计和编程方法。
3.掌握基本电子元件的使用和焊接技巧。
4.能够阅读并理解数字电路图。
5.能够使用电子元件制作简单的数字时钟。
6.能够进行简单的电路调试和故障排查。
情感态度价值观目标：1.培养学生对电子科技的兴趣和认识。
2.培养学生的创新意识和动手能力。
3.培养学生团队合作和解决问题的能力。
二、教学内容本课程的教学内容主要包括数字电路的基本原理、数字时钟的电路图设计和编程方法，以及基本电子元件的使用和焊接技巧。
1.数字电路的基本原理：了解数字电路的基本元件，如晶体管、电阻、电容等，并学习其工作原理。
2.数字时钟的电路图设计：学习如何设计一个数字时钟的电路图，包括时钟信号的产生、计数器的使用等。
3.编程方法：学习如何为数字时钟编写程序，使其能够显示正确的时间。
4.基本电子元件的使用和焊接技巧：学习如何使用和焊接晶体管、电阻、电容等基本电子元件。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过讲解数字电路的基本原理和数字时钟的电路图设计，使学生了解并掌握相关的理论知识。
2.讨论法：通过小组讨论，让学生分享自己的理解和观点，增强学生之间的交流和合作。
3.案例分析法：通过分析具体的数字时钟案例，使学生更好地理解和应用所学的知识。
4.实验法：通过动手制作数字时钟，让学生将理论知识付诸实践，培养学生的动手能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用与数字电路和数字时钟制作相关的教材，为学生提供理论知识的指导。
2.参考书：提供相关的参考书籍，为学生提供更多的学习资料和拓展知识。
数字时钟的课程设计
数字时钟的课程设计一、课程目标知识目标：1. 学生能理解数字时钟的基础知识，掌握时钟的数字显示原理。
2. 学生能运用所学知识，分析并描述数字时钟的显示方式及其变化规律。
3. 学生了解数字时钟在实际生活中的应用，理解时分秒的概念。
技能目标：1. 学生能够通过观察、分析，动手操作，设计简单的数字时钟模型。
2. 学生能够运用所学知识，解决与数字时钟相关的问题，如时间计算、闹钟设定等。
3. 学生能够运用数字时钟知识，进行实际生活中的时间管理。
情感态度价值观目标：1. 学生培养对数字时钟的兴趣，激发学习科学技术的热情。
2. 学生通过数字时钟的学习，认识到时间的重要性，养成珍惜时间的良好习惯。
3. 学生在团队协作中，学会互相尊重、沟通、合作，培养集体荣誉感。
课程性质：本课程以实践性、趣味性为主，注重培养学生的动手能力、观察力和团队协作能力。
学生特点：五年级学生具有一定的逻辑思维能力、动手操作能力和团队协作能力。
教学要求：教师应采用生动有趣的教学方法，引导学生主动参与，关注学生的个体差异，鼓励学生提出问题、解决问题，注重培养学生的实践能力和创新能力。
通过课程目标的实现，使学生能够将所学知识应用于实际生活，提高学生的综合素质。
二、教学内容本课程依据课程目标，结合课本内容，组织以下教学大纲：1. 数字时钟的基础知识：- 时钟的演变与数字时钟的原理- 时分秒的概念及其在数字时钟中的应用2. 数字时钟的组成与显示方式：- 数字时钟的显示屏、电路和程序- 数字时钟的显示方式：LED、LCD等- 数字时钟的显示变化规律3. 数字时钟的应用：- 时间计算与时间管理- 闹钟功能及其设置方法- 数字时钟在生活中的实际应用案例4. 动手实践与团队协作：- 设计简单的数字时钟模型- 操作数字时钟，解决实际问题- 团队合作，交流分享制作经验教学内容安排与进度：1. 基础知识学习（1课时）2. 数字时钟组成与显示方式（1课时）3. 数字时钟应用（1课时）4. 动手实践与团队协作（2课时）教材章节关联：本教学内容与课本第四章“时间及其测量”相关，涉及第四节“电子时钟及其应用”。
单片数字钟课程设计
单片数字钟课程设计一、课程目标知识目标：1. 让学生掌握单片机的基本原理，理解数字钟的电路构成和工作原理；2. 使学生了解时钟芯片的使用方法，掌握时钟芯片与单片机的连接方式；3. 让学生掌握编程实现数字时钟的基础知识，包括计时、校时、闹钟等功能。
技能目标：1. 培养学生动手实践能力，能够独立完成数字钟的硬件电路搭建和程序编写；2. 提高学生分析问题和解决问题的能力，能够解决数字钟制作过程中遇到的技术难题；3. 培养学生团队协作能力，学会在项目中与他人沟通、合作，共同完成任务。
情感态度价值观目标：1. 培养学生对电子制作的兴趣，激发创新意识和探索精神；2. 培养学生严谨、细致的学习态度，养成良好的学习习惯；3. 增强学生的自信心，让学生在完成项目的过程中体验成功，培养成就感。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 学生能够独立完成数字钟的硬件电路搭建，包括单片机、时钟芯片、显示屏等部件的连接；2. 学生能够编写数字钟的程序，实现计时、校时、闹钟等功能；3. 学生能够解决数字钟制作过程中遇到的技术问题，如硬件故障、程序调试等；4. 学生能够在项目制作过程中，与团队成员有效沟通、协作，共同完成任务；5. 学生能够通过本课程的学习，提高自己的电子制作能力，培养创新意识和团队精神。
二、教学内容本课程教学内容围绕单片数字钟的设计与制作展开，依据课程目标，选择以下科学性和系统性强的内容：1. 硬件基础：介绍单片机的基本原理，包括51单片机的结构、工作原理及编程接口；时钟芯片的原理与应用，如DS1302时钟芯片的使用方法。
2. 硬件电路设计：讲解数字钟的电路构成，包括单片机、时钟芯片、显示屏、按键、蜂鸣器等元件的选型和连接方式。
3. 软件编程：详细介绍数字时钟的程序设计，包括计时、校时、闹钟等功能模块的编程方法，采用C语言进行讲解。
4. 系统集成与调试：指导学生完成数字钟的硬件电路搭建、程序烧录、系统调试等过程，解决可能遇到的问题。
数字电子钟课程设计
数字电子钟 课程设计一、课程目标知识目标：1. 学生能理解数字电子钟的基本原理，掌握其组成结构，包括时钟芯片、数字显示管等；2. 学生能掌握数字电子时钟的电路连接方式，了解各部分功能及相互关系；3. 学生能运用所学知识分析并解决数字电子钟在实际应用中出现的问题。
技能目标：1. 学生能运用所学知识设计简单的数字电子钟电路，具备实际操作能力；2. 学生能通过查阅资料、合作交流等方式，提高自主学习能力和团队协作能力；3. 学生能运用数字电子钟的设计原理，进行创新设计，提高创新能力。
情感态度价值观目标：1. 学生对电子技术产生兴趣，树立学习信心，培养勇于探索、积极进取的精神；2. 学生认识到数字电子钟在生活中的广泛应用，了解科技发展对人类生活的影响，增强社会责任感；3. 学生在设计和制作过程中，培养耐心、细致的工作态度，提高审美观念。
本课程针对初中年级学生，结合电子技术学科特点，注重理论与实践相结合。
在教学过程中，关注学生个体差异，充分调动学生的主观能动性，培养其创新思维和实际操作能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活，提高综合素养。
二、教学内容1. 数字电子钟原理及组成- 时钟芯片工作原理- 数字显示管工作原理- 数字电子钟的组成结构及功能2. 数字电子钟电路设计- 电路连接方法- 各组成部分的选型与参数- 电路图的绘制与解读3. 数字电子钟编程与调试- 基本编程知识- 编程控制数字显示- 电路调试与故障排查4. 数字电子钟的创新设计- 创新设计理念与方法- 功能拓展与优化- 设计实例分析教学内容依据课程目标，结合教材相关章节，按照以下进度安排：第一课时：数字电子钟原理及组成第二课时：数字电子钟电路设计第三课时：数字电子钟编程与调试第四课时：数字电子钟的创新设计在教学过程中，注重理论与实践相结合，引导学生通过观察、实践、思考，掌握数字电子钟的设计与应用。
同时，鼓励学生进行创新设计，提高其解决问题的能力和创新思维。
数字钟表设置教案设计

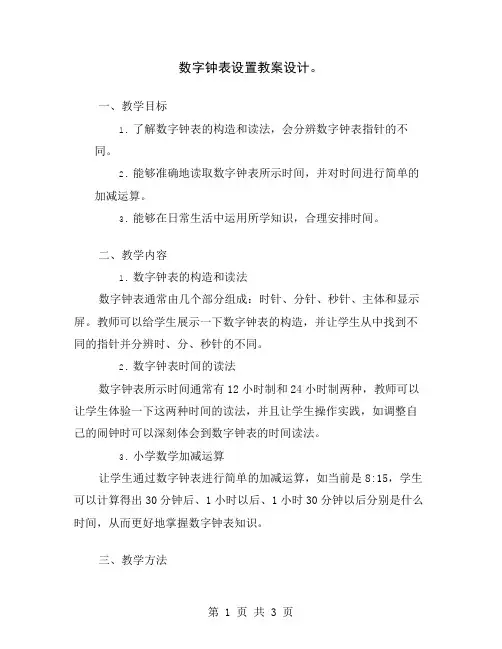

数字钟表设置教案设计。
