GPRS三种组网方式
GPRS三种组网方式
G P R S三种组网方式(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--GPRS三种组网方式2007-04-24 08:23:23 来源：与非网关键字： GPRS 组网方案一：中心采用ADSL等INTELNET公网连接，采用公网固定IP或者公网动态IP+DNS解析服务。
此种方案向先INTERNET运营商申请ADSL等宽带业务。
1、中心公网固定IP：监控点直接向中心发起连接。
运行可靠稳定，推荐此种方案。
2、中心公网动态IP+DNS解析服务：客户先与DNS服务商联系开通动态域名，监控点先采用域名寻址方式连接DNS服务器，再由DNS服务器找到中心公网动态IP，建立连接。
此种方式可以大大节约公网固定IP的费用，但稳定性受制于DNS服务器的稳定，所以要寻找可靠的DNS服务商。
此种方案适合小规模应用。
方案二：中心采用主副GPRS-DTU，采用移动内网动态IP+移动DNS解析服务。
此种方案客户先与移动DNS服务商联系开通移动动态域名，监控点先采用域名寻址方式连接移动DNS服务器，再由移动DNS服务器找到中心移动动态IP，建立连接。
中心也用GPRS-DTU做接收端，但GPRS无线方式的中心不如有线方式的稳定，所以采用主副两个GPRS-DTU作冗余备份。
主中心GPRS-DTU接收端掉线时，所有监控点自动转到副中心GPRS-DTU接收端。
此种方式也可以大大节约固定IP的费用，但并不是所有移动公司都提供DNS解析服务，所以要在有DNS解析服务的省市才能采用此种方案。
此种方案适合小规模应用。
此种方案时时性和稳定性较差，不推荐使用。
方案三：中心采用主副GPRS-DTU，采用移动APN专网固定IP。
此种方案客户先与移动申请APN专网业务。
移动为客户分配专用的APN，普通用户不得申请该APN。
用于GPRS专网的SIM卡仅开通该专用APN，限制使用其他APN。
得到APN后，给所有监控点及中心分配移动内部固定IP。

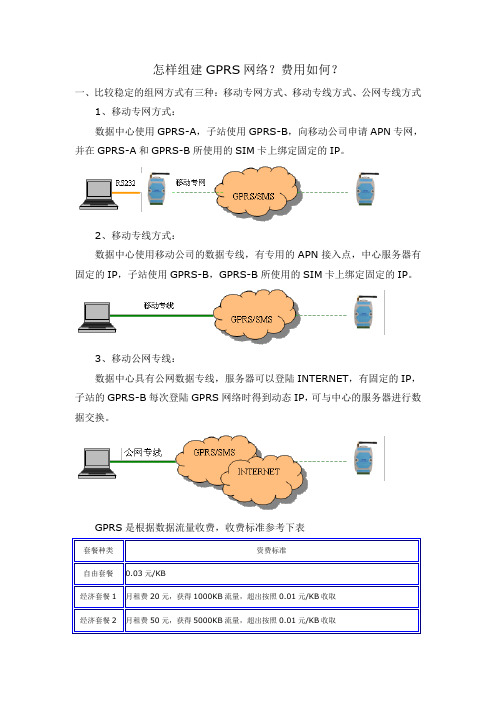

怎样组建GPRS网络？费用如何？
怎样组建GPRS网络？费用如何？
一、比较稳定的组网方式有三种：移动专网方式、移动专线方式、公网专线方式
1、移动专网方式：
数据中心使用GPRS-A，子站使用GPRS-B，向移动公司申请APN专网，并在GPRS-A和GPRS-B所使用的SIM卡上绑定固定的IP。
2、移动专线方式：
数据中心使用移动公司的数据专线，有专用的APN接入点，中心服务器有固定的IP，子站使用GPRS-B，GPRS-B所使用的SIM卡上绑定固定的IP。
3、移动公网专线：
数据中心具有公网数据专线，服务器可以登陆INTERNET，有固定的IP，子站的GPRS-B每次登陆GPRS网络时得到动态IP，可与中心的服务器进行数据交换。
GPRS是根据数据流量收费，收费标准参考下表。
GPRS原理
GPRS网络原理一、GPRS网络简介1、GPRS网元结构GPRS网络是通过GSM网络为用户提供数据业务应用的数据网。
从资源结构来看，前者既复用了现有的GSM资源（如无线部分基站侧的空口资源、TRX、ABIS口的地面资源等），又加入了新的网元（如PCU/PCUSN（NORTEL）、CCU、核心侧的SGSN及GGSN等）。
主要网元结构图如下：PCU：分组控制单元，主要负责对分组无线资源进行配置和调度。
其所属位置不同厂家实现方式不一样（三种方式），有些厂家把它集成在BSC机柜内，有些单独列一个机柜如北电的PCUSN。
CCU：信道编码单元，主要负责BTS的编码算法和功率控制。
SGSN：类似语音网中的MSC。
主要负责移动管理（位置区及路由区更新）、寻呼、鉴权、加密、账单管理、路由等。
GGSN：类似语音网中的GMSC。
主要负责账单管理、附着用户的路由表、提供接入其他分组数据网的接口等2、GPRS接口新的网元设备连接，产生了许多新的接口，其中最重要的是Gb、Gn、Gr、Gi等接口。
各种接口如下图所示：Gb：连接PCU和SGSN。
Gn：连接SGSN与GGSN或SGSN与SGSN或GGSN与GGSN。
Gr：连接SGSN与HLR。
Gi：连接GGSN与其他数据网。
Gs：连接MSC和SGSN，目前中国移动和中国联通都没有开此接口。
3、GPRS编码方式目前，GPRS标准公开支持四种编码方式，分别为CS1 ，CS2，CS3，CS4，四种编码方式的速率由低到高分别为的9.05kb/s、13.4kb/s、15.6kb/s、21.4kb/s（各rlc信息单元长度分别为22，32，38，52个byte）。
其无线口的复帧方式和GSM的51复帧有一定的区别，采用52复帧方式。
Multiframe Structure for PDCH中兴、华为、北电、爱立信（R10版本）目前只支持前面两种低级编码方式。
Moto、nokia已近全面支持以上四种编码方式；另外，北电的编码速率比GPRS标准低，CS1，CS2分别为8kb/s和12kb/s。

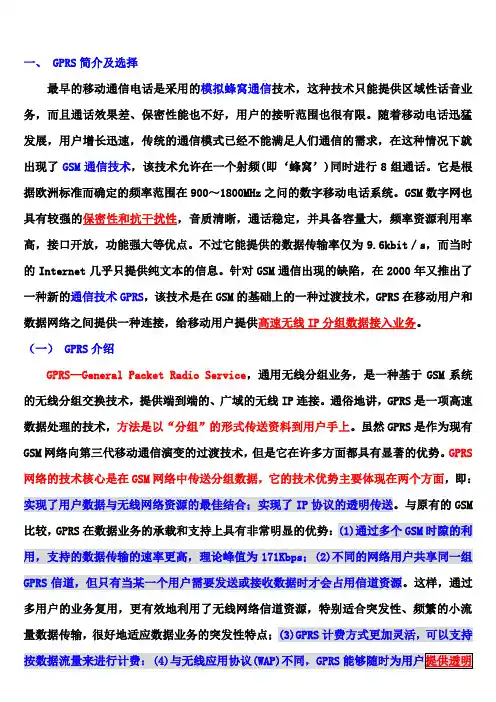

GPRS及远传组网方法
一、 GPRS简介及选择最早的移动通信电话是采用的模拟蜂窝通信技术，这种技术只能提供区域性话音业务，而且通话效果差、保密性能也不好，用户的接听范围也很有限。
随着移动电话迅猛发展，用户增长迅速，传统的通信模式已经不能满足人们通信的需求，在这种情况下就出现了GSM通信技术，该技术允许在一个射频(即‘蜂窝’)同时进行8组通话。
它是根据欧洲标准而确定的频率范围在900～1800MHz之问的数字移动电话系统。
GSM数字网也具有较强的保密性和抗干扰性，音质清晰，通话稳定，并具备容量大，频率资源利用率高，接口开放，功能强大等优点。
不过它能提供的数据传输率仅为9.6kbit／s，而当时的Internet几乎只提供纯文本的信息。
针对GSM通信出现的缺陷，在2000年又推出了一种新的通信技术GPRS，该技术是在GSM的基础上的一种过渡技术，GPRS在移动用户和数据网络之间提供一种连接，给移动用户提供高速无线IP分组数据接入业务。
（一） GPRS介绍GPRS—General Packet Radio Service，通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。
通俗地讲，GPRS是一项高速数据处理的技术，方法是以“分组”的形式传送资料到用户手上。
虽然GPRS是作为现有GSM网络向第三代移动通信演变的过渡技术，但是它在许多方面都具有显著的优势。
GPRS 网络的技术核心是在GSM网络中传送分组数据，它的技术优势主要体现在两个方面，即：实现了用户数据与无线网络资源的最佳结合；实现了IP协议的透明传送。
与原有的GSM 比较，GPRS在数据业务的承载和支持上具有非常明显的优势：(1)通过多个GSM时隙的利用，支持的数据传输的速率更高，理论峰值为171Kbps；(2)不同的网络用户共享同一组GPRS信道，但只有当某一个用户需要发送或接收数据时才会占用信道资源。
这样，通过多用户的业务复用，更有效地利用了无线网络信道资源，特别适合突发性、频繁的小流量数据传输，很好地适应数据业务的突发性特点；(3)GPRS计费方式更加灵活，可以支持(5)采用信道复用技术，每一个GPRS用户能够实现永远在线；另外，GPRS还能支持在进行数据传输的同时进行语音通话等等。

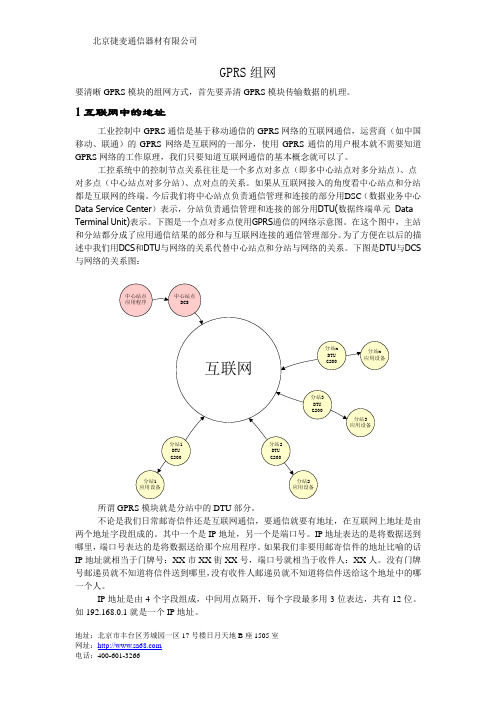

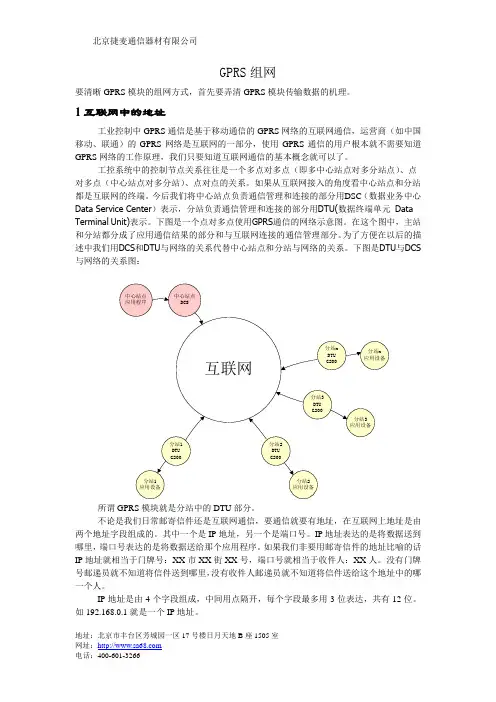

GPRS组网
GPRS组网要清晰GPRS模块的组网方式，首先要弄清GPRS模块传输数据的机理。
1互联网中的地址工业控制中GPRS通信是基于移动通信的GPRS网络的互联网通信，运营商（如中国移动、联通）的GPRS网络是互联网的一部分，使用GPRS通信的用户根本就不需要知道GPRS网络的工作原理，我们只要知道互联网通信的基本概念就可以了。
工控系统中的控制节点关系往往是一个多点对多点（即多中心站点对多分站点）、点对多点（中心站点对多分站）、点对点的关系。
如果从互联网接入的角度看中心站点和分站都是互联网的终端。
今后我们将中心站点负责通信管理和连接的部分用DSC（数据业务中心Data Service Center）表示，分站负责通信管理和连接的部分用DTU(数据终端单元Data Terminal Unit)表示。
下图是一个点对多点使用GPRS通信的网络示意图。
在这个图中，主站和分站都分成了应用通信结果的部分和与互联网连接的通信管理部分。
为了方便在以后的描述中我们用DCS和DTU与网络的关系代替中心站点和分站与网络的关系。
下图是DTU与DCS 与网络的关系图：所谓GPRS模块就是分站中的DTU部分。
不论是我们日常邮寄信件还是互联网通信，要通信就要有地址，在互联网上地址是由两个地址字段组成的。
其中一个是IP地址，另一个是端口号。
IP地址表达的是将数据送到哪里，端口号表达的是将数据送给那个应用程序。
如果我们非要用邮寄信件的地址比喻的话IP地址就相当于门牌号：XX市XX街XX号，端口号就相当于收件人：XX人。
没有门牌号邮递员就不知道将信件送到哪里，没有收件人邮递员就不知道将信件送给这个地址中的哪一个人。
IP地址是由4个字段组成，中间用点隔开，每个字段最多用3位表达，共有12位。
如192.168.0.1就是一个IP地址。
12位的IP地址所能表示的地址号码有限，为了使这个地址系统能够容纳更多的互联网终端，实际应用中往往采用给有些终端固定的IP地址，给有些终端非固定IP地址的方式扩大IP地址的容量，一个固定IP地址的终端占用一个IP地址号码资源，一个非固定IP地址的终端只有在与网络连接后才由网络分配一个IP地址，当这个终端与网络断开连接后这个刚才分配的IP地址由网络收回，如果有其它非固定IP地址终端申请使用互联网系统再将这些IP地址号分配给其它非固定IP地址终端使用。
GPRS网络体系结构
GPRS网络体系结构GPRS网络体系结构一引言厂商们纷纷在开发新的、速率更快的移动数据通信技术，其中最典型的就是GPRS（通用分组无线服务）、HSCSD（高速率电路交换数据）和EDGE。
GPRS是通用分组无线业务(General Packet Radio Service)的简称，它突破了GSM网络只能提供电路交换的思维方式，只需要通过增加相应的功能实体和对现有的基站系统进行部分改造(如软件升级)来实现分组交换，这种改造的投入相对来说并不大，但得到的用户数据速率却相当可观。
GPRS定义了A、B、C三类终端：A类终端（全双模）同时可支持电路交换（话音）和包交换（数据）业务，两种业务互相独立、互不影响；B类终端（准双模）可同时接入GPRS及GSM的移动性管理系统，但不能同时进行GPRS及GSM业务；C类终端（单模）不能同时接入GPRS和GSM的移动性管理系统。
二 GPRS网络功能实体GPRS网络是一个传输承载平台，提供端到端分组交换下数据的发送和接收。
GPRS的开发是为了给移动用户提供高速率分组数据业务，而对现有的GSM标准及其网络结构进行软件和硬件上的扩展和升级。
核心网GPRS核心网GSM的网络分系统（NSS）则不然，尤其是移动交换中心（MSC），它本质上是CS交换系统，根本不适合分组交换，因此必须加以深入改造和升级。
所以，当引入GPRS业务时，需要将GSM NSS扩充一个适合分组交换的GPRS核心网（CN），它包括服务于GPRS 业务的网络节点（SGSN）、GPRS网关节点（GGSN）、资费网关以及不同GPRS运营商网络间的边界网关。
不难看出，GPRS CN网与GSM MSC、GMSC等网元是重叠的，而GPRS的一些功能又可以通过与GSM的HLR、VLR、EIR、SMS-GMSC等组合来实现。
PCUSGSNGGSNBG，CG三 GPRS分组核心网GPRS核心网是基于IP的网络，被电信运营商用作移动网内部连接或移动网之间连接，来提供GPRS内部和GPRS之间的通信。
ATM GPRS组网方案
银行ATM GPRS无线通信组网方案深圳宏电技术开发有限公司2004年5月目录1.概述 (3)2.GPRS网络简介 (3)2.1 什么是GPRS技术 (3)2.2 GPRS无线通信网络特点： (3)2.3 GPRS技术的性能特点 (4)3.GPRS网络的覆盖现状 (5)4.基于GPRS网络的无线数据传输系统 (5)4.1 系统简介 (5)4.2 基于GPRS无线数据传输系统结构 (6)4.3 数据中心接入GPRS网络方法介绍 (6)4.4 基于GPRS无线数据传输系统特点 (8)5.设备投资、通信费用............................................................................. 错误！未定义书签。
5.1 设备投资......................................................................................... 错误！未定义书签。
5.2 GPRS计费方式.............................................................................. 错误！未定义书签。
6.关于应用方案建议 (8)7.中国移动服务与承诺 (12)8.几种数据采集常用通信方式比较 (14)1. 概述随着社会的发展，各种管网(热、水、电、石油、煤气等)越来越多，管网测点数据的采集和及时传输是管网稳定、可靠运行的保证，要求计算机管网监测系统必须能够在较低费用的前提下提供及时、准确的信息。
然而，在使用的过程中，传统有线、无线的管网监测系统的不足之处逐渐凸现出来。
采用电话线传输数据，不能保证实时性；采用无线电台，解决误码率和波特率的矛盾尤其抗干扰是一个令人头疼的问题；采用专线电路，不可能对所有大面积分散的数据终端站进行专线铺设，更不能承担高昂的运行费用。
TZ系列GPRS集中监控组网方案
TZ通信用燃油型直流发电系统GPRS集中监控组网方案一．前言燃油型模块化可并联直流发电系统是一种能全面适应通信行业的新型直流发电系统。
具有体积小、重量轻、效率高、油耗低、智能化、可并联等特点。
适用于基站、室分信源、接入网等应急通信供电保障；新能源基站（风、光、油一体化基站）与偏远基站供电保障；基站开关电源、蓄电池故障抢修及重要活动的后备电源。
一体化固定自启动系列能在正常供电（市电、风能、太阳能）中断的情况下，智能启动控制燃油型直流发电系统工作，输出的直流电能既保证了直流负载供电需求同时又给蓄电池充电，满足通信设备不间断的供电需求。
TZ全系列产品提供RS232/RS485通信接口，为实现本地或远程集中监控提供了条件。
基于产品应用现场一般上环境恶劣，交通、通信条件有限，为保障产品可靠使用、维护及信息管理的需要，我公司提供TZ通信用燃油型直流发电系GPRS集中监控组网方案。
二．组网结构由于TZ系列直流发电系统便携式产品应用场地的流动和不确定性，无线方式组网成为首选；同时，在有些通信基站由于自然环境或基础设施等方面等原因，通过2M或以太网等有线方式组网传输难以实现，无线组网提供了可行方案。
GPRS（General Packet Radio Service通用分组无线业务）是在TZM技术基础上发展而来的一种端到端分组交换业务，GPRS最大限度利用已有的TZM网络基础设施，有很高的无线资源利用率。
GPRS无线通信提供了高效快捷的通信传输手段，具有网络覆盖范围广、实时在线、按流量计费、通信速度快等诸多优点。
针对本公司TZ系列产品的GPRS远程集中监控组网结构如下图。
图１ TZ系统GPRS远程集中监控组网结构GPRS远程集中监控主要由以下部分组成：监控中心设备及软件、通信网络、GPRS无线传输终端（GPRS DTU）、TZ燃油发电系统监控器。
1.、监控中心监控中心采用互联网静态IP或者动态IP+DNS解析服务，软件平台采用GPRS远程集中监控界面平台。
GPRS组网说明
准备：接警中心：1）接入宽带上网。
2）接警用的电脑。
3）接警平台电脑安装有警讯中心系统软件V5.3以上版本软件。
4）要实现“短信接警+GSM语音拔号接警”，还需要配备警讯中央接收机和GSM接警卡。
建议采用GPRS+短信接警，防止网络故障时，还有短信接警。
用户主机：1）GPRS报警主机。
2）购买GSM手机卡，并开通GPRS包月套餐，一般开通5元GPRS包月套餐足够了。
具体情况可以咨询当地的移动或联通公司。
GPRS主机部分编程地址*50编程地址*64、*65编程地址*68、*71、*72+删除号码：+二、在GPRS主机上设置联网中心IP地址。
由于涉及安全问题，具体设置方法，请联系业务经理。
接警中心部分网络接入：1、固定IP 。
稳定，速度快，但是费用高。
2、ADSL上网。
ADSL接入上网，由于是动态IP，必须申请动态域名解析服务。
动态域名解析服务，简称DDNS（Dynamic Domain Name Server），是将用户的动态IP地址映射到一个固定的域名解析服务上，用户每次连接网络的时候，客户端程序就会通过信息传递把该主机的动态IP 地址传送给位于服务商主机上的服务器程序，服务程序负责提供DNS服务并实现动态域名解析。
就是说DDNS捕获用户每次变化的IP地址，然后将其与域名相对应，这样域名就可以始终解析到非固定IP的服务器上，互联网用户通过本地的域名服务器获得网站域名的IP地址，从而可以访问网站的服务。
下面以花生壳为例，讲解ADSL上网的用户，接警中心网络配置。
一、注册花生壳。
详细情况，请直接咨询上海贝锐信息科技有限公司（简称Oray）1、打开花生壳网站。
/2、点击“花生壳”，再点击“管理中心”。
3、点击“免费注册”。
4、填入注册资料。
5、注册成功自动跳转到花生壳管理页面。
点击升级。
6、选择你需要的服务，点充值。
充好值后，成功购买花生壳。
具体详情请自行咨询上海贝锐信息科技有限公司（简称Oray）二、下载并运行花生壳。
GPRS、EDGE、3G、4G. hsdpa 简介
GPRS、EDGE、3G、4G. hsdpa 简介现在3G炒得非常火热，在讨论关于通讯的话题时，总离不开3G这个词。
那么现在的GSM、GPRS、EDGE和3G都是怎么样的一个关系呢？按照一般的理解，目前我们正在使用的是GSM网络，可以称为2G网络；而GPRS是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接，俗称2.5G；3G是第三代移动通信技术的简称，是下一代的通讯技术。
除了3G之外，现在欧美也逐渐开始流行HSDPA网络，现在许多新上市的手机都已经可以支持HSDPA，如果要用G来衡量，那么它就称为3.5G；同时还有比3G更先进的网络，4G网络WIMAX。
那么EDGE介于GPRS和3G之间，基于GSM网络，提供比GPRS更快速的网络速度。
2G－－－－－目前使用的GSM网络，速率9Kbps2.5G－－－－GPRS，速率115Kbps2.7G－－－－EDGE 速率384Kbps3G－－－－－WCDMA 速率384Kbps－2Mbps3.5G－－－－HSDPA 速率3.6M4G－－－－－WIMAX 速率？在3G前期，半路杀出个EDGE，对于3G是否有影响，对于3G网络发展来说是否称为绊脚石？下面就来简单的看看GPRS、EDGE、3G这三种网络。
由于篇幅有限，只列出一些针对性的数据提供比较。
（以下技术资料来自互联网）GPRS：GPRS是General Packet Radio Service的英文简称，中文为通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。
相对原来GSM的拨号方式的电路交换数据传送方式，GPRS是分组交换技术，具有“实时在线”、“按量计费”、“快捷登录”、“高速传输”、“自如切换”的优点。
使用GPRS上网的方法与WAP 并不同，用WAP上网就如在家中上网，先“拨号连接”，而上网后便不能同时使用该电话线，但GPRS就较为优越，下载资料和通话是可以同时进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPRS三种组网方式
2007-04-24 08:23:23 来源：与非网
关键字：GPRS 组网
方案一：中心采用ADSL等INTELNET公网连接，采用公网固定IP或者公网动态IP+DNS 解析服务。
此种方案向先INTERNET运营商申请ADSL等宽带业务。
1、中心公网固定IP：监控点直接向中心发起连接。
运行可靠稳定，推荐此种方案。
2、中心公网动态IP+DNS解析服务：客户先与DNS服务商联系开通动态域名，监控点先采用域名寻址方式连接DNS服务器，再由DNS服务器找到中心公网动态IP，建立连接。
此种方式可以大大节约公网固定IP的费用，但稳定性受制于DNS服务器的稳定，所以要寻找可靠的DNS服务商。
此种方案适合小规模应用。
方案二：中心采用主副GPRS-DTU，采用移动内网动态IP+移动DNS解析服务。
此种方案客户先与移动DNS服务商联系开通移动动态域名，监控点先采用域名寻址方式连接移动DNS服务器，再由移动DNS服务器找到中心移动动态IP，建立连接。
中心也用GPRS-DTU 做接收端，但GPRS无线方式的中心不如有线方式的稳定，所以采用主副两个GPRS-DTU 作冗余备份。
主中心GPRS-DTU接收端掉线时，所有监控点自动转到副中心GPRS-DTU接收端。
此种方式也可以大大节约固定IP的费用，但并不是所有移动公司都提供DNS解析服务，所以要在有DNS解析服务的省市才能采用此种方案。
此种方案适合小规模应用。
此种
方案时时性和稳定性较差，不推荐使用。
方案三：中心采用主副GPRS-DTU，采用移动APN专网固定IP。
此种方案客户先与移动申
请APN专网业务。
移动为客户分配专用的APN，普通用户不得申请该APN。
用于GPRS专
网的SIM卡仅开通该专用APN，限制使用其他APN。
得到APN后，给所有监控点及中心分
配移动内部固定IP。
此种方案中心也像方案二一样采用主副两个GPRS-DTU作接收端，冗
余备份。
但此种方案较方案二而言，无需DNS解析，本身具有移动内网固定IP，减少中间
环节，稳定性增强；且所有数据都在移动GPRS的APN内网传输，无需经过公网，安全性
增强。
此种方案无需负担宽度专线月租费用，性价比合理，推荐使用。
方案四：中心采用APN专线，所有点都采用内网固定IP。
此种方案客户中心通过一条2M
APN专线接入移动公司GPRS网络，双方互联路由器之间采用私有固定IP地址进行广域连
接，在GGSN与移动公司互联路由器之间采用GRE隧道。
为客户分配专用的APN，普通用
户不得申请该APN。
用于GPRS专网的SIM卡仅开通该专用APN，限制使用其他APN。
得
到APN后，给所有监控点及中心分配移动内部固定IP。
移动终端和服务器平台之间采用端
到端加密，避免信息在整个传输过程中可能的泄漏。
双方采用防火墙进行隔离，并在防火墙
上进行IP地址和端口过滤。
此种方案无论时时性，安全性和稳定性较前三种方案都有大大
提高，适合于安全性要求较高、数据点比较多、时时性要求较高的应用环境。
在资金允许的
情况下之最佳组网方式。
广东移动GPRS新增业务APN命名方案
[日期：2008-8-14 11:08:00] 作者：未知来源：
一、说明
本方案是以中国移动GPRS网二期工程设计文件为编制依据，在集团公司出台具体的GPRS APN命名方案之前以此方案为APN命名依据。
本方案适用于广东移动范围内GPRS新增业务的APN命名，APN命名最终由省公司网维中心确定。
属于全国性业务、集团公司业务以及特殊要求业务的APN名称以具体安排为准。
本方案的解释权在省公司网维中心。
二、APN命名原理简介
APN由网络标识和运营商标识两部分组成。
网络标识定义了GGSN连接的外部网络。
运营商标识定义了GGSN所处的PLMN GPRS网络。
运营商标识由系统根据有关规范确定，因此本方案APN命名仅是指对APN的网络标识进行命名。
APN命名的字符范围为：字母（A-Z）、数字（0-9）和破折号（-）。
